【其他行业标准】沸石物理性能测定方法第2部分：粒度的测定离心沉降法

本网站发布时间： 2025-10-31 10:32:49

YS/T1065.2-2015
现行
　点击下载此标准

基本信息

标准号：
YS/T 1065.2-2015
标准名称：
沸石物理性能测定方法第2部分：粒度的测定离心沉降法
标准类别：
其他行业标准
英文名称：
Methods for physical performance determination of zeolite—Part 2:Determination of particle size—Centrifugal sedimentation method
标准状态：
现行
发布日期：
2015-04-30
实施日期：
2015-10-01
出版语种：
简体中文
下载格式：
.pdf .zip
下载大小：
547.21 KB

手机扫码下载更方便

标准分类号

标准ICS号：
冶金>>有色金属>>77.120.10铝和铝合金
中标分类号：
冶金>>金属理化性能试验方法>>H21金属物理性能试验方法

关联标准

出版信息

出版社：
中国标准出版社
页数：
8页
标准价格：
14.0
出版日期：
2015-10-01

其他信息

起草人：
李波、车献松、邵静、韩继增、王亚斌、郭传华、刘维理
起草单位：
中国铝业股份有限公司山东分公司、山东省淄博市产品质量监督检验所、山东丽波日化股份有限公司、昆明冶金研究院
提出单位：
全国有色金属标准化技术委员会(SAC/TC 243)
发布部门：
中华人民共和国工业和信息化部
主管部门：
全国有色金属标准化技术委员会(SAC/TC 243)
相关标签：
沸石物理性能测定方法粒度测定离心沉降

标准简介/下载

点击下载

标准简介：

本部分规定了离心沉降法测定沸石的粒度分布。本部分适用于离心沉降法沸石粒度的测定。测定范围：0.5μm～5μm。
YS/T1065—2015《沸石物理性能测定方法》分为以下4个部分:
———第1部分:钙交换能力的测定 EDTA 滴定法;
———第2部分:粒度的测定离心沉降法;
———第3部分:灼烧失量的测定重量法;
———第4部分:非离子液体携带能力(L.C.C)的测定。
本部分为第2部分。
本部分按照GB/T1.1—2009给出的规则起草。
本部分由全国有色金属标准化技术委员会(SAC/TC243)提出并归口。
本部分起草单位:中国铝业股份有限公司山东分公司、山东省淄博市产品质量监督检验所、山东丽波日化股份有限公司、昆明冶金研究院。
本部分主要起草人:李波、车献松、邵静、韩继增、王亚斌、郭传华、刘维理。
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T6682 分析实验室用水规格和试验方法

标准内容

部分标准内容：

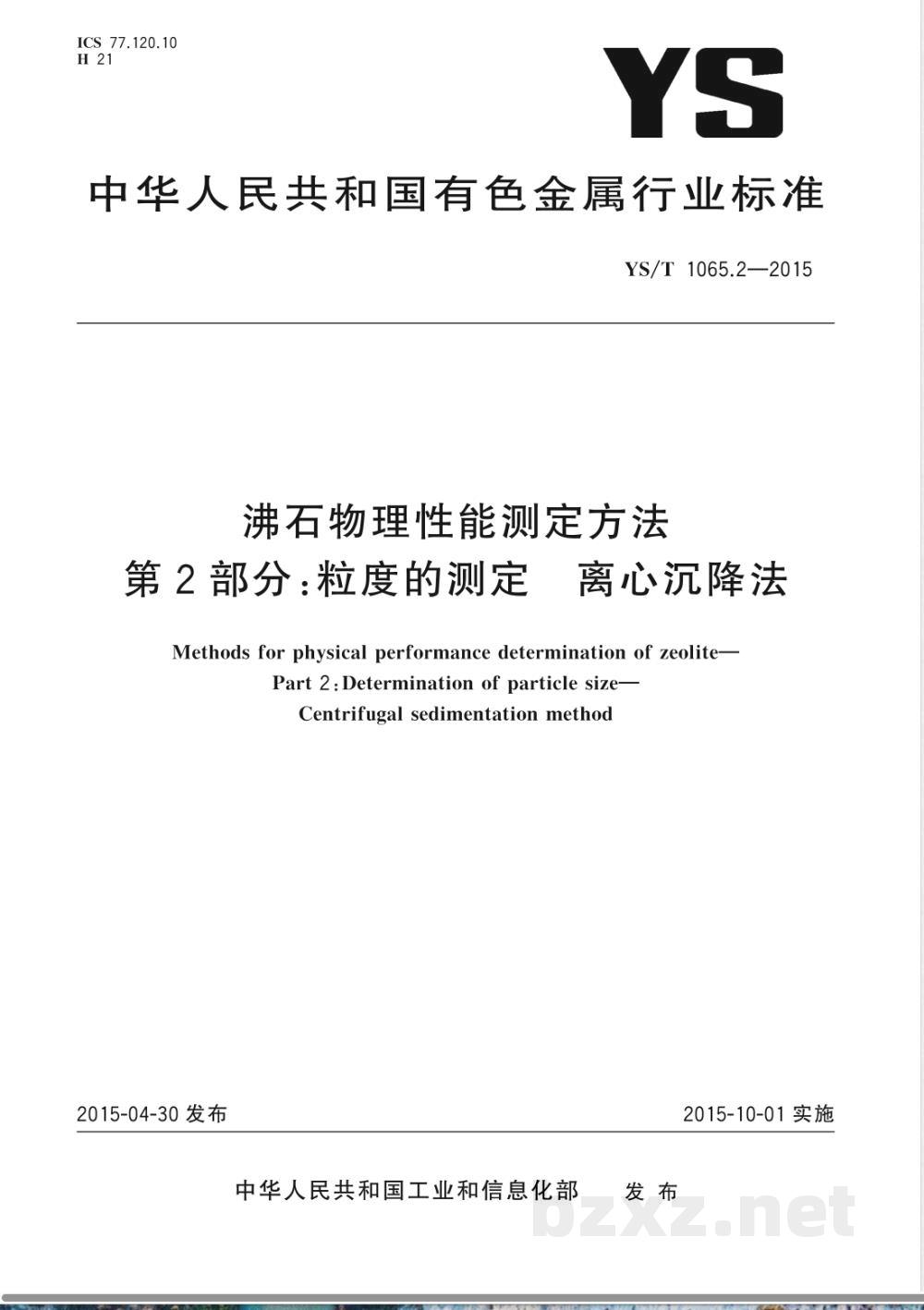

ICS 77.120.10
中华人民共和国有色金属行业标准YS/T1065.2—2015
沸石物理性能测定方法
第2部分：粒度的测定
离心沉降法
Methods for physical performance determination of zeolite-Part 2:Determination of particle size-Centrifugal sedimentationmethod2015-04-30发布
中华人民共和国工业和信息化部发布
2015-10-01实施

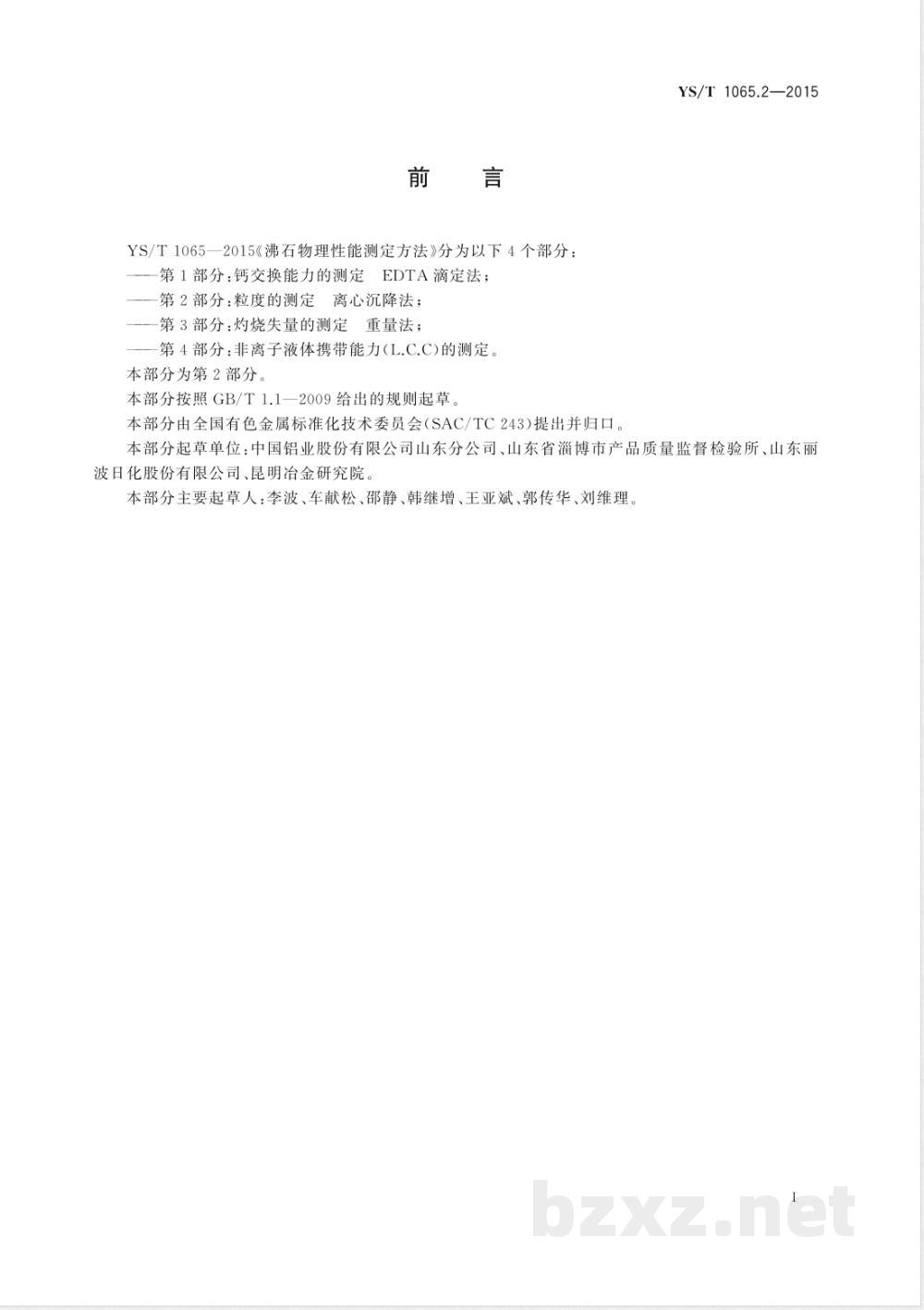

YS/T1065一2015《沸石物理性能测定方法》分为以下4个部分：第1部分：钙交换能力的测定EDTA滴定法；第2部分：粒度的测定离心沉降法；第3部分：灼烧失量的测定重量法；第4部分：非离子液体携带能力（L.C.C)的测定本部分为第2部分。
本部分按照GB/T1.1一2009给出的规则起草本部分由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。YS/T1065.2—2015bZxz.net
本部分起草单位：中国铝业股份有限公司山东分公司、山东省淄博市产品质量监督检验所、山东丽波日化股份有限公司、昆明冶金研究院本部分主要起草人：李波、车献松、邵静、韩继增、王亚斌、郭传华、刘维理。I

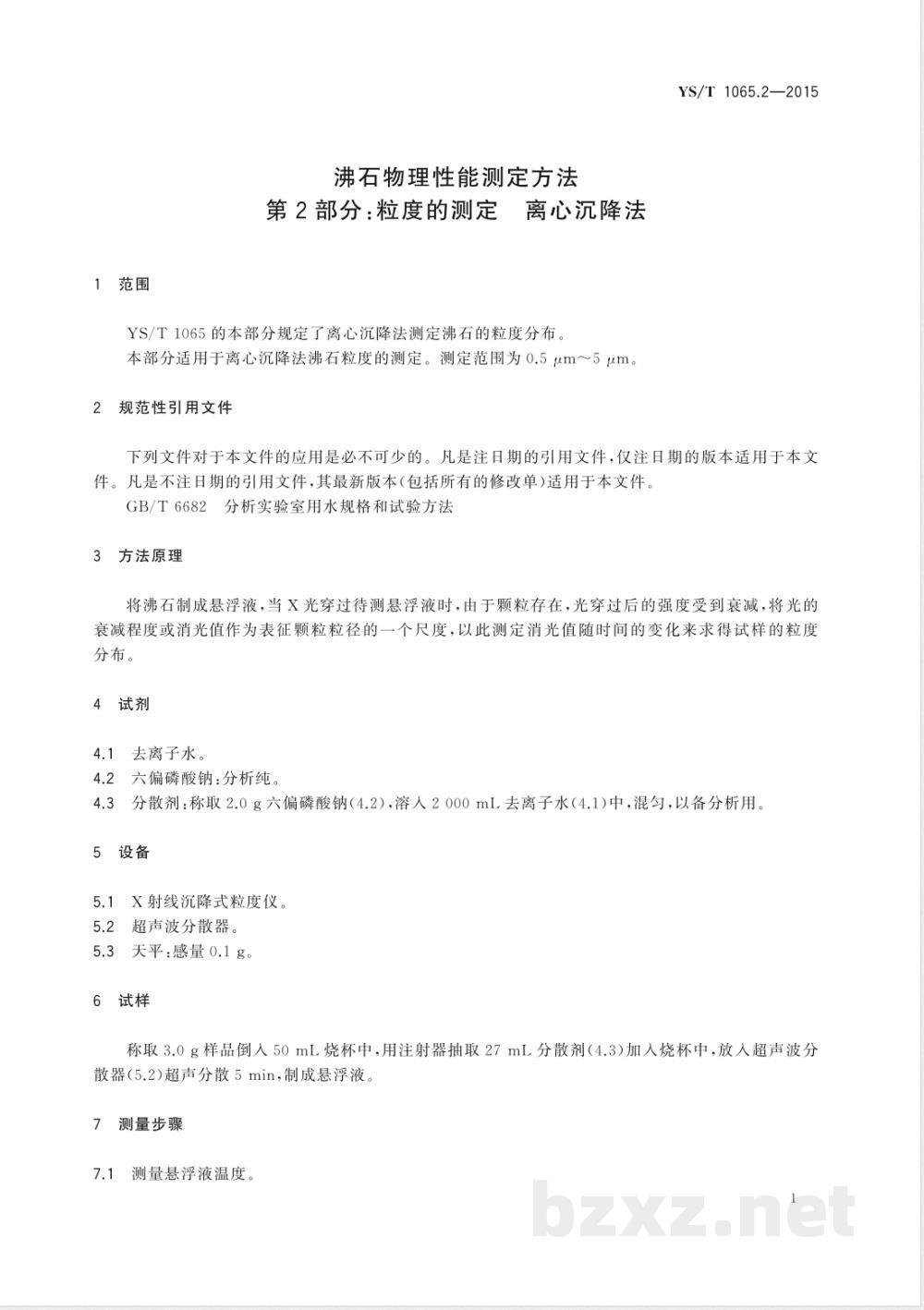

1范围
沸石物理性能测定方法
离心沉降法
第2部分：粒度的测定
YS/T1065的本部分规定了离心沉降法测定沸石的粒度分布本部分适用于离心沉降法沸石粒度的测定。测定范围为0.5um～5um。规范性引用文件
YS/T1065.2—2015
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T6682分析实验室用水规格和试验方法3方法原理
将沸石制成悬浮液，当X光穿过待测悬浮液时，由于颗粒存在，光穿过后的强度受到衰减，将光的衰减程度或消光值作为表征颗粒粒径的一个尺度，以此测定消光值随时间的变化来求得试样的粒度分布。
4试剂
4.1去离子水。
4.2六偏磷酸钠：分析纯。
分散剂：称取2.0g六偏磷酸钠（4.2），溶人2000mL去离子水（4.1)中，混勾，以备分析用。5设备
5.1X射线沉降式粒度仪。
2超声波分散器。
5.3天平：感量0.1g。
6试样
称取3.0g样品倒入50mL烧杯中，用注射器抽取27mL分散剂（4.3）加入烧杯中，放入超声波分散器（5.2）超声分散5min，制成悬浮液。测量步骤
测量悬浮液温度。
YS/T1065.22015
往样品池中注人10mL分散剂（4.3），预热至信号稳定。7.3选用扫描离心方式，测量时间4min，输入待测试样（6）的温度和样品的真密度。测量上基线，储存。
抽净样品池中的分散剂（4.3），准确注入20mL制备好的试样（6），搅拌均匀后测量下基线7.4
根据产品的不同粒度指标，从粒度分布图查出所需数据。精密度
重复性
在重复性条件下获得的两个独立测试结果的测定值，在表1给出的平均值范围内，这两个测试结果的绝对值不超过重复性限r，超过重复性限r的情况不超过5%。重复性限r按表1数据采用线性内插法求得。
试样粒度（D50）/μm
2再现性
实验室之间测定结果的差值不大于0.3um质量保证与控制
分析时，用标准样品或参比样品进行校核，每年至少用标准样品校核一次，每天用参比样品进行校核，当测量过程出现异常时，应找出原因，纠正错误后，重新进行校核。2
YS/T1065.2-2015
中华人民共和国有色金属
行业标准
沸石物理性能测定方法
第2部分：粒度的测定
离心沉降法
YS/T1065.2—2015
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：www.gb168.cn
服务热线：400-168-0010
010-68522006
2015年12月第一版
书号：155066·2-29176
版权专有
侵权必究
1025901 /S
