【其他行业标准】 拟薄水铝石分析方法 第1部分：胶溶指数的测定 EDTA容量法

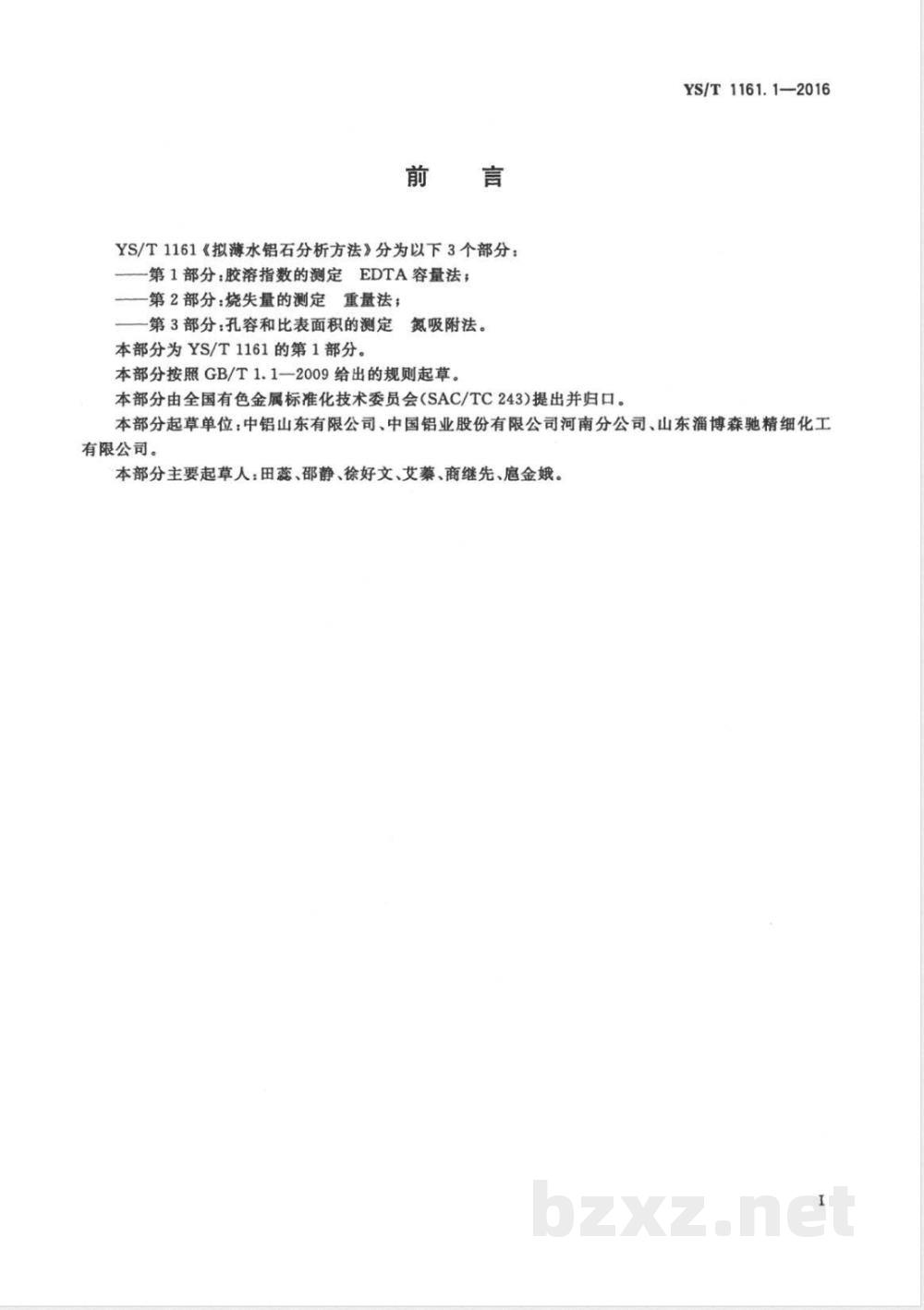

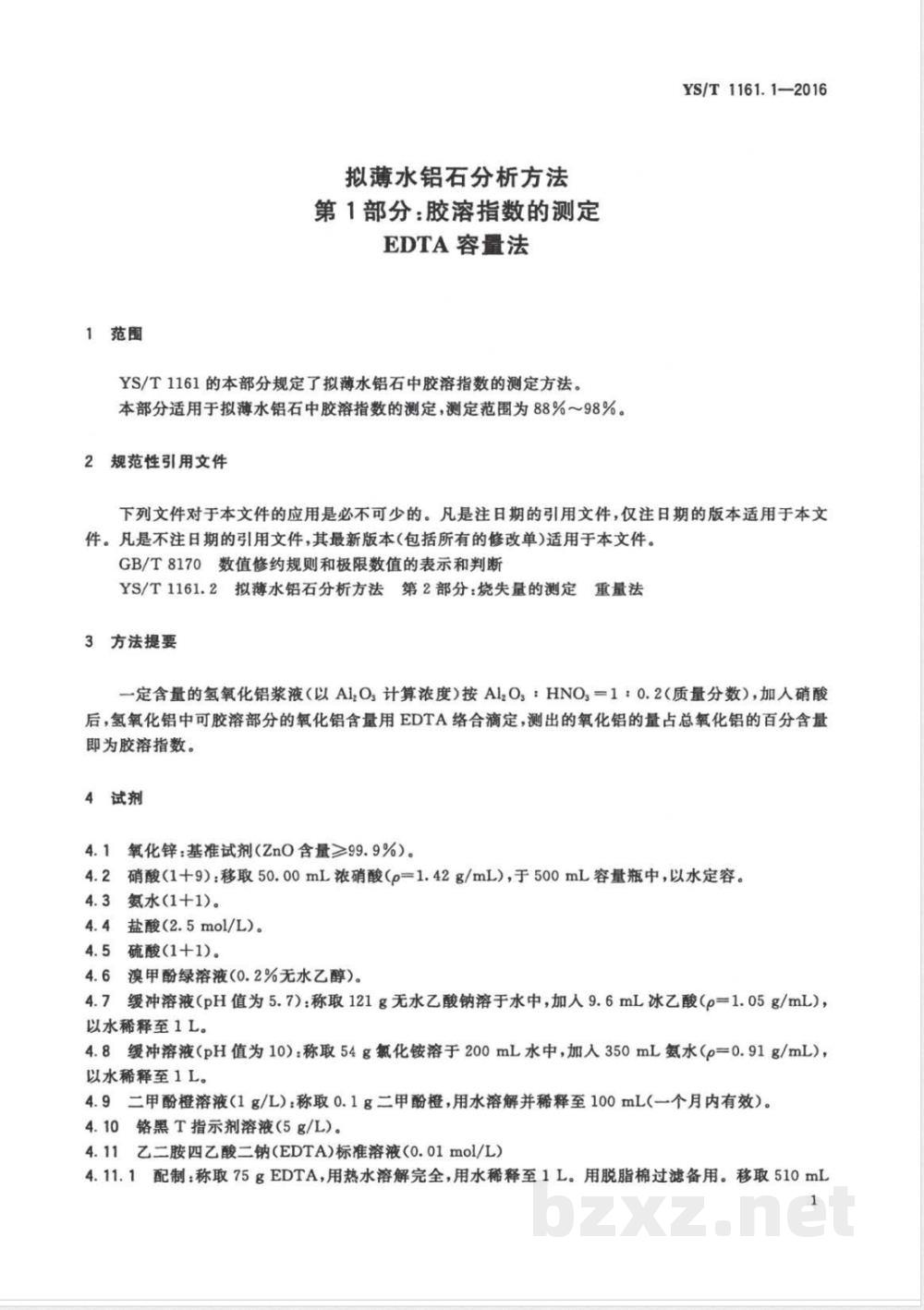

中华人民共和国有色金属行业标准 YS/T1161.1—2016 拟薄水铝石分析方法 第1部分：胶溶指数的测定（EDTA容量法） Chemical analysis methods of pseudoboehmite - Part 1: Determination of gelation index - EDTA titrimetric method 2016-07-11发布 中华人民共和国工业和信息化部发布 2017-01-01实施 前言 YS/T1161《拟薄水铝石分析方法》分为3个部分： 第1部分：胶溶指数的测定（EDTA容量法） 第2部分：烧失量的测定（重量法） 第3部分：孔容和比表面积的测定（氮吸附法） 本部分为YS/T1161的第1部分。 本部分按照GB/T1.1—2009给出的规则起草。 本部分由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 起草单位：中铝山东有限公司、中国铝业股份有限公司河南分公司、山东淄博森驰精细化工有限公司。 主要起草人：田蕊、邵静、徐好文、艾兼、商继先、唇金娥。 1 范围 本部分规定了拟薄水铝石中胶溶指数的测定方法。 适用范围：胶溶指数测定范围为88%～98%。 2 规范性引用文件 GB/T8170 数值修约规则和极限数值的表示和判定 YS/T1161.2 拟薄水铝石分析方法 第2部分：烧失量的测定（重量法） 3 方法提要 将一定浓度的氢氧化铝浆液（以Al₂O₃计）按Al₂O₃:HNO₃ = 1:0.2（质量分数）加入硝酸处理，使其中可胶溶部分氧化铝溶出。用EDTA络合滴定测定溶出的氧化铝含量，其占总氧化铝的百分比即为胶溶指数。 4 试剂 4.1 氧化锌：基准试剂（ZnO含量≥99.9%） 4.2 硝酸（1+9）：移取50.00 mL浓硝酸（ρ=1.42 g/mL）于500 mL容量瓶中，用水定容 4.3 氨水（1+1） 4.4 盐酸（2.5 mol/L） 4.5 硫酸（1+1） 4.6 溴甲酚绿溶液（0.2%无水乙醇） 4.7 缓冲溶液（pH=5.7）：121 g无水乙酸钠溶于水，加入9.6 mL冰乙酸（ρ=1.05 g/mL），定容至1 L 4.8 缓冲溶液（pH=10）：54 g氯化铵溶于200 mL水，加入350 mL氨水（ρ=0.91 g/mL），定容至1 L 4.9 二甲酚橙溶液（1 g/L）：0.1 g二甲酚橙溶解后定容至100 mL（一个月内有效） 4.10 铬黑T指示剂溶液（5 g/L） 4.11 EDTA标准溶液（0.01 mol/L） 4.11.1 配制：称取75 g EDTA，用热水溶解后定容至1 L，过滤备用，再稀释至10 L 4.11.2 标定：称取0.4069 g氧化锌（800℃±10℃灼烧至恒重），加盐酸溶解后定容。取20.00 mL于锥形瓶，加水及缓冲溶液后，用EDTA标准溶液滴定至酒红色变蓝色为终点。 4.11.3 EDTA标准溶液浓度按式计算（原文公式未完整识别）
