【其他行业标准】 粗硒化学分析方法 第1部分：金量的测定 火试金重量法和原子吸收光谱法

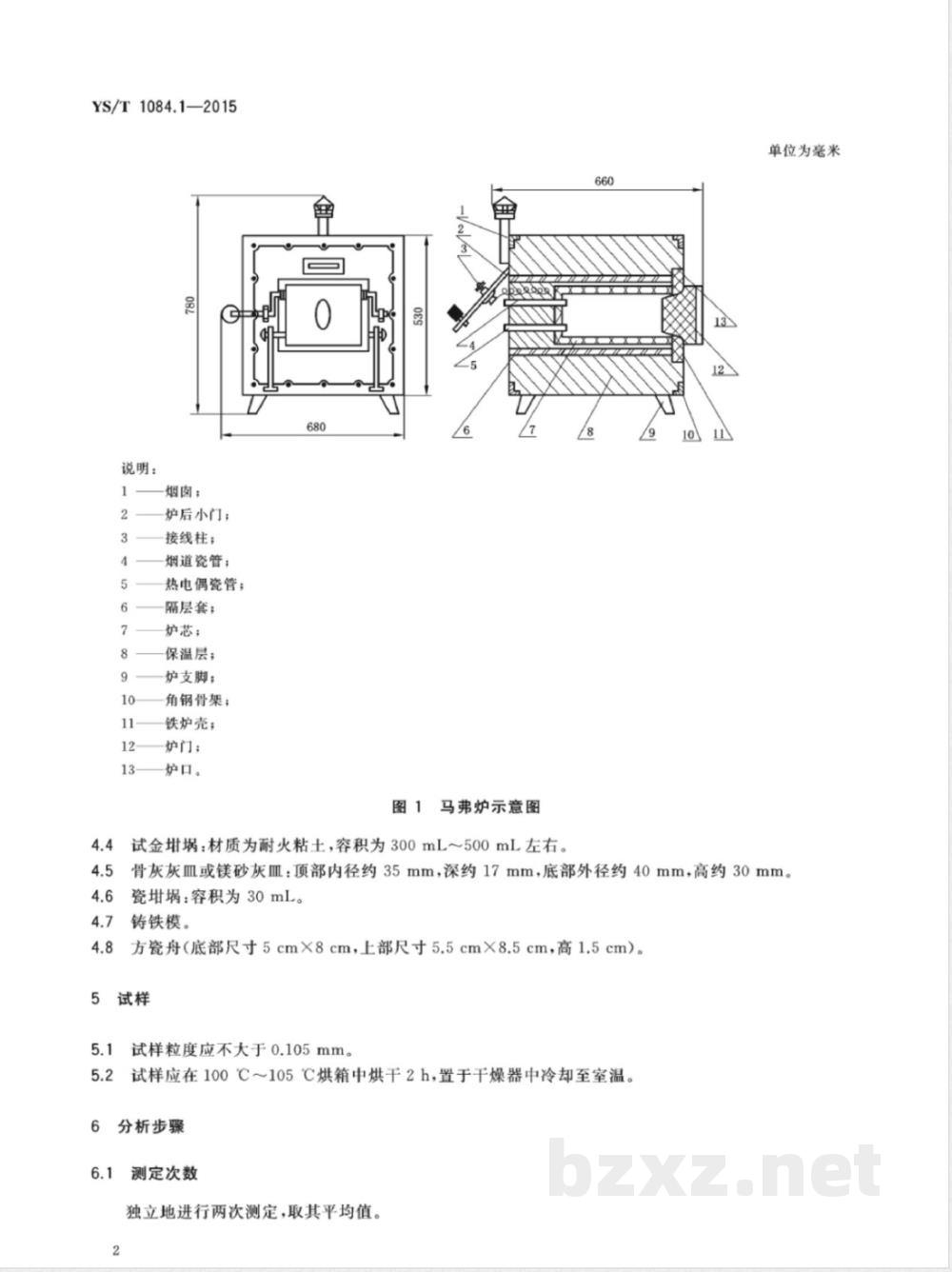

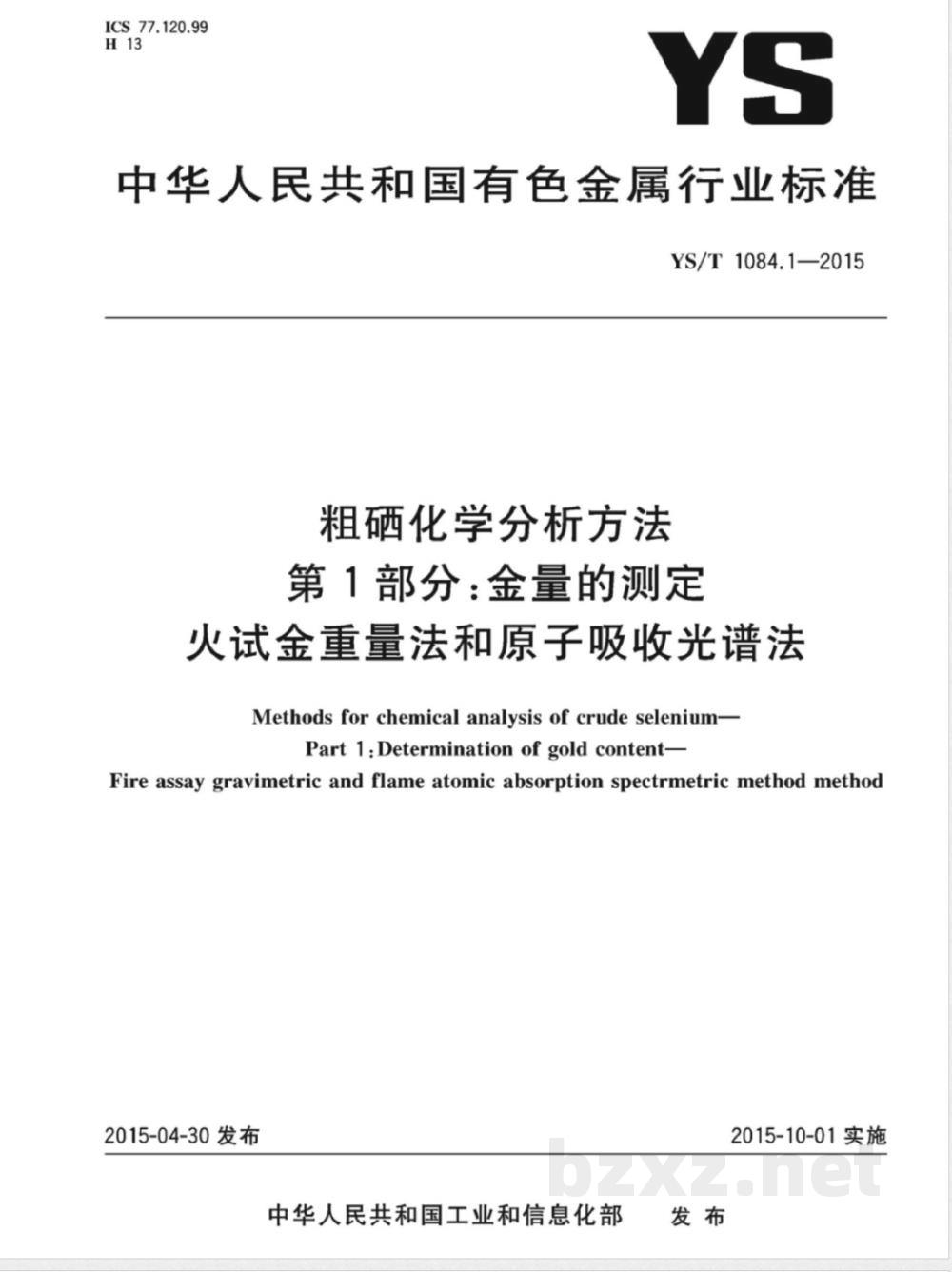

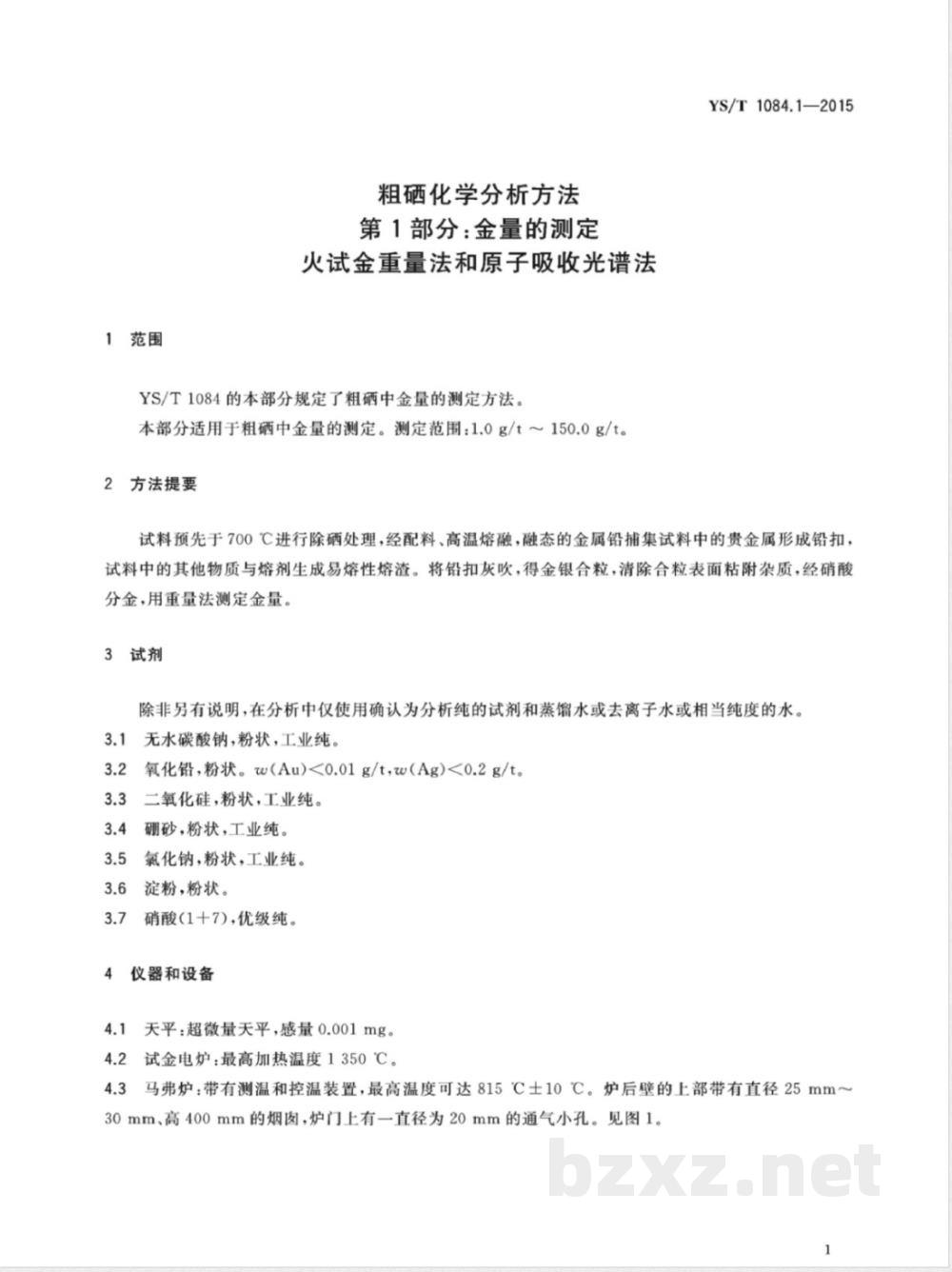

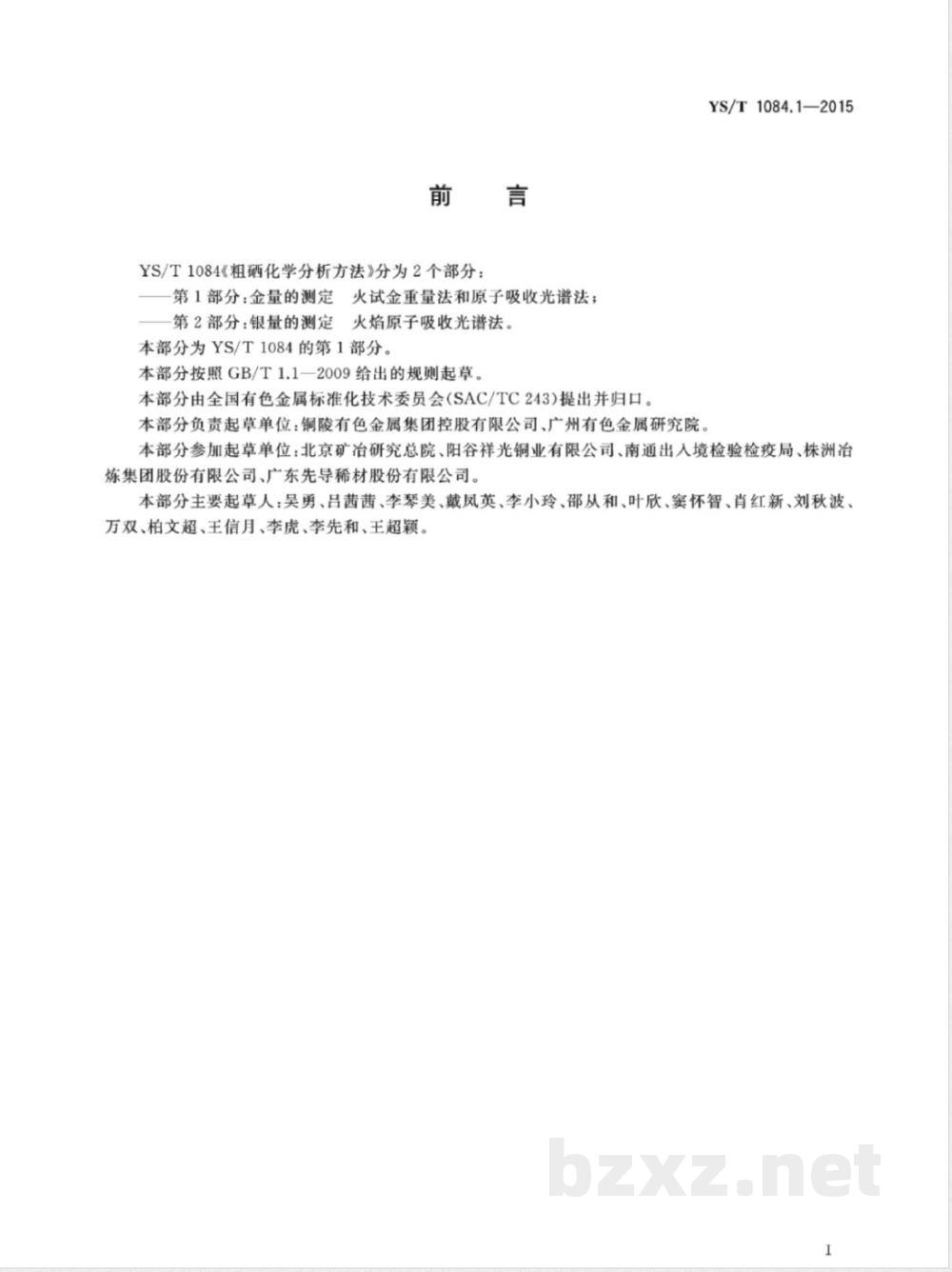

ICS 77.120.99 H13 YS/T1084.1—2015 中华人民共和国有色金属行业标准 粗硒化学分析方法 第1部分：金量的测定 火试金重量法和原子吸收光谱法 发布日期：2015-04-30 实施日期：2015-10-01 发布单位：中华人民共和国工业和信息化部 前言 YS/T1084《粗硒化学分析方法》分为2个部分： 第1部分：金量的测定（火试金重量法和原子吸收光谱法）； 第2部分：银量的测定。 本部分为YS/T1084的第1部分。 本部分按照GB/T 1.1—2009给出的规则起草。 本部分由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本部分负责起草单位：铜陵有色金属集团控股有限公司、广州有色金属研究院。 本部分参加起草单位：北京矿冶研究总院、阳谷祥光铜业有限公司、南通出入境检验检疫局、株洲冶炼集团股份有限公司、广东先导稀材股份有限公司。 1 范围 本部分规定了粗硒中金量的测定方法。本方法适用于粗硒中金量的测定，测定范围为1.0 g/t～150.0 g/t。 2 方法提要 试料预先在700℃进行除硒处理，经配料和高温熔融，熔融状态下的金属铅捕集试料中的贵金属形成铅扣，其余物质与熔剂形成易熔熔渣。将铅扣进行灰吹，得到金银合粒，清除表面杂质后，经硝酸分金，采用重量法测定金含量。 3 试剂 除非另有说明，在分析中仅使用分析纯试剂和蒸馏水、去离子水或同等纯度的水。 3.1 无水碳酸钠（粉状，工业纯）。 3.2 氧化铅（粉状），金含量<0.01 g/t，银含量<0.2 g/t。 3.3 二氧化硅（粉状，工业纯）。 3.4 硼砂（粉状，工业纯）。 3.5 氯化钠（粉状，工业纯）。 3.6 淀粉（粉状）。 3.7 硝酸（1+7，优级纯）。 4 仪器和设备 4.1 天平：超微量天平，感量0.001 mg。 4.2 试金电炉：最高加热温度1350℃。 4.3 马弗炉：带测温和控温装置，最高温度815℃±10℃。炉后壁设有直径25 mm～30 mm、高约400 mm的烟道，炉门设有直径约20 mm的通气孔。 4.4 试金坩埚：耐火粘土材质，容积约300 mL～500 mL。 4.5 灰皿（骨灰皿或镁砂灰皿）：顶部内径约35 mm，深约17 mm，底部外径约40 mm，高约30 mm。 4.6 瓷坩埚：容积约30 mL。 4.7 铸铁模。 4.8 方瓷舟：底部尺寸约5 cm×8 cm，上部尺寸约5.5 cm×8.5 cm，高约1.5 cm。 5 试样 5.1 试样粒度应不大于0.105 mm。 5.2 试样应在100℃～105℃烘干2 h，置于干燥器中冷却至室温备用。
