【其他行业标准】 铜及铜合金板带箔材表面清洁度检验方法

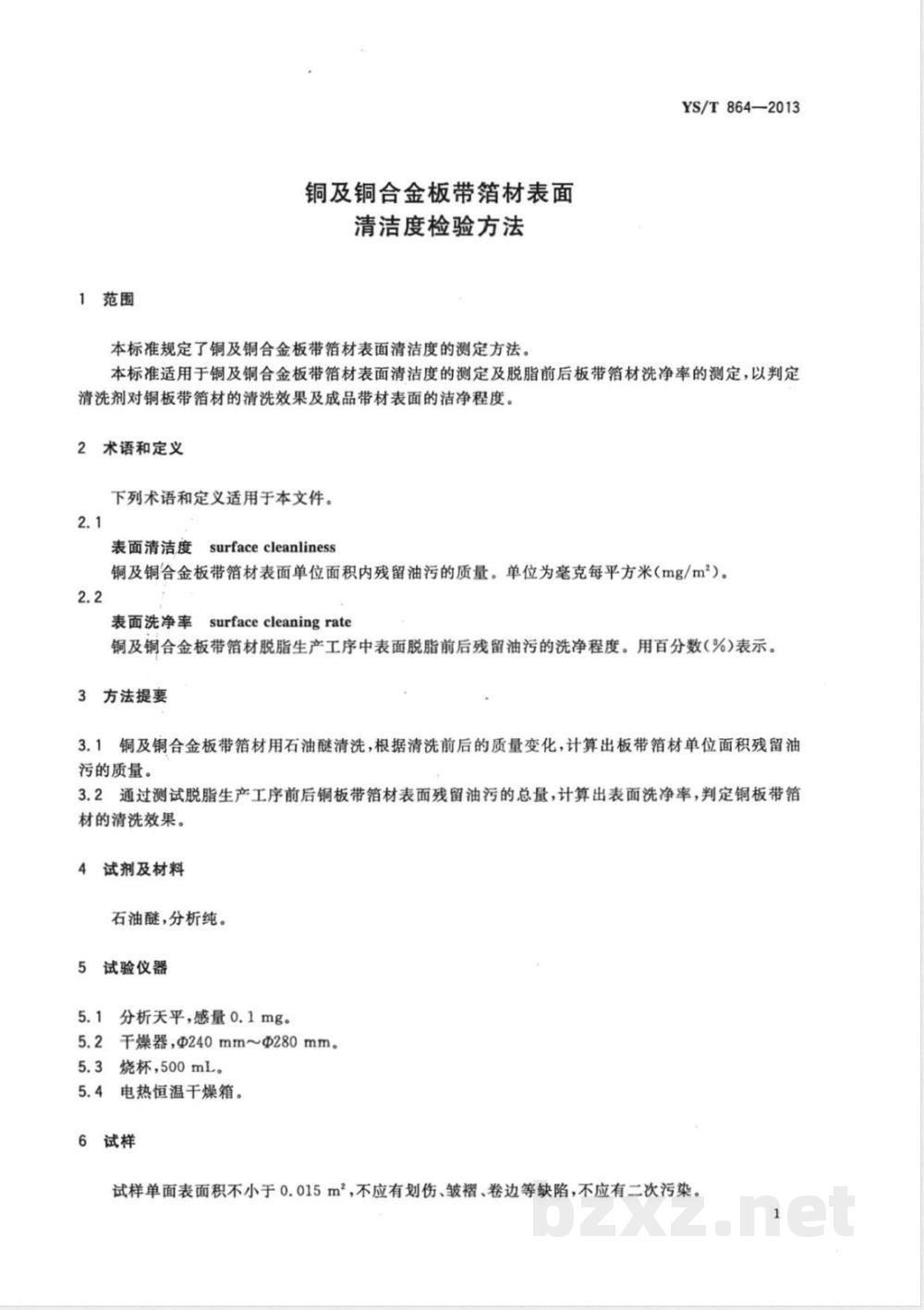

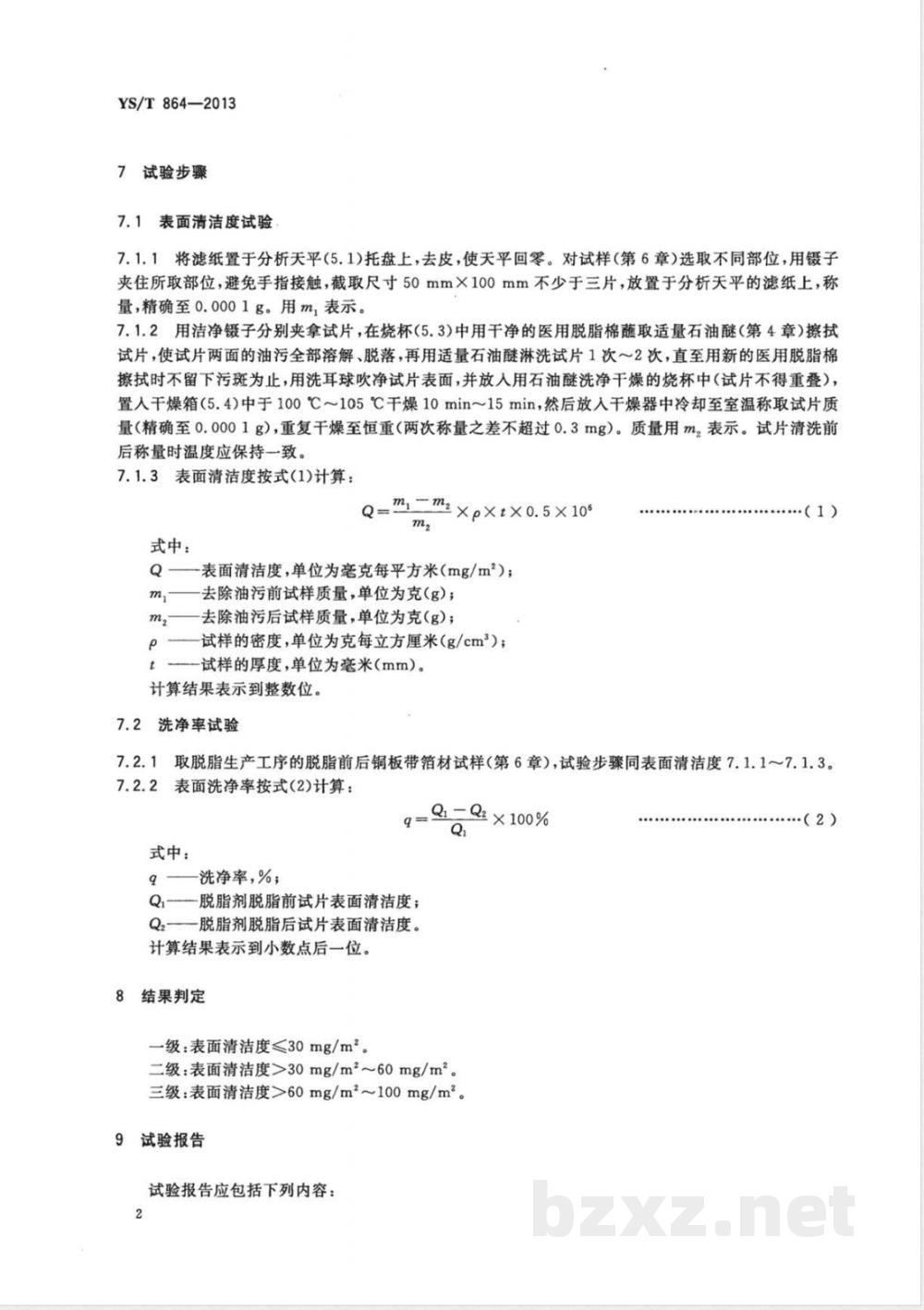

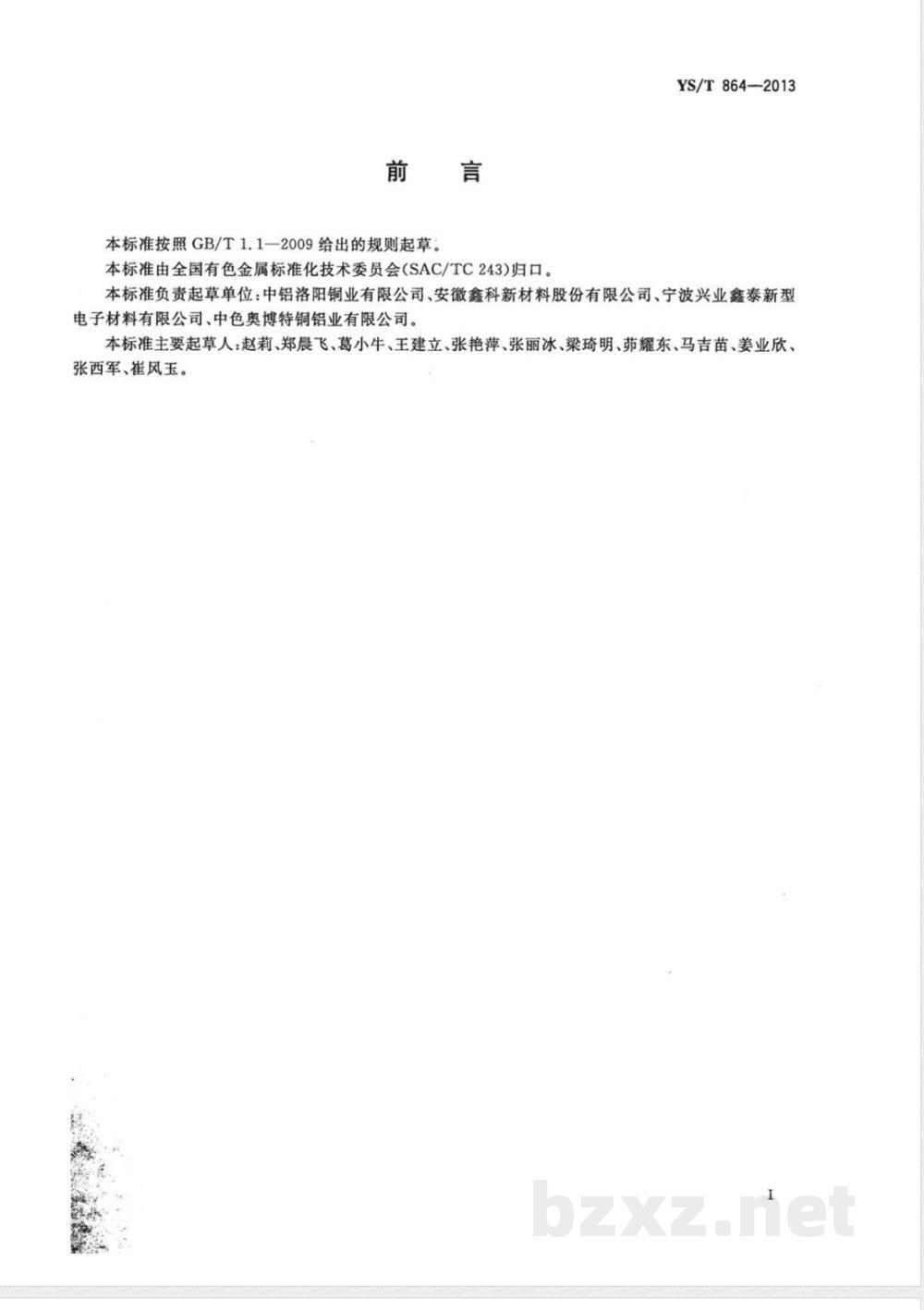

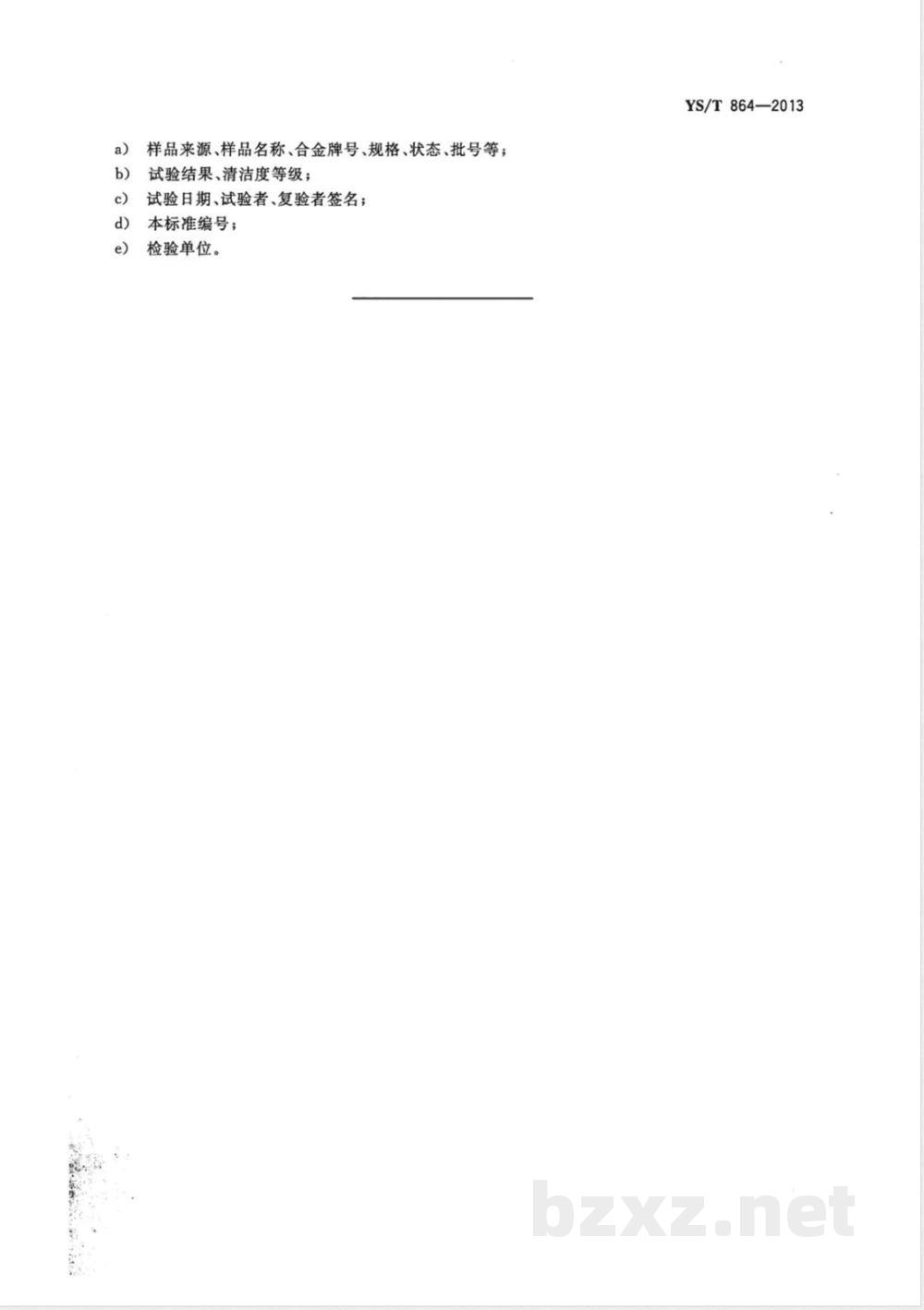

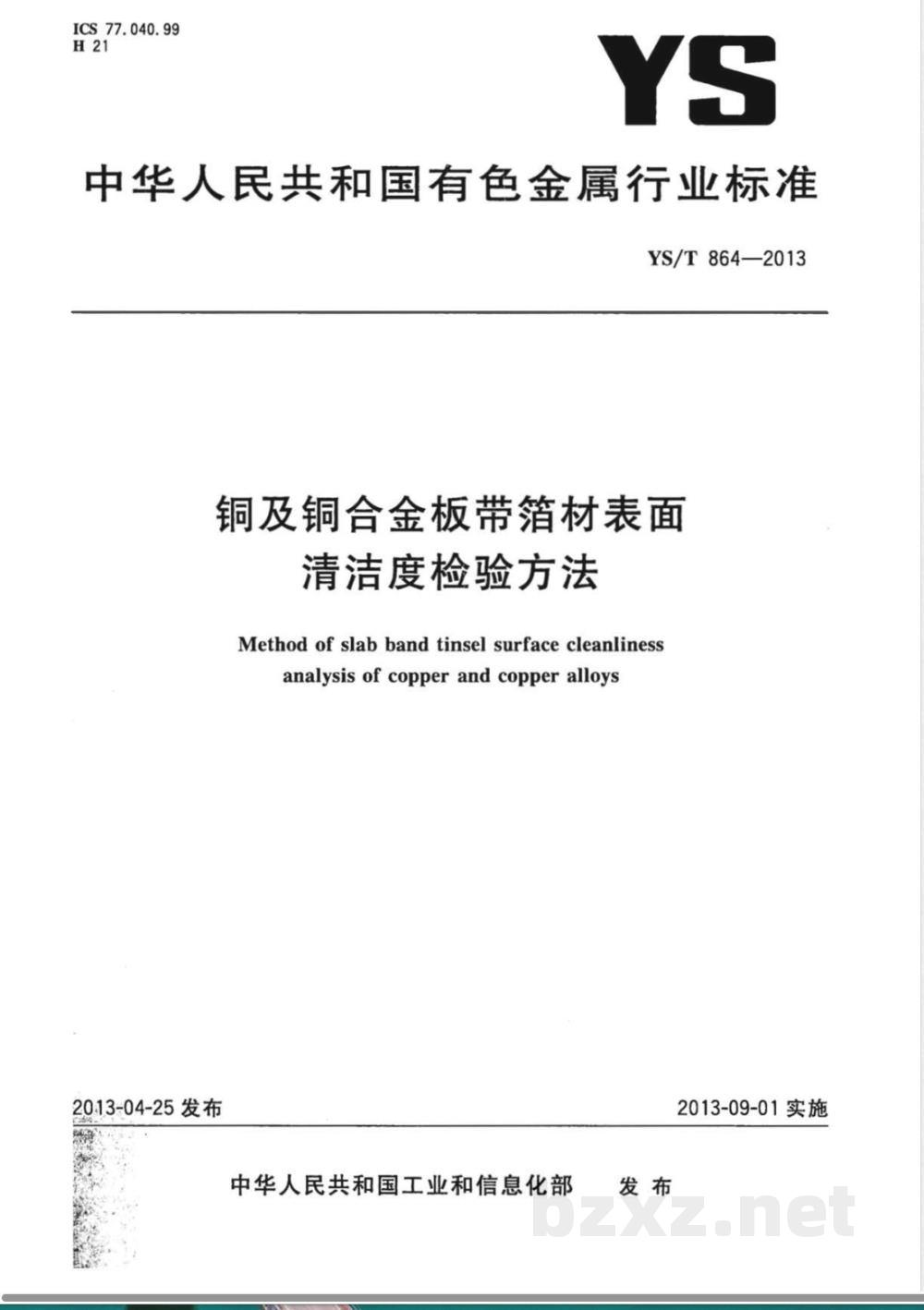

ICS 77.040.99 H21 YS/T864—2013 中华人民共和国有色金属行业标准 铜及铜合金板带箔材表面清洁度检验方法 发布日期：2013-04-25 实施日期：2013-09-01 发布单位：中华人民共和国工业和信息化部 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准负责起草单位：中铝洛阳铜业有限公司、安徽鑫科新材料股份有限公司、宁波兴业鑫泰新型电子材料有限公司、中色奥博特铜铝业有限公司。 1 范围 本标准规定了铜及铜合金板带箔材表面清洁度的测定方法。 本标准适用于铜及铜合金板带箔材表面清洁度的测定及脱脂前后洗净率的测定，用于判定清洗剂对铜板带箔材的清洗效果及成品带材表面的洁净程度。 2 术语和定义 2.1 表面清洁度：指铜及铜合金板带箔材单位面积内残留油污的质量，单位为毫克每平方米（mg/m²）。 2.2 表面洗净率：指铜及铜合金板带箔材在脱脂生产工序中，表面脱脂前后残留油污的清除程度，用百分数（%）表示。 3 方法提要 3.1 采用石油醚清洗铜及铜合金板带箔材，通过清洗前后的质量变化，计算单位面积残留油污的质量。 3.2 通过比较脱脂前后试样表面残留油污总量，计算表面洗净率，从而评价清洗效果。 4 试剂及材料 石油醚（分析纯）。 5 试验仪器 5.1 分析天平：感量0.1 mg。 5.2 干燥器：直径240 mm～280 mm。 5.3 烧杯：500 mL。 5.4 电热恒温干燥箱。 6 试样 试样单面表面积不小于0.015 m²，不应有划伤、皱褶、卷边等缺陷，且不得有二次污染。 7 试验步骤 7.1 表面清洁度试验 7.1.1 将滤纸置于分析天平托盘上去皮。用镊子夹取试样不同部位，避免手指接触，截取尺寸为50 mm×100 mm的试片不少于3片，称量其质量，精确至0.0001 g，记为m₁。 7.1.2 用洁净镊子夹取试片，在烧杯中用医用脱脂棉蘸取石油醚擦拭，使两面油污完全溶解并脱落，再用石油醚淋洗1～2次，直至擦拭不留污斑。吹干表面后置于洁净烧杯中（试片不得重叠），在100℃～105℃干燥10～15 min，取出放入干燥器冷却至室温后称量，精确至0.0001 g，记为m₂。重复干燥至恒重（两次差不超过0.3 mg）。称量时应保持温度一致。 7.1.3 表面清洁度按公式计算，结果以mg/m²表示，并取整数值。 7.2 洗净率试验 7.2.1 取脱脂前后试样，按7.1步骤进行测试。 7.2.2 表面洗净率按公式计算，结果保留一位小数。 8 结果判定 一级：表面清洁度≤30 mg/m²； 二级：表面清洁度＞30 mg/m²且≤60 mg/m²； 三级：表面清洁度＞60 mg/m²且≤100 mg/m²。 9 试验报告 试验报告应包括以下内容： 样品来源、名称、合金牌号、规格、状态及批号； 试验结果及清洁度等级； 试验日期及试验人员签名； 本标准编号； 检验单位。
