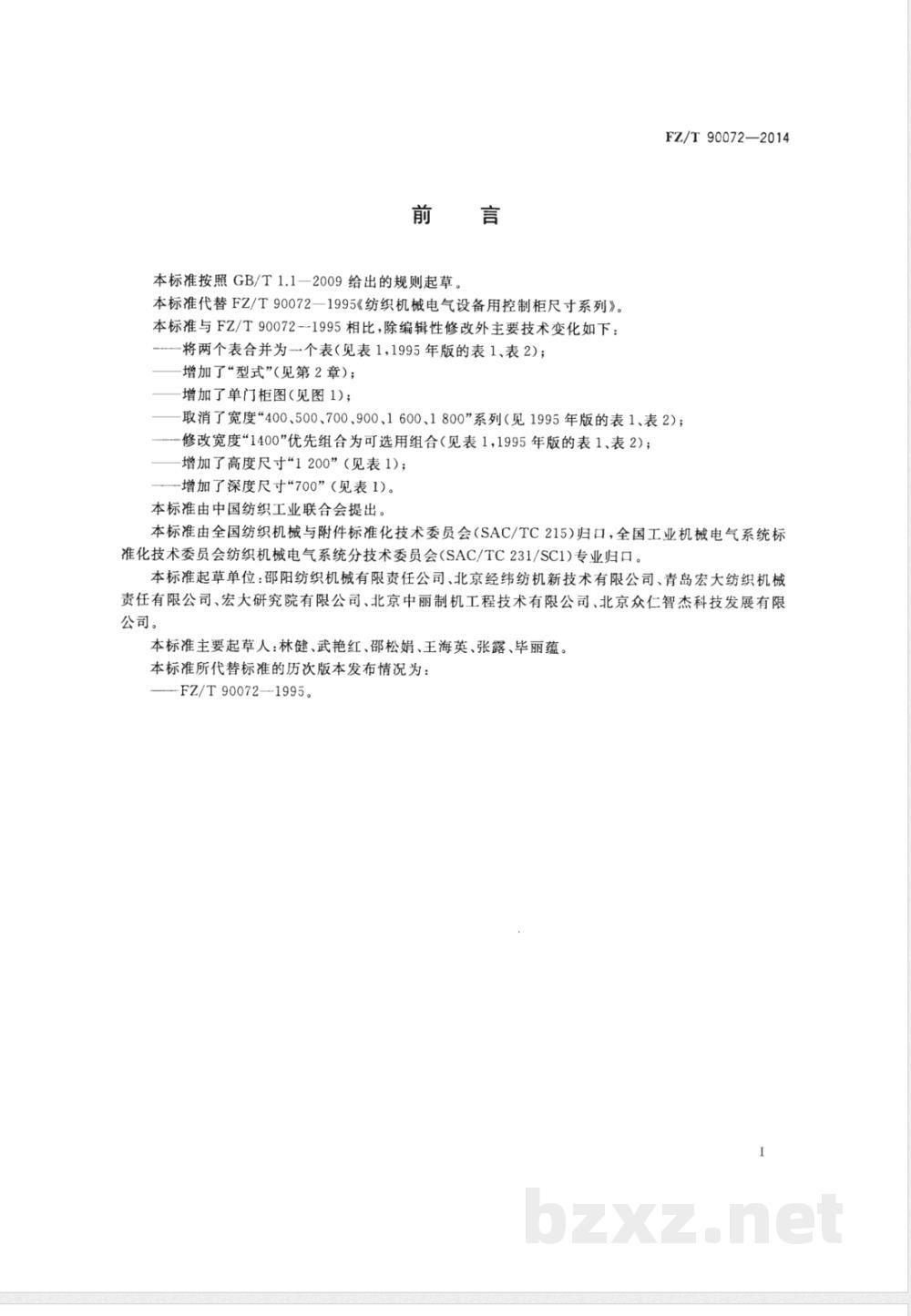

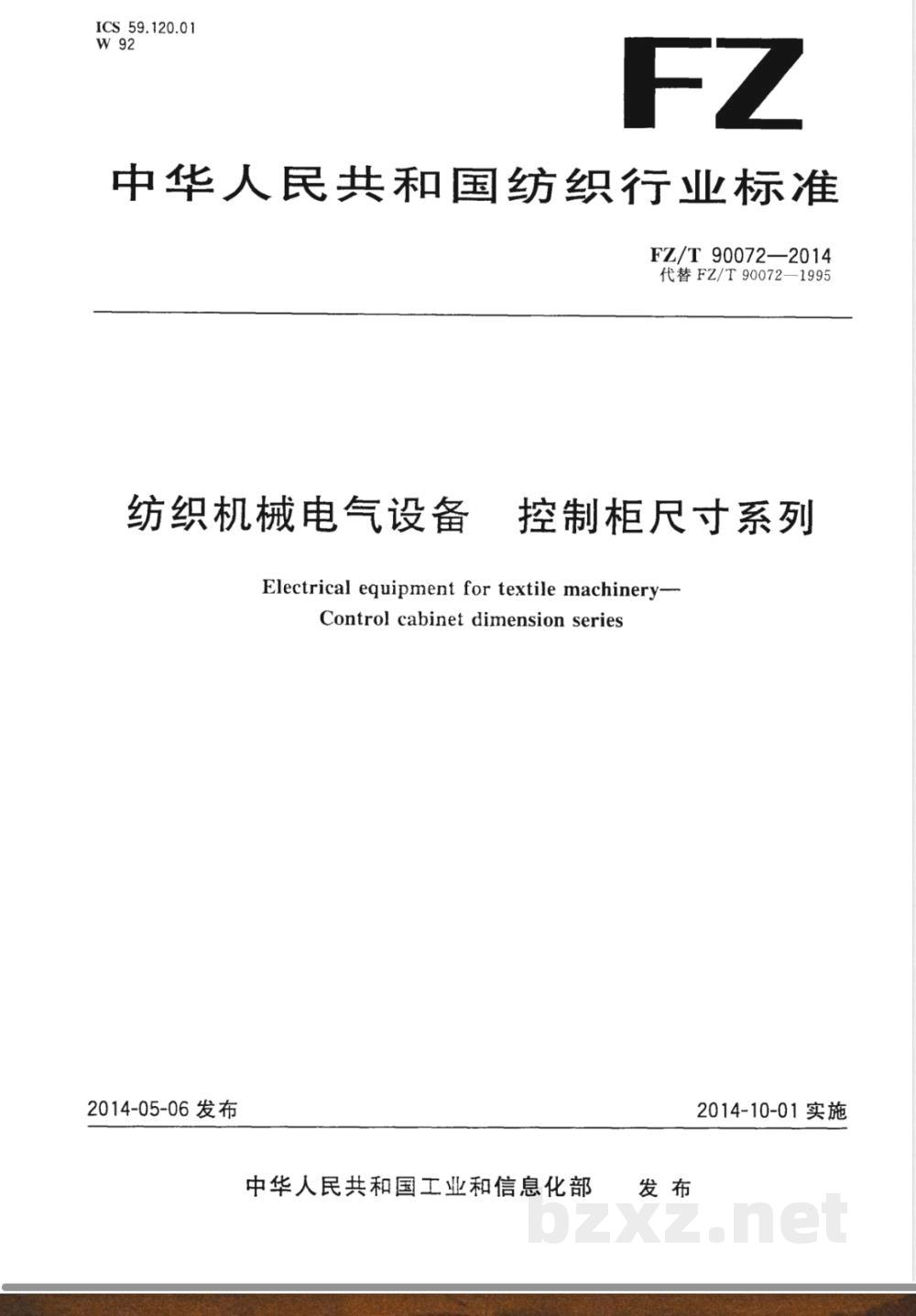

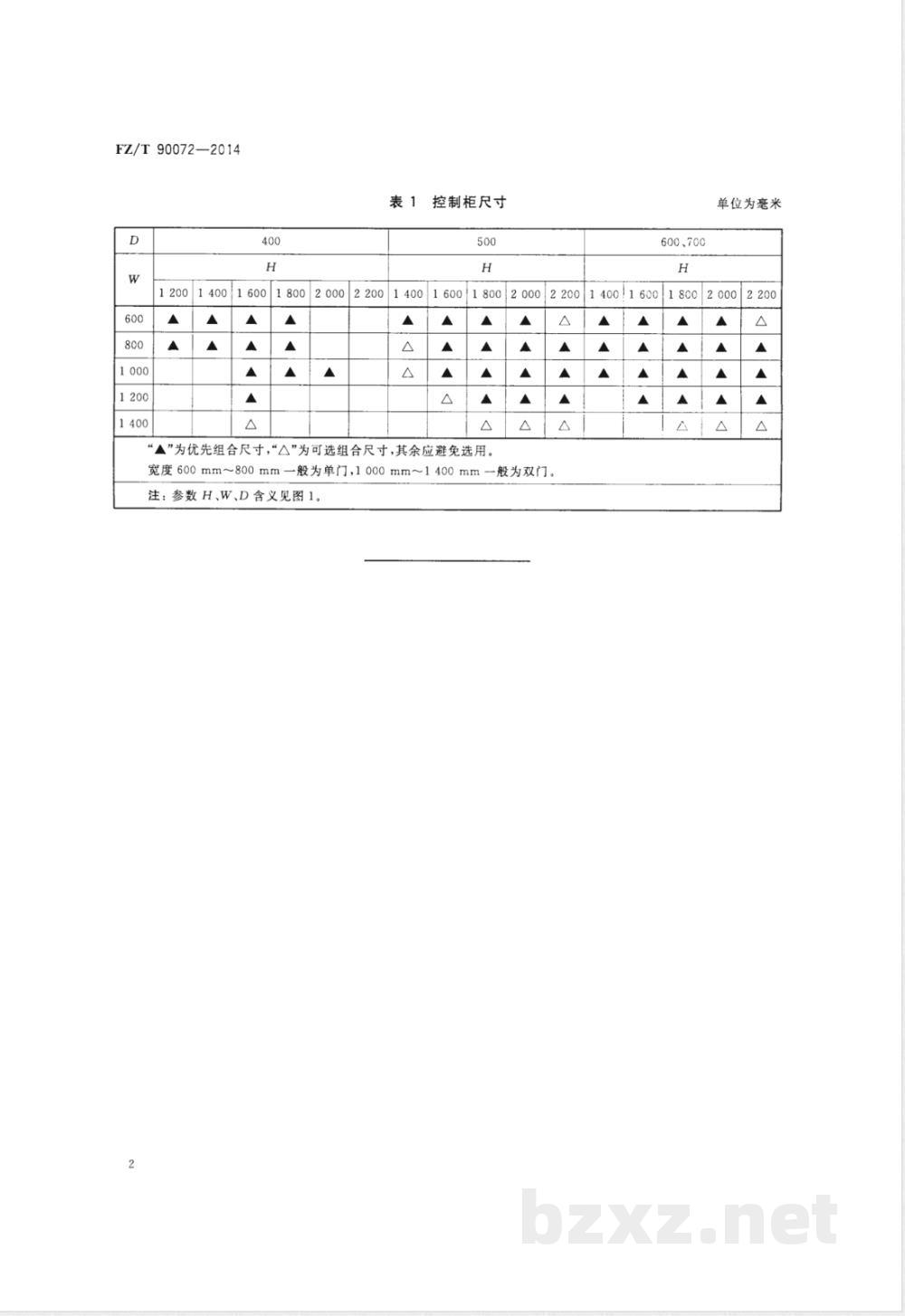

ICS 59.120.01 W92 中华人民共和国纺织行业标准 FZ/T 90072—2014 代替 FZ/T 90072—1995 纺织机械电气设备 控制柜尺寸系列 Electrical Equipment for Textile Machinery — Control Cabinet Dimension Series 2014-05-06 发布 2014-10-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准代替 FZ/T 90072—1995《纺织机械电气设备用控制柜尺寸系列》。 与 FZ/T 90072—1995 相比，除编辑性修改外，主要技术变化如下：将原两个表合并为一个表；增加了“型式”章节；增加了单门柜图示；取消了宽度为 400、500、700、900、1600、1800 mm 的系列；将宽度 1400 mm 由优先组合修改为可选组合；增加了高度尺寸 1200 mm；增加了深度尺寸 700 mm。 本标准由中国纺织工业联合会提出，由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口，全国工业机械电气系统标准化技术委员会纺织机械电气系统分技术委员会（SAC/TC231/SC1）专业归口。 本标准起草单位：邵阳纺织机械有限责任公司、北京经纬纺机新技术有限公司、青岛宏大纺织机械有限责任公司、宏大研究院有限公司、北京中丽制机工程技术有限公司、北京众仁智杰科技发展有限公司。 本标准主要起草人：林健、武艳红、邵松娟、王海英、张露、毕丽蕴。 本标准历次版本发布情况：FZ/T 90072—1995。 1 范围 本标准规定了纺织机械用电气设备控制柜（以下简称控制柜）的型式和尺寸。 本标准适用于纺织机械中独立安装的成套控制柜，独立安装的单个控制柜（不包括控制台）可参照选用。 2 型式 控制柜型式分为单门柜和双门柜两种。 说明： H——高度； D——深度； W——宽度。 尺寸说明： 高度尺寸自地面算起，不包括吊环、排气罩、接线盒等附件，但包括底座、脚轮和上下边框；深度和宽度尺寸不包括把手及元器件等突出部分。 3 尺寸 控制柜外形尺寸应符合表1规定（单位：mm）。 表1 控制柜尺寸系列（单位：mm） 高度 H：1200、1400、1600、1800、2000、2200 宽度 W：600、800、1000、1200、1400 深度 D：400、500、600、700 其中： “■”为优先组合尺寸； “△”为可选组合尺寸； 其余组合应避免选用。 一般情况下： 宽度 600 mm～800 mm 为单门柜； 宽度 1000 mm～1400 mm 为双门柜。 注：参数 H、W、D 的含义见第2章图示说明。
