【其他行业标准】 微型固定翼无人机机载气象探测系统技术要求

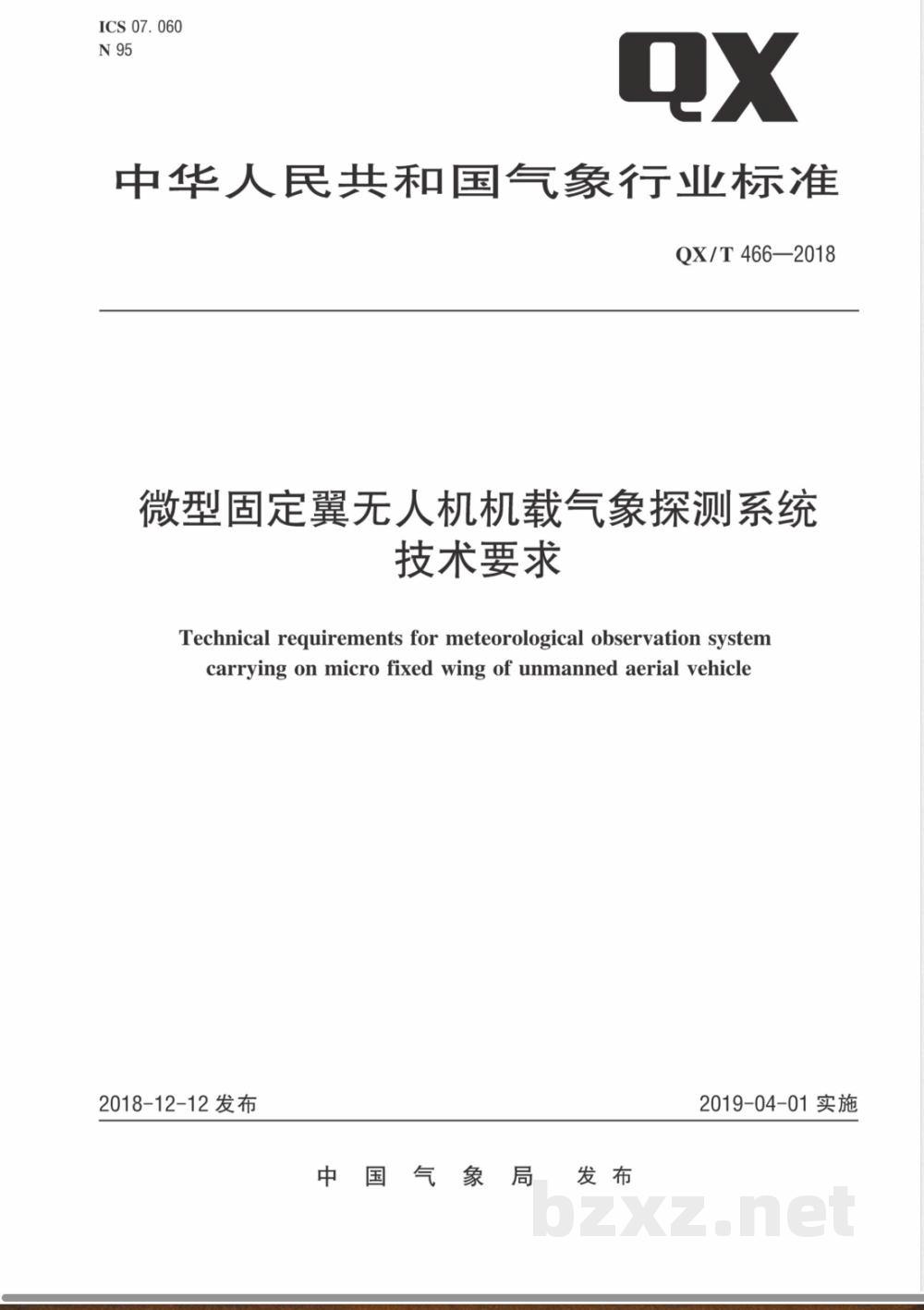

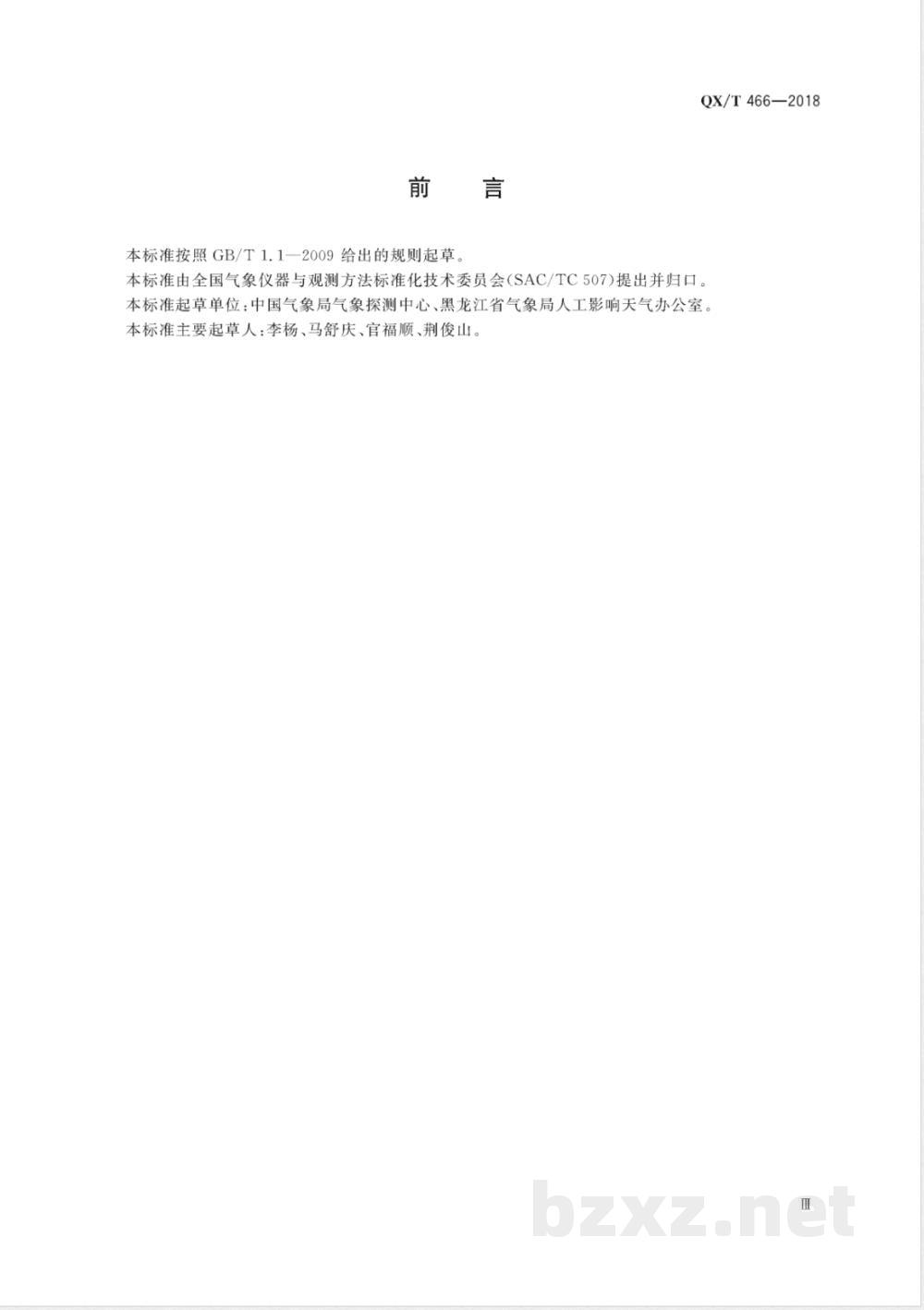

ICS 07.060 N95 中华人民共和国气象行业标准 QX/T 466—2018 微型固定翼无人机机载气象探测系统技术要求 Technical Requirements for Meteorological Observation System Carrying on Micro Fixed Wing of Unmanned Aerial Vehicle 2018-12-12 发布 2019-04-01 实施 中国气象局 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。本标准由全国气象仪器与观测方法标准化技术委员会（SAC/TC507）提出并归口。 本标准起草单位：中国气象局气象探测中心、黑龙江省气象局人工影响天气办公室。 本标准主要起草人：李杨、马舒庆、官福顺、荆俊山。 1 范围 本标准规定了微型固定翼无人机机载气温、空气湿度和气压探测系统的组成及技术要求。 本标准适用于微型固定翼无人机气象要素探测系统的设计与应用。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅所注日期的版本适用于本文件；凡不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GJB 150.18A—2009 军用装备实验室环境试验方法 第18部分：冲击试验 GJB 1389A—2005 系统电磁兼容性要求 系统内电磁兼容性 QX/T 234—2014 气象数据归档格式 探空 3 术语和定义 下列术语和定义适用于本文件。 3.1 微型固定翼无人机（Micro Fixed Wing Unmanned Aerial Vehicle） 能够重复使用，可自主控制或远程导引，可携带有效载荷（小于30 kg），起飞重量小于100 kg 的固定翼无人机。 4 系统组成及功能 4.1 组成 系统主要由温度、湿度、气压等传感器模块，数据采集与处理模块，通信模块，电池模块以及无人机定位系统组成。 4.2 功能 系统能够实时测量大气温度、湿度和气压等气象要素，并通过数据采集与通信模块将数据实时传输至地面。 5 技术要求 5.1 外观和结构 应符合以下要求： 系统结构紧凑，便于安装；结构件安装牢固，紧固件无松动；传感器感应部分不得与机体接触；表面清洁无损伤，涂层或电镀层无脱落或腐蚀斑点；标识清晰完整；电气部分应具备防潮、防霉、防寒措施。 5.2 安装 应符合以下要求： 传感器应安装在无人机机舱内，位置应避开气动热、辐射热及气动压力影响；温度和湿度传感器应安装在能够真实反映环境条件的防护罩内；气压传感器应尽量避免气流直接影响。 5.3 电磁兼容性 应符合 GJB 1389A—2005 中相关要求。 5.4 电池 宜采用 9V～15V 锂电池，连续工作时间应大于 8 h。 5.5 数据采集、存储和传输 应满足以下要求： 数据采集频率为 1 Hz；数据存储时间不少于 24 h；数据传输速率为 9600 bps 或 19200 bps。 5.6 尺寸和重量 5.6.1 系统尺寸：长度小于 20 cm，宽度小于 10 cm，高度小于 10 cm。 5.6.2 系统重量：总重量小于 1000 g（不含电池），其中传感器重量小于 100 g。 5.7 测量性能指标 测量要素包括气温、相对湿度和气压，其性能指标如下： 气温：测量范围 -60 ℃～50 ℃，分辨率 0.1 ℃，最大允许误差 ±0.3 ℃； 相对湿度：测量范围 5%～100%，分辨率 1%，最大允许误差为 ≤80% 时 ±4%，>80% 时 ±8%； 气压：测量范围 300 hPa～1060 hPa，分辨率 0.1 hPa，最大允许误差 ±1 hPa。 5.8 环境适应性 应满足以下条件： 温度范围 -60 ℃～50 ℃；相对湿度 90%（35 ℃）；气压范围 300 hPa～1060 hPa；振动频率范围 10 Hz～2000 Hz；冲击试验应符合 GJB 150.18A 的相关要求。 5.9 数据格式 数据格式应符合 QX/T 234—2014 的规定。 参考文献 [1] QX/T 36—2005 GTS1 型数字探空仪（性能要求）。
