【其他行业标准】 平面钢领

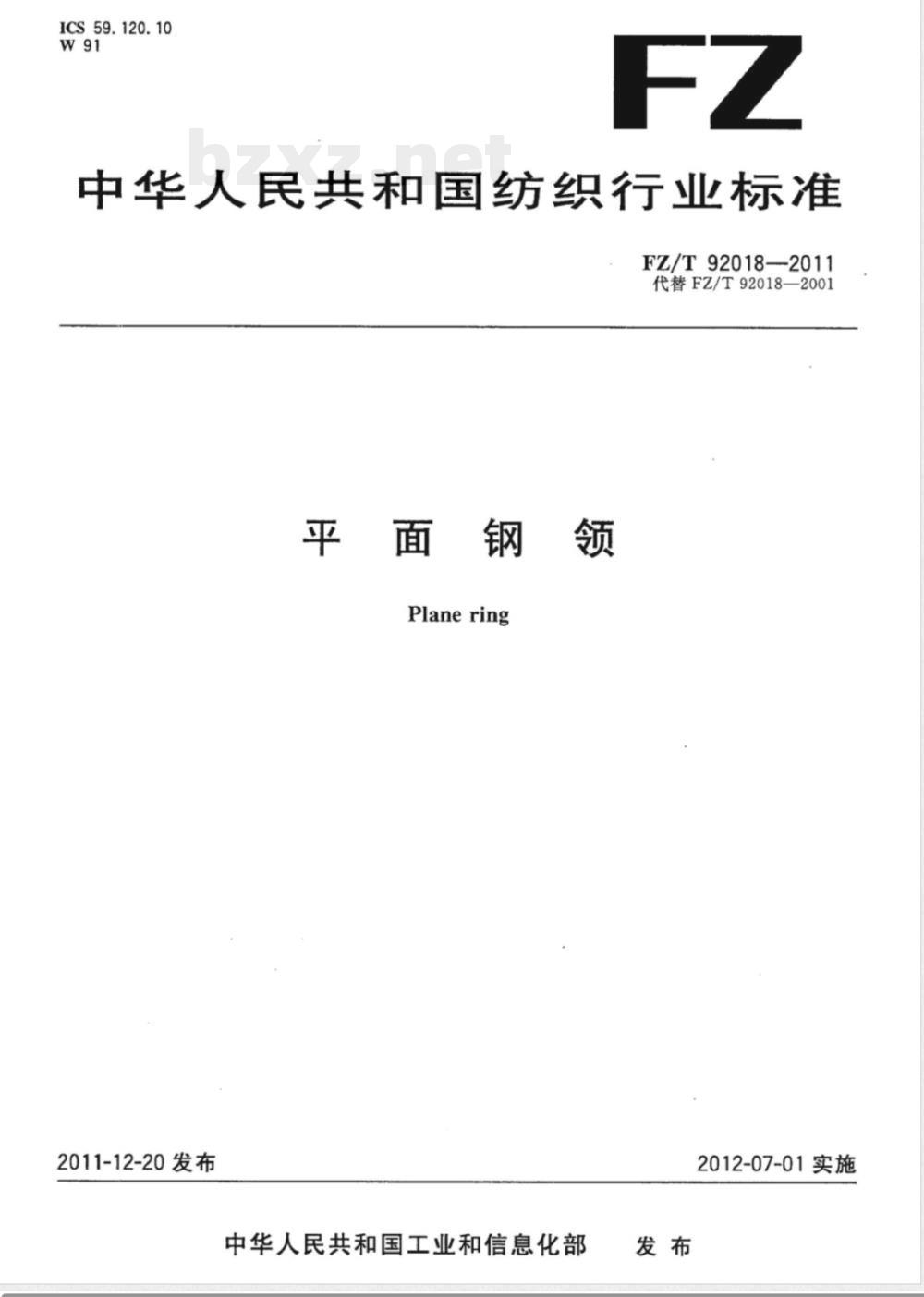

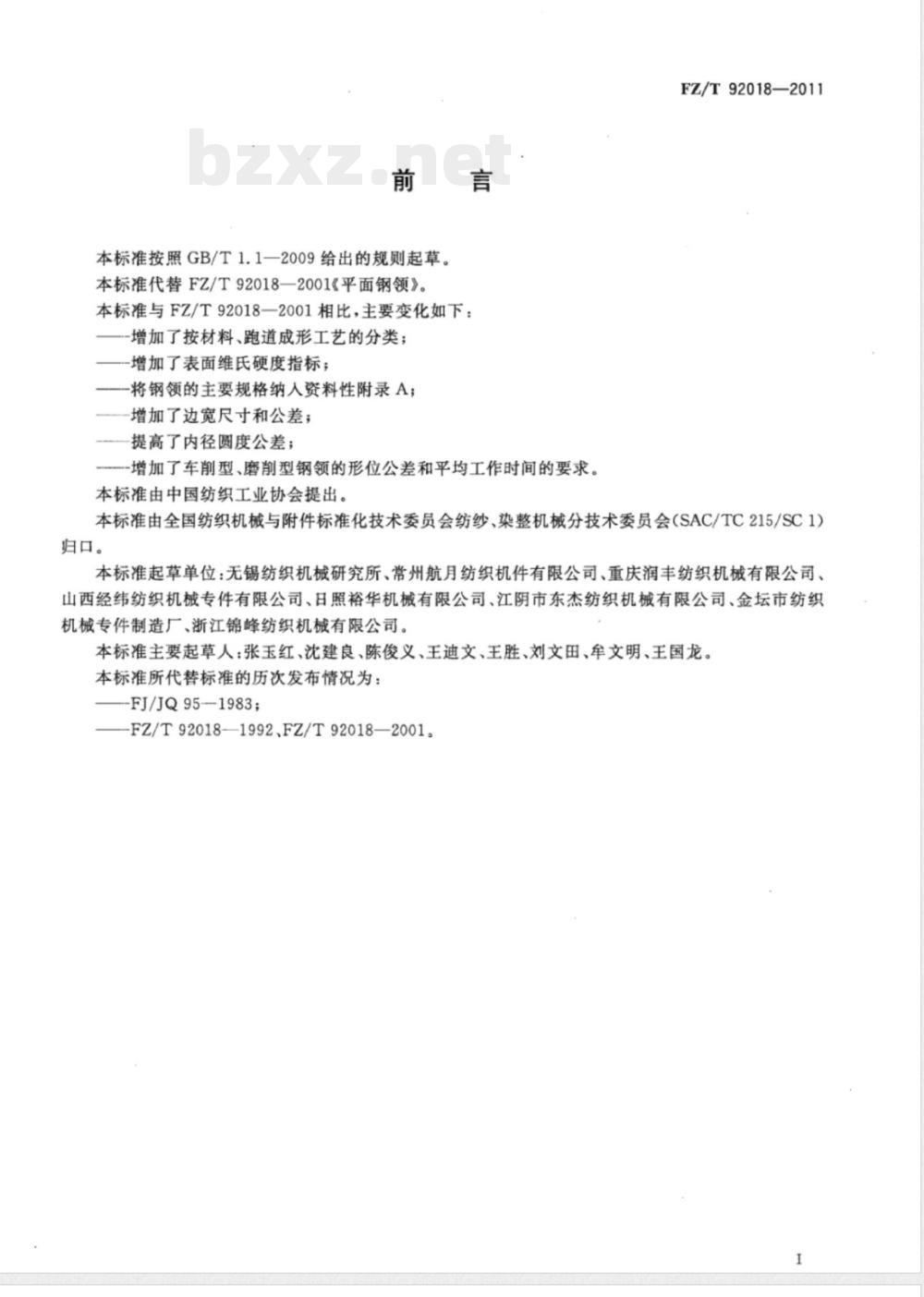

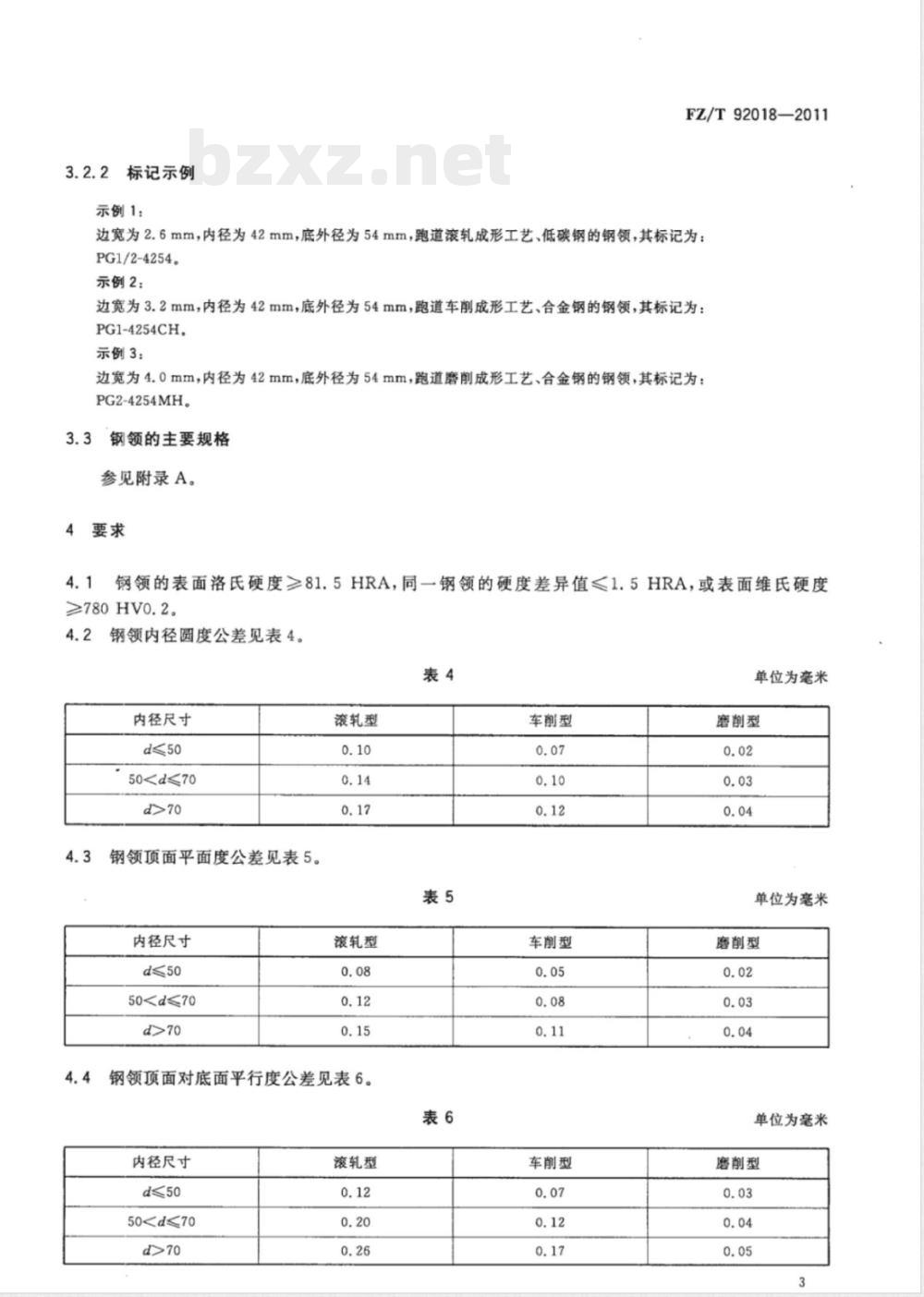

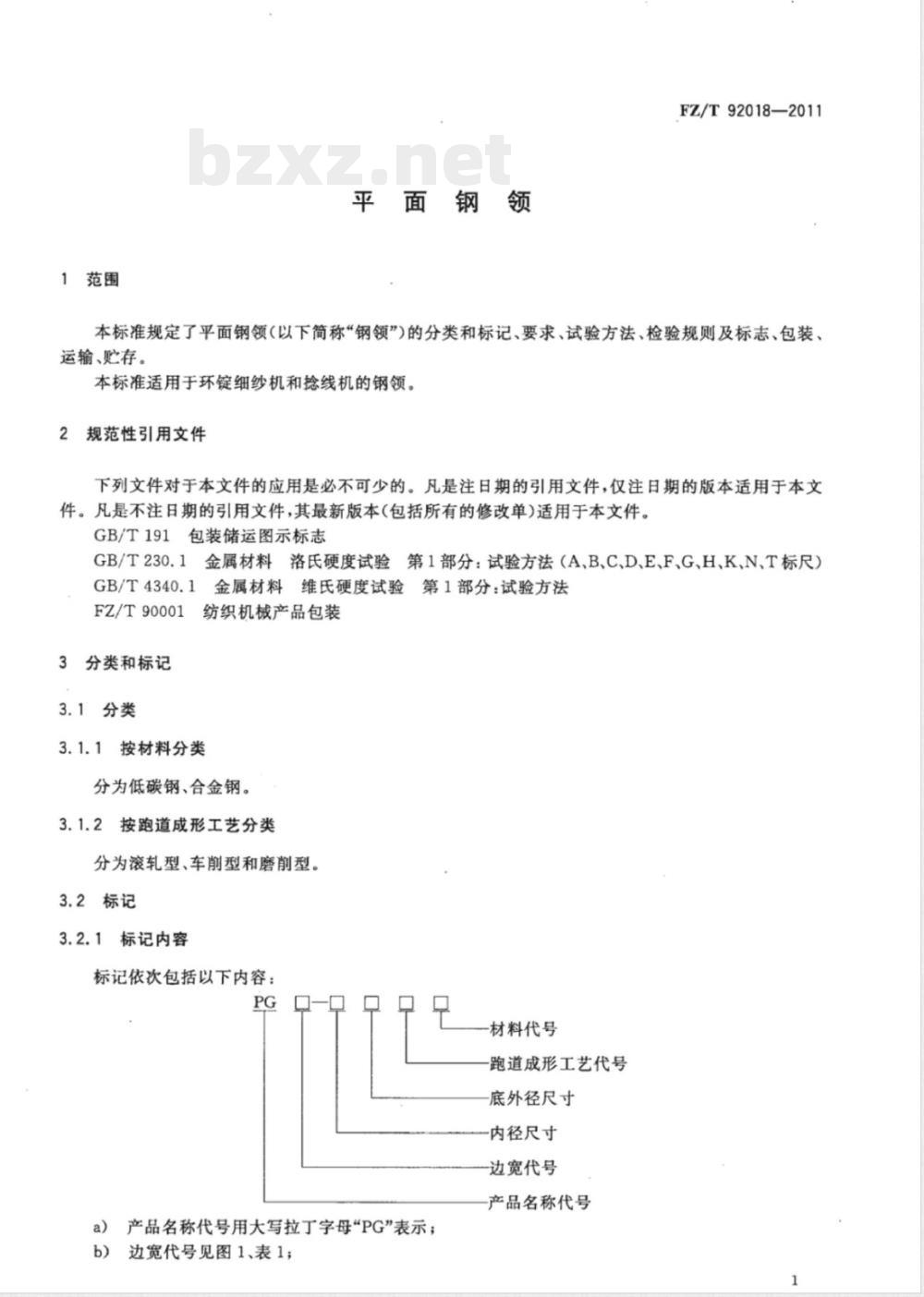

ICS 59.120.10 W91 FZ/T 92018—2011 中华人民共和国纺织行业标准 平面钢领（Plane ring） 2011-12-20发布 中华人民共和国工业和信息化部发布 2012-07-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替FZ/T 92018—2001《平面钢领》。与FZ/T 92018—2001相比，主要变化如下： — 增加了按材料、跑道成形工艺的分类； — 增加了表面维氏硬度指标； — 将钢领的主要规格纳入资料性附录A； — 增加了边宽尺寸和公差； — 提高了内径圆度公差； — 增加了车削型、磨削型钢领的形位公差和平均工作时间要求。 本标准由中国纺织工业协会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：无锡纺织机械研究所、常州航月纺织机件有限公司、重庆润丰纺织机械有限公司、山西经纬纺织机械专件有限公司、日照裕华机械有限公司、江阴市东杰纺织机械有限公司、金坛市纺织机械专件制造厂、浙江锦峰纺织机械有限公司。 本标准主要起草人：张玉红、沈建良、陈俊义、王迪文、王胜、刘文田、牟文明、王国龙。 本标准历次发布情况：FJ/JQ 95—1983；FZ/T 92018—1992；FZ/T 92018—2001。 1 范围 本标准规定了平面钢领（以下简称“钢领”）的分类和标记、要求、试验方法、检验规则及标志、包装、运输、贮存。 本标准适用于环锭细纱机和捻线机的钢领。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 191 包装储运图示标志 GB/T 230.1 金属材料 洛氏硬度试验 第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标尺） GB/T 4340.1 金属材料 维氏硬度试验 第1部分：试验方法 FZ/T 90001 纺织机械产品包装 3 分类和标记 3.1 分类 3.1.1 按材料分类：分为低碳钢、合金钢。 3.1.2 按跑道成形工艺分类：分为滚轧型、车削型、磨削型。 3.2 标记 3.2.1 标记内容 标记依次包括以下内容： — 产品名称代号“PG”； — 边宽代号（见图1、表1）； — 内径尺寸（单位：mm）； — 底外径尺寸（单位：mm）； — 跑道成形工艺代号（见表2）； — 材料代号（见表3）。 图1说明：边宽b、底外径D、内径d、高度H、底边厚度h等结构参数。 表1 边宽代号：2.6mm、3.2mm、4.0mm。 表2 跑道成形工艺代号：滚轧（省略标注）、车削（c）、磨削（M）。 表3 材料代号：低碳钢（省略标注）、合金钢（H）。 3.2.2 标记示例 示例1：边宽2.6mm，内径42mm，底外径54mm，滚轧成形、低碳钢钢领：PG1/2-4254。 示例2：边宽3.2mm，内径42mm，底外径54mm，车削成形、合金钢钢领：PG1-4254CH。 示例3：边宽4.0mm，内径42mm，底外径54mm，磨削成形、合金钢钢领：PG2-4254MH。 3.3 钢领的主要规格见附录A。 4 要求 4.1 钢领表面洛氏硬度≥81.5 HRA，同一钢领硬度差异值≤1.5 HRA，或表面维氏硬度≥780 HV0.2。 4.2 钢领内径圆度公差见表4。 （后续表4内容：内径尺寸d≤50、5070对应不同公差数值） 4.3 钢领顶面平面度公差见表5。 （按滚轧型等不同工艺对应不同公差要求） 4.4 钢领顶面对底面平行度公差见表6。 （按不同内径尺寸及成形工艺分别规定公差）
