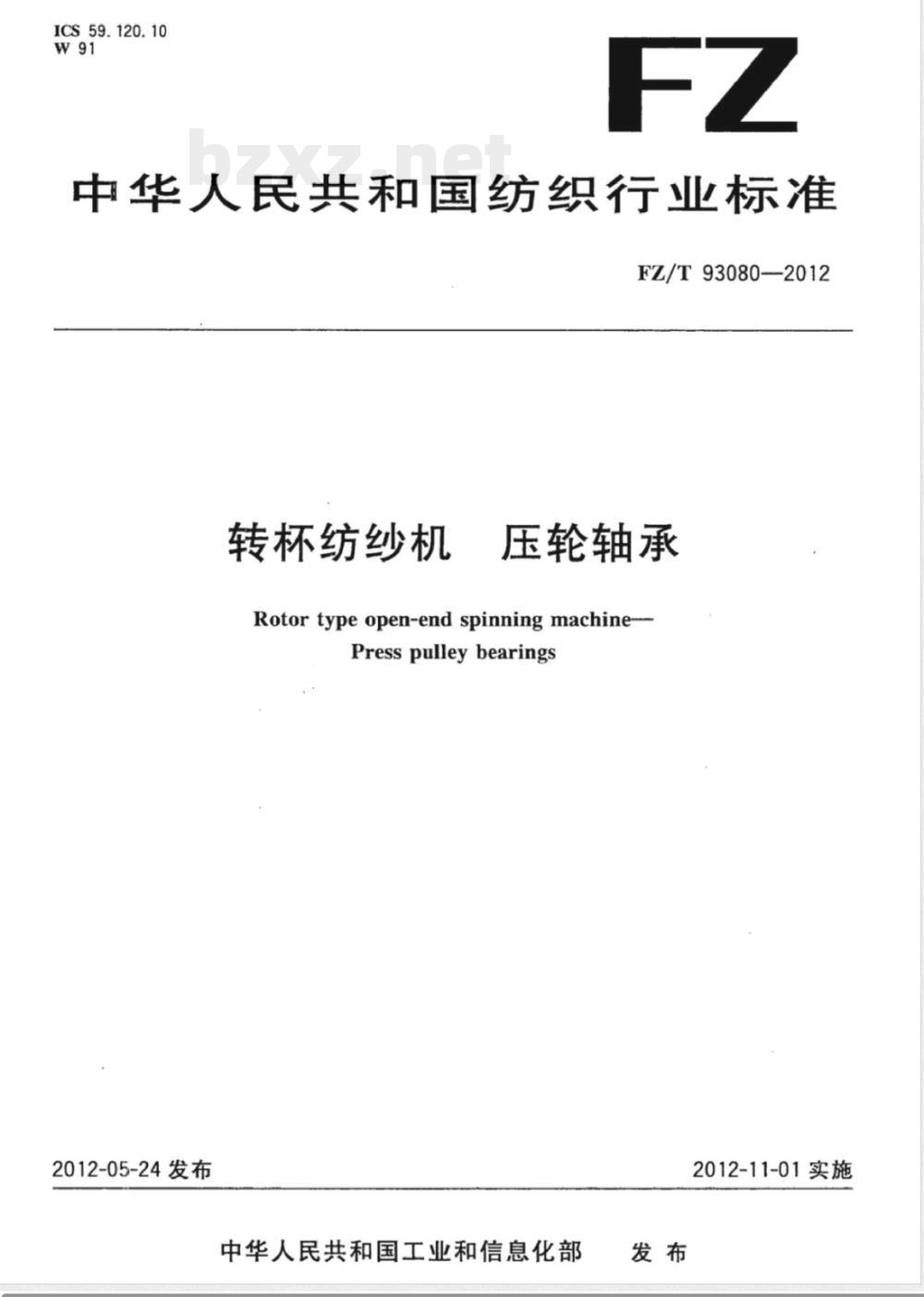

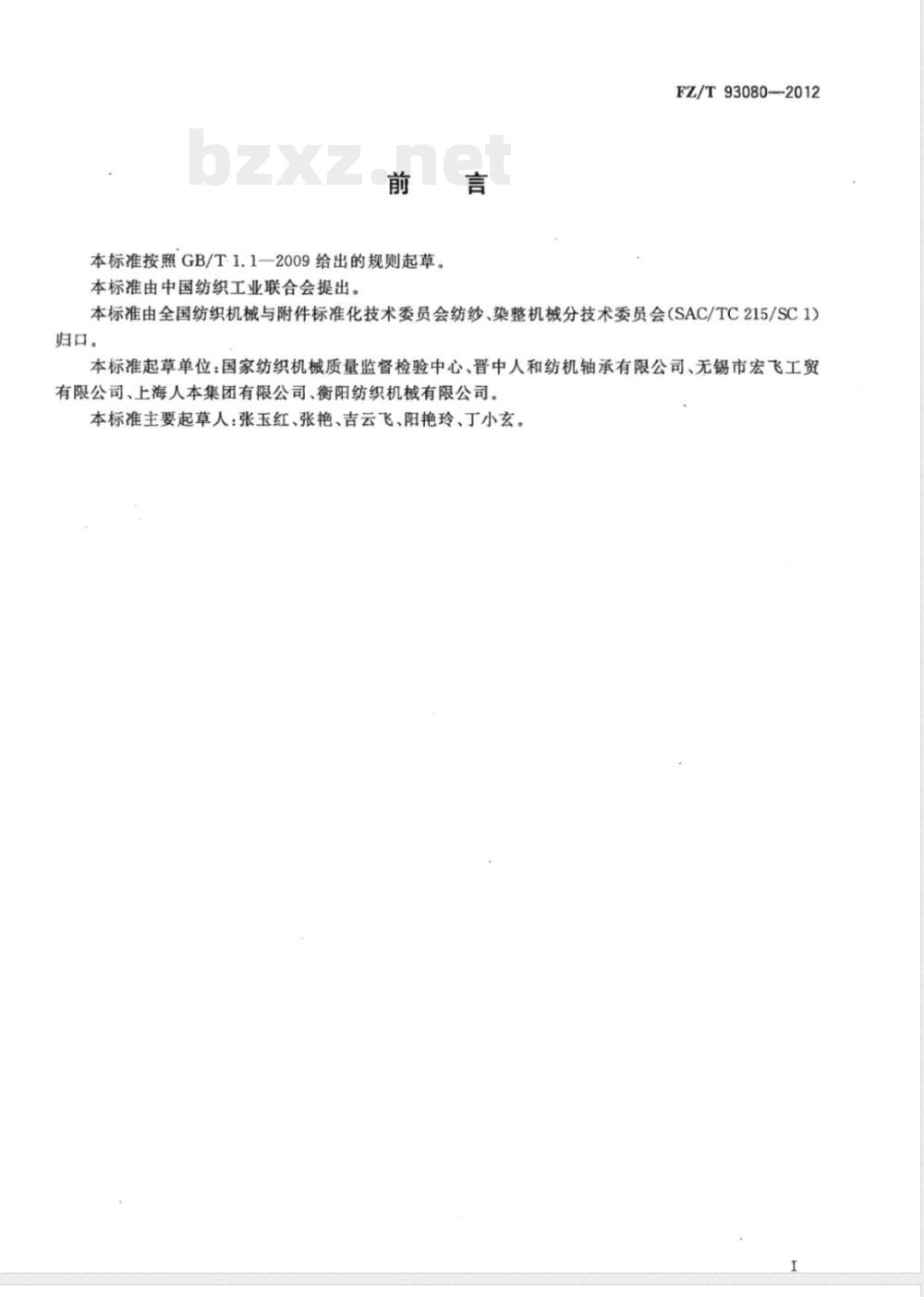

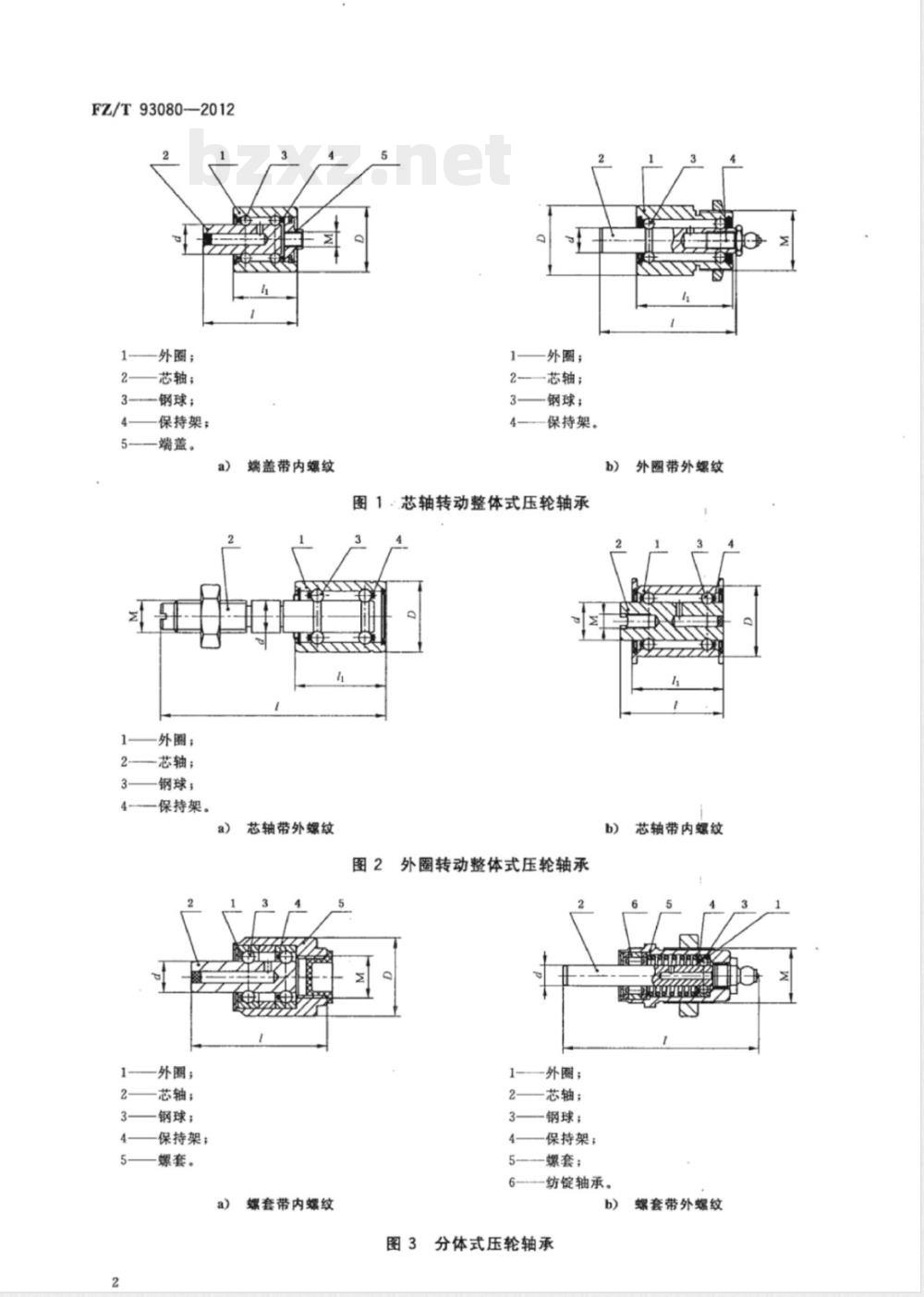

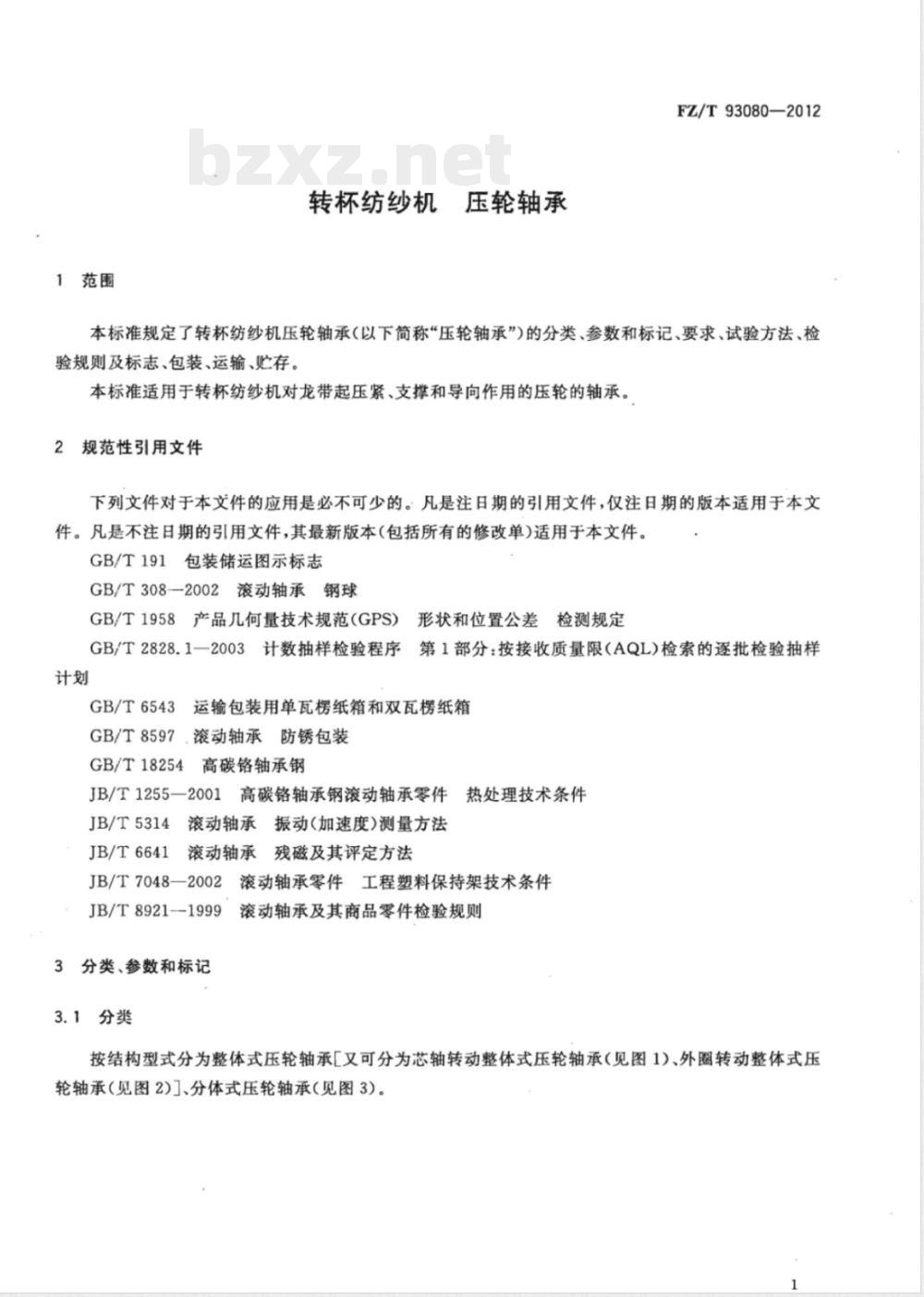

ICS 59.120.10 W91 FZ/T 93080—2012 中华人民共和国纺织行业标准 转杯纺纱机 压轮轴承（Rotor type open-end spinning machine—Press pulley bearings） 2012-05-24发布 中华人民共和国工业和信息化部发布 2012-11-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：国家纺织机械质量监督检验中心、晋中人和纺机轴承有限公司、无锡市宏飞工贸有限公司、上海人本集团有限公司、衡阳纺织机械有限公司。 本标准主要起草人：张玉红、张艳、吉云飞、阳艳玲、丁小玄。 1 范围 本标准规定了转杯纺纱机压轮轴承（以下简称“压轮轴承”）的分类、参数和标记、要求、试验方法、检验规则及标志、包装、运输、贮存。 本标准适用于转杯纺纱机对龙带起压紧、支撑和导向作用的压轮的轴承。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB/T 308—2002 滚动轴承钢球 GB/T 1958 产品几何量技术规范（GPS）形状和位置公差检测规定 GB/T 2828.1—2003 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 6543 运输包装用单瓦楞纸箱和双瓦楞纸箱 GB/T 8597 滚动轴承防锈包装 GB/T 18254 高碳铬轴承钢 JB/T 1255—2001 高碳铬轴承钢滚动轴承零件热处理技术条件 JB/T 5314 滚动轴承振动（加速度）测量方法 JB/T 6641 滚动轴承残磁及其评定方法 JB/T 7048—2002 滚动轴承零件工程塑料保持架技术条件 JB/T 8921—1999 滚动轴承及其商品零件检验规则 3 分类、参数和标记 3.1 分类 按结构型式分为整体式压轮轴承和分体式压轮轴承。 整体式压轮轴承又分为： — 芯轴转动整体式压轮轴承（见图1）； — 外圈转动整体式压轮轴承（见图2）； — 分体式压轮轴承（见图3）。 3.2 参数 参数见表1： — 外圈直径D：20、22、24、25、26、28、30等； — 芯轴直径d：7.8、8、10、12、(13.5)、14、(14.5)、16、18等； — 整体式外圈长度l：20、26、31、32、33、35、39、40、43、45等； — 螺纹规格包括外螺纹M16×1.5、M21×1、M24×1及内螺纹M4、M5、M6、M8等（括号内参数不推荐使用）。 3.3 标记 3.3.1 标记依次包括以下内容： — 产品名称代号，用大写字母“YZ”表示； — 芯轴直径d（mm）； — 外圈直径D（mm）； — 整体式外圈长度l（mm）； — 特征代号（企业自定）。 3.3.2 标记示例： 示例1：芯轴直径10mm、外圈直径28mm、整体式外圈长度39mm的压轮轴承，标记为：YZ10-2839。 示例2：芯轴直径7.8mm、外圈直径24mm、整体式外圈长度45mm的压轮轴承，标记为：YZ7.8-2445。 4 要求 4.1 材料与热处理 4.1.1 外圈、芯轴和钢球材料性能应不低于GB/T 18254中GCr15钢规定。 4.1.2 外圈、芯轴和钢球热处理质量应符合JB/T 1255—2001规定。 4.2 钢球 钢球公差等级应不低于GB/T 308—2002中G16级规定。 4.3 保持架 （原文后续内容缺失或未完整识别）
