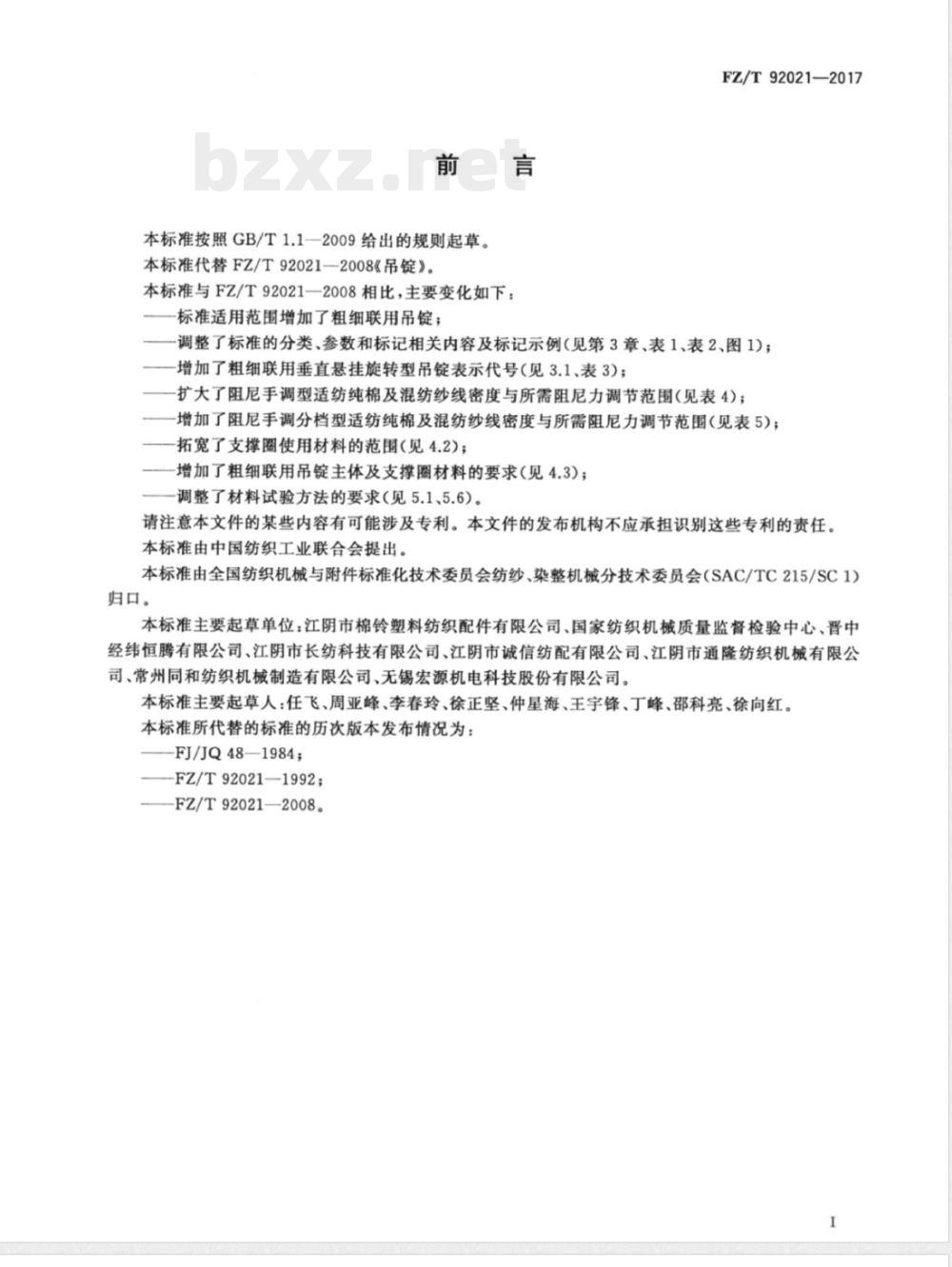

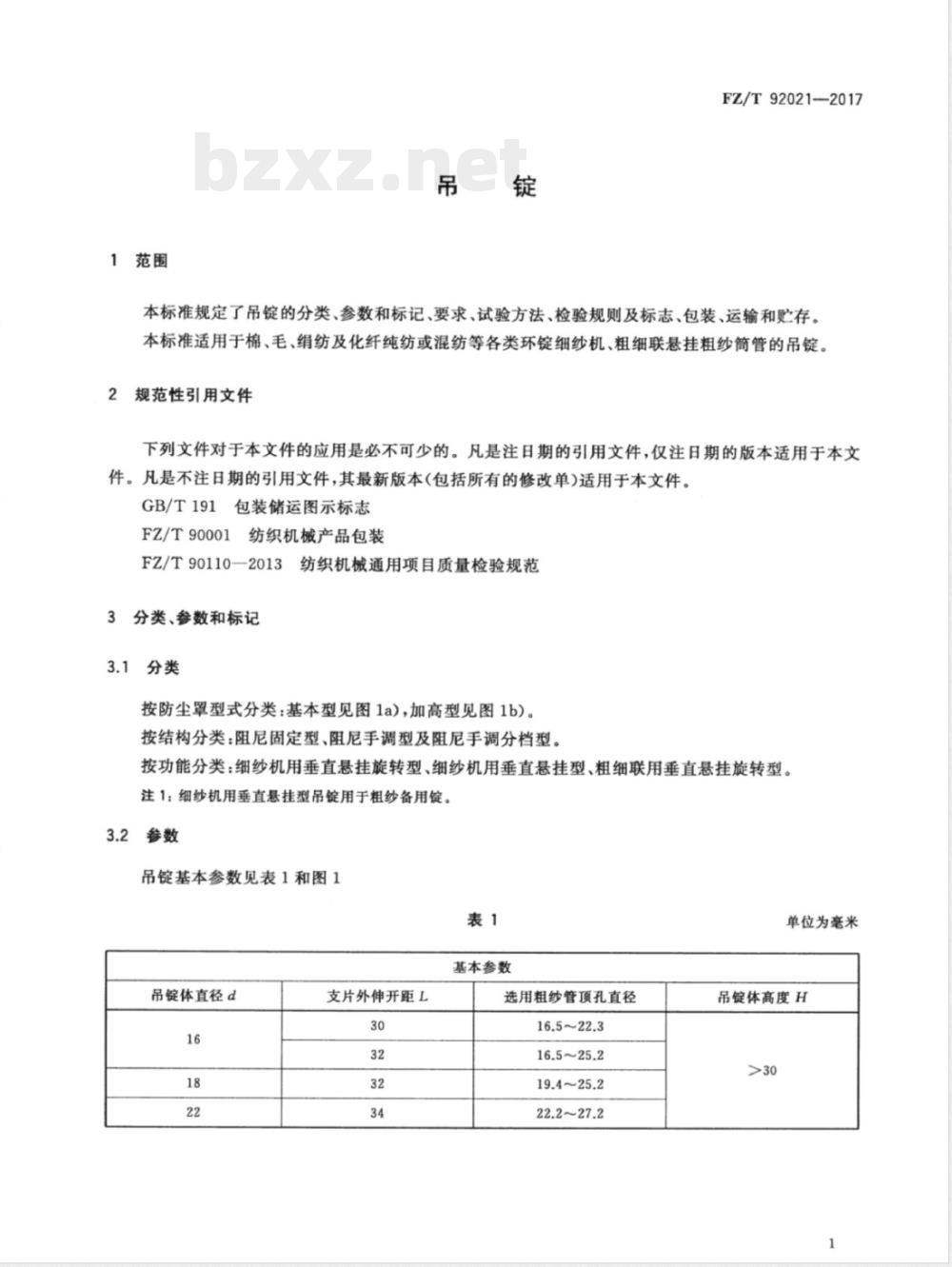

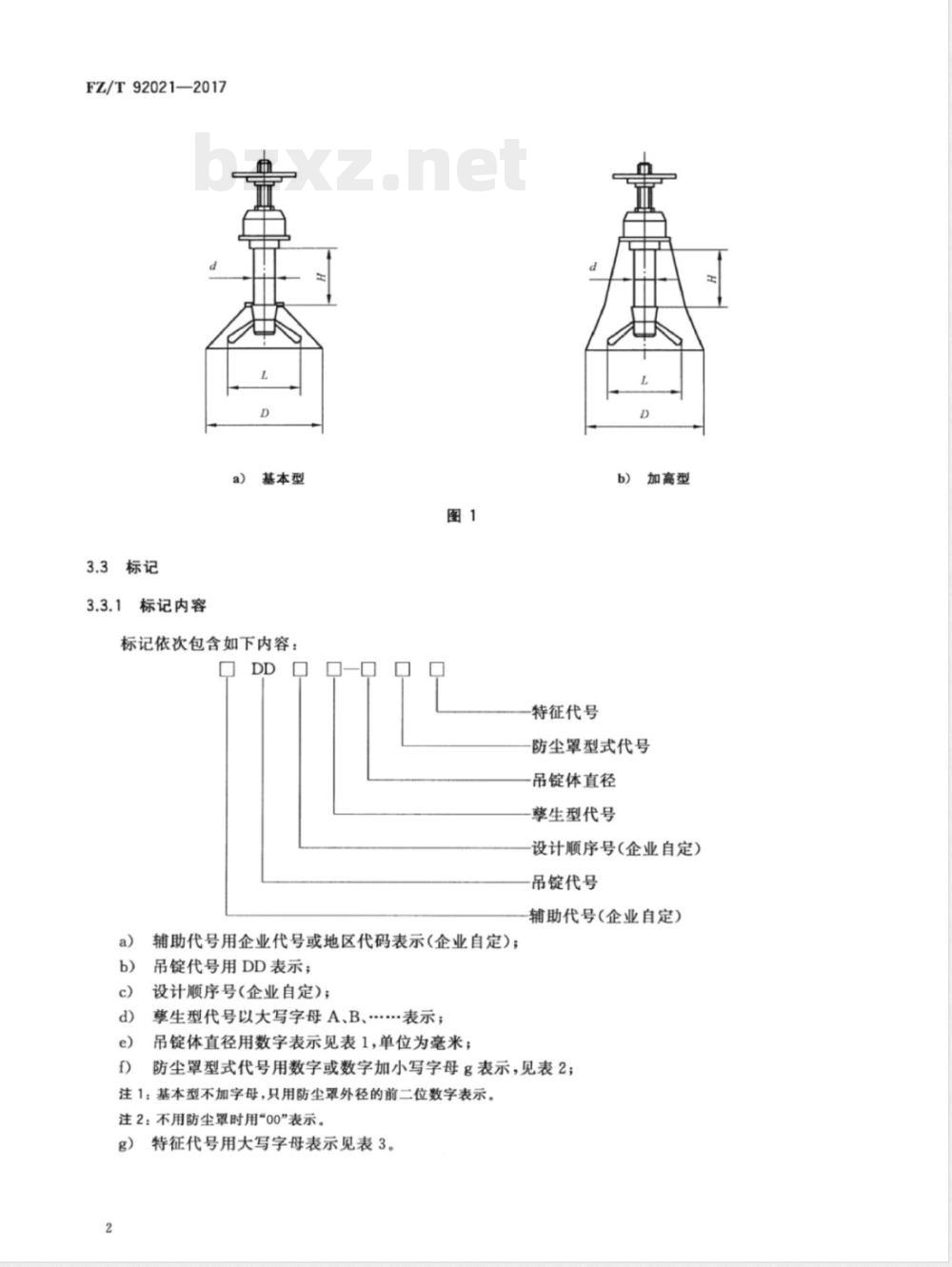

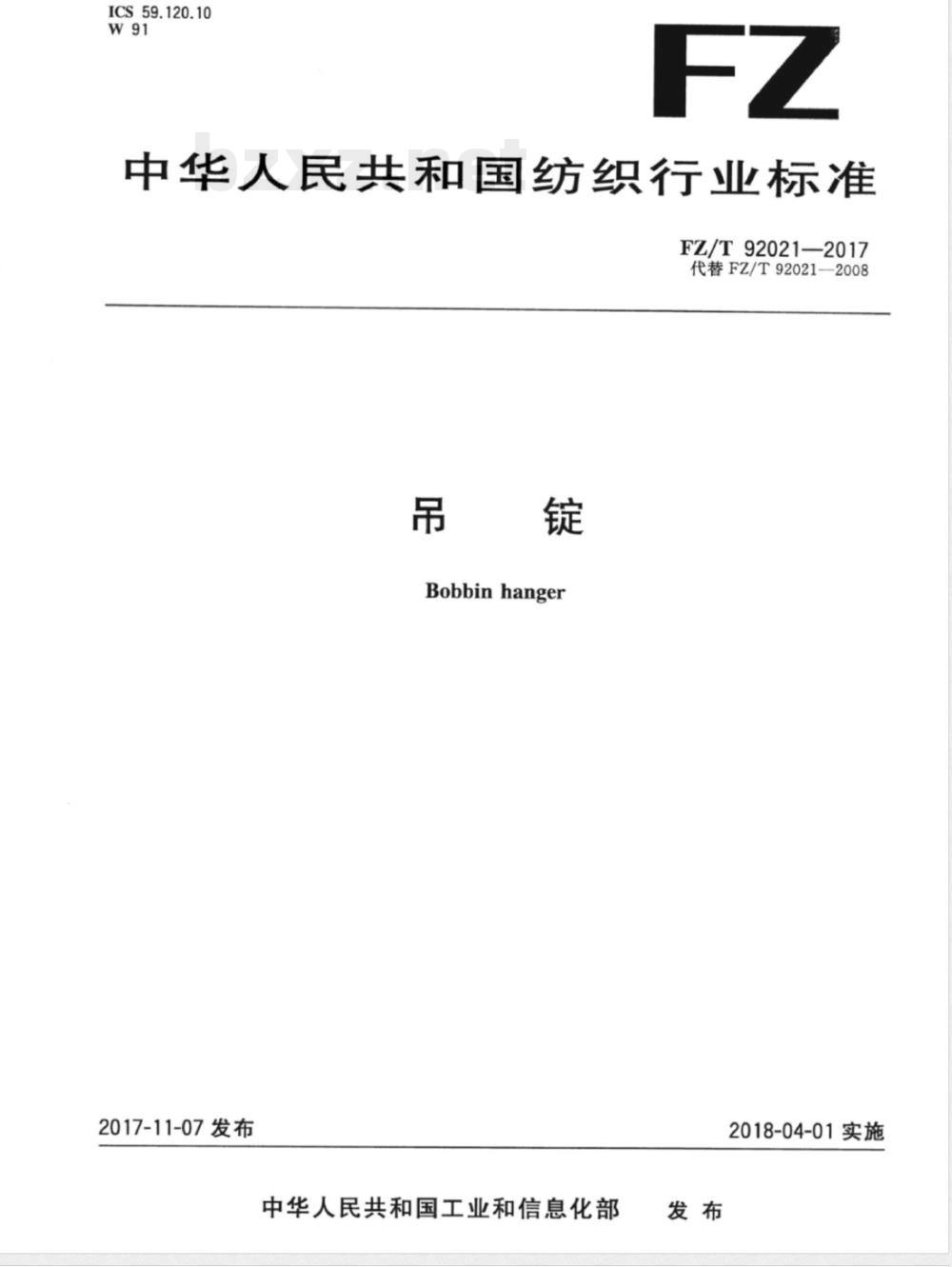

ICS 59.120.10 W91 FZ/T 92021—2017 中华人民共和国纺织行业标准 吊锭（Bobbin hanger） 2017-11-07发布 中华人民共和国工业和信息化部发布 2018-04-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替FZ/T 92021—2008《吊锭》。与FZ/T 92021—2008相比，主要变化如下： — 标准适用范围增加了粗细联用吊锭； — 调整了分类、参数和标记相关内容及标记示例（见第3章、表1、表2、图1）； — 增加了粗细联用垂直悬挂旋转型吊锭表示代号（见3.1、表3）； — 扩大了阻尼手调型适纺纯棉及混纺纱线密度与阻尼力调节范围（见表4）； — 增加了阻尼手调分档型适纺范围与阻尼力调节范围（见表5）； — 拓宽了支撑圈使用材料范围（见4.2）； — 增加了粗细联用吊锭主体及支撑圈材料要求（见4.3）； — 调整了材料试验方法要求（见5.1、5.6）。 本文件的某些内容可能涉及专利，发布机构不承担识别责任。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准主要起草单位：江阴市棉铃塑料纺织配件有限公司、国家纺织机械质量监督检验中心、晋中经纬恒腾有限公司、江阴市长纺科技有限公司、江阴市诚信纺配有限公司、江阴市通隆纺织机械有限公司、常州同和纺织机械制造有限公司、无锡宏源机电科技股份有限公司。 本标准主要起草人：任飞、周亚峰、李春玲、徐正坚、仲星海、王宇锋、丁峰、邵科亮、徐向红。 本标准所代替的历次版本发布情况：FJ/JQ 48—1984；FZ/T 92021—1992；FZ/T 92021—2008。 1 范围 本标准规定了吊锭的分类、参数和标记、要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于棉、毛、绢纺及化纤纯纺或混纺等各类环锭细纱机、粗细联悬挂粗纱筒管的吊锭。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 191 包装储运图示标志 FZ/T 90001 纺织机械产品包装 FZ/T 90110—2013 纺织机械通用项目质量检验规范 3 分类、参数和标记 3.1 分类 按防尘罩型式分类：基本型见图1a），加高型见图1b）。 按结构分类：阻尼固定型、阻尼手调型及阻尼手调分档型。 按功能分类：细纱机用垂直悬挂旋转型、细纱机用垂直悬挂型、粗细联用垂直悬挂旋转型。 注：细纱机用垂直悬挂型吊锭用于粗纱备用锭。 3.2 参数 吊锭基本参数见表1和图1。 表1 基本参数（单位：mm） 吊锭体直径d：16、18、22 支片外伸开距L：30、32、32、34 选用粗纱管顶孔直径：16.5~22.3、16.5~25.2、19.4~25.2、22.2~27.2 吊锭体高度H：>30 3.3 标记 3.3.1 标记内容 标记依次包含以下内容： — 辅助代号（企业自定）； — 吊锭代号用DD表示； — 设计顺序号（企业自定）； — 型式代号以大写字母表示； — 吊锭体直径（见表1）； — 防尘罩型式代号（见表2）； — 特征代号（见表3）。 防尘罩型式代号说明： 基本型：用数字表示；加高型：数字加g；无防尘罩用“00”表示。 3.3.2 标记示例 示例1：某企业生产的吊锭，设计顺序号为2，型式代号A，吊锭体直径18mm，基本型防尘罩直径128mm的细纱用垂直悬挂旋转型吊锭，其标记为：DD2A-1812。 示例2：某企业生产的DD吊锭，设
