【其他行业标准】 纺织机械电气控制系统 保护联结电路连续性试验规范

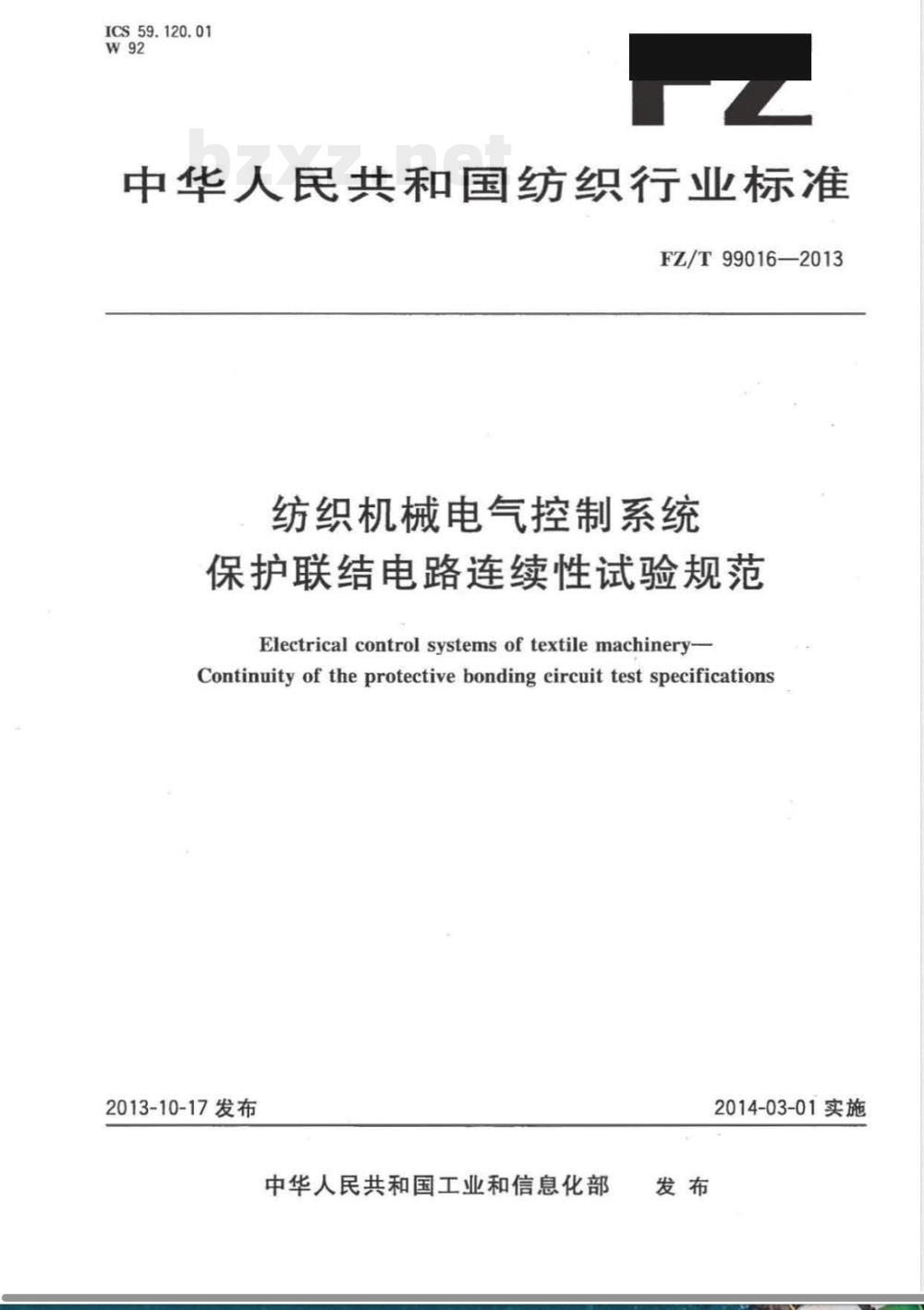

ICS59.120.01
中华人民共和国纺织行业标准
FZ/T990162013
纺织机械电气控制系统
保护联结电路连续性试验规范
Electrical control systems of textilemachinery-Continuity of the protective bonding eircuit test specifications2013-10-17发布
中华人民共和国工业和信息化部发布
2014-03-01实施

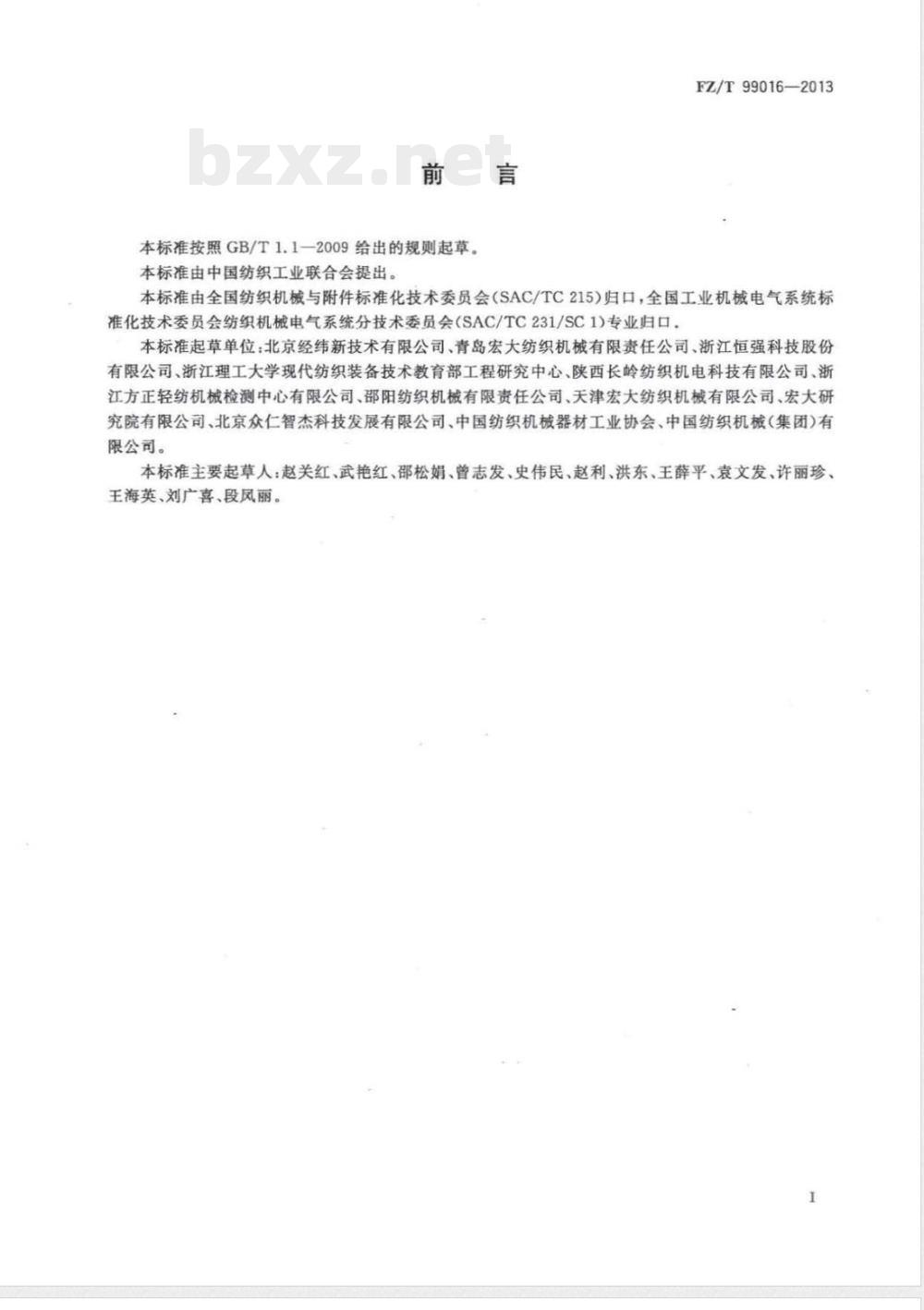

本标准按照GB/T1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。FZ/T99016-2013
本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口，全国工业机械电气系统标准化技术委员会纺织机械电气系统分技术委员会（SAC/TC231/SC1)专业归口。本标准起草单位：北京经纬新技术有限公司、青岛宏大纺织机械有限责任公司、浙江恒强科技股份有限公司、浙江理工大学现代纺织装备技术教育部工程研究中心、陕西长岭纺织机电科技有限公司、浙江方正轻纺机械检测中心有限公司、邵阳纺织机械有限责任公司、天津宏大纺织机械有限公司、宏大研究院有限公司、北京众仁智杰科技发展有限公司、中国纺织机械器材工业协会、中国纺织机械（集团）有限公司。
本标准主要起草人：赵关红、武艳红、邵松娟、曾志发、史伟民、赵利、洪东、王薛平、袁文发、许丽珍、王海英、刘广喜、段凤丽。

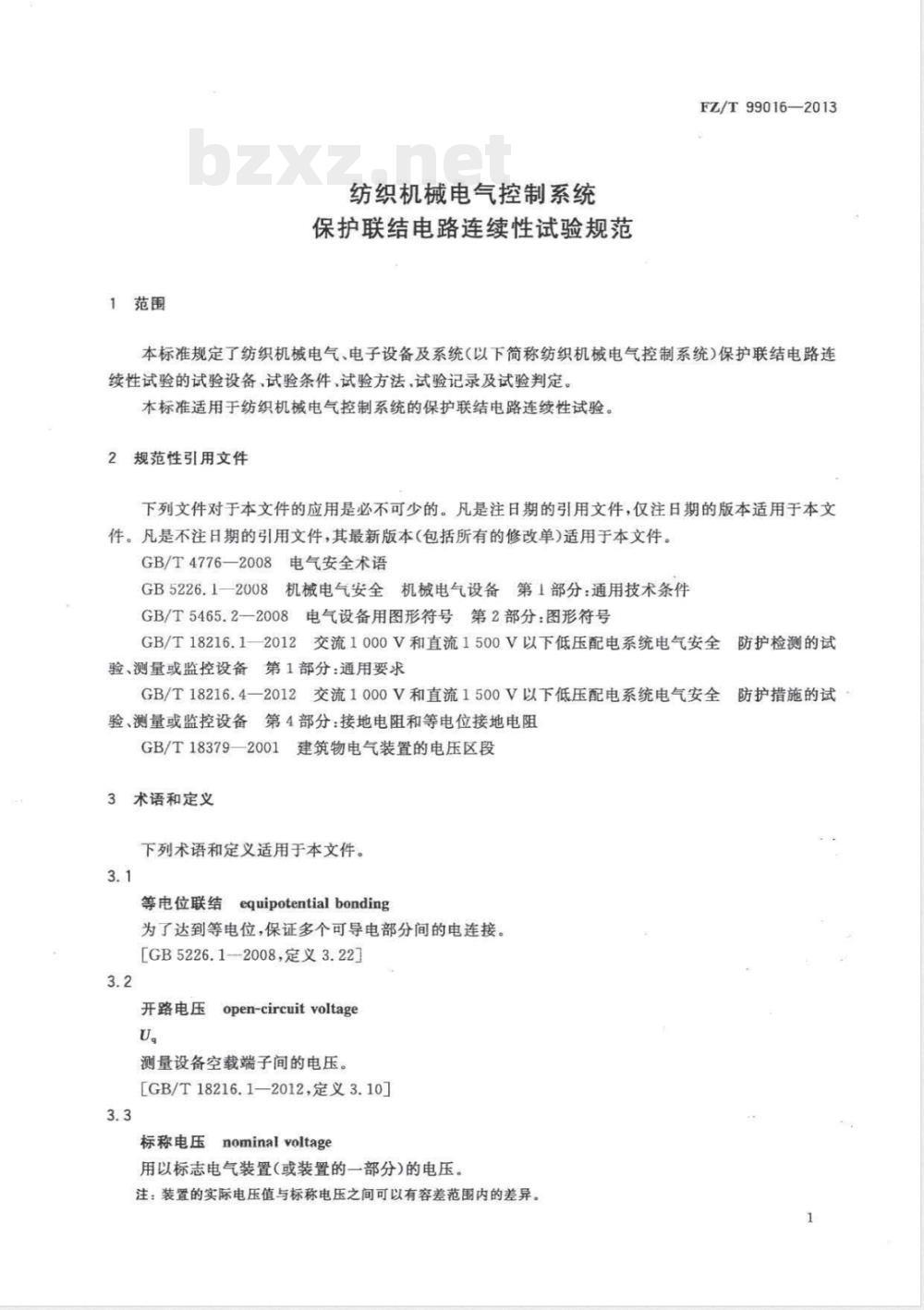

1范围
纺织机械电气控制系统
保护联结电路连续性试验规范
FZ/T99016—2013
本标准规定了纺织机械电气、电子设备及系统（以下简称纺织机械电气控制系统）保护联结电路连续性试验的试验设备、试验条件、试验方法.试验记录及试验判定。本标准适用于纺织机械电气控制系统的保护联结电路连续性试验。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4776—2008电气安全术语
GB5226.12008机械电气安全机械电气设备第1部分：通用技术条件GB/T5465.2—2008电气设备用图形符号第2部分：图形符号GB/T18216.12012交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备第1部分：通用要求GB/T18216.4—2012交流1000V和直流1500V以下低压配电系统电气安全防护措施的试验、测量或监控设备第4部分：接地电阻和等电位接地电阻GB/T183792001建筑物电气装置的电压区段3术语和定义
下列术语和定义适用于本文件。3.1
等电位联结
equipotential bonding
为了达到等电位，保证多个可导电部分间的电连接。[GB5226.1--2008，定义3.22]
开路电压open-circuitvoltage
测量设备空载端子间的电压。
［GB/T18216.1—2012定义3.10]3.3
标称电压nominal voltage
用以标志电气装置（或装置的一部分）的电压。注：装置的实际电压值与标称电压之间可以有容差范围内的差异。1

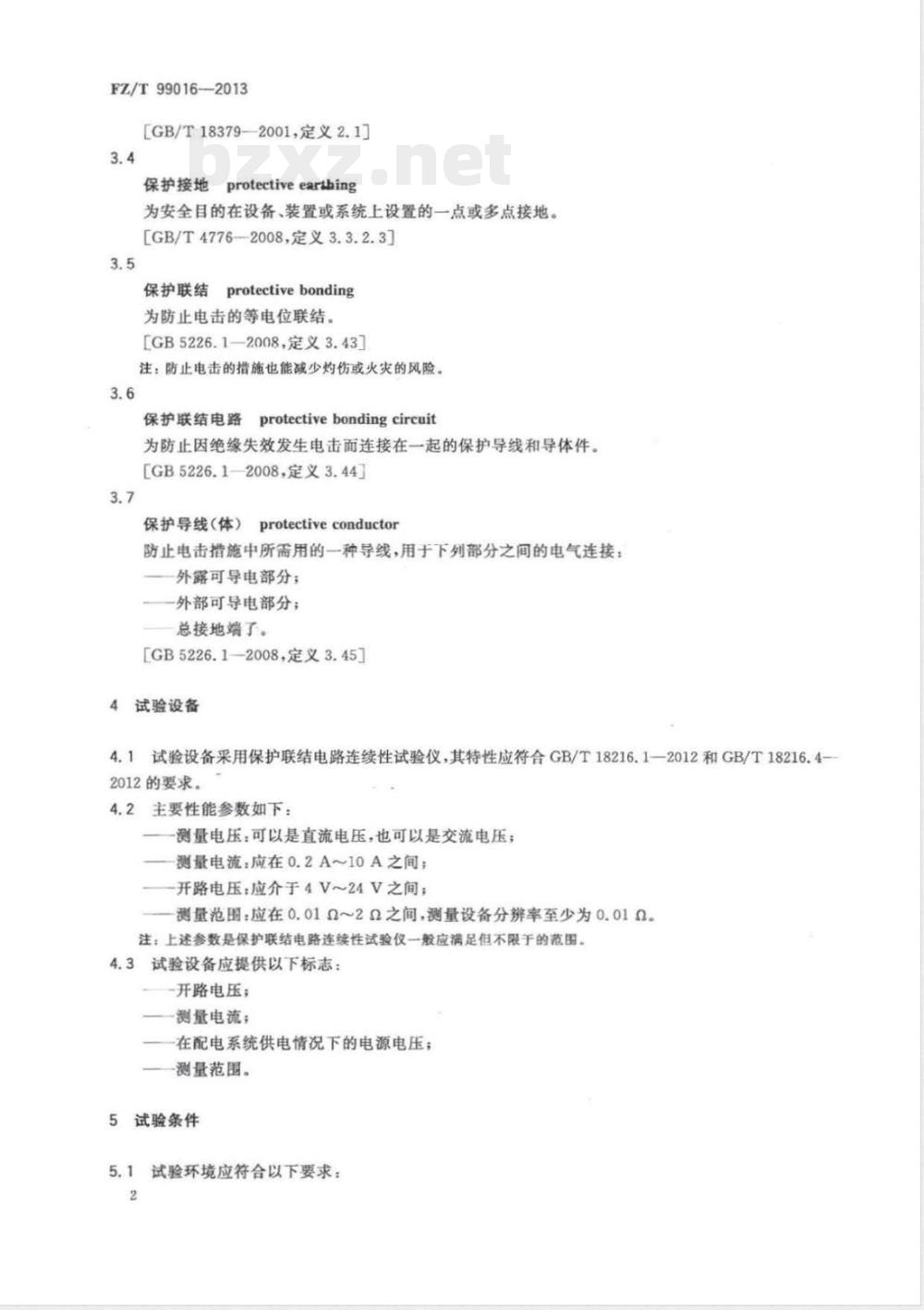

FZ/T99016-—2013
[GB/T18379—2001,定义2.1]
保护接地protectiveeartbing
为安全目的在设备、装置或系统上设置的一点或多点接地。[GB/T4776--2008，定义3.3.2.3]3.5
保护联结protectivebonding
为防止电击的等电位联结。
［GB5226.1—2008，定义3.43]
注：防止电击的措施也能减少灼仿或火灾的风险。3.6
保护联结电路protectivebondingcircuit为防止因绝缘失效发生电击而连接在一起的保护导线和导体件。[GB5226.1—2008，定义3.44]
protectiveconductor
保护导线（体）
防止电击措施中所需用的一种导线，用于下列部分之间的电气连接：外露可导电部分；
一外部可导电部分；
总接地端了。
[GB5226.1—2008，定义3.45]
4试验设备
4.1试验设备采用保护联结电路连续性试验仪，其特性应符合GB/T18216.1—2012和GB/T18216.4-2012的要求。
4.2主要性能参数如下：
测量电压：可以是直流电压，也可以是交流电压；测量电流：应在0.2A~10A之间：开路电压：应介于4V~24V之间；测量范围：应在0.01Q~2Q之间，测量设备分辨率至少为0.010。注：上述参数是保护联结电路连续性试验仪一般应满足但不限于的范围。4.3试验设备应提供以下标志：
-开路电压；
测量电流；
在配电系统供电情况下的电源电压；测量范围。
5试验条件
5.1试验环境应符合以下要求：

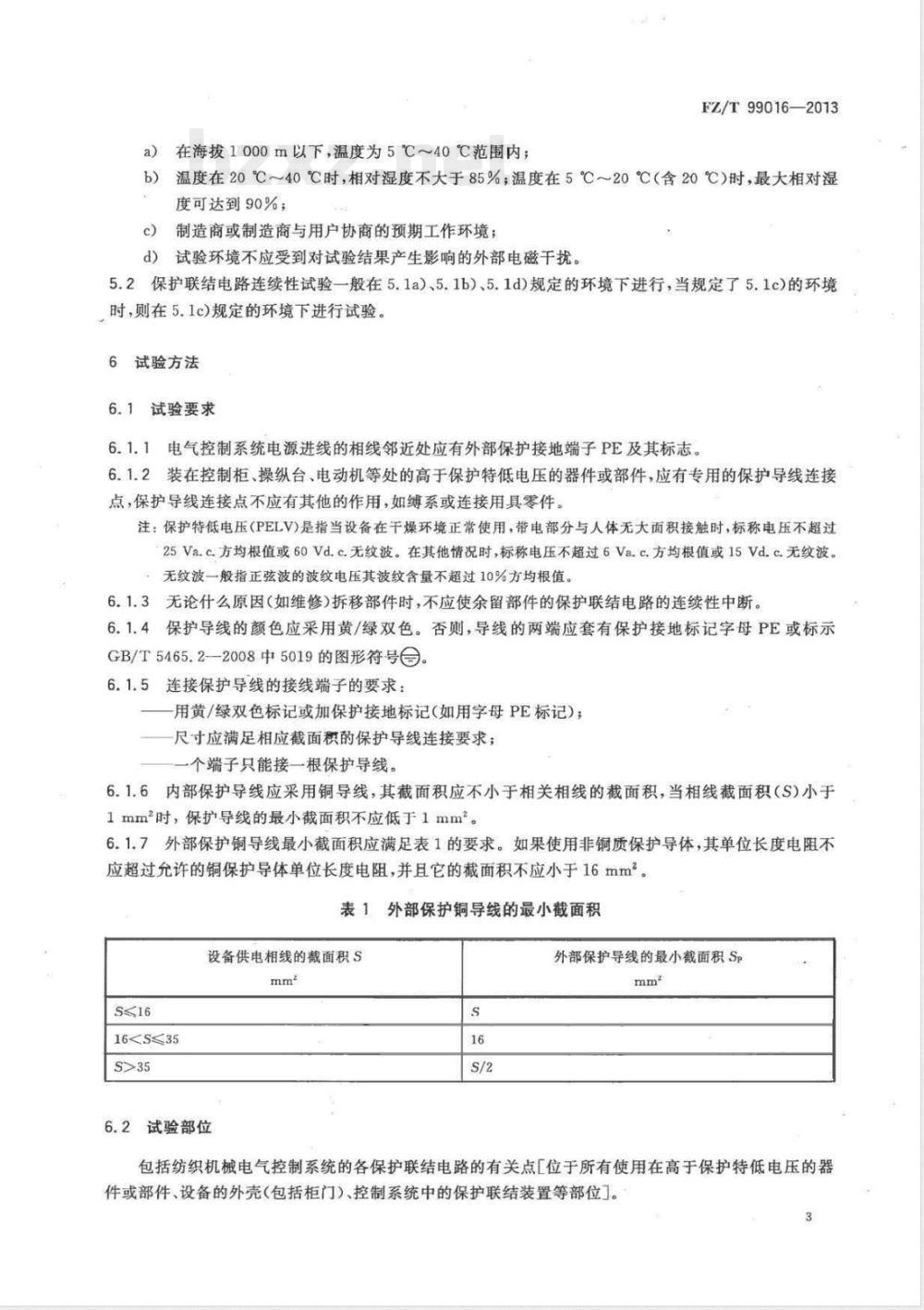

在海拔1000m以下，温度为5℃～40℃范围内；a)
FZ/T99016—2013
温度在20℃40℃时，相对湿度不大于85%；温度在5℃~20℃（含20℃）时，最大相对湿度可达到90%；
c）制造商或制造商与用户协商的预期工作环境；d）试验环境不应受到对试验结果产生影响的外部电磁干扰。5.2保护联结电路连续性试验一般在5.1a）、5.1b）、5.1d)规定的环境下进行，当规定了5.1c)的环境时，则在5.1c规定的环境下进行试验。6试验方法
6.1试验要求
6.1.1电气控制系统电源进线的相线邻近处应有外部保护接地端子PE及其标志。6.1.2装在控制柜、操纵台、电动机等处的高于保护特低电压的器件或部件，应有专用的保护导线连接点，保护导线连接点不应有其他的作用，如缚系或连接用具零件。注：保护特低电压（PELV）是指当设备在干燥环境正常使用，带电部分与人体无大面积接触时，标称电压不超过25Va.c.方均根值或60Vd.c.无纹波。在其他情况时，标称电压不超过6Va.c.方均根值或15Vd.c.无纹波。无纹波一般指正弦波的波纹电压其波纹含量不超过10%方均根值。6.1.3无论什么原因（如维修)拆移部件时，不应使余留部件的保护联结电路的连续性中断。6.1.4保护导线的颜色应采用黄/绿双色。否则，导线的两端应套有保护接地标记字母PE或标示GB/T5465.2—2008中5019的图形符号。6.1.5连接保护导线的接线端子的要求：用黄/绿双色标记或加保护接地标记（如用字母PE标记）；尺寸应满足相应截面积的保护导线连接要求；个端子只能接一根保护导线。
6.1.6内部保护导线应采用铜导线，其截面积应不小于相关相线的截面积，当相线截面积（S）小于1mm时，保扩导线的最小截面积不应低于1mm6.1.7外部保护铜导线最小截面积应满足表1的要求。如果使用非铜质保护导体，其单位长度电阻不应超过允许的铜保护导体单位长度电阻，并且它的截面积不应小于16mm表1外部保护铜导线的最小截面积设备供电相线的截面积S
S≤16
16S≤35
6.2试验部位
外部保护导线的最小截面积Sp
包括纺织机械电气控制系统的各保护联结电路的有关点[位于所有使用在高于保护特低电压的器件或部件、设备的外壳（包括柜门）、控制系统中的保护联结装置等部位]。3
FZ/T99016—2013
试验程序
在进行正式试验前，应保证整台纺织机械电气、电子设备及系统与外部供电电路断开。应通过标准电阻或电压表对试验设备进行核查，以保证试验设备一切正常。注：设备在运输过程中，其性能易受到不利影响，对设备进行核查是必要的，但不局限于上述方法。6.3.3
检查试验设备的主要性能参数，确认满足4.2的要求试验在被测电气控制系统的外部保护接地端子PE和保护联结电路部件的有关点之间进行。实测各被测点和外部保护接地端子PE之间保护导线的线径和长度。按表2（GB5226.1一2008附录G)计算各被测点和外部保护接地端子PE之间保护导线的接地电阻理论值。
导线线径
导线线径与电阻值对照表
线规号(AWG)
注：本表参照GB5226.1-2008附录G。6.3.7
每个测试点的试验时间不应小于10 s。实测各被测点的电阻值。
试验示例及简要说明参见附录A。18.20
20℃时铜导线的直流电阻
7试验记录
FZ/T99016-2013
7.1记录被检测的纺织机械电气控制系统的唯一性标识（如：型号、名称、出厂日期、出厂编号等）。7.2记录保护联结电路连续性试验设备的唯一性标识，同时记录试验设备计量检定的有效期。记录试验环境条件（如：空气温度、湿度等）。7.3bzxZ.net
7.4记录试验数据，试验用表参见表3。保护联结电路连续性试验记录表表3
试品名称
型号规格
试验依据
环境温度（℃）
试验部位
试验评定
设备名称
设备编号
试验日期
试验人员
试验判定
理论电阻值(Q)
口合格口不合格
出厂编号
出广日期
相对湿度（%）
实测电阻值（)
试验设备
型号规格
检定日期
试验地点
记录人员
8.1当表3中的误差值[根据式(1)计算]≥30%时，该单项判定为不合格，R'-R
×100%
式中：
误差值，%；
R——实测电阻值，单位为欧姆(Q)；R——理论电阻值。
其中，理论电阻值和导线的线径、长度及不同的试验环境温度均有关系。误差值
FZ/T99016-—2013
根据式（2）可以计算出不同环境温度下的理论电阻值。R=R[1+0.00393(t-20))
式中：
R，—20℃时的电阻值，见表2,单位为欧姆（Q)；一环境温度，单位为摄氏度（℃）。8.2当表3中任一单项判定为不合格时，试验判定均为不合格。6
简要说明
附录A
（资料性附录）
FZ/T99016-—2013
纺织机械电气控制系统保护联结电路连续性试验示例及简要说明本附录给出了某纺织机械电气控制系统的电路图，作为保护联结电路连续性试验的示例。2试验步骤
切断电源进线。
日测检查被测电路的保护导线的连接止确性，按6.1的要求。确定测试部位：
图A.1中分别为T1、T2的PE端和总接地端的保护导线；图A.2中分别为M1、M2、M3、M4、U2、T3的PE端和总接地端的保护导线。A.2.4
测量各保护导线的线径和长度。A.2.5
计算出各保护导线的理论值。
测量各保护导线的电阻值并予以记录。总
电源开关
电机电池
FZ/T99016—2013
主轴电机
水泵电机
FZ/T99016—2013
