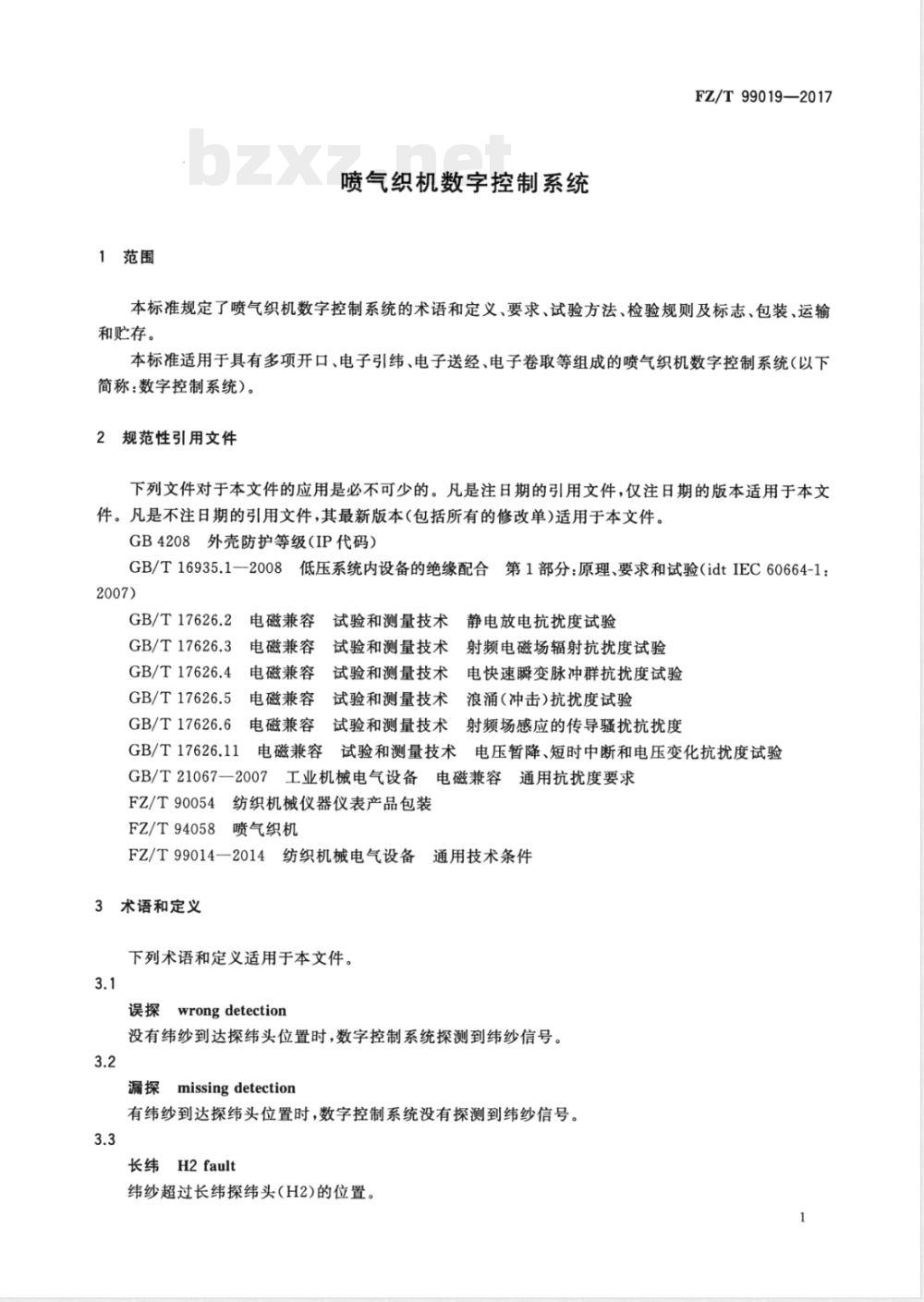

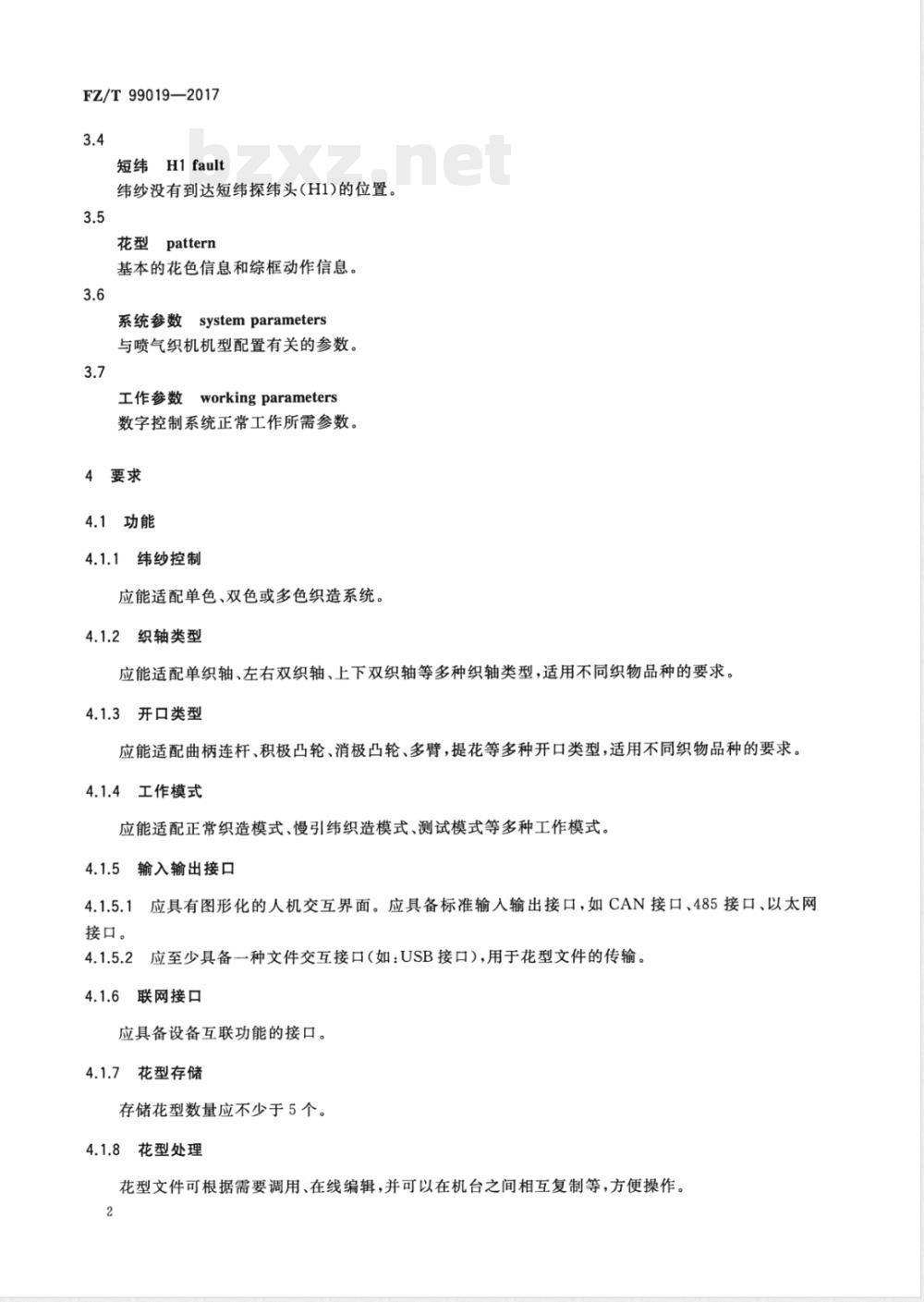

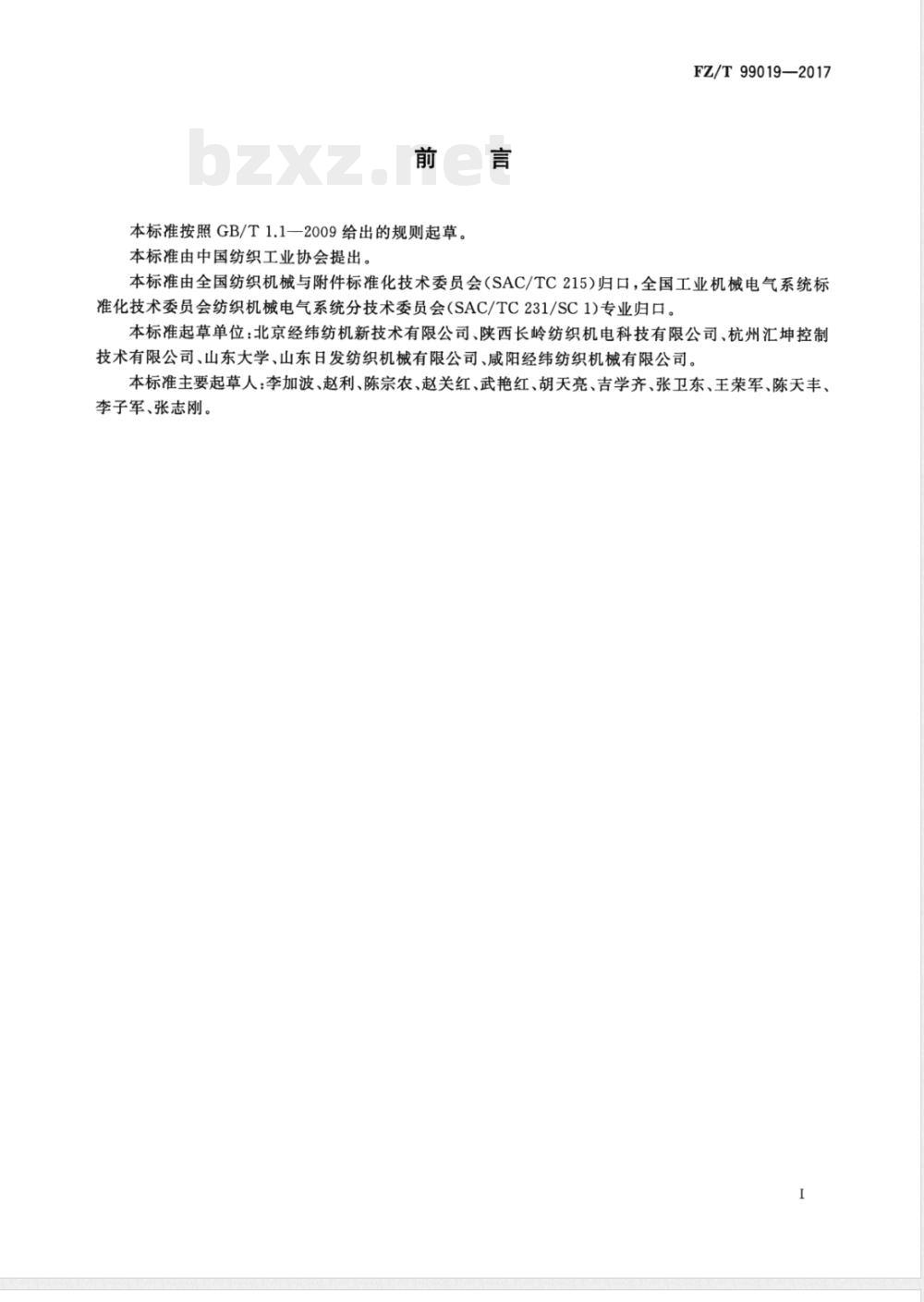

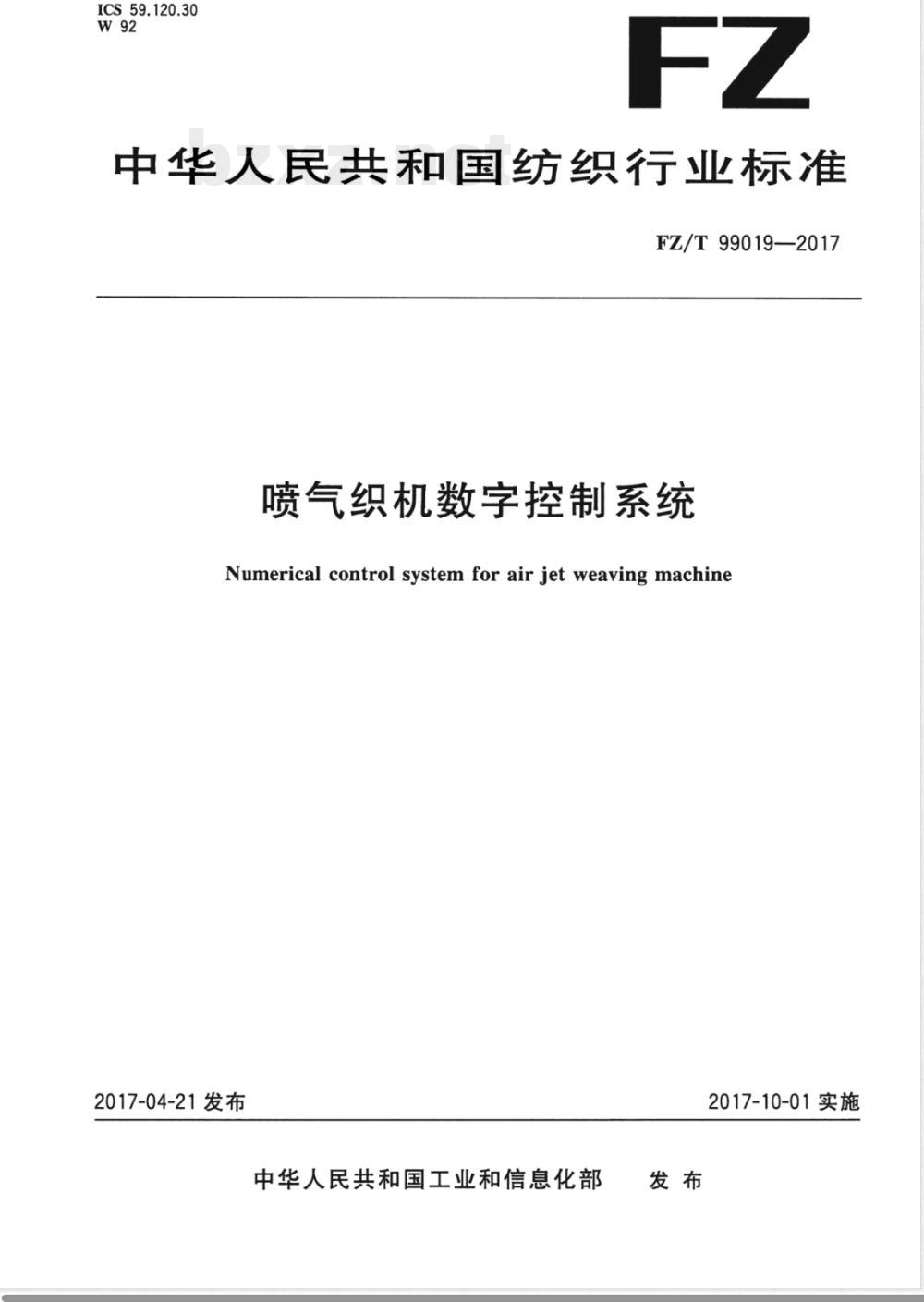

ICS 59.120.30 W92 FZ 中华人民共和国纺织行业标准 FZ/T 99019—2017 喷气织机数字控制系统 Numerical control system for air jet weaving machine 2017-04-21发布 中华人民共和国工业和信息化部发布 2017-10-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业协会提出。 本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口，全国工业机械电气系统标准化技术委员会纺织机械电气系统分技术委员会（SAC/TC231/SC1）专业归口。 本标准起草单位：北京经纬纺机新技术有限公司、陕西长岭纺织机电科技有限公司、杭州汇坤控制技术有限公司、山东大学、山东日发纺织机械有限公司、咸阳经纬纺织机械有限公司。 本标准主要起草人：李加波、赵利、陈宗农、赵关红、武艳红、胡天亮、吉学齐、张卫东、王荣军、陈天丰、李子军、张志刚。 1 范围 本标准规定了喷气织机数字控制系统的术语和定义、要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于具有多项开口、电子引纬、电子送经、电子卷取等组成的喷气织机数字控制系统（以下简称：数字控制系统）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB 4208 外壳防护等级（IP代码） GB/T 16935.1—2008 低压系统内设备的绝缘配合 第1部分：原理、要求和试验（idt IEC 60664-1：2007） GB/T 17626.2 电磁兼容试验和测量技术 静电放电抗扰度试验 GB/T 17626.3 电磁兼容试验和测量技术 射频电磁场辐射抗扰度试验 GB/T 17626.4 电磁兼容试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T 17626.5 电磁兼容试验和测量技术 浪涌（冲击）抗扰度试验 GB/T 17626.6 电磁兼容试验和测量技术 射频场感应的传导骚扰抗扰度 GB/T 17626.11 电磁兼容试验和测量技术 电压暂降、短时中断和电压变化抗扰度试验 GB/T 21067—2007 工业机械电气设备 电磁兼容通用抗扰度要求 FZ/T 90054 纺织机械仪器仪表产品包装 FZ/T 94058 喷气织机相关规范 FZ/T 99014—2014 纺织机械电气设备通用技术条件 3 术语和定义 下列术语和定义适用于本文件。 3.1 误探 没有纬纱到达探纬头位置时，数字控制系统探测到纬纱信号。 3.2 漏探 有纬纱到达探纬头位置时，数字控制系统没有探测到纬纱信号。 3.3 长纬H2 fault 纬纱超过长纬探纬头（H2）的位置。 3.4 短纬H1 fault 纬纱没有到达短纬探纬头（H1）的位置。 3.5 花型 基本的花色信息和综框动作信息。 3.6 系统参数 与喷气织机机型配置有关的参数。 3.7 工作参数 数字控制系统正常工作所需参数。 4 要求 4.1 功能 4.1.1 纬纱控制 应能适配单色、双色或多色织造系统。 4.1.2 织轴类型 应能适配单织轴、左右双织轴、上下双织轴等多种织轴类型，适用不同织物品种的要求。 4.1.3 开口类型 应能适配曲柄连杆、积极凸轮、消极凸轮、多臂、提花等多种开口类型，适用不同织物品种的要求。 4.1.4 工作模式 应能适配正常织造模式、慢引纬织造模式、测试模式等多种工作模式。 4.1.5 输入输出接口 应具有图形化的人机交互界面，并具备标准输入输出接口，如CAN接口、485接口、以太网接口。 应至少具备一种文件交互接口（如USB接口），用于花型文件的传输。 4.1.6 联网接口 应具备设备互联功能的接口。 4.1.7 花型存储 存储花型数量应不少于5个。 4.1.8 花型处理 花型文件可根据需要调用、在线编辑，并可以在机台之间相互复制，方便操作。 4.1.9 参数设定 数字控制系统应能对系统参数和工作参数进行设置或在线修正，并具有权限设置功能。 4.1.10 上电自检 数字控制系统上电后应能对受控各对象进行自动测试。 4.1.11 断电记忆 外部供电系统发生断电时，数字控制系统应能立即保存相关信息，待供电恢复后系统可重启，但需人工确认后才能继续工作。
