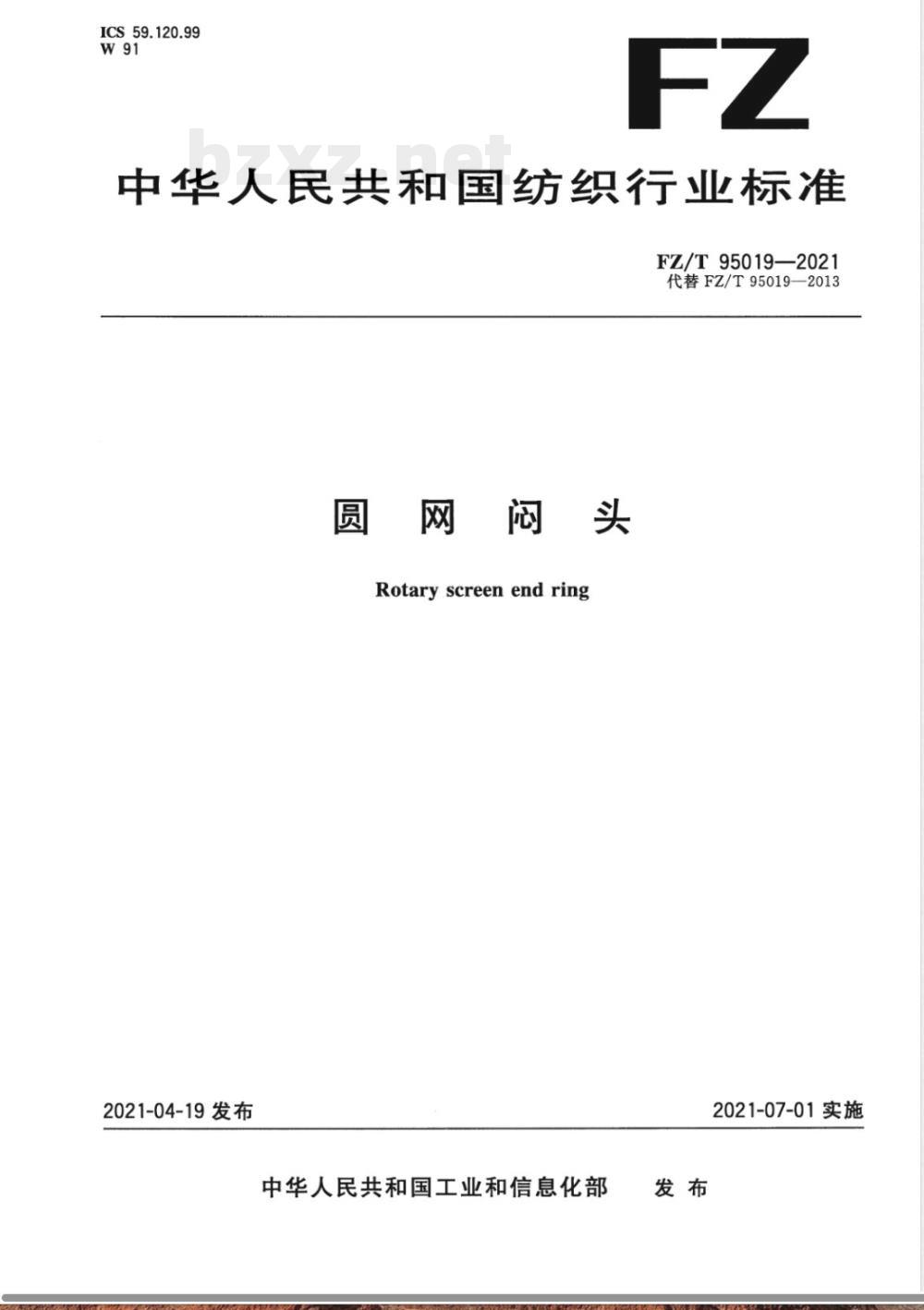

【其他行业标准】 圆网闷头

ICS59.120.99
中华人民共和国纺织行业标准
FZ/T95019—2021
代替FZ/T95019—2013
圆网闷头
Rotary screen end ring
2021-04-19发布
中华人民共和国工业和信息化部2021-07-01实施

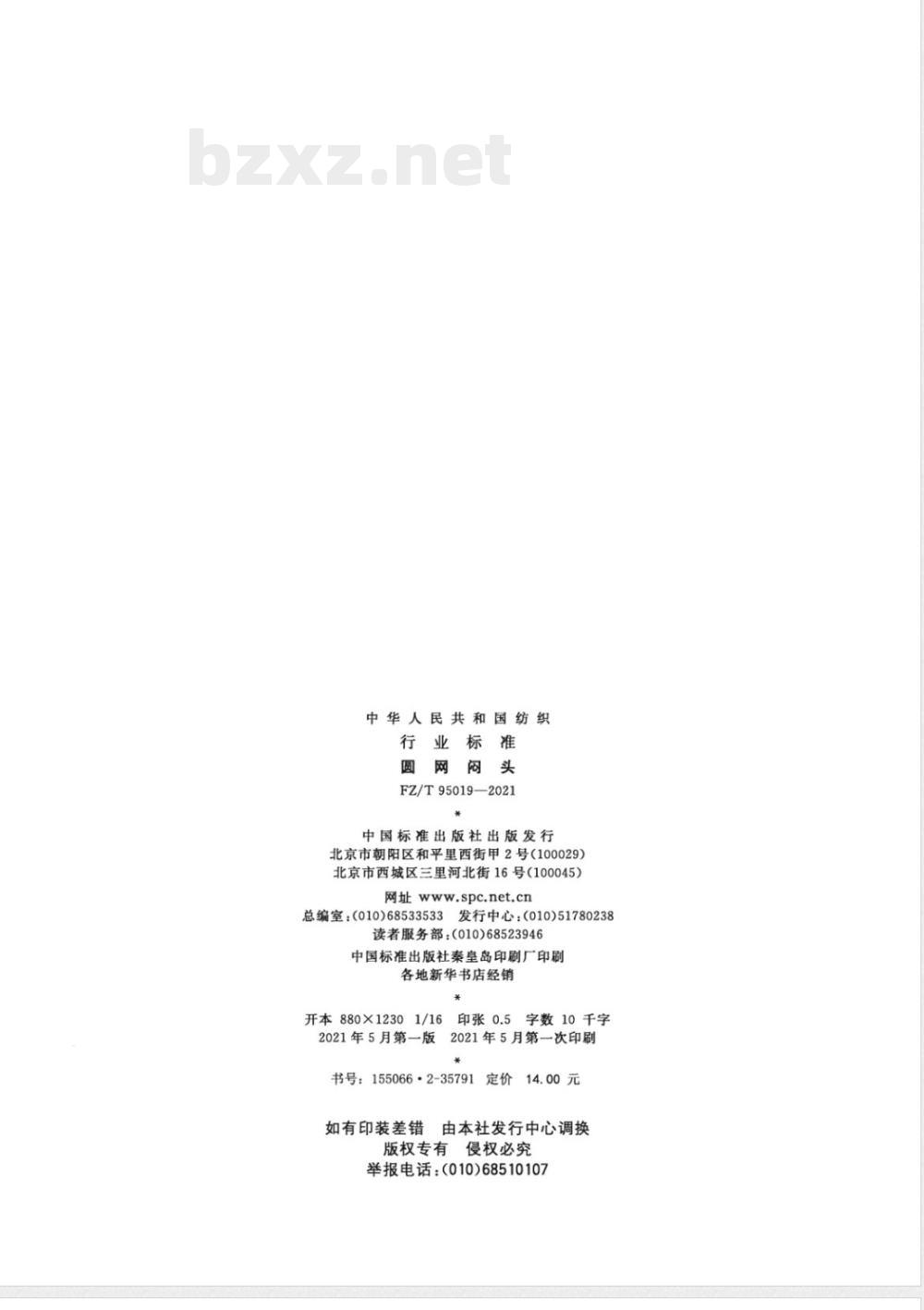

中华人民共和国纺织
行业标
圆网阀
FZ/T95019—2021
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：(010)68533533
发行中心：(010)51780238
读者服务部：(010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×1230
2021年5月第一版
印张0.5
字数10千字
2021年5月第一次印刷
书号：155066·2-35791定价
如有印装差错
由本社发行中心调换
版权专有
侵权必究
举报电话：（010)68510107

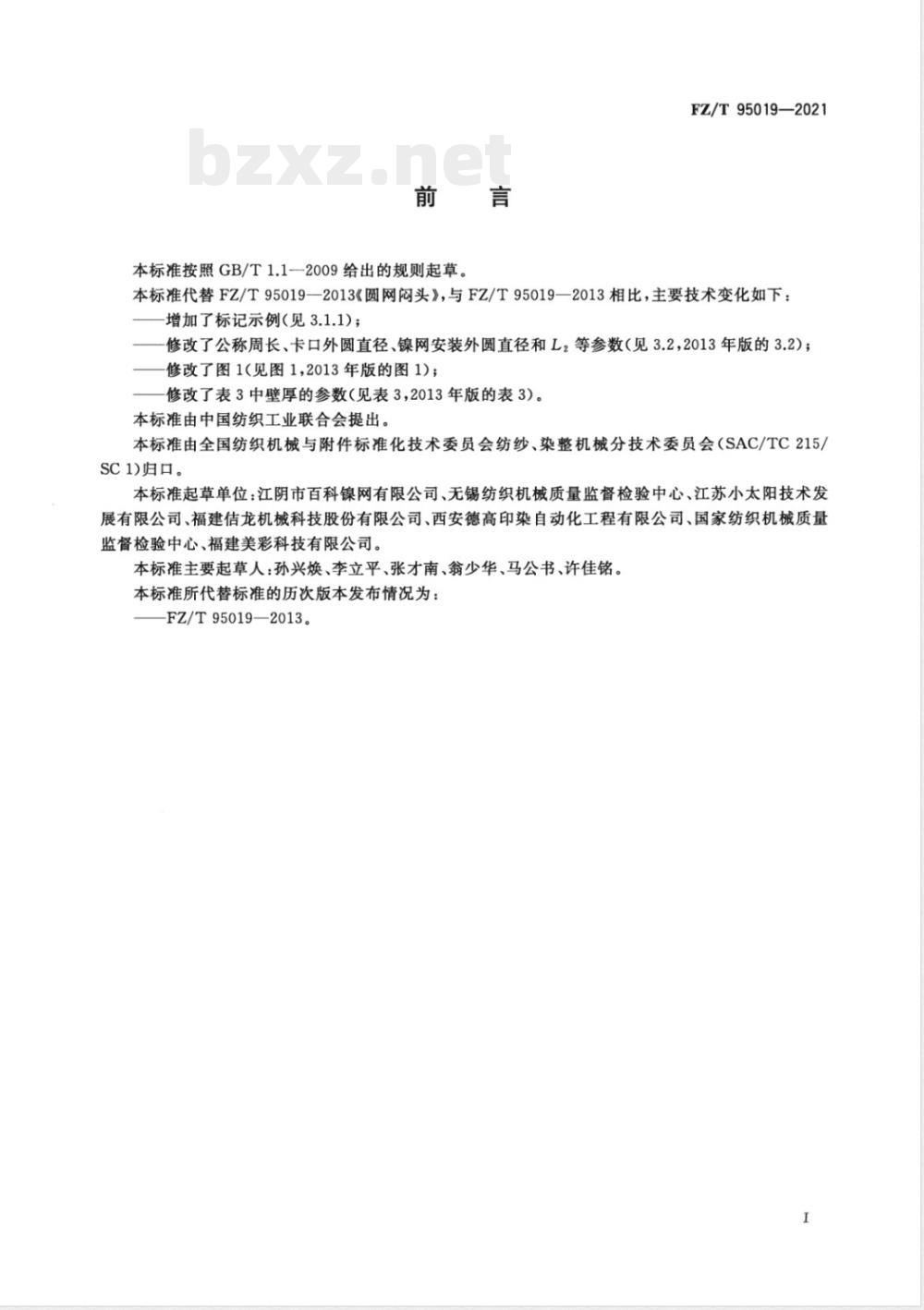

本标准按照GB/T1.1一2009给出的规则起草。FZ/T95019—2021
本标准代替FZ/T95019—2013《圆网闷头》，与FZ/T95019—2013相比，主要技术变化如下：增加了标记示例（见3.1.1)；
修改了公称周长、卡口外圆直径、镍网安装外圆直径和L2等参数（见3.2，2013年版的3.2)；修改了图1（见图1,2013年版的图1)；修改了表3中壁厚的参数（见表3，2013年版的表3）。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1)归口。
本标准起草单位：江阴市百科镍网有限公司、无锡纺织机械质量监督检验中心、江苏小太阳技术发展有限公司、福建估龙机械科技股份有限公司、西安德高印染自动化工程有限公司、国家纺织机械质量监督检验中心、福建美彩科技有限公司。本标准主要起草人：孙兴焕、李立平、张才南、翁少华、马公书、许佳铭。本标准所代替标准的历次版本发布情况为：-FZ/T95019—2013。

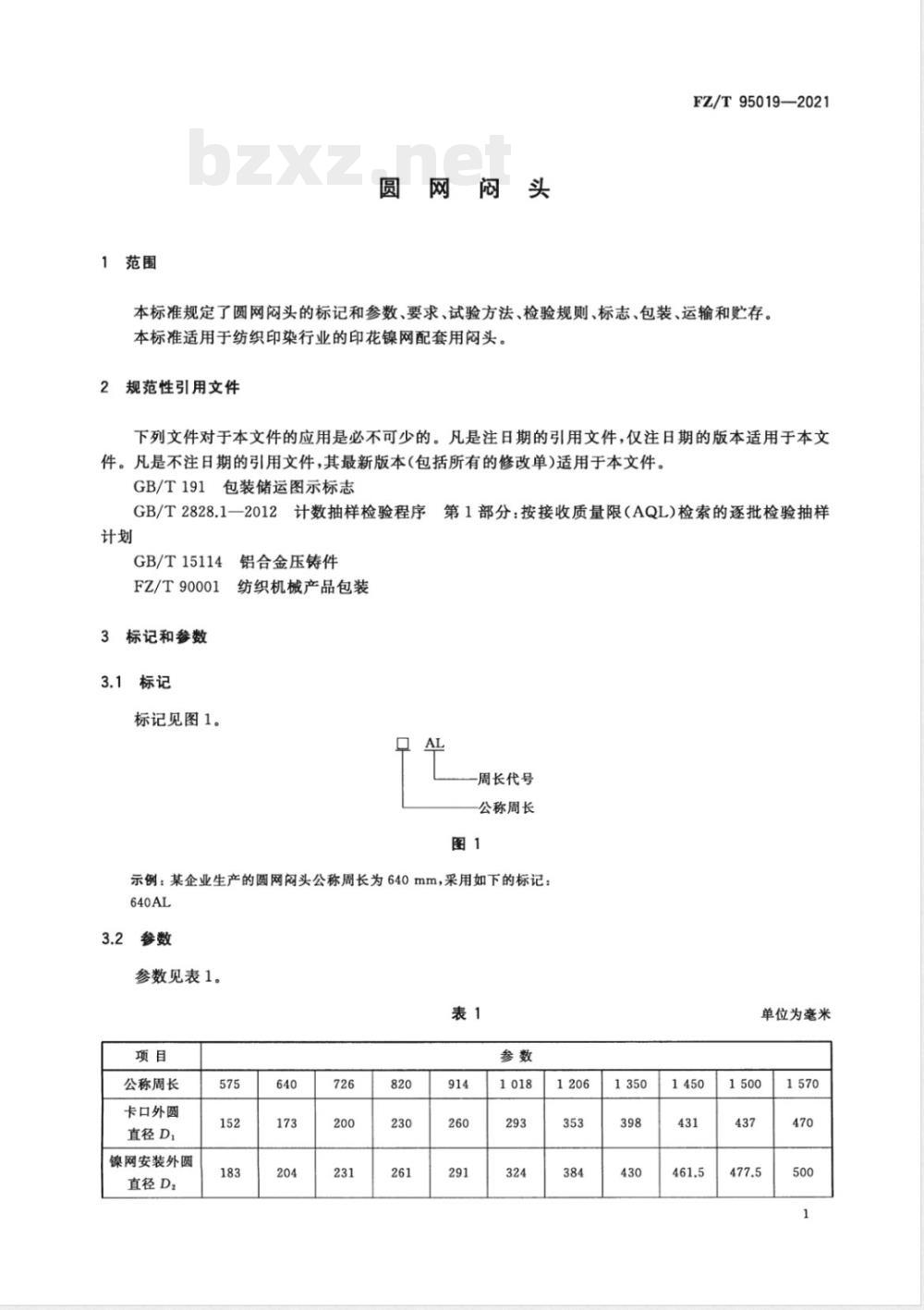

1范围
圆网闷头
FZ/T95019-—2021
本标准规定了圆网闷头的标记和参数、要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于纺织印染行业的印花镍网配套用闷头。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T191包装储运图示标志
GB/T2828.1—2012计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划
GB/T15114
铝合金压铸件
FZ/T90001
纺织机械产品包装
3标记和参数
3.1标记
标记见图1。
周长代号
公称周长
示例：某企业生产的圆网闷头公称周长为640mm，采用如下的标记：640AL
参数见表1。
公称周长
卡口外圆
直径D，
镍网安装外圆
直径D2
单位为毫米
FZ/T95019—2021

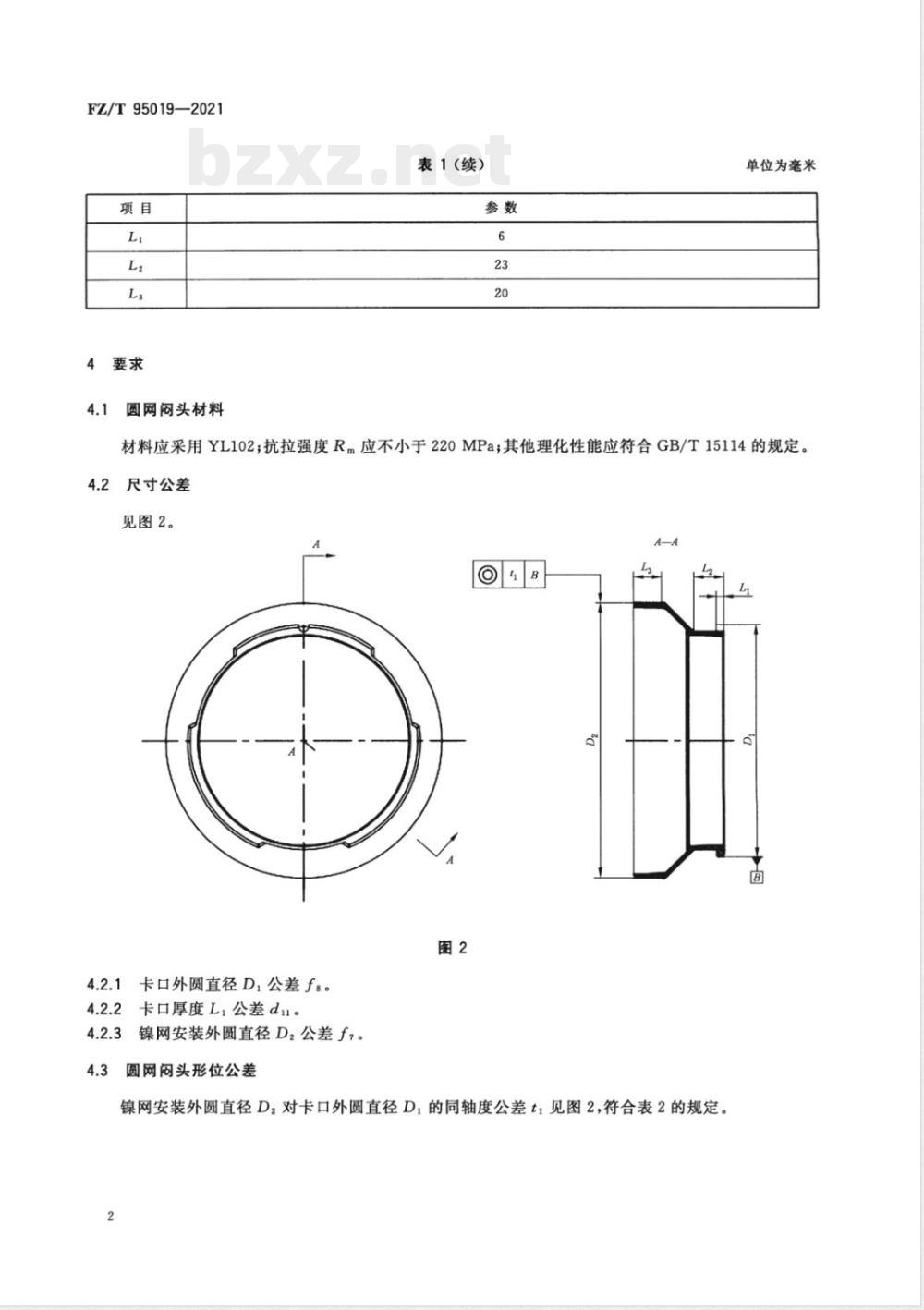

4要求
圆网闷头材料
表1（续）
单位为毫米
材料应采用YL102；抗拉强度R㎡应不小于220MPa；其他理化性能应符合GB/T15114的规定。4.2尺寸公差
见图2。
4.2.1卡口外圆直径D,公差fs。
4.2.2卡口厚度L，公差dn。
4.2.3镍网安装外圆直径D2公差f7。4.3
圆网阀头形位公差
镍网安装外圆直径D2对卡口外圆直径D1的同轴度公差t1见图2,符合表2的规定。4.4
公称周长
同轴度公差t
圆网闷头壁厚
≤820
≤p0.025
圆网闷头壁厚应符合表3的规定。项目
公称周长
5卡口外圆表面粗糙度
《726
卡口外圆接触面的表面粗糙度为Ra3.2μm。4.6
外观质量
表面无裂纹、欠铸和任何穿透性缺陷。试验方法
材料(4.1)，按GB/T15114的规定检测。参数
FZ/T95019—2021
单位为毫米
单位为毫米
卡口外圆直径D1公差（4.2.1）、镍网安装外圆直径D2公差（4.2.3），用外径千分尺检测。5.2
卡口厚度L，公差（4.2.2），用游标卡尺检测。5.4
镍网安装外圆直径D2对卡口外圆直径D，的同轴度公差（4.3)，用千分表检测。5.5
圆网闷头壁厚（4.4)，用超声波测厚仪或壁厚千分尺检测。卡口外圆接触面的表面粗糙度（4.5），用表面粗糙度样板比对检验或用表面粗糙度仪测定。其余项目，感官检测。
检验规则
型式检验
产品在下列情况之一时，应进行型式检验：生产过程中，如结构、材料、工艺有较大改变，可能影响产品性能时；b)
新产品鉴定或老产品转厂定型生产时；出厂检验结果与上次型式检验有较大差异时；产品停产两年以上恢复生产时；d)
第三方进行质量检验时。
检验项目：第4章。
FZ/T95019—2021
6.2出厂检验
6.2.1产品均应经生产企业检验部门检验合格，并附有合格证方能出厂。6.2.2检验项目：4.2、4.3、4.5、4.6。6.3抽样方法和判定规则
6.3.1按GB/T2828.1一2012的规定，采用正常检验一次抽样方案，从正常检验开始，选用一般检验水平I，接收质量限AQL为1.0。
6.3.2样本经过检验，若不合格品数小于拒收数，则判定该样本符合标准的要求；反之，判定该样本不符合标准的要求。
6.4其他
产品出厂1年内，用户厂在进行安装、调试中发现有不符合本标准时，由制造方负责会同使用方共同处理。
7标志bzxz.net
7.1圆网闷头的非工作面上标识产品标记。7.2包装箱上的储运图示标志，按GB/T191的规定。8包装、运输和贮存
8.1产品的包装，按FZ/T90001的规定。8.2产品在运输过程中，包装箱应按规定的朝向安置，不得倾斜或改变方向。8.3产品出厂后，在良好的防雨及通风贮存条件下，包装箱内的产品防潮、防锈有效期为1年。版权专有侵权必究
书号：155066·2-35791
FZ/T95019-2021
刮涂服童真伤
