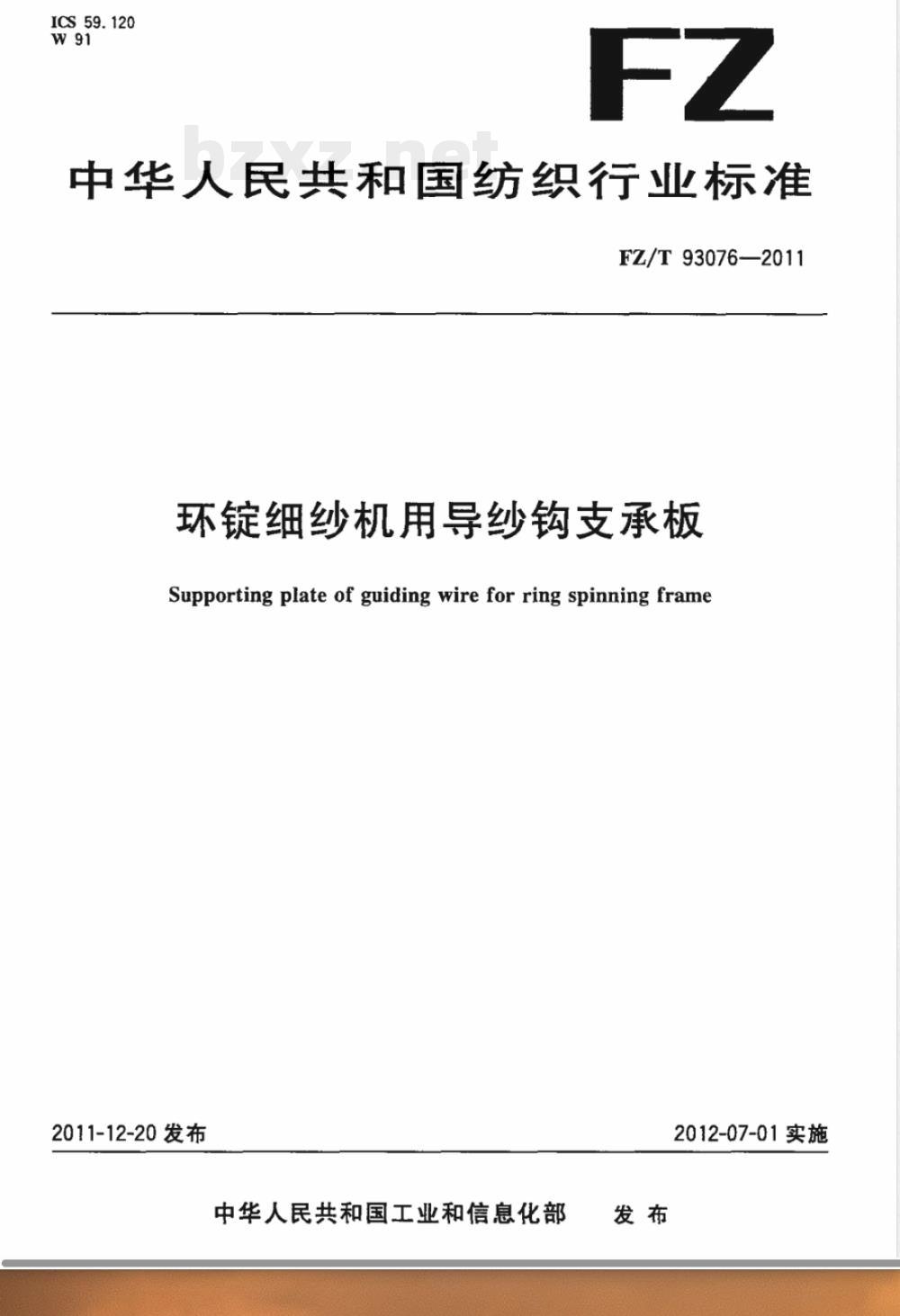

ICS.59.120
中华人民共和国纺织行业标准
FZ/T93076—2011
环锭细纱机用导纱钩支承板
Supporting plate of guiding wire for ring spinning frame2011-12-20 发布
中华人民共和国工业和信息化部发布
2012-07-01实施

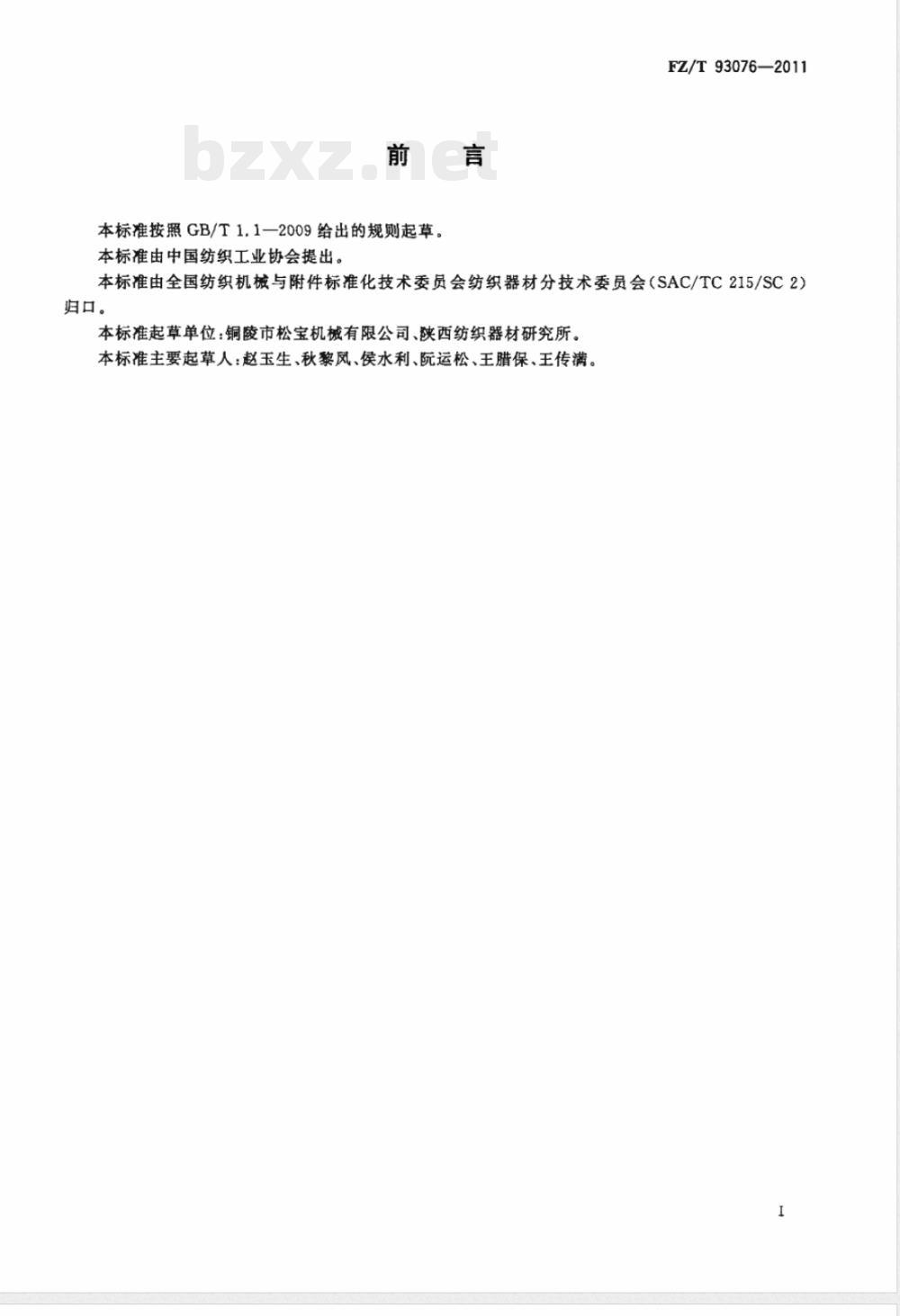

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业协会提出。FZ/T93076-2011
本标准由全国纺织机械与附件标准化技术委员会纺织器材分技术委员会（SAC/TC215/SC2）归口。
本标准起草单位：铜酸市松宝机械有限公司、陕西纺织器材研究所。本标准主要起草人：赵玉生、秋黎风、侯水利、阮运松、王腊保、王传满。1范围
环锭细纱机用导纱钩支承板
FZ/T93076—2011
本标准规定了环锭细纱机用导纱钩支承板的术语和定义、分类和标记、要求、试验方法、检验规则和包装、标志、运输、储存。
本标准适用于环锭细纱机用导纱钩支承板（以下简称“导纱板”）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件GB/T191包装储运图示标志
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划GB/T2829周期检验计数抽样程序及表（适用于对过程稳定性的检验）GB/T4340.1金属材料维氏硬度试验第1部分：试验方法3术语和定义
下列术语和定义适用于本文件。3.1
tsupportingplateofguidingwire导板

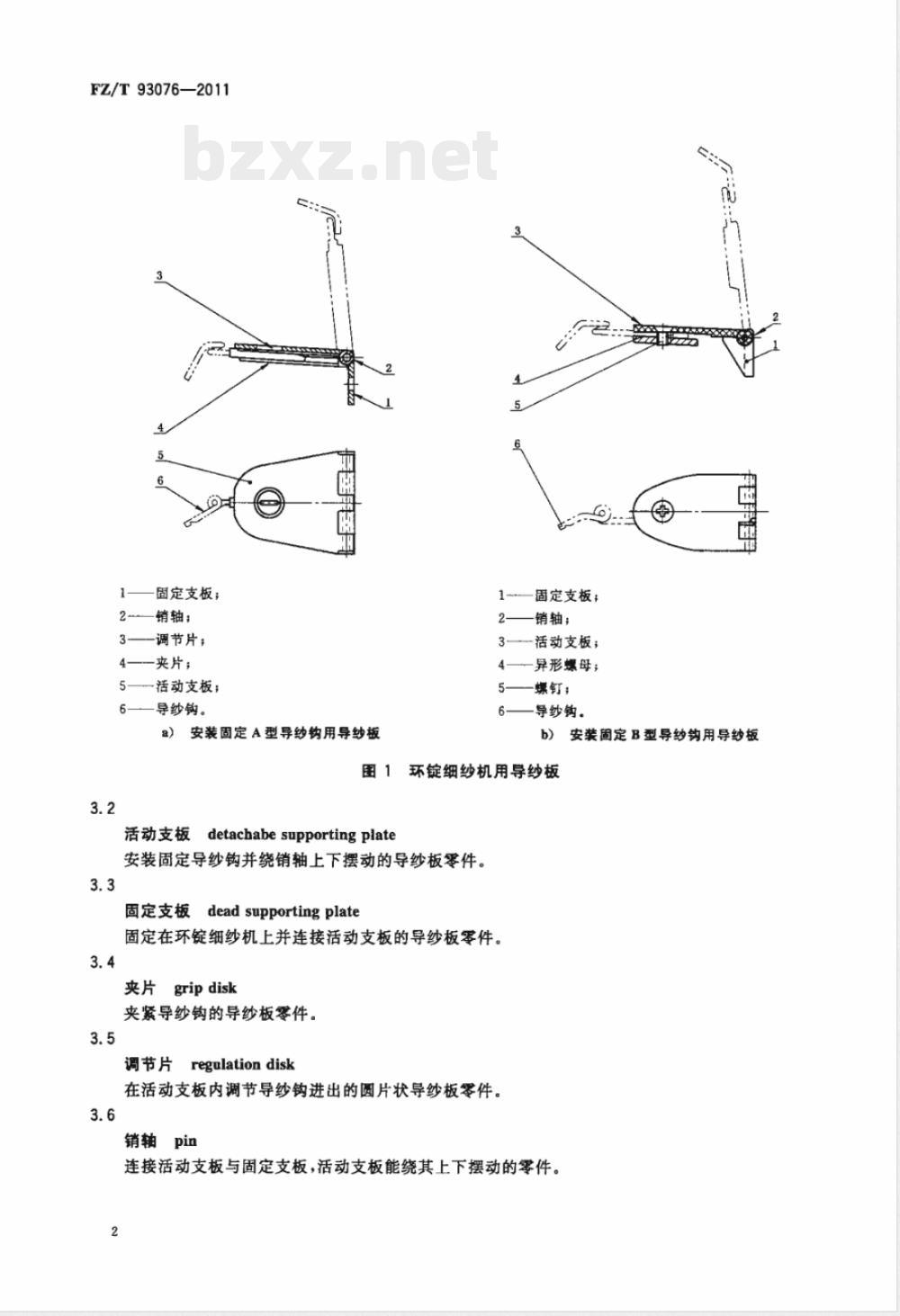

在环锭细纱机上安装固定导纱钩的装置（见图1)。FZ/T93076—2011
固定支板；
2销轴；
一调节片；
一夹片；
5—一活动支板；
导纱钩。
a）安装固定A型导纱钩用导纱板图1
活动支板detachabesupportingplate固定支板；
销轴；
3—活动支板；
4—异形螺母；
螺钉：
导纱钩。
b）安装固定B型导纱钩用导纱板环锭细纱机用导纱板
安装固定导纱钩并绕销轴上下摆动的导纱板零件。3.3
deadsupportingplate
固定支板
固定在环锭细纱机上并连接活动支板的导纱板零件。3.4
夹片grip disk
夹紧导纱钩的导纱板零件。
regulationdisk
调节片
在活动支板内调节导纱钩进出的圆片状导纱板零件。3.6
销轴pin
连接活动支板与固定支板，活动支板能绕其上下摆动的零件。2

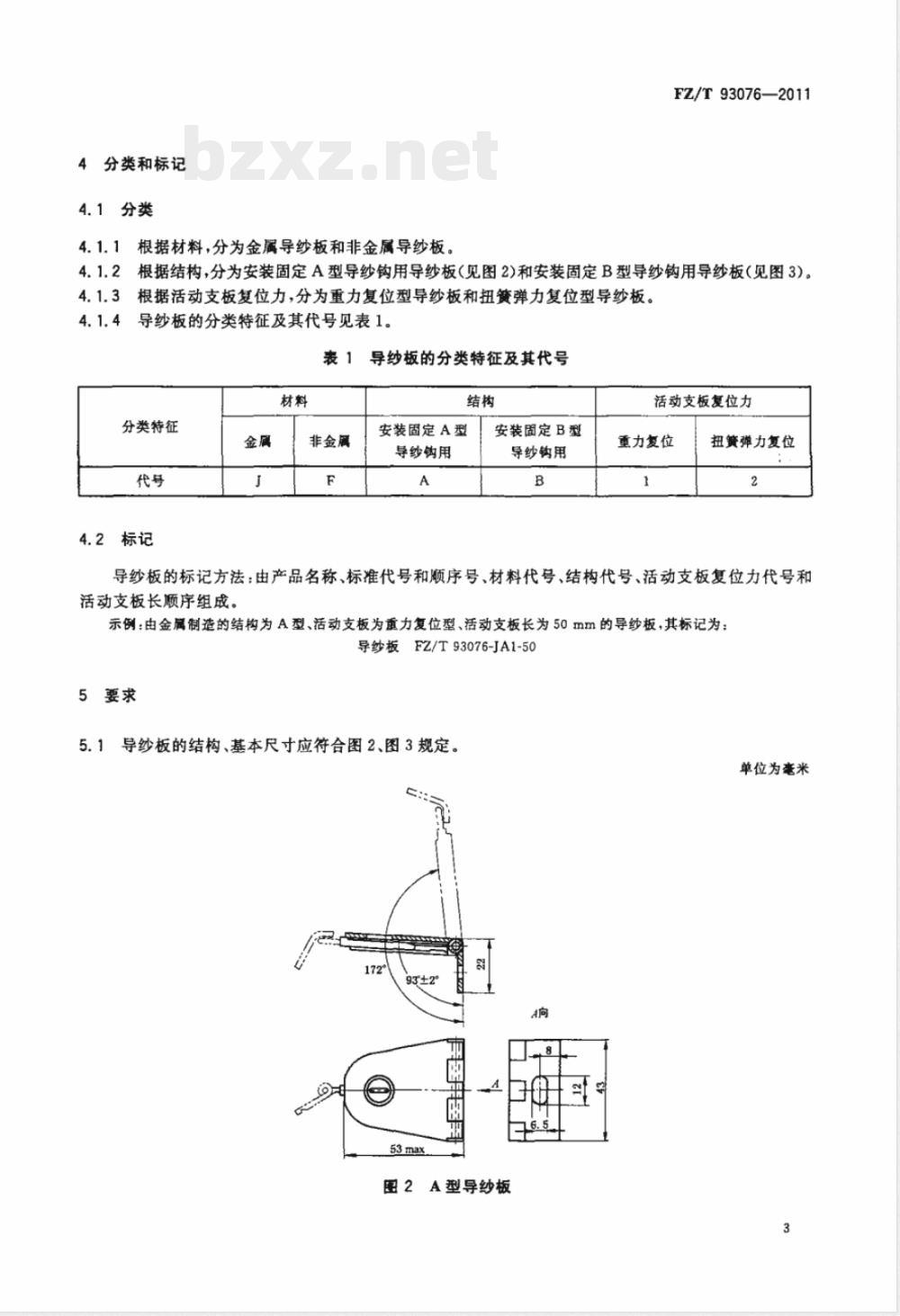

4分类和标记
4.1分类
4.1.1根据材料，分为金属导纱板和非金属导纱板。FZ/T93076—2011
4.1.2根据结构，分为安装固定A型导纱钩用导纱板（见图2)和安装固定B型导纱钩用导纱板（见图3）。4.1.3根据活动支板复位力，分为重力复位型导纱板和扭簧弹力复位型导纱板。4.1.4导纱板的分类特征及其代号见表1。表1导纱板的分类特征及其代号
分类特征
4.2标记
非金属
安装固定A型
导纱钩用
安装固定B型
导纱钩用
活动支板复位力
重力复位
扭簧弹力复位
导纱板的标记方法：由产品名称、标准代号和顺序号、材料代号、结构代号、活动支板复位力代号和活动支板长顺序组成。
示例：由金属制造的结构为A型、活动支板为重力复位型、活动支板长为50mm的导纱板，其标记为导纱板FZ/T93076-JA1-50
5要求
5.1导纱板的结构、基本尺寸应符合图2、图3规定。单位为毫米
图2A型导纱板
FZ/T93076—2011
图3B型导纱板
5.2夹片、调节片工作表面硬度应为400HVo.1～500HV0.1。·A询
5.3活动支板应上、下摆动灵活，当向上方抬起再释放后应能自动复位。5.4导纱板应为黑色，色泽应均匀一致；其表面应光滑、无毛刺。6试验方法
6.1基本尺寸应用游标卡尺测定。6.2检测硬度时，应按GB/T4340.1的规定进行。6.3手感、目测活动支板摆动的灵活性及其自动复位功能。6.4导纱板的外观质量及表面色泽目测。7检验规则
7.1总则
7.1.1导纱板应通过以下类别的检验：a）型式检验；
b）出厂检验。
单位为旁米
7.1.2型式检验和出厂检验应由制造厂质量检验部门负责进行，订货方也可按本标准中的出厂检验规定在1个月内对购进的导纱板进行验收；根据订货方要求，制造厂应提供出厂检验所在周期的型式检验报告。
7.1.3在型式检验或出厂检验中，被检验的样本单位若有不符合本标准表2、表3对检验项目的有关4
规定时，即为不合格；有一个或一个以上不合格，即为不合格品。7.2检验
7.2.1型式检验
FZ/T93076-—2011
7.2.1.1连续生产的导纱板应定期进行型式检验，在改进结构、主要制造工艺，更换材料或中断生产后再恢复生产时，也应进行型式检验。7.2.1.2型式检验应按GB/T2829中判别水平Ⅱ的次抽样方案，型式检验方案由表2给出。表2导纱板的型式检验方案
检验项目名称
活动支板最大尺寸
夹片、调节片硬度
活动支板灵活性
外观质量及表面色泽
出厂检验
要求的章条号
经型式检验合格后，方可进行出广检验。试验方法的章条号
不合格质水平
不合格分类
7.2.2.2每批导纱板应以个为样本单位进行出厂检验，出厂检验应按GB/T2828.1中的一次抽样方案，从正常检验开始，出厂检验方案由表3给出。表3导纱板的出厂检验方案
检验项目名称
活动支板最大尺寸
活动支板灵活性
外观质量及表面色泽
包装、标志、运翰、储存
要求的章条号
试验方法的章条号
导纱板应经检验合格并附有合格证，方可进行包装。接收质量限
导纱板应采用多件包装方法，采用纸或塑料或其他材料制成的包装盒盛装。8.1.2
导纱板运往外地时应加外包装，外包装应采用硬包装箱或双瓦楞纸箱。8.2
每个包装盒上标明：
制造厂名和商标；
产品标记；
数量；
生产批号或生产日期。
不合格分类
FZ/T93076—2011
外包装箱上标明：
运输包装收发货标志：
1）制造厂名和商标；
2）产品标记；
3）盒数和数量；
4）毛重；
生产批号或生产日期：
体积（长×宽×高=m\）。
）包装储运图示标志：“怕雨”、“易碎物品”标志应符合GB/T191规定。b)
8.3运输
搬运导纱板时应轻拿、轻放，运输中应加盖遮篷。8.4储存
导纱板应储存在通风干燥并无腐蚀性介质的环境中。6bzxZ.net
