ICS_59.120.01

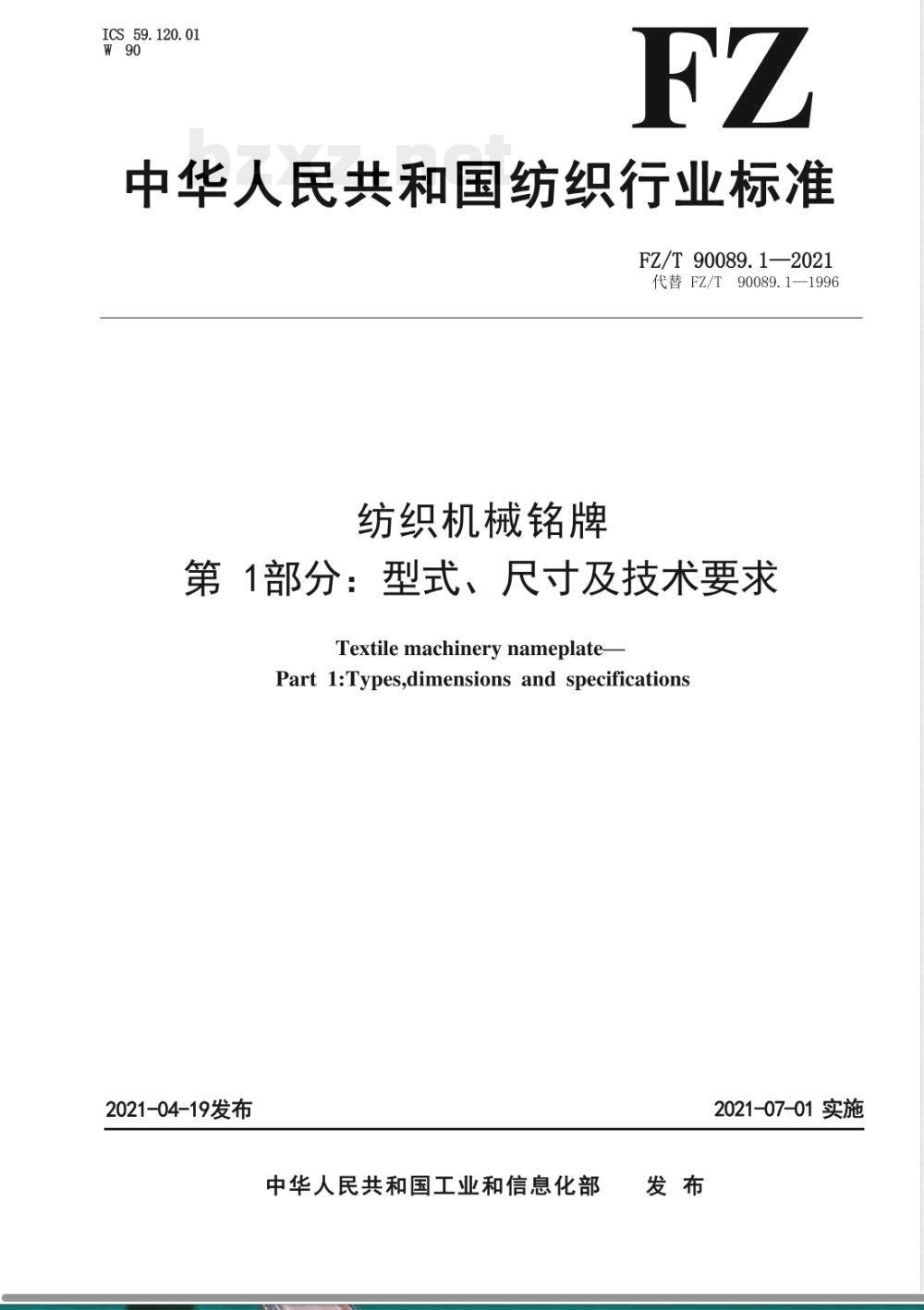

中华人民共和国纺织行业标准
FZ/T90089.1—2021
代替FZ/T90089.1-1996
纺织机械铭牌
第1部分：型式、尺寸及技术要求Textile machinery nameplate
Part 1:Types,dimensions and specifications2021-04-19发布
中华人民共和国工业和信息化部发布
2021-07-01 实施
FZ/T90089《纺织机械铭牌》分为两个部分：第1部分：型式、尺寸及技术要求第2部分：内容
本部分为FZ/T90089
的第1部分。
本部分按照GB/T1.1一2009给出的规则起草。FZ/T90089.1—2021
本部分代替FZ/T90089.1—1996《纺织机械铭牌型式、尺寸及技术要求》，与FZ/T90089.1—1996相比，主要技术变化如下：
-将两孔的铭牌尺寸和四孔的铭牌尺寸合并为“表1铭牌尺寸”，并根据实际使用情况进行缩减整合，取消B:L为1：1.25、1:2、1:3.2的铭牌尺寸（见表1，1996年版的表1、表2）；删除了采用GB/T867半圆头铆钉紧固的相关内容（见1996年版的5.1.1和表3）；-增加了紧固用钉规格，修改安装孔尺寸（见表2，1996年版的表4）；增加了安装孔直径的极限偏差（见表3）；修改了技术要求中字符、材料、外观要求、性能要求（见4.2～4.5，1996年版的5.4～5.7）；一删除了“检验规则”（见1996年版的第7章）；删除了“标志、包装、运输、贮存”（见1996年版的第8章）。本部分由中国纺织工业联合会提出。本部分由全国纺织机械与附件标准化技术委员会(SAC/TC215)归口。本部分主要起草单位：经纬纺织机械股份有限公司、青岛宏大纺织机械有限责任公司、浙江越剑智能装备股份有限公司、郑州宏大新型纺机有限责任公司、常德纺织机械有限公司、浙江方正轻纺机械检测中心有限公司、天津宏大纺织科技有限公司、中国纺织机械协会、恒天重工股份有限公司、经纬智能纺织机械有限公司、浙江中特智能装备股份有限公司、浙江日发纺机技术有限公司、浙江精功科技股份有限公司、浙江理工大学、绍兴市质量技术监督检测院、中国纺织机械(集团)有限公司。本部分主要起草人：耿佃云、王莉、瀚静、郭志杰、刘斌、王玥、李瑞霞、郝维珍、王静怡、袁海萍、邵开元、李兵、李波、胡弘波、虞跃华、王剑浪、汝欣、杜锡勇、胡旭东、吕永法、王少平、袁嫣红、钱玉、董振方、盛子九、赵娟、王立新。本部分所代替标准的历次版本发布情况为：FJ120.1—1961、FJ120.1—1963、FJ120.1—1979、FJ120.1—1987;FZ/T 90089.1—1996。

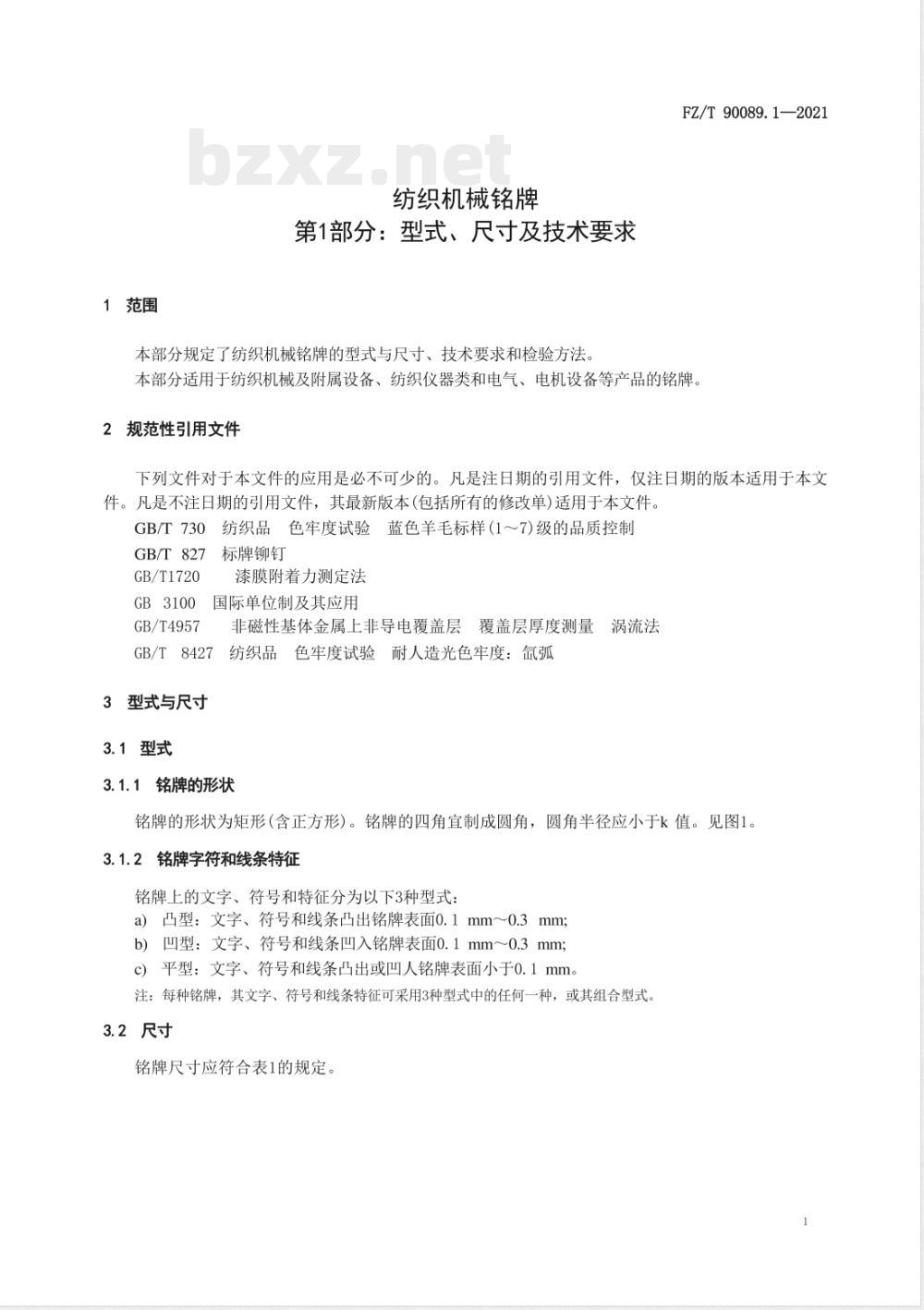

1范围
纺织机械铭牌
第1部分：型式、尺寸及技术要求本部分规定了纺织机械铭牌的型式与尺寸、技术要求和检验方法。FZ/T 90089.1—2021
本部分适用于纺织机械及附属设备、纺织仪器类和电气、电机设备等产品的铭牌。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T730纺织品色牢度试验蓝色羊毛标样（1～7)级的品质控制GB/T 827
GB/T1720
GB3100
GB/T4957
标牌铆钉
漆膜附着力测定法
国际单位制及其应用
非磁性基体金属上非导电覆盖层覆盖层厚度测量涡流法GB/T8427
3型式与尺寸
3.1型式
纺织品色牢度试验耐人造光色牢度：氙弧3.1.1铭牌的形状
铭牌的形状为矩形(含正方形)。铭牌的四角宜制成圆角，圆角半径应小于k值。见图1。3.1.2铭牌字符和线条特征
铭牌上的文字、符号和特征分为以下3种型式：a）凸型：文字、符号和线条凸出铭牌表面0.1mm～0.3mm;b）凹型：文字、符号和线条凹入铭牌表面0.1mm～0.3mm；c）平型：文字、符号和线条凸出或凹人铭牌表面小于0.1mm。注：每种铭牌，其文字、符号和线条特征可采用3种型式中的任何一种，或其组合型式。3.2尺寸
铭牌尺寸应符合表1的规定。
FZ/T 90089. 1—2021
无边框
c）无边框
说明：
d—安装孔直径。
20×50
20×80
25×25
25×40
25×63
25×100
32×32
32×50
32×80
32×125
40×40

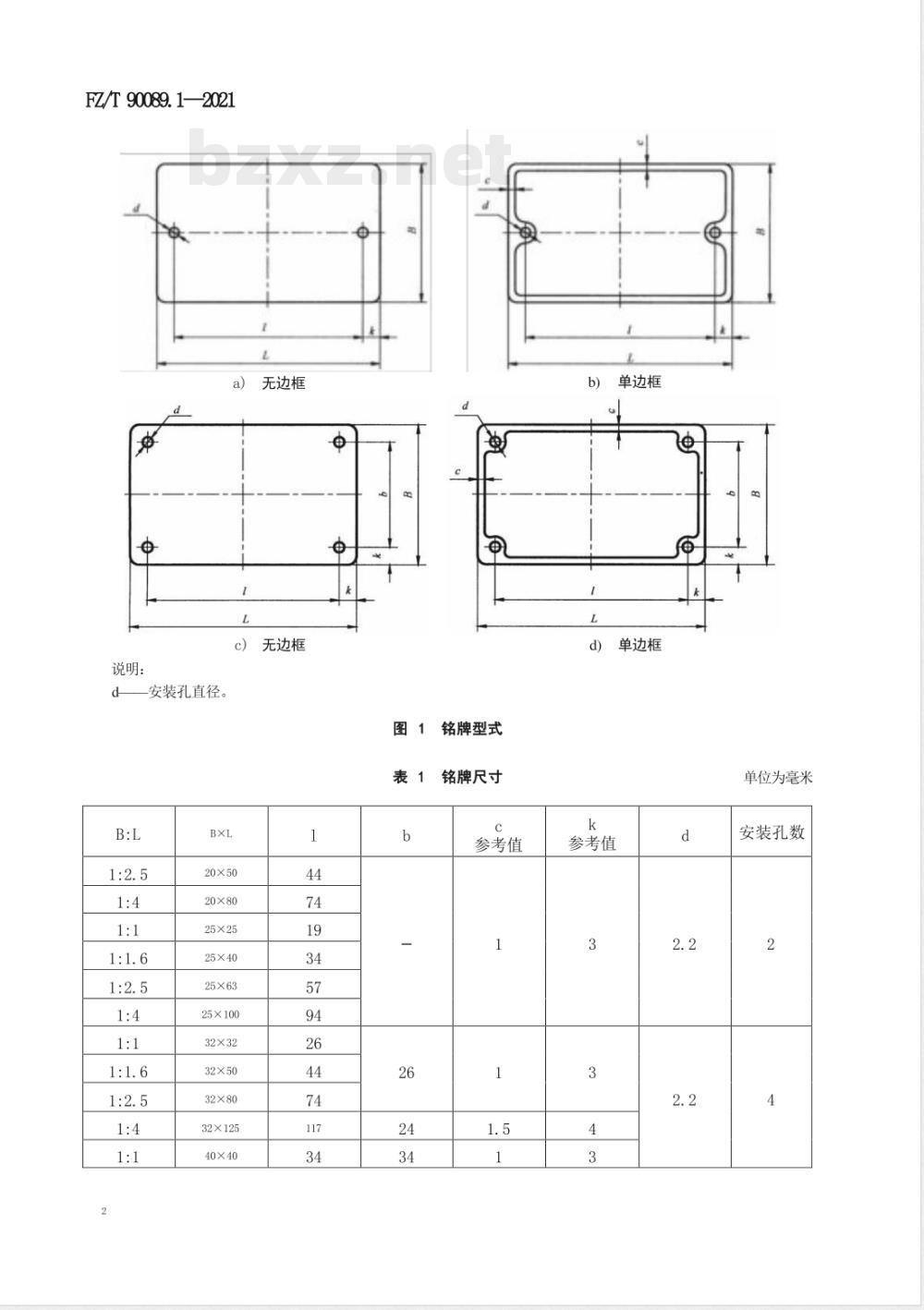

图1铭牌型式
表1铭牌尺寸
参考值
b）单边框
d）单边框
参考值
单位为毫米
安装孔数
40×63
40×100
40×160
50×50
50×80
50×130
50×200
63×63
63×160
63×250
80×80
80×130
80×200
80×315
100×100
100×160
100×250
125×125
125×200
160×160
160×250
200×200
200×315
250×250
250×400
250×630

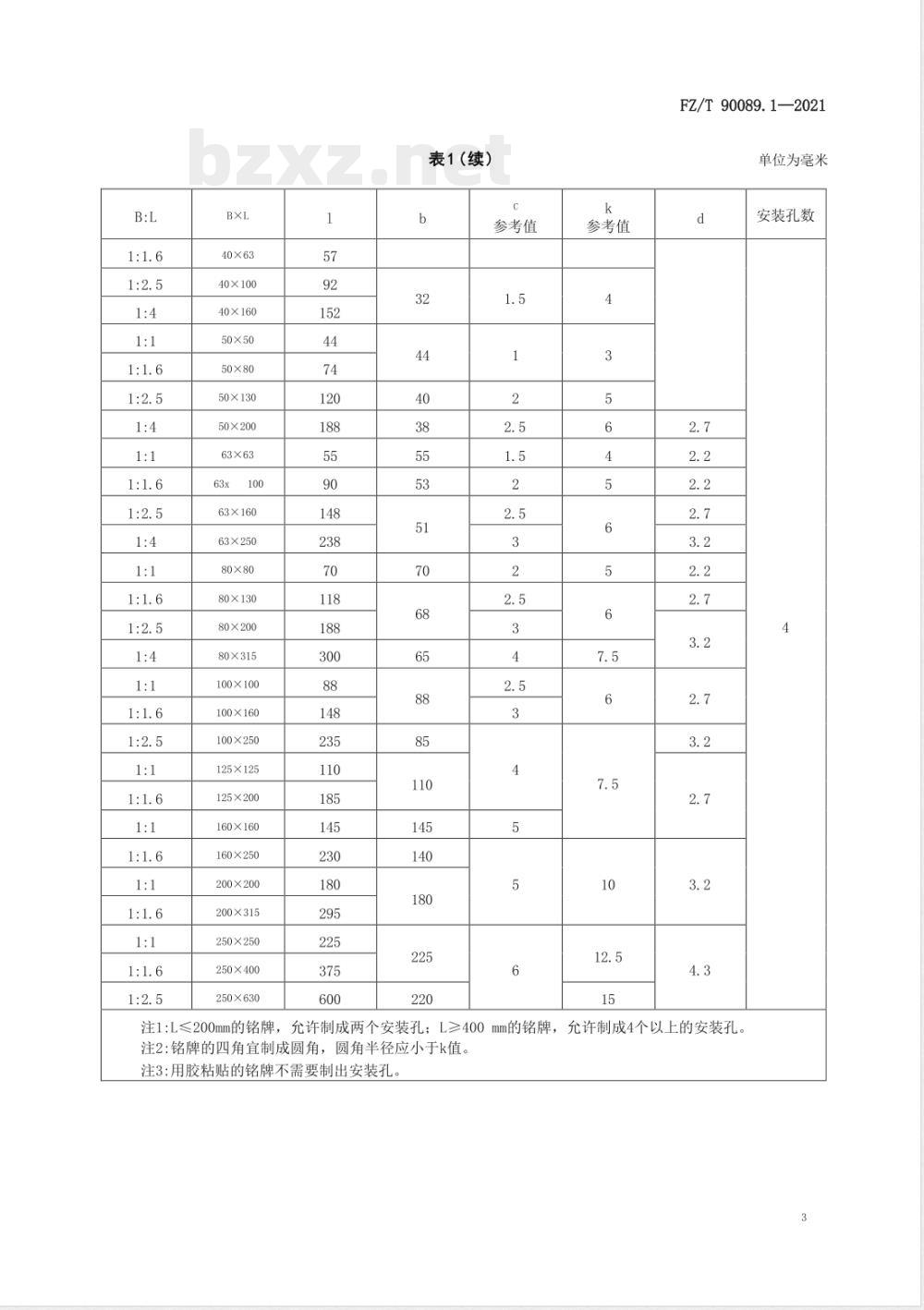

表1(续）
参考值
参考值
FZ/T90089.1—2021
单位为毫米
注1:L≤200mm的铭牌，
允许制成两个安装孔；L≥400mm的铭牌，允许制成4个以上的安装孔www.bzxz.net
注2：铭牌的四角宜制成圆角，［圆角半径应小于k值，
注3：用胶粘贴的铭牌不需要制出安装孔安装孔数
FZ/T90089.1—2021
4技术要求
4.1尺寸公差
4.1.1铭牌可用标牌铆钉(GB/T
827)、螺钉或其他方法紧固于产品上。4.1.2当铭牌与产品的预钻孔进行安装时，安装孔直径d按表2的规定。表2安装孔直径
紧固用钉直径
安装孔直径d
安装孔距(b、1)、轮廓尺寸(B、L)和安装孔直径(d）的极限偏差按表3规定。表3极限偏差
基本尺寸
极限偏差
≤250
>250～400
铭牌的平面度公差应符合表4的规定。表4
基本尺寸
平面度公差
4.2铭牌上的字符
平面度公差
>50100
>100～200
单位为毫米
单位为毫米
单位为毫米
铭牌上的汉字应采用国家正式颁布实施的简体汉字。特殊需要时允许使用繁体字。汉字推荐4.2.1
采用黑体和仿宋体，允许采用清晰美观、易辨认的其他字体。4.2.2铭牌中采用的量的名称、单位和单位符号应符合GB31004.3材料
的规定。
4.3.1铭牌的材料推荐选用工业纯铝1060、不锈钢06Cr19Ni10和10Cr17、黄铜板H62、热固性或热塑性塑料、不干胶薄膜等。
4.3.2粘贴铭牌应选用在不采用活化（如使用溶剂或加热）的条件下，能将铭牌牢固地粘贴在平整、光洁无油污的金属或非金属表面上的粘贴材料。4.3.3铭牌用金属板材的厚度推荐选用下列尺寸：0.3mm,0.5mm,0.81.5mm,2.0mm,3.0mm,4.0mm。
4.4外观要求
铭牌的周边不应有明显的毛刺和齿形及波形。mm.1.0mm.1.2
4.4.2铭牌上的字符的大小和线条粗细应整齐醒目、排列均匀，不应断缺和模糊不清。4.4.3
铭牌表面应平整光滑，色泽均匀，不应有裂纹、锈迹、泛色和明显的擦伤丝纹。mm,
FZ/T90089.1—2021
4.4.4铭牌涂镀层不应有气孔、气泡、雾状、污迹、皱纹、剥落或剥落迹象和明显的颗粒杂质。4.4.5粘贴铭牌不应出现折痕、皱纹、自卷撕裂和粘贴剂渗出等现象4.5性能要求
4.5.1铭牌涂层附着力不得低于GB/T1720中规定的4级。4.5.2铭牌经阳极氧化处理的正反面均应有氧化膜，着深色的正面氧化膜厚度不得小于10um,着浅色的不得小于5μm。
4.5.3铭牌颜色的耐光色牢度应符合GB/T730的规定：室内用不得低于4级；室外用不得低于6级。5检验方法
5.1尺寸（4.1.1～4.1.3）：用通用量具或极限量规检验。5.2平面度（4.1.4)：在平板上用直尺或塞尺检验。检验时不应施加引起铭牌变形的外力。5.3外观（4.4）：在日照度为5001x和视距不小于250mm的条件下，用正常视力正视检验。5.4涂层附着力（4.5.1）：按GB/T1720规定的方法进行检验5.5阳极氧化膜厚度（4.5.2）：按GB/T4957规定的方法进行检验5.6铭牌颜色的耐光色牢度（4.5.3）：按GB/T8427规定的方法进行检验
