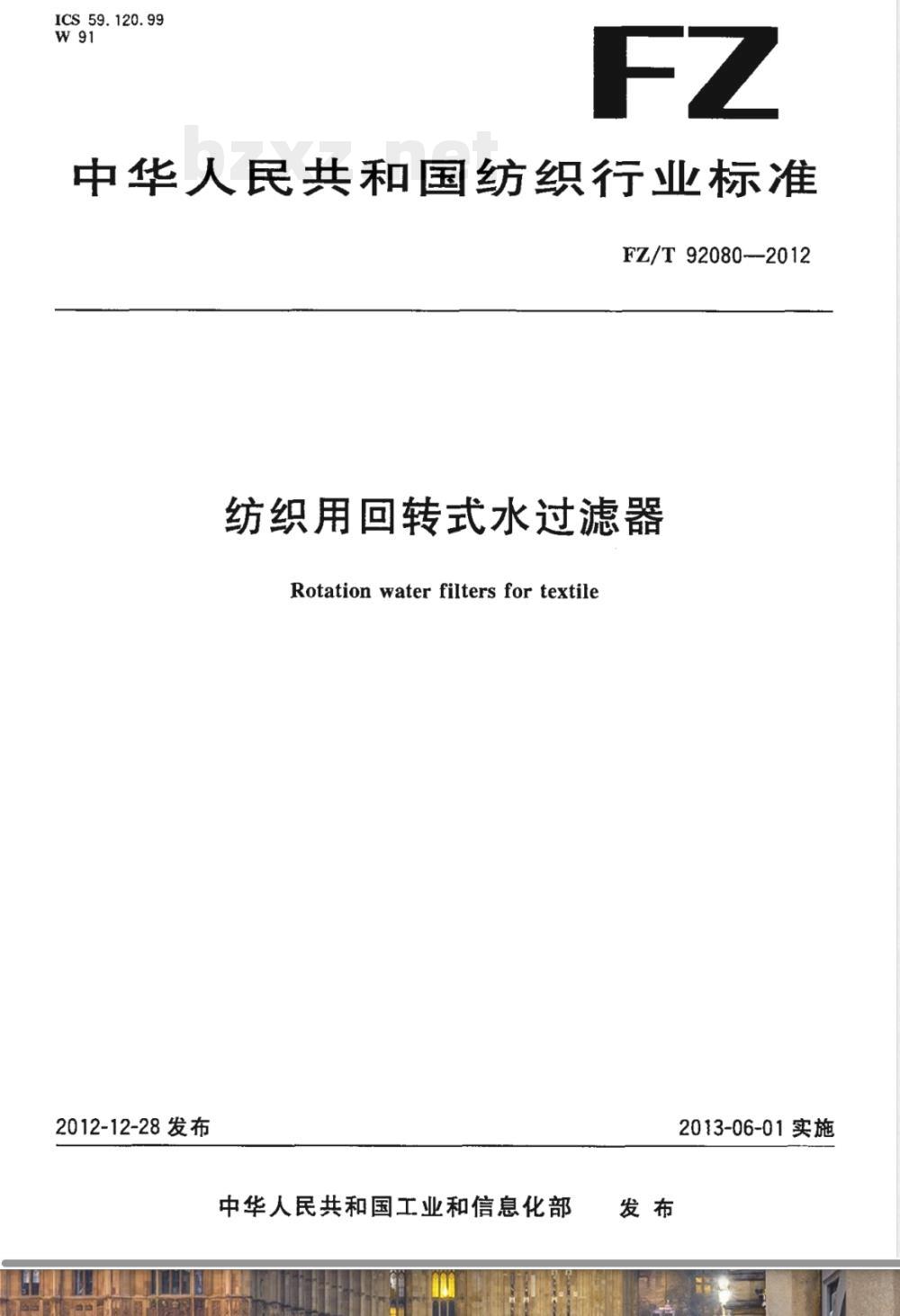

ICS 59.120.99
中华人民共和国纺织行业标准
FZ/T92080-2012
纺织用回转式水过滤器
Rotation water filters for textile2012-12-28 发布
中华人民共和国工业和信息化部2013-06-01实施

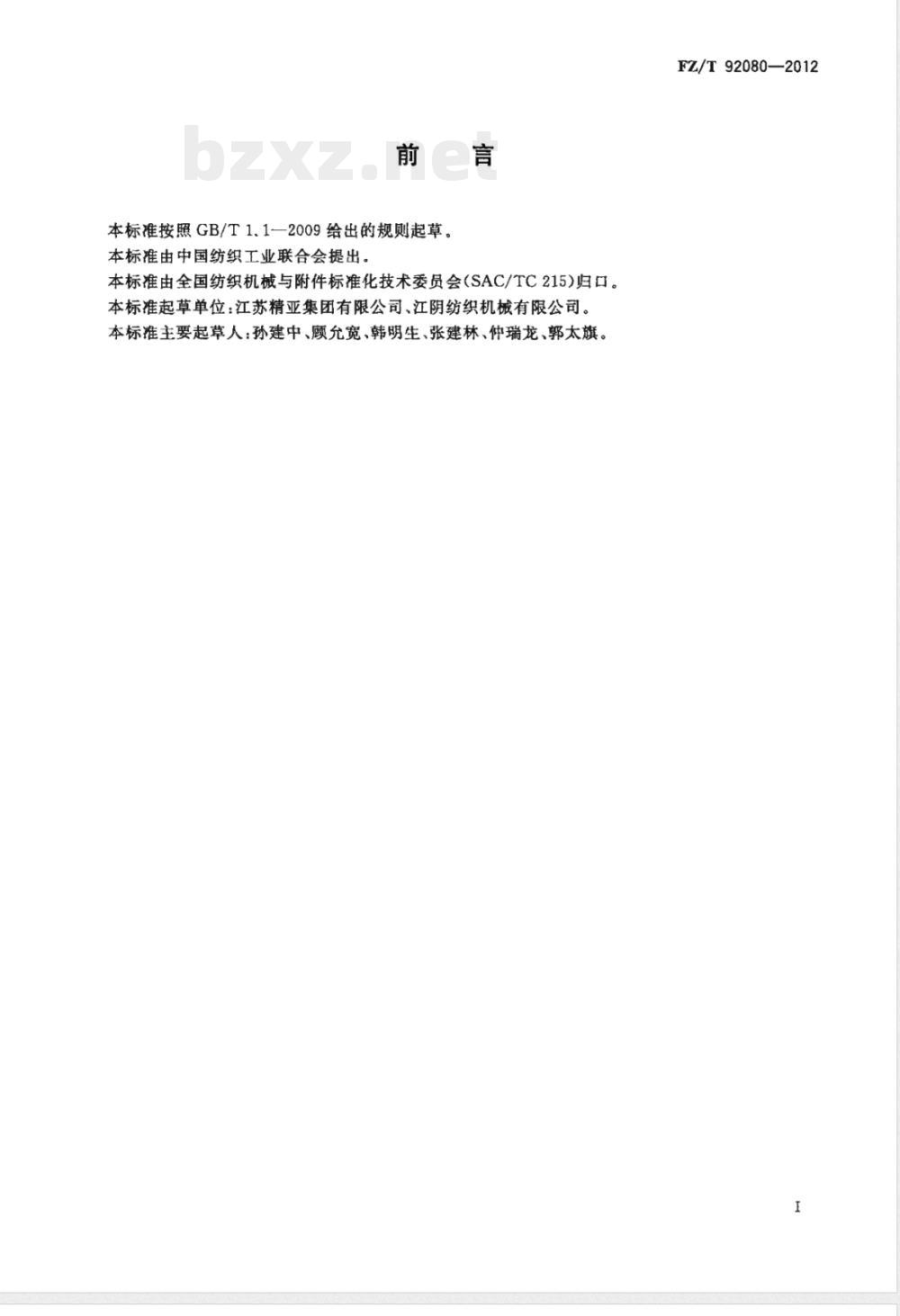

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会(SAC/TC215)归口。本标准起草单位：江苏精亚集团有限公司、江阴纺织机械有限公司。本标准主要起草人：孙建中、顾允宽、韩明生、张建林、仲瑞龙、郭太旗。FZ/T92080—2012

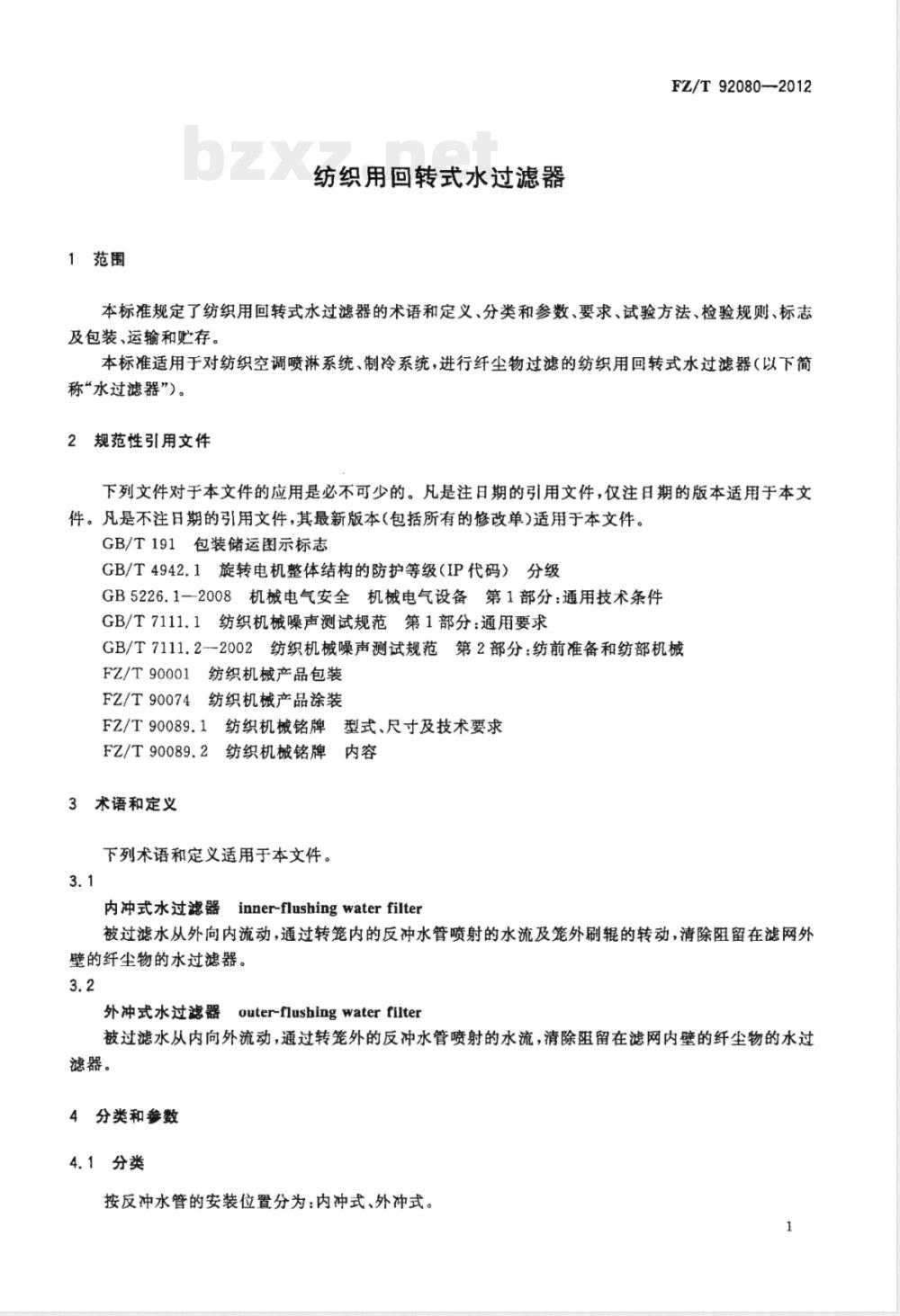

1范围
纺织用回转式水过滤器
FZ/T92080-2012
本标准规定了纺织用回转式水过滤器的术语和定义、分类和参数、要求、试验方法、检验规则、标志及包装、运输和贮存。
本标准适用于对纺织空调喷淋系统、制冷系统，进行纤尘物过滤的纺织用回转式水过滤器（以下简称“水过滤器”）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T191包装储运图示标志
GB/T4942.1旋转电机整体结构的防护等级（IP代码）分级GB5226.1一2008机械电气安全机械电气设备第1部分：通用技术条件GB/T7111.1纺织机械噪声测试规范第1部分：通用要求GB/T7111.2--2002纺织机械噪声测试规范第2部分：纺前准备和纺部机械FZ/T90001纺织机械产品包装
FZ/T90074纺织机械产品涂装
FZ/T90089.1纺织机械铭牌型式、尺寸及技术要求FZ/T90089.2纺织机械铭牌内容
3术语和定义
下列术语和定义适用于本文件。3.1
内冲式水过滤器inner-flushingwaterfilter被过滤水从外向内流动，通过转笼内的反冲水管喷射的水流及笼外刷辊的转动，清除阻留在滤网外壁的纤尘物的水过滤器。
外冲式水过滤器outer-flushing water filter被过滤水从内向外流动，通过转笼外的反冲水管喷射的水流，清除阻留在滤网内壁的纤尘物的水过滤器。
4分类和参数
4.1分类
按反冲水管的安装位置分为：内冲式、外冲式。FZ/T92080—2012
4.2参数
见表1。
过滤水处理量/（m/h)
反冲水压力/MPa
滤网规格/（目/in）
电机额定功率/kW
注：1in=0.0254m。
5要求
5.1过滤后的水质
150、200、300、400
20～40
0.18~0.55
含纤尘物的水经过滤后应能满足纺织空调喷淋系统、制冷系统的使用要求。5.2材料Www.bzxZ.net
滤网应采用不锈钢材料，其他零部件应采用耐锈蚀材料或经耐锈蚀表面处理。5.3安装
5.3.1转笼体的水平度为3mm/1000mm。5.3.2转笼和机架内端面应密封良好，密封条的搭接长度为13mm～20mm。5.3.3转笼端面与机架内平面距离的差异值3mm。5.3.4反冲水管和笼网面的距离调节应方便、可靠。5水过滤器应有水位线的标记。
5.4整机
水过滤器的过滤、清除和收集纤尘物的效果应良好。5.4.2
转笼转动应轻松灵活、运行平稳，无异常声响。减速器应无渗漏油现象。
整机发射声压级噪声≤75dB(A)。5电机的温升≤70K。
安全和防护
电机应有防水罩。
电机外壳防护等级应不低于GB/T4942,1中IP45规定的要求。5.5.3运转部件应有明显的指示和警告标志。5.6电气
电气设备的连接和布线，应符合GB5226.1一2008中13.1的规定。2

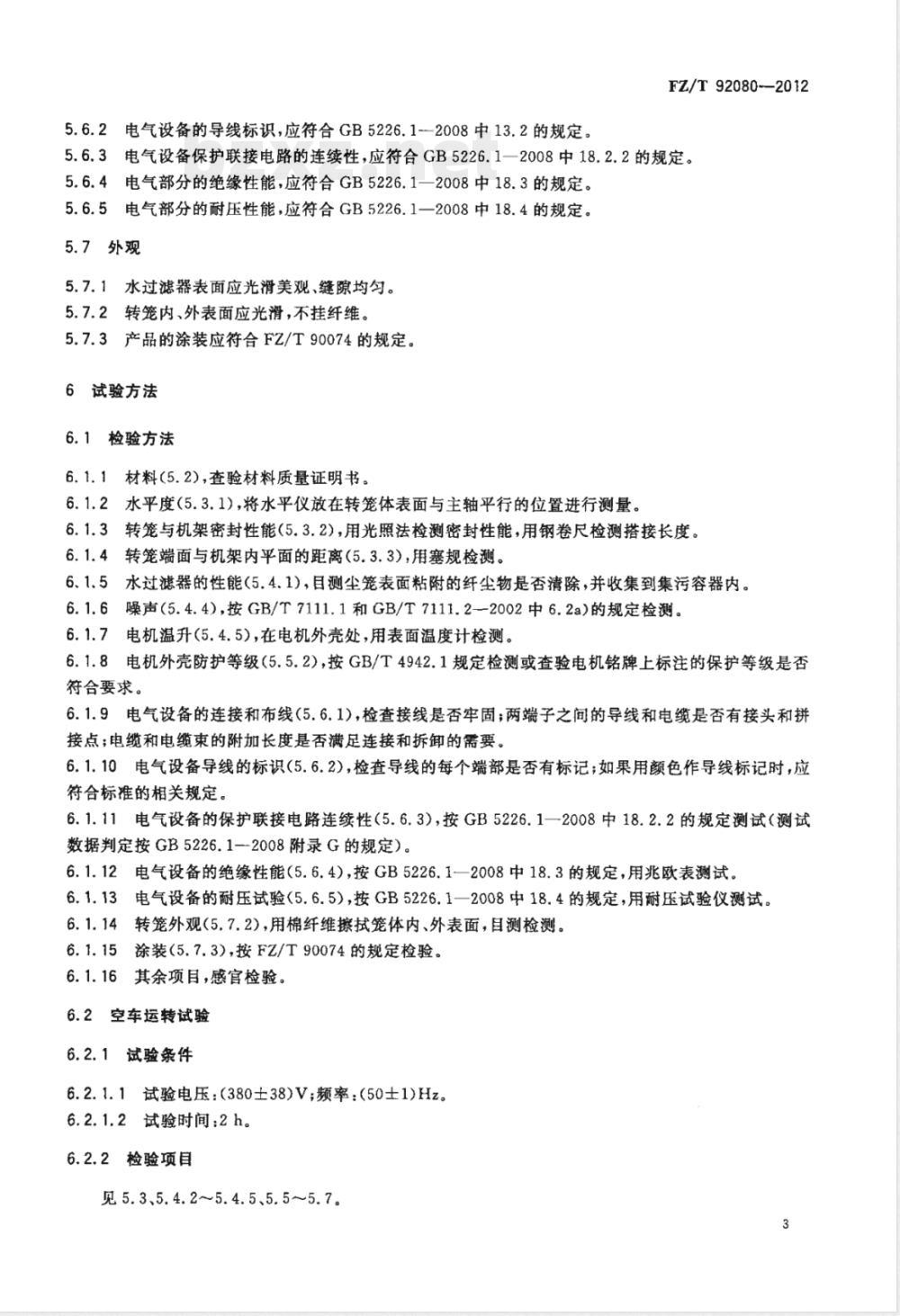

5.6.2电气设备的导线标识，应符合GB5226.1--2008中13.2的规定。FZ/T92080-—2012
5.6.3电气设备保护联接电路的连续性，应符合GB5226.1一2008中18.2.2的规定。5.6.4电气部分的绝缘性能，应符合GB5226.1一2008中18.3的规定。5.6.5电气部分的耐压性能，应符合GB5226.1一2008中18.4的规定。5.7外观
5.7.1水过滤器表面应光滑美观、缝隙均勾。5.7.2转笼内、外表面应光滑，不挂纤维。5.7.3产品的涂装应符合FZ/T90074的规定。6试验方法
6.1检验方法
材料（5.2），查验材料质量证明书。6.1.2水平度(5.3.1),将水平仪放在转笼体表面与主轴平行的位置进行测量。6.1.3转笼与机架密封性能(5.3.2)，用光照法检测密封性能，用钢卷尺检测搭接长度。6.1.4转笼端面与机架内平面的距离（5.3.3），用塞规检测。6、1.5水过滤器的性能（5.4.1)，目测尘笼表面粘附的纤尘物是否清除，并收集到集污容器内。6.1.6噪声(5.4.4)，按GB/T7111.1和GB/T7111.2-2002中6.2a)的规定检测。6.1.7电机温升(5.4.5)，在电机外壳处，用表面温度计检测。6.1.8电机外壳防护等级（5.5.2)，按GB/T4942.1规定检测或查验电机铭牌上标注的保护等级是否符合要求。
6.1.9电气设备的连接和布线（5.6.1），检查接线是否牢固；两端子之间的导线和电缆是否有接头和拼接点；电缆和电缆束的附加长度是否满足连接和拆卸的需要。6.1.10电气设备导线的标识(5.6.2)，检查导线的每个端部是否有标记；如果用颜色作导线标记时，应符合标准的相关规定。
6.1.11电气设备的保护联接电路连续性（5.6.3)，按GB5226.1一2008中18.2.2的规定测试（测试数据判定按GB5226.1—2008附录G的规定）。6.1.12电气设备的绝缘性能（5.6.4)，按GB5226.1一2008中18.3的规定，用兆欧表测试。6.1.13电气设备的耐压试验（5.6.5)，按GB5226.1一2008中18.4的规定，用耐压试验仪测试。6.1.14转笼外观(5.7.2)，用棉纤维擦拭笼体内、外表面，目测检测。6.1.15涂装（5.7.3），按FZ/T90074的规定检验。6.1.16其余项目，感官检验。
6.2空车运转试验
6.2.1试验条件
6.2.1.1试验电压：(380士38)V;频率：(50±1)Hz。6.2.1.2试验时间：2h。
6.2.2检验项目
见5.3、5.4.2~5.4.5、5.5~5.7。3
FZ/T92080—2012
6.3负载运转试验
6.3.1试验条件
6.3.1.1试验用水：生产中待过滤的水（或在清洁水中添加适量的纤尘物）。6.3.1.2滤网规格按试验用水确定。6.3.1.3水处理量按最大处理量的80%。6.3.1.4试验用水的水位高于水过滤器水位线标志50mm～80mm。6.3.1.5水过滤器机架两侧端面与水池周边的密封良好。6.3.1.6试验时间：2h。
检验项目
见5.1、5.4.1、5.4.2。
7检验规则
型式试验
在具有下列情况之一时，应进行型式试验：a）
新产品投产鉴定时；
结构、工艺、材料有较大改变时；b）
产品长期停产两年以上恢复生产时；c）
第三方进行质量检验时。
检验项目见第5章。
7.2出厂检验
生产企业在每批产品中至少抽出1台进行全装，并需经空车运转试验。7.2.2产品由生产企业的质量检验部门检验，并附有质量合格证。7.2.3检验项目见6.2.2。
7.3判定规则
全部项目检验合格，判该产品符合标准要求7.4其他
在正常使用条件下，如有不符合本标准情况时，由生产企业会同用户共同处理。8标志
8.1产品铭牌按FZ/T90089.1和FZ/T90089.2的规定。8.2包装储运的图示标志按GB/T191的规定9包装、运输和购存
9.1产品的包装按FZ/T90001的规定。FZ/T 920802012
9.2产品在运输过程中，应按规定的起吊位置起吊，包装箱应按规定的朝向安置，不得倾斜或改变方向。
9.3产品出厂后，在有良好防雨、防腐蚀及通风的贮存条件下，包装箱内的机件防潮、防锈自出厂之日起有效期为一年。
