【其他行业标准】 转杯纺纱机 减震套

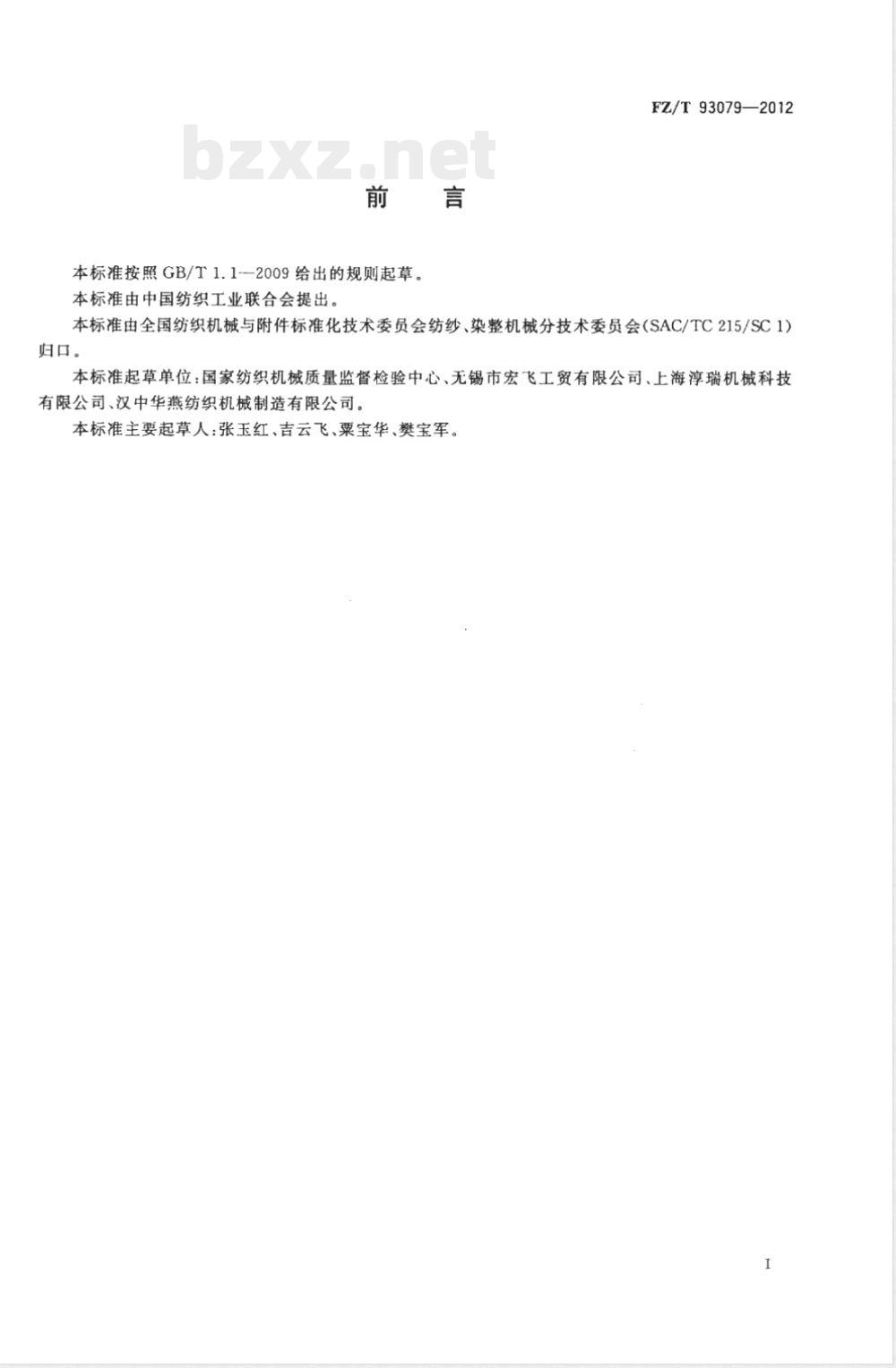

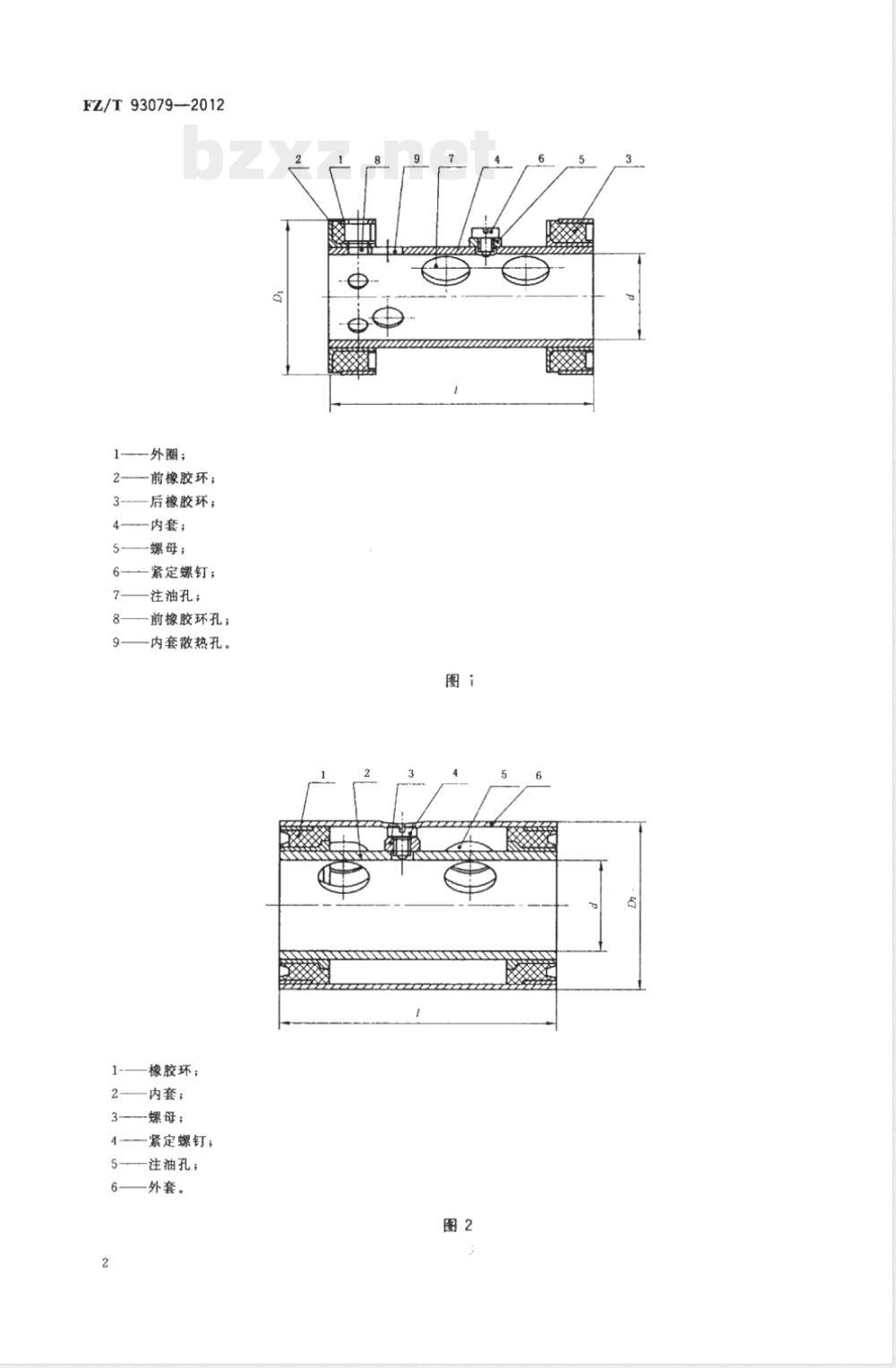

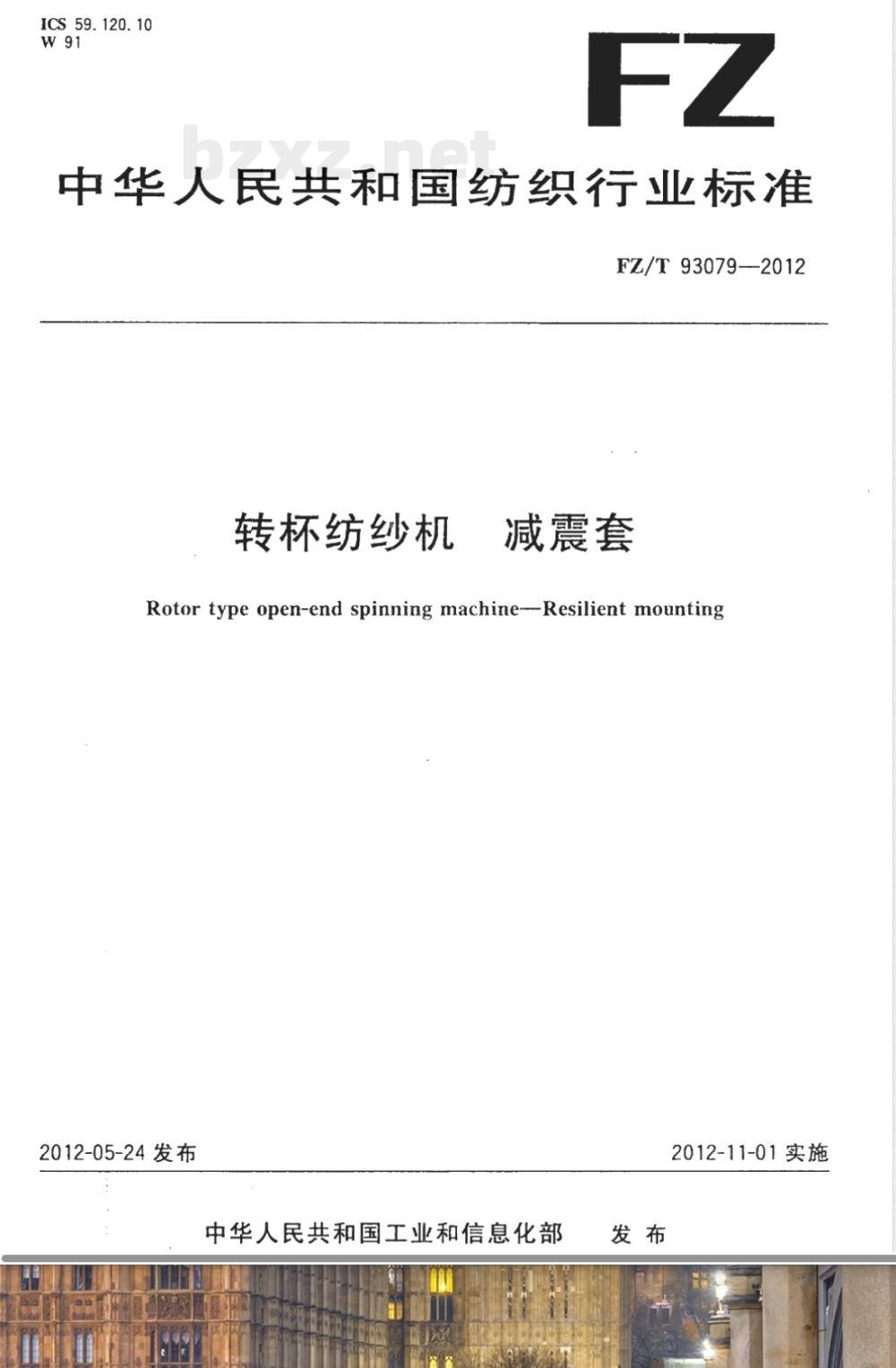

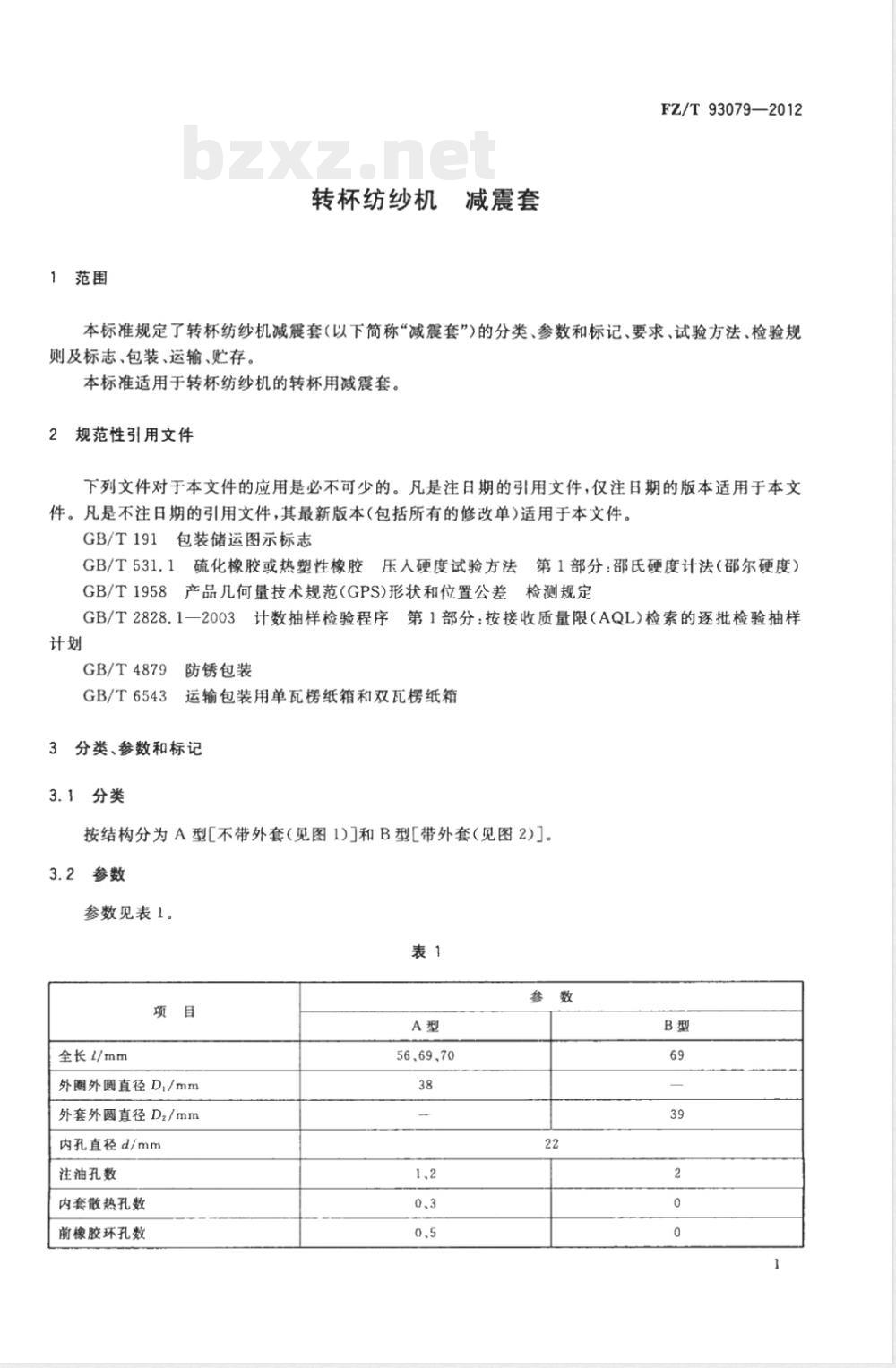

ICS 59.120.10 W91 FZ/T 93079—2012 中华人民共和国纺织行业标准 转杯纺纱机 减震套（Rotor type open-end spinning machine—Resilient mounting） 2012-05-24发布 中华人民共和国工业和信息化部发布 2012-11-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：国家纺织机械质量监督检验中心、无锡市宏飞工贸有限公司、上海淳瑞机械科技有限公司、汉中华燕纺织机械制造有限公司。 本标准主要起草人：张玉红、吉云飞、粟宝华、樊宝军。 1 范围 本标准规定了转杯纺纱机减震套（以下简称“减震套”）的分类、参数和标记、要求、试验方法、检验规则及标志、包装、运输、贮存。 本标准适用于转杯纺纱机的转杯用减震套。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB/T 531.1 硫化橡胶或热塑性橡胶压入硬度试验方法 第1部分：邵氏硬度计法（邵尔硬度） GB/T 1958 产品几何量技术规范（GPS）形状和位置公差检测规定 GB/T 2828.1—2003 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 4879 防锈包装 GB/T 6543 运输包装用单瓦楞纸箱和双瓦楞纸箱 3 分类、参数和标记 3.1 分类 按结构分为A型（不带外套，见图1）和B型（带外套，见图2）。 3.2 参数 参数见表1： — 全长L：A型56、69、70mm；B型69mm； — 外圈外圆直径D1：A型38mm，B型39mm； — 外套外圆直径D2：B型22mm； — 内孔直径d：1.2mm（原文数值）； — 注油孔数、内套散热孔数、前橡胶环孔数等按结构配置不同。 3.3 标记 3.3.1 标记依次包括：企业代号、产品名称代号“JZ”、注油孔数量、内套散热孔数量、前橡胶环孔数量、结构代号（A/B）、特征代号等。 3.3.2 标记示例： 示例1：注油孔2个、内套散热孔3个、前橡胶环孔5个、不带外套减震套，其标记为：JZ2-35-A-I。 示例2：注油孔2个、内套散热孔3个、带外套减震套，其标记为：JZ2-3-B-II。 示例3：企业代号CR、注油孔2个、带外套减震套，其标记为：CRJZ2-B。 4 要求 4.1 内孔直径d为φ22H7。 4.2 外圈外圆或外套外圆对内孔轴线的径向圆跳动公差为0.05mm。 4.3 橡胶环硬度要求：A型为（60±5）Shore A，B型为（45±3）Shore A。 4.4 内孔、外圈外圆或外套外圆的后续要求内容在原文中未完整识别。
