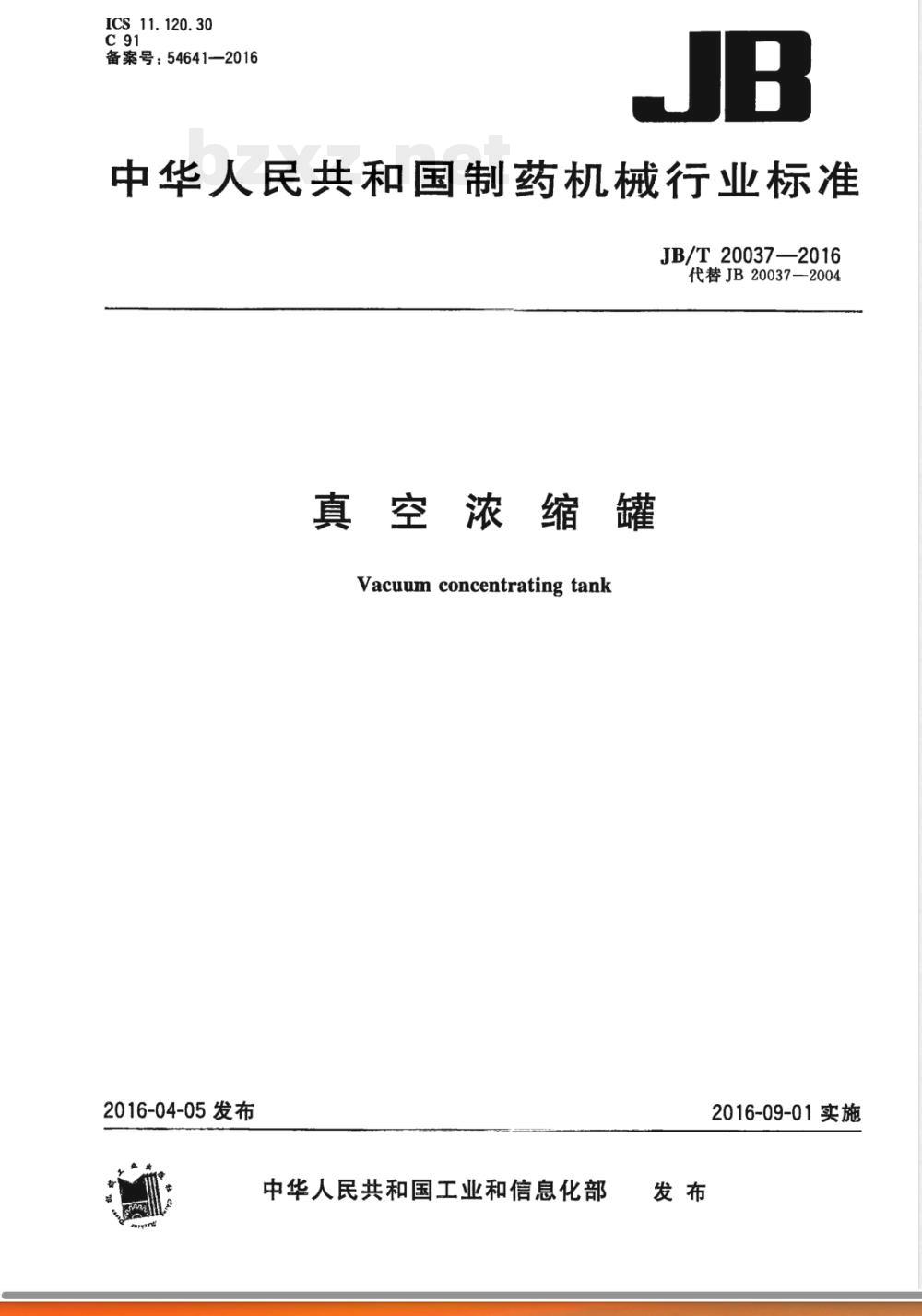

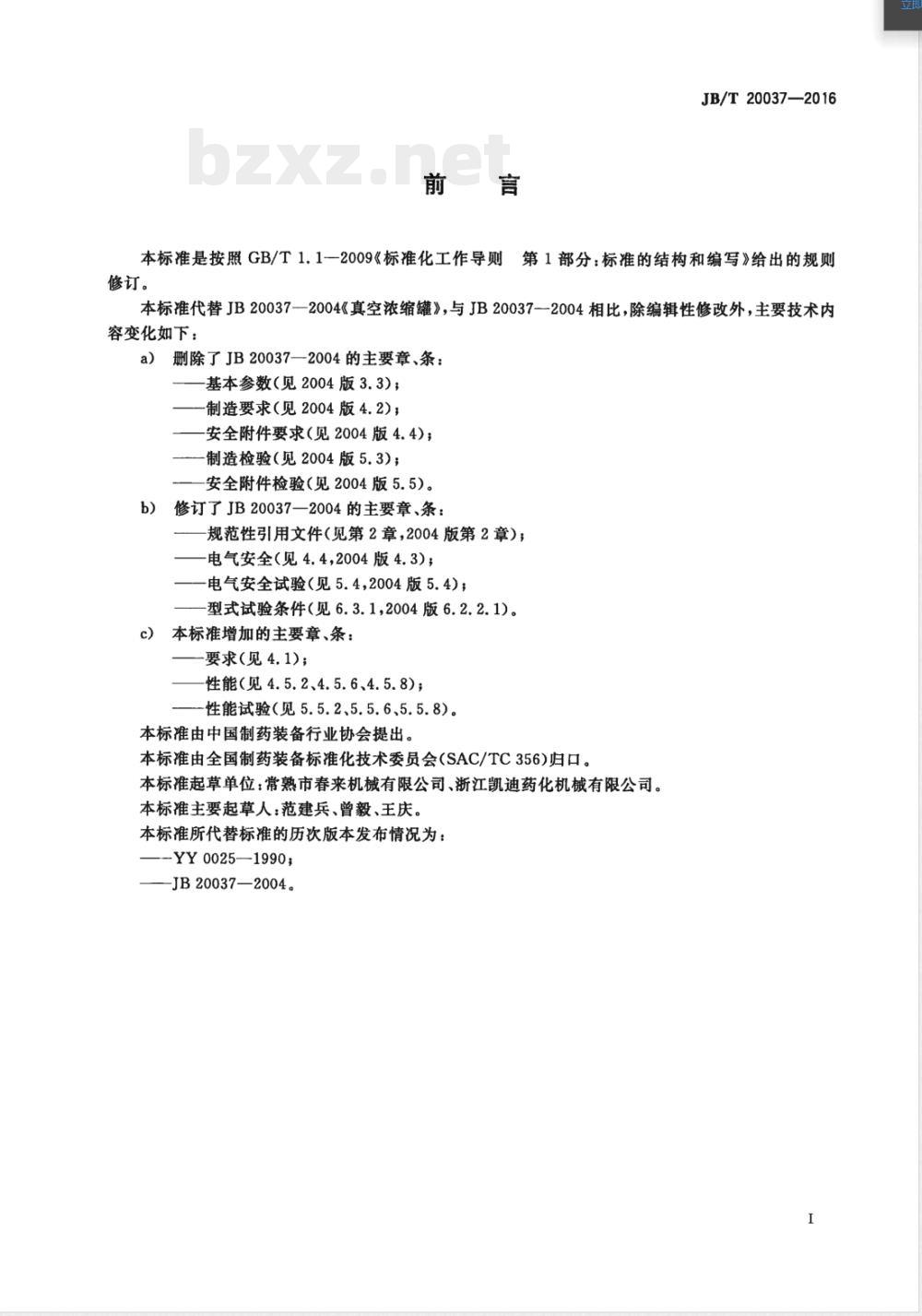

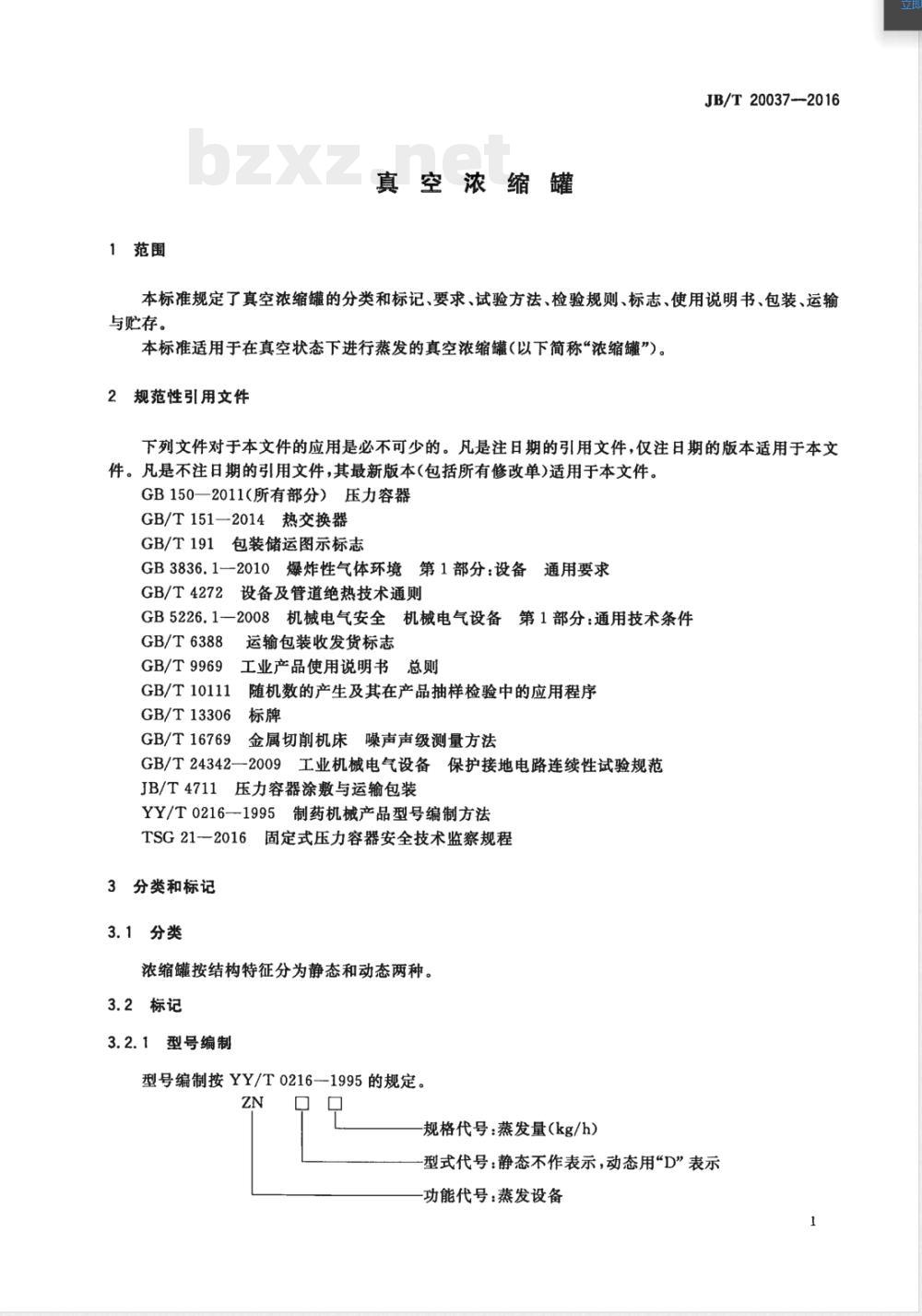

ICS 11.120.30 C91 备案号：54641—2016 JB/T 20037—2016 中华人民共和国制药机械行业标准 真空浓缩罐 Vacuum concentrating tank 2016-04-05发布 2016-09-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009《标准化工作导则 第1部分：标准的结构和编写》修订。 本标准代替JB20037—2004《真空浓缩罐》，主要技术变化包括：删除基本参数、制造要求、安全附件要求及相关检验内容；修订规范性引用文件、电气安全及型式试验条件；增加要求及性能相关条款。 本标准由中国制药装备行业协会提出，由全国制药装备标准化技术委员会（SAC/TC356）归口。 本标准起草单位：常熟市春来机械有限公司、浙江凯迪药化机械有限公司。 本标准主要起草人：范建兵、曾毅、王庆。 本标准历次版本：YY 0025—1990、JB20037—2004。 1 范围 本标准规定了真空浓缩罐的分类与标记、要求、试验方法、检验规则以及标志、使用说明书、包装、运输与贮存。 本标准适用于在真空状态下进行蒸发操作的真空浓缩罐（以下简称“浓缩罐”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期版本适用；凡不注日期的引用文件，其最新版本（包括修改单）适用。 GB 150—2011（所有部分）压力容器 GB/T 151—2014 热交换器 GB/T 191 包装储运图示标志 GB 3836.1—2010 爆炸性气体环境 第1部分：设备通用要求 GB/T 4272 设备及管道绝热技术通则 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 6388 运输包装收发货标志 GB/T 9969 工业产品使用说明书总则 GB/T 10111 随机数的产生及其在产品抽样检验中的应用程序 GB/T 13306 标牌 GB/T 16769 金属切削机床噪声声级测量方法 GB/T 24342—2009 工业机械电气设备保护接地电路连续性试验规范 JB/T 4711 压力容器涂敷与运输包装 YY/T 0216—1995 制药机械产品型号编制方法 TSG 21—2016 固定式压力容器安全技术监察规程 3 分类和标记 3.1 分类 浓缩罐按结构特征分为静态和动态两种。 3.2 标记 3.2.1 型号编制按YY/T 0216—1995规定。 3.2.2 标记示例： 规格代号为蒸发量（kg/h）；型式代号中静态不表示，动态用“D”表示；功能代号为蒸发设备。 ZN500表示蒸发量500kg/h的静态真空浓缩罐；ZND160表示蒸发量160kg/h的动态真空浓缩罐。 4 要求 4.1 设计及制造 浓缩罐受压元件的设计、制造、检验与验收应符合GB 150.1～150.4—2011、GB/T 151—2014及TSG 21—2016相关规定。 4.2 材料 4.2.1 与物料或工艺介质直接接触的零部件应耐腐蚀，不发生化学反应、不吸附物料。 4.2.2 密封件应采用无毒、无味、无颗粒脱落、耐热且耐腐蚀材料。 4.3 表面质量 4.3.1 外表面应平整、光滑、无清洁盲区。 4.3.2 管道应排列整齐，并标识内容物名称及流向。 4.3.3 与物料接触表面应光滑，无清洗盲区，转角应圆滑过渡，表面粗糙度Ra≤0.8μm。 4.4 电气安全 4.4.1 电气系统保护联结电路连续性应符合GB 5226.1—2008中8.2.3规定。 4.4.2 电气系统绝缘电阻应符合GB 5226.1—2008相关要求。
