【其他行业标准】 涂层织物 低温耐折性能试验方法

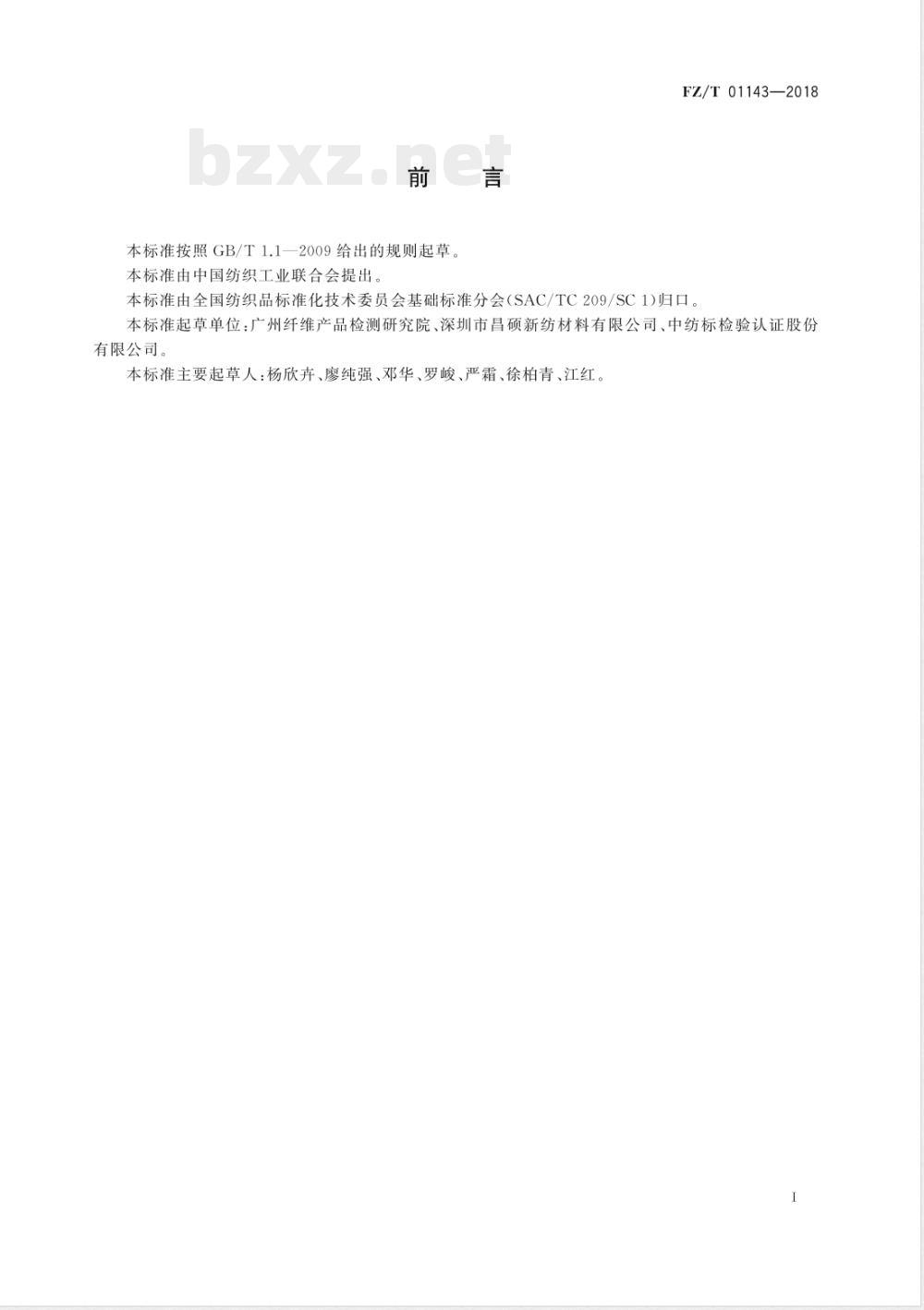

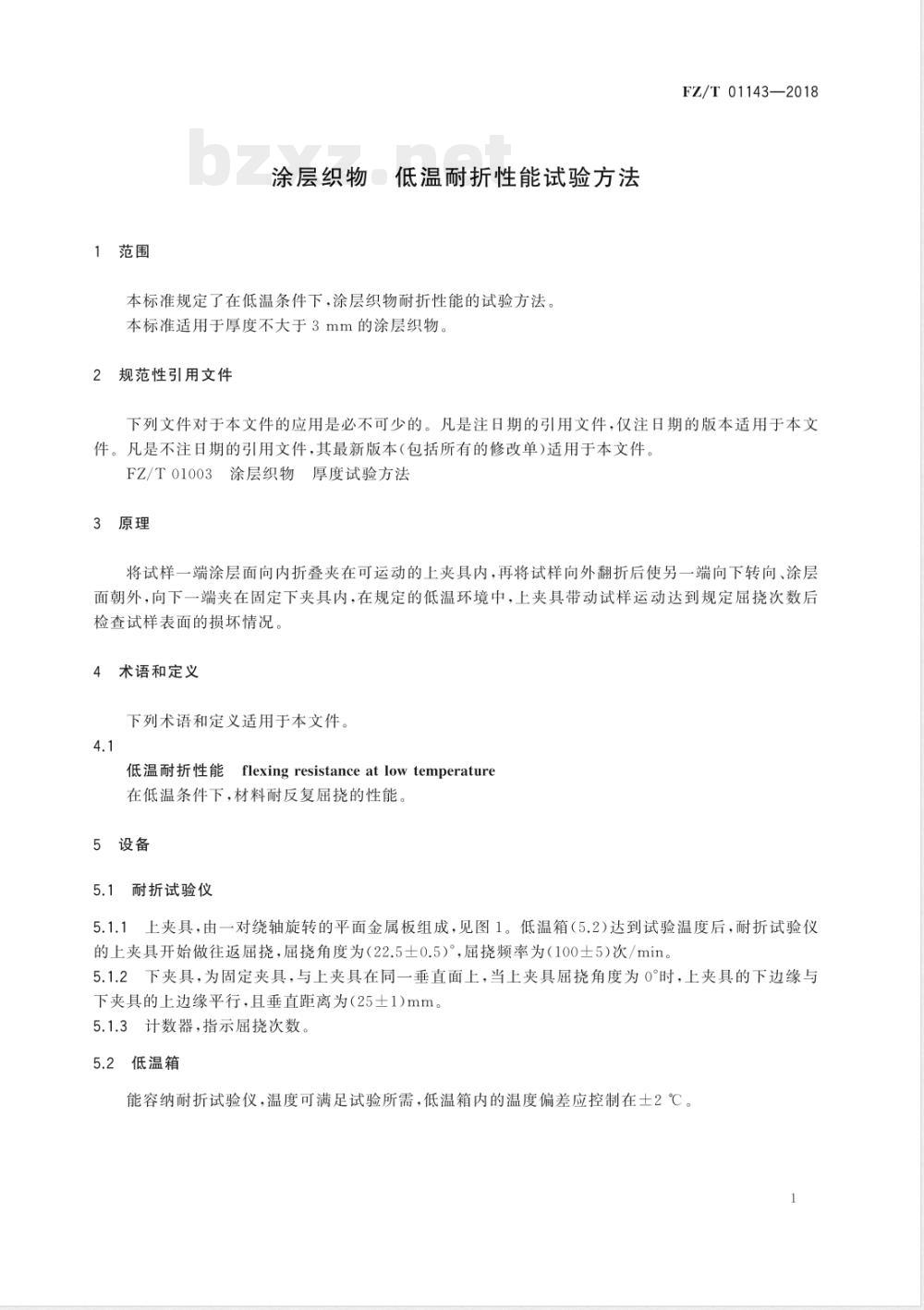

ICS 59.080.40 W04 FZ/T 01143—2018 中华人民共和国纺织行业标准 涂层织物 低温耐折性能试验方法 Coated fabrics—Test method of flexing resistance at low temperature 发布：2018-10-22 实施：2019-04-01 发布单位：中华人民共和国工业和信息化部 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出，由全国纺织品标准化技术委员会基础标准分会（SAC/TC209/SC1）归口。本标准起草单位包括广州纤维产品检测研究院、深圳市昌硕新纺材料有限公司、中纺标检验认证股份有限公司。本标准主要起草人包括杨欣卉、廖纯强、邓华、罗峻、严霜、徐柏青、江红等。 1 范围 本标准规定了在低温条件下涂层织物耐折性能的试验方法。 本标准适用于厚度不大于3 mm的涂层织物。 2 规范性引用文件 FZ/T 01003 涂层织物厚度试验方法。 3 原理 将试样一端涂层面向内折叠并夹持于上夹具内，再将另一端向外翻折后夹持于下夹具，使试样在低温环境中随上夹具进行往复屈挠运动，达到规定次数后检查表面损坏情况。 4 术语和定义 4.1 低温耐折性能（flexing resistance at low temperature） 指材料在低温条件下承受反复屈挠作用的性能。 5 设备 5.1 耐折试验仪 5.1.1 上夹具由一对绕轴旋转的平面金属板组成。在低温箱达到试验温度后，上夹具进行往返屈挠运动，屈挠角度为（22.5±0.5）°，频率为（100±5）次/min。 5.1.2 下夹具为固定夹具，与上夹具位于同一垂直面，当上夹具角度为0°时，上下边缘保持平行，垂直距离为（25±1）mm。 5.1.3 计数器用于记录屈挠次数。 5.2 低温箱 可容纳试验仪，温度偏差控制在±2 ℃。 5.3 放大镜 放大倍数为4～6倍。 6 样品的厚度测定和取样 6.1 厚度测定 按FZ/T 01003执行，厚度大于3 mm的涂层织物不适用本标准。 6.2 取样 取样位置应距边缘10 cm以上，涂层面目测连续，无折痕、变色或破损。成品试样应选取主要屈挠部位。 试样尺寸为（70±1）mm ×（45±1）mm。 经向和纬向各取3个试样，同方向不宜重复取样。 7 试验步骤 7.1 调整上夹具至水平位置。 7.2 打开上下夹具。 7.3 将试样涂层面向内折叠夹入上夹具，再翻折后涂层面向外夹入下夹具，保持试样自然伸直。 7.4 启动设备，在室温下检查屈挠灵活性及是否存在明显拉伸或损坏，如异常需重新装样或终止试验。 7.5 设置试验温度及屈挠次数，按产品要求进行试验，在低温条件下完成规定屈挠循环后检查试样表面损伤情况。
