【GB国家标准】 天然生胶塑性保持率(PRI)的测定

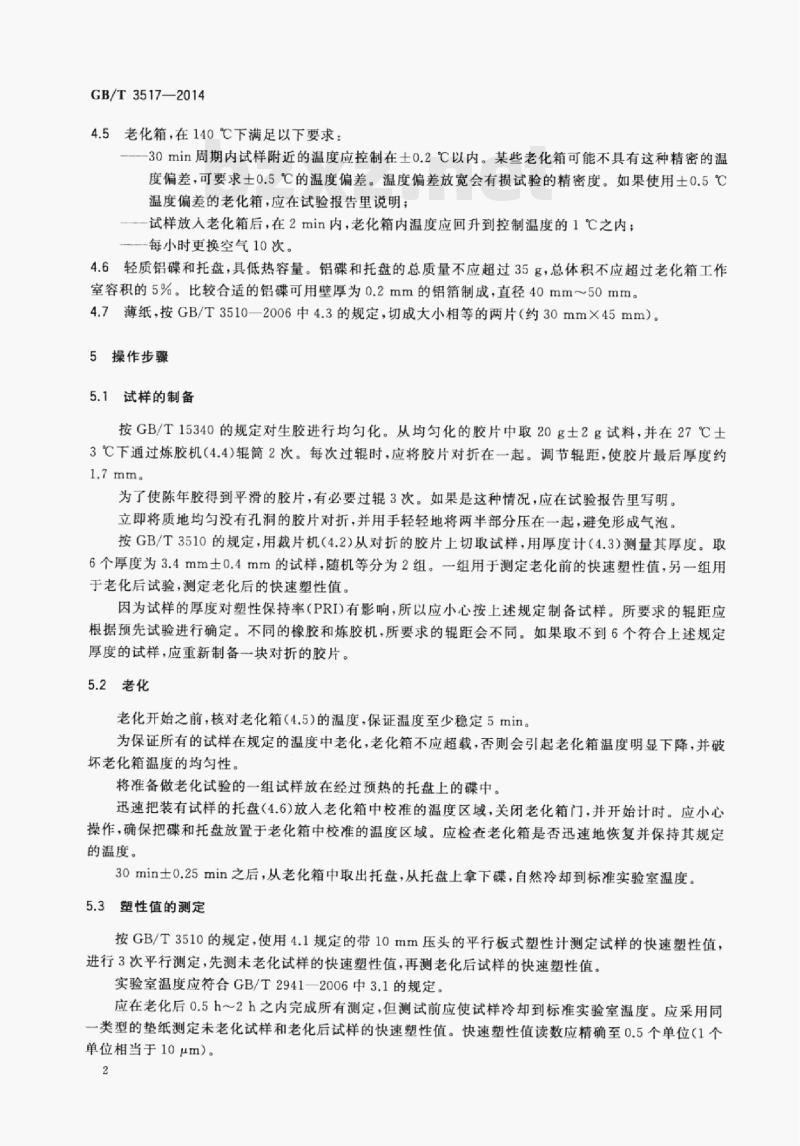

ICS 83.040.10 G40 中华人民共和国国家标准 GB/T 3517—2014（代替 GB/T 3517—2002） 天然生胶 塑性保持率（PRI）的测定 Rubber, raw natural — Determination of plasticity retention index (PRI) （ISO 2930:2009 MOD） 2014-07-08 发布 2014-12-01 实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 GB/T 3517—2002《天然生胶塑性保持率（PRI）的测定》。与 2002 版相比，主要技术变化如下： 1）将老化箱温度恢复时间由“6 min内恢复至140℃±0.5℃”改为“2 min内恢复至控制温度1℃以内”； 2）增加“轻质铝盘和托盘”规定； 3）增加实验室温度要求； 4）结果取整数； 5）将重复性改为精密度，并增加附录A； 6）增加参考文献 ISO/TR 9272:2005。 本标准采用重新起草法修改采用 ISO 2930:2009。 与 ISO 2930:2009 相比的主要技术差异如下： 规范性引用文件根据我国标准进行了调整：GB/T 2941—2006 代替 ISO 23529:2010；GB/T 3510—2006 代替 ISO 2007:2007；GB/T 6038 代替 ISO 2393；GB/T 15340 代替 ISO 1795。 删除“烟纸”作为垫纸的规定，使试验条件一致；增加试样老化操作中托盘预热要求。 本标准由中国石油和化学工业联合会提出，由全国橡胶与橡胶制品标准化技术委员会天然橡胶分技术委员会（SAC/TC35/SC8）归口。 起草单位：中国热带农业科学院农产品加工研究所。 主要起草人：王启方、余和平、卢光。 历次版本：GB/T 3517—1983、GB/T 3517—1992、GB/T 3517—2002。 警告：使用本标准人员应具备实验室操作经验，并采取必要安全防护措施。 1 范围 本标准规定了天然生胶塑性保持率（PRI）的测定方法。PRI用于衡量天然生胶的耐热氧化性能，其数值越高表示耐热氧化性能越好。 2 规范性引用文件 GB/T 2941—2006 橡胶物理试验方法试样制备和调节通用程序 GB/T 3510—2006 未硫化胶塑性的测定 快速塑性计法 GB/T 6038 橡胶试验胶料配料、混炼和硫化设备及操作程序 GB/T 15340 天然、合成生胶取样及制样方法 3 原理 使用平行板式塑性计（压头直径10 mm），按 GB/T 3510 方法测定未老化试样快速塑性值 P0 及140℃老化30 min后试样快速塑性值 P30。 塑性保持率 PRI = (P30 / P0) × 100。 4 仪器 4.1 平行板式塑性计，应符合 GB/T 3510 要求，配直径10 mm压头。 4.2 裁片机，用于将样片压至约3 mm厚并冲切直径约13 mm圆片。 4.3 厚度计，分度值0.01 mm，配约10 mm平面触头，操作压力20 kPa±3 kPa。 （后续仪器条款在原文中未完整提供）
