【GB国家标准】 烟煤绀蜗膨胀序数的测定电加热法

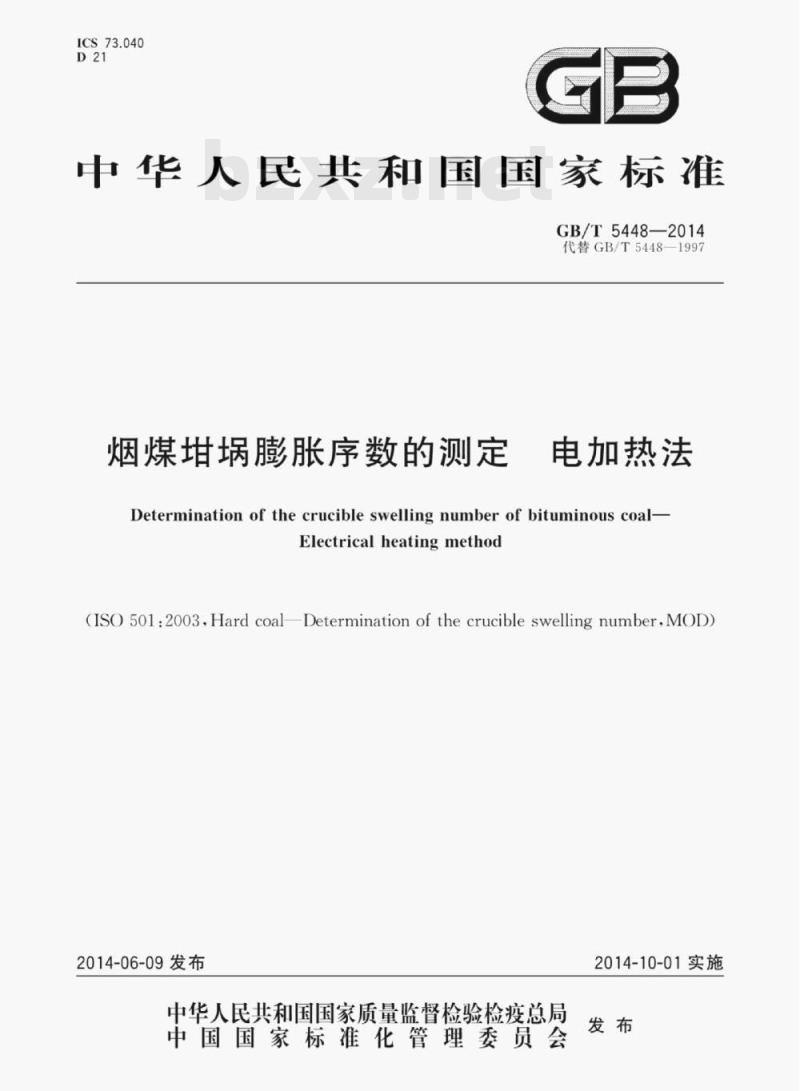

ICS 73.040 D21 中华人民共和国国家标准 GB/T 5448—2014（代替 GB/T 5448—1997） 烟煤坩埚膨胀序数的测定 电加热法 Determination of the crucible swelling number of bituminous coal — Electrical heating method （ISO 501:2003，Hard coal—Determination of the crucible swelling number，MOD） 2014-06-09 发布 2014-10-01 实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 GB/T 5448—1997《烟煤坩埚膨胀序数的测定 电加热法》。与 1997 版相比，主要技术性变化如下： 修改底部内径；修改试验次数；调整膨胀序数等级表述；增加“膨胀序数大于9”的分类；增加试验报告规定；修改相关重复测定结果的极差要求。 本标准采用重新起草法修改采用 ISO 501:2003《硬煤 坩埚膨胀序数的测定》。 本标准与 ISO 501:2003 在结构上有较大调整，附录A给出章条对照，附录B给出技术差异及原因说明。 本标准还做了如下编辑性修改：修改标准名称；将焦块观测筒列入仪器设备。 本标准由中国煤炭工业协会提出。 本标准由全国煤炭标准化技术委员会（SAC/TC42）归口。 本标准起草单位：煤炭科学研究总院检测研究分院。 主要起草人：王秋湘、毛光剑。 GB/T 5448—1997 历次版本：GB/T 5448—1985。 1 范围 本标准规定了测定坩埚膨胀序数（CSN）的方法提要、仪器设备、试样制备、试验步骤、结果表述、方法精密度及试验报告等内容。 本标准适用于烟煤。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期版本适用；凡不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB 474 煤样的制备方法 GB/T 483 煤炭分析试验方法一般规定 3 方法提要 将煤样置于专用坩埚中，按规定程序加热至（820±5）℃。所得焦块与一组带序号标准焦块侧形图比较，以最接近者的序号作为坩埚膨胀序数。 4 仪器设备 4.1 电加热炉（见图1） 在直径100 mm、厚13 mm的带槽耐火板上绕功率1000 W的镍铬丝线圈。耐火板置于同规格板上，上方覆盖石英筒，用于放置坩埚。加热部分置于耐火砖中，并配有保温材料与耐火盖。炉顶部设孔用于插入测温热电偶，使其热接点与石英表面接触。电加热炉配备测温及控温装置。 4.2 坩埚及盖（图2） 由耐高温（>1000℃）瓷或石英制成。主要尺寸：总高（26±0.5）mm；顶部外径（41±0.75）mm；底部内径11 mm～14 mm；质量11 g～12.75 g；容积16 mL～17.5 mL。 4.3 带孔盖（图3） 材质同4.2，带直径6 mm圆孔，用于插入热电偶。 4.4 铠装镍铬电偶 2支。 4.5 焦块观测筒（图4）。 4.6（500±10）g平底砝码。 4.7 计时器，精确至秒。 4.8 天平（后续内容未提供完整）
