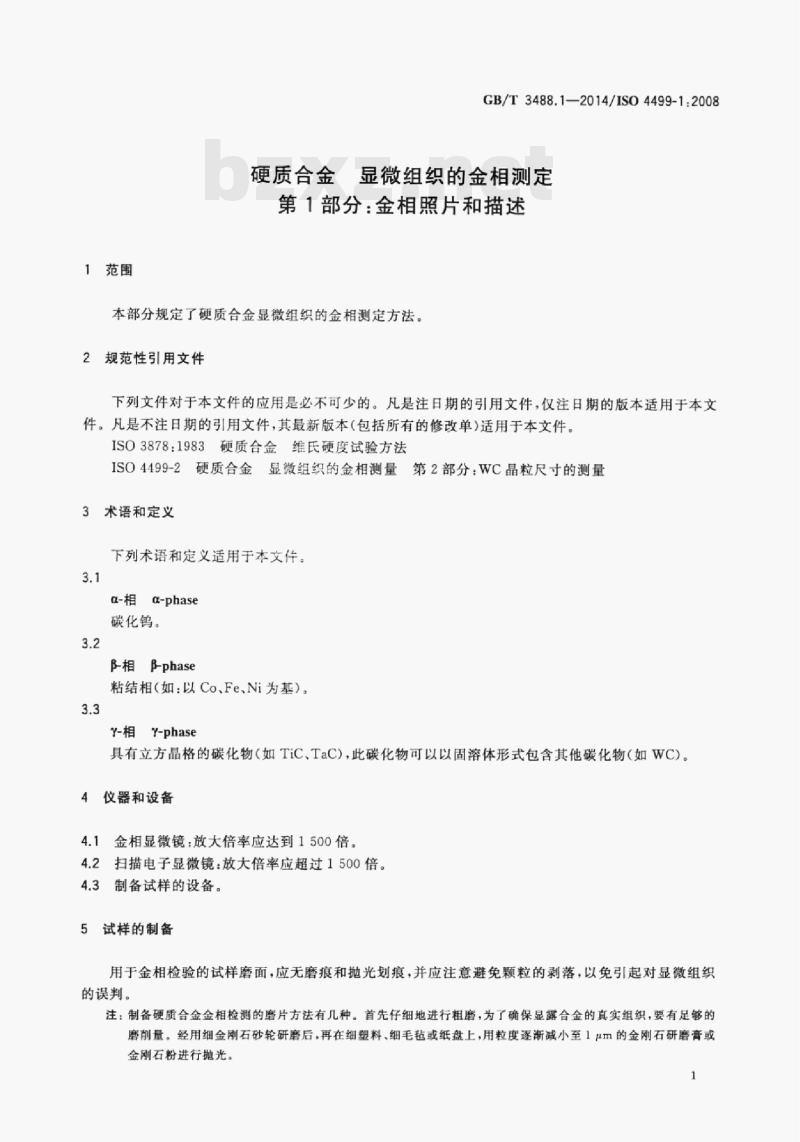

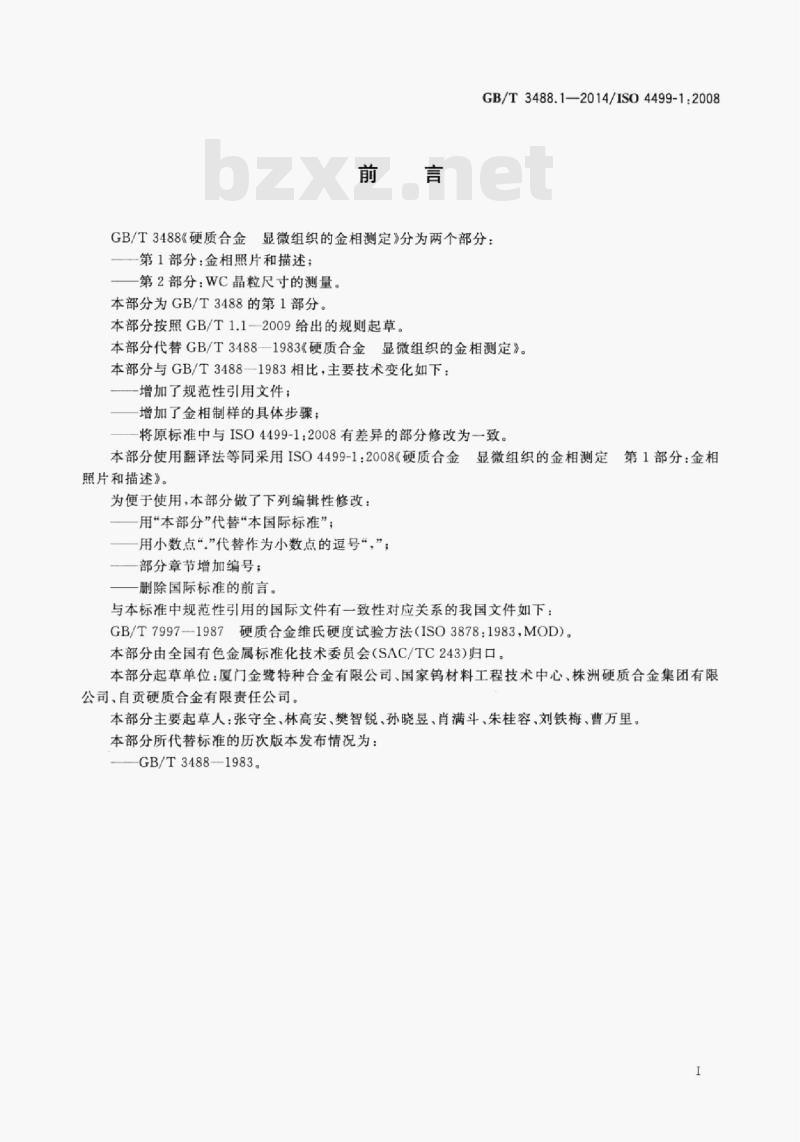

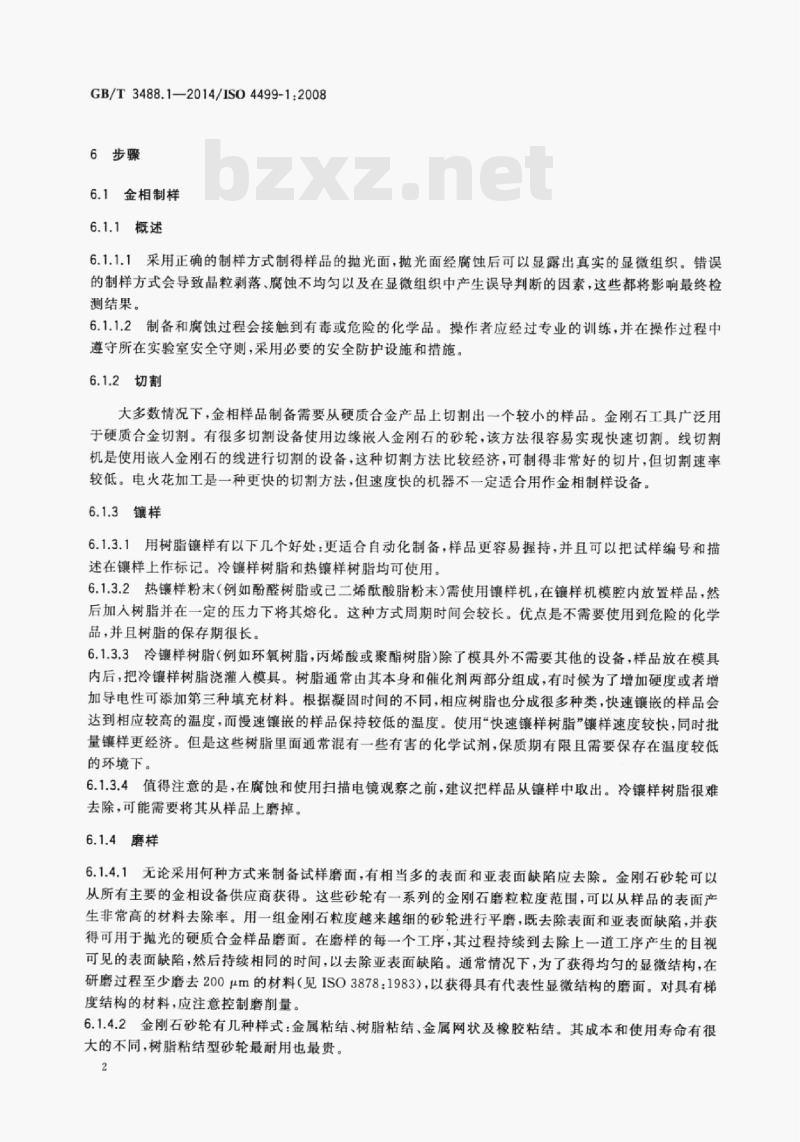

ICS 77.160 H16 中华人民共和国国家标准 GB/T 3488.1—2014 / ISO 4499-1:2008（代替 GB/T 3488—1983） 硬质合金显微组织的金相测定 第1部分：金相照片和描述 Hardmetals — Metallographic determination of microstructure — Part 1: Photomicrographs and description （ISO 4499-1:2008，IDT） 2014-12-05 发布 2015-08-01 实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 GB/T 3488.1—2014 / ISO 4499-1:2008 是 GB/T 3488《硬质合金显微组织的金相测定》的第1部分，该系列包括： 第1部分：金相照片和描述； 第2部分：WC晶粒尺寸的测量。 本部分按照 GB/T 1.1—2009 起草，代替 GB/T 3488—1983《硬质合金显微组织的金相测定》。 与 1983 版相比主要变化如下： 增加规范性引用文件； 增加金相制样具体步骤； 将与 ISO 4499-1:2008 不一致部分统一调整。 本部分等同采用 ISO 4499-1:2008。 为便于使用做如下编辑性修改：用“本部分”代替“本国际标准”；采用小数点“.”；调整章节编号；删除国际标准前言。 与国际文件对应的国内标准：GB/T 7997—1987 硬质合金维氏硬度试验方法（ISO 3878:1983，MOD）。 本部分由全国有色金属标准化技术委员会（SAC/TC243）归口。 起草单位：厦门金鹭特种合金有限公司、国家钨材料工程技术中心、株洲硬质合金集团有限公司、自贡硬质合金有限责任公司。 主要起草人：张守全、林高安、樊智锐、孙晓昱、肖满斗、朱桂容、刘铁梅、曹万里。 历次版本：GB/T 3488—1983。 1 范围 本部分规定了硬质合金显微组织的金相测定方法。 2 规范性引用文件 ISO 3878:1983 硬质合金维氏硬度试验方法 ISO 4499-2 硬质合金显微组织的金相测量 第2部分：WC晶粒尺寸的测量 3 术语和定义 3.1 α相（a-phase）：碳化钨（WC）。 3.2 β相（β-phase）：粘结相，如 Co、Fe、Ni 基。 3.3 γ相（γ-phase）：具有立方晶格的碳化物，如 TiC、TaC，可形成固溶体。 4 仪器和设备 4.1 金相显微镜：放大倍率应达到1500倍。 4.2 扫描电子显微镜：放大倍率应超过1500倍。 4.3 试样制备设备。 5 试样制备 金相检验试样磨面应无磨痕和抛光划痕，并避免颗粒剥落，以防显微组织误判。 注：制备方法包括粗磨、细金刚石砂轮研磨及逐级抛光（至约1μm金刚石抛光）。 6 步骤 6.1 金相制样 6.1.1 概述 6.1.1.1 正确制样可获得真实显微组织，错误制样可能导致晶粒剥落、腐蚀不均及误判。 6.1.1.2 制备与腐蚀过程可能接触有毒化学品，操作人员应经过培训并遵守安全规范。 6.1.2 切割 金相样品通常需从硬质合金产品中切割获得。常用金刚石砂轮、金刚石线切割及电火花加工等方法，其中线切割精度高但速度较低。 6.1.3 镶样 采用树脂镶样可提高试样处理效率并便于后续制备（后续内容在原文中未完整提供）。
