【GB国家标准】 内六角花形圆柱头自挤螺钉

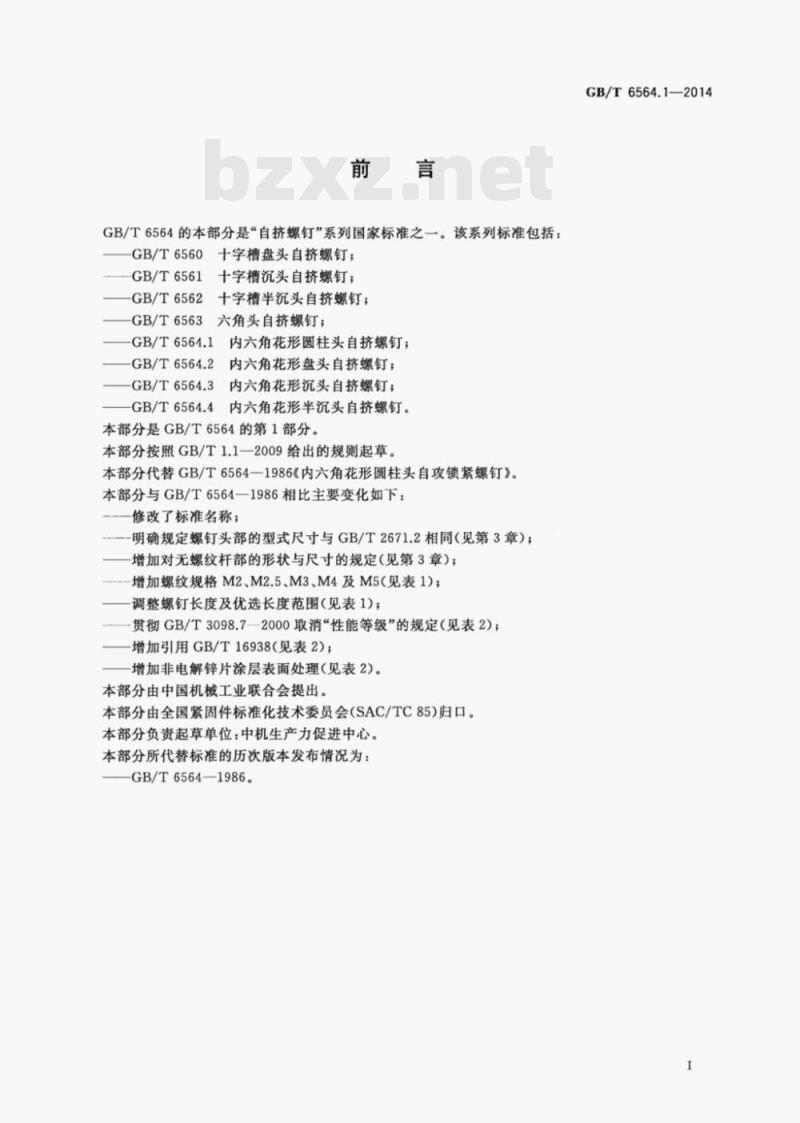

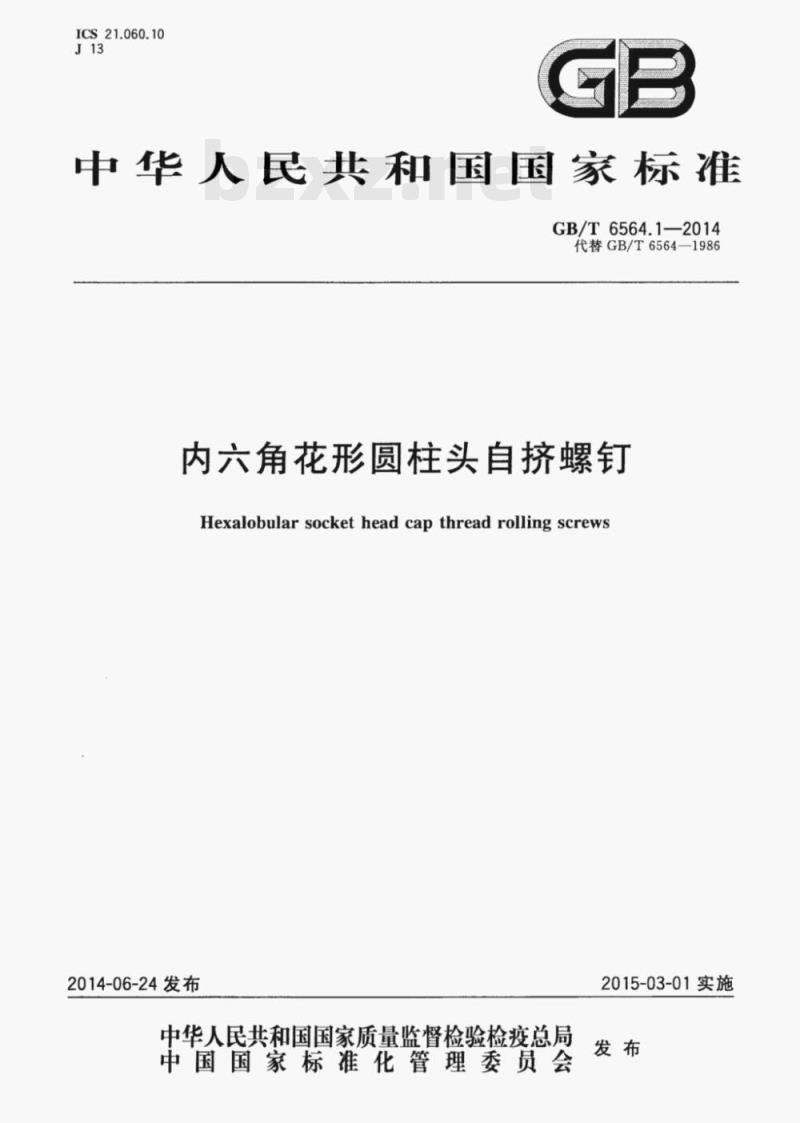

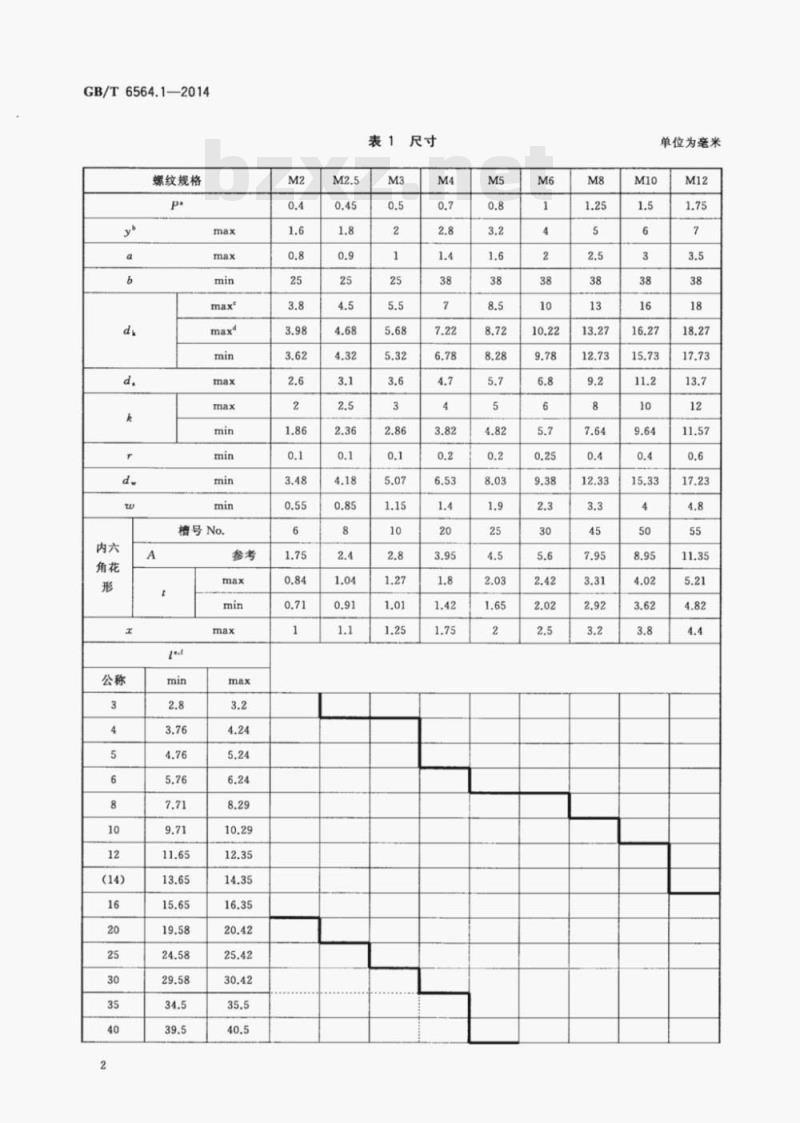

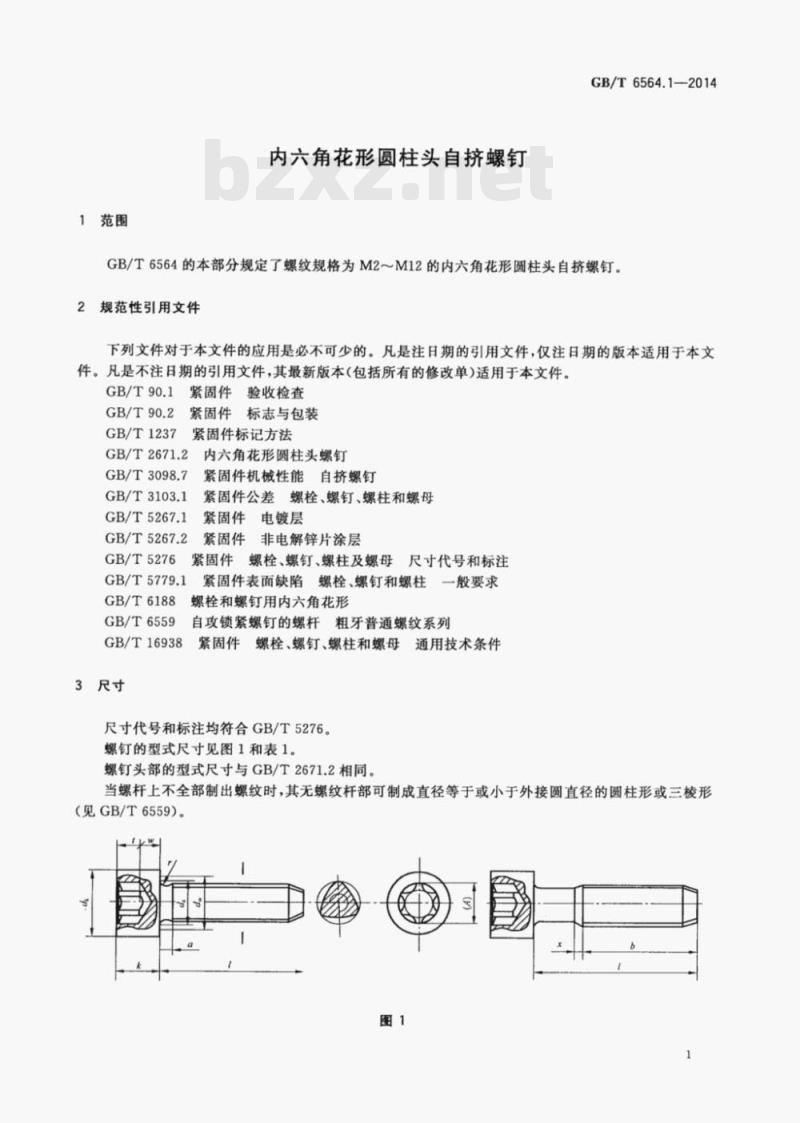

ICS 21.060.10 J13 中华人民共和国国家标准 GB/T 6564.1—2014（代替 GB/T 6564—1986） 内六角花形圆柱头自挤螺钉 Hexalobular socket head cap thread rolling screws 2014-06-24 发布 2015-03-01 实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 GB/T 6564 的本部分是“自挤螺钉”系列国家标准之一，该系列标准包括： GB/T 6560 十字槽盘头自挤螺钉； GB/T 6561 十字槽沉头自挤螺钉； GB/T 6562 十字槽半沉头自挤螺钉； GB/T 6563 六角头自挤螺钉； GB/T 6564.1 内六角花形圆柱头自挤螺钉； GB/T 6564.2 内六角花形盘头自挤螺钉； GB/T 6564.3 内六角花形沉头自挤螺钉； GB/T 6564.4 内六角花形半沉头自挤螺钉。 本部分为 GB/T 6564 的第1部分。 本部分按照 GB/T 1.1—2009 给出的规则起草，代替 GB/T 6564—1986《内六角花形圆柱头自攻锁紧螺钉》。 与 1986 版相比主要变化如下： 1）修改标准名称； 2）明确螺钉头部型式尺寸与 GB/T 2671.2 相同； 3）增加无螺纹杆部形状与尺寸规定； 4）增加螺纹规格 M2、M2.5、M3、M4、M5； 5）调整螺钉长度及优选范围； 6）取消“性能等级”规定； 7）增加引用 GB/T 16938； 8）增加非电解锌片涂层表面处理。 本部分由中国机械工业联合会提出，由全国紧固件标准化技术委员会（SAC/TC85）归口。 负责起草单位：中机生产力促进中心。 1 范围 本部分规定了螺纹规格为 M2～M12 的内六角花形圆柱头自挤螺钉。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期引用文件，仅注日期版本适用；凡不注日期引用文件，其最新版本（包括修改单）适用。 GB/T 90.1 紧固件验收检查 GB/T 90.2 紧固件标志与包装 GB/T 1237 紧固件标记方法 GB/T 2671.2 内六角花形圆柱头螺钉 GB/T 3098.7 紧固件机械性能 自挤螺钉 GB/T 3103.1 紧固件公差 GB/T 5267.1 紧固件电镀层 GB/T 5267.2 紧固件非电解锌片涂层 GB/T 5276 紧固件螺栓、螺钉、螺柱及螺母尺寸代号和标注 GB/T 5779.1 紧固件表面缺陷 GB/T 6188 螺栓和螺钉用内六角花形 GB/T 6559 自攻锁紧螺钉的螺杆结构 GB/T 16938 紧固件通用技术条件 3 尺寸 尺寸代号和标注均符合 GB/T 5276。螺钉型式尺寸见图1和表1。 螺钉头部型式尺寸与 GB/T 2671.2 相同。 当螺杆未全部制出螺纹时，无螺纹杆部可制成直径等于或小于外接圆直径的圆柱形或三棱形（见 GB/T 6559）。 图1 螺钉结构示意 （后续表1尺寸数据在原文中未完整提供）
