【GB国家标准】 锑锭

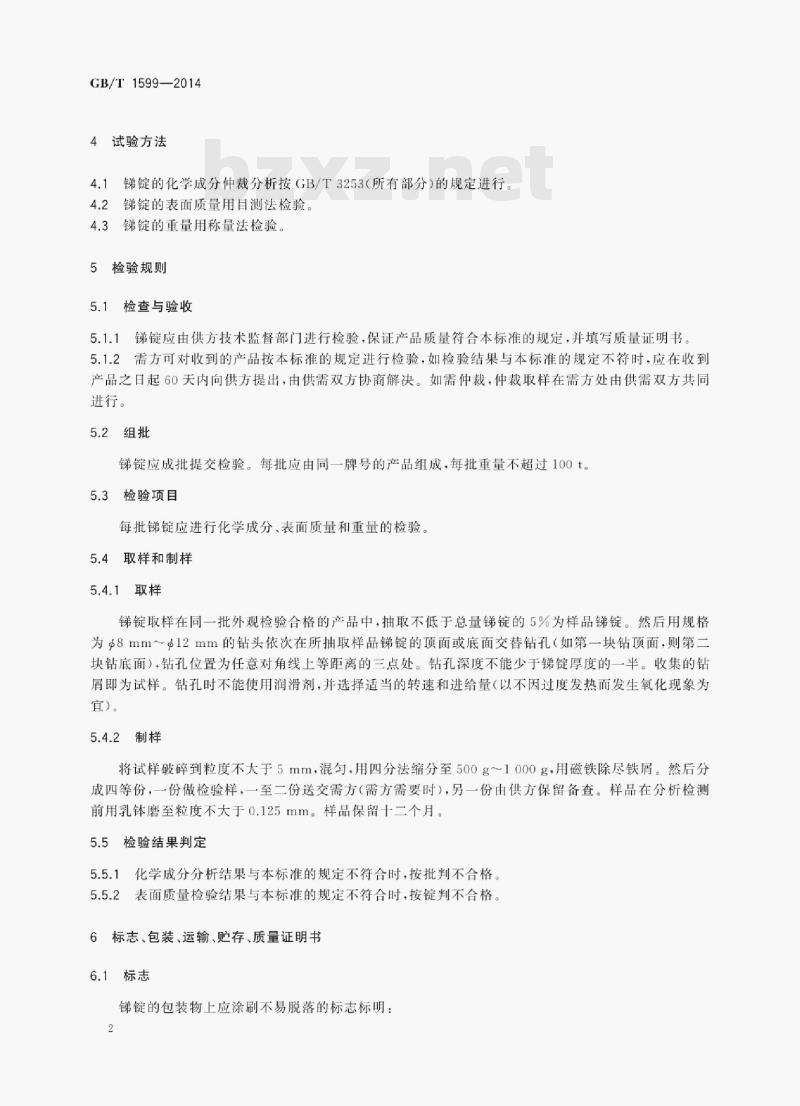

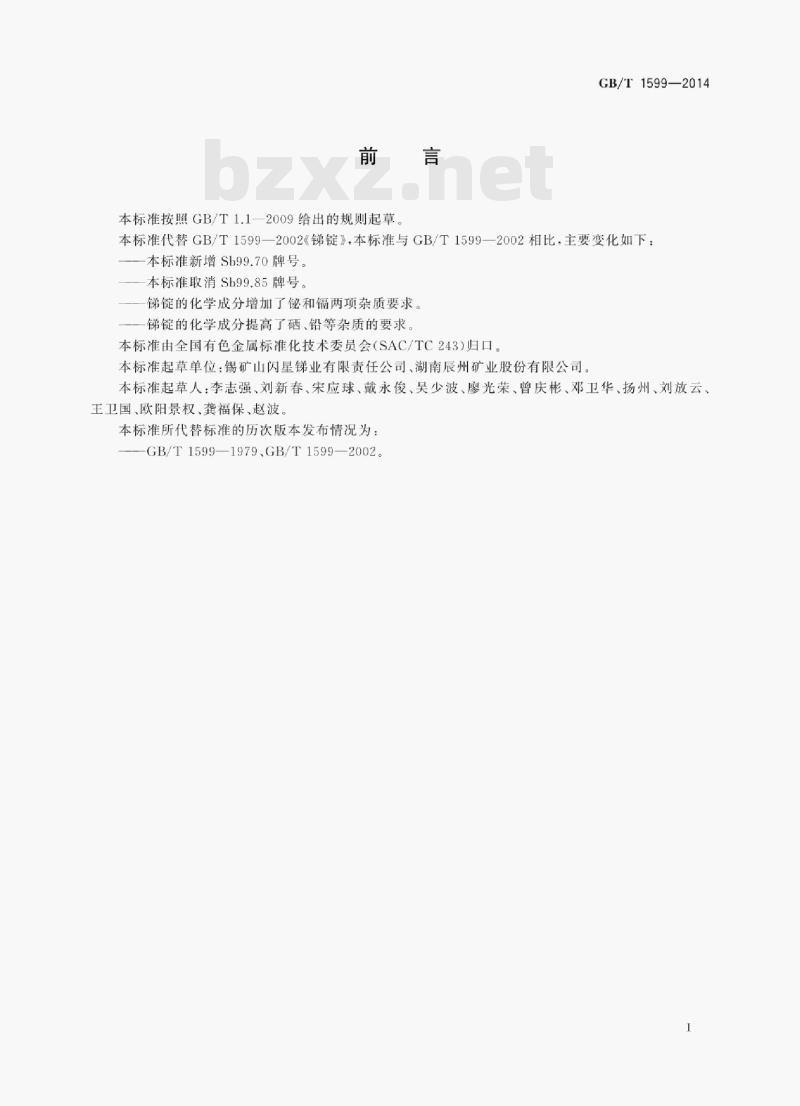

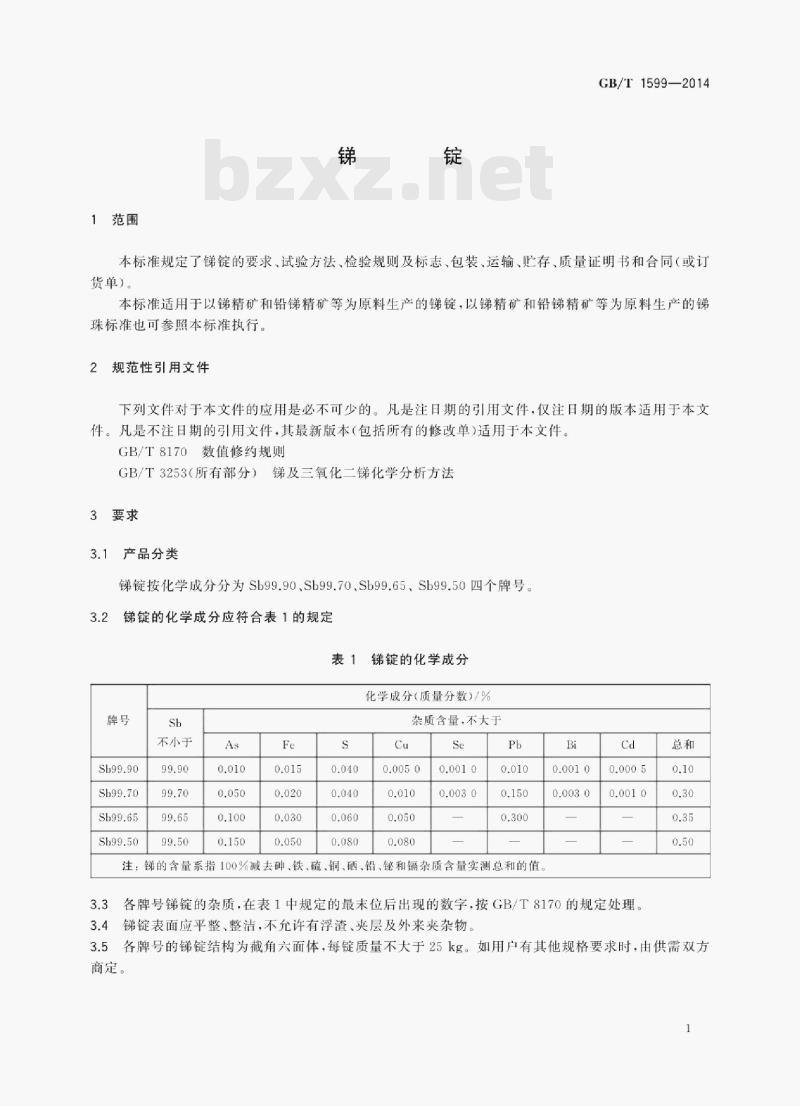

ICS 77.150.30 H62 GB 中华人民共和国国家标准 GB/T 1599—2014 代替 GB/T 1599—2002 锑锭 Antimony ingot 2014-12-05发布 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 2015-08-01实施 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准代替GB/T 1599—2002《锑锭》。与GB/T 1599—2002相比，主要变化如下：新增Sb99.70牌号；取消Sb99.85牌号；锑锭化学成分增加铋和镉两项杂质要求；提高硒、铅等杂质控制要求。 本标准由全国有色金属标准化技术委员会（SAC/TC 243）归口。 本标准起草单位：锡矿山闪星锑业有限责任公司、湖南辰州矿业股份有限公司。 本标准主要起草人：李志强、刘新春、宋应球、戴永俊、吴少波、廖光荣、曾庆彬、邓卫华、扬州、刘放云、王卫国、欧阳景权、龚福保、赵波。 本标准所代替标准的历次版本发布情况为：GB/T 1599—1979、GB/T 1599—2002。 1 范围 本标准规定了锑锭的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单）等内容。本标准适用于以锑精矿和铅锑精矿等为原料生产的锑锭，其他类似产品可参照执行。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 8170 数值修约规则 GB/T 3253（所有部分）锑及三氧化二锑化学分析方法 3 要求 3.1 产品分类 锑锭按化学成分分为Sb99.90、Sb99.70、Sb99.65、Sb99.50四个牌号。 3.2 化学成分 锑锭的化学成分应符合表1规定。 Sb含量不小于： Sb99.90：99.90 Sb99.70：99.70 Sb99.65：99.65 Sb99.50：99.50 杂质含量（不大于）： As：0.010～0.150（随牌号变化） Fe：0.015～0.050 S：0.040～0.080 Cu：规定限值随牌号变化 Se：0.0050～0.080 Pb：0.010～0.300 Bi：0.0010～0.0030 Cd：0.0005～0.0010 注：锑含量为100%减去砷、铁、硫、铜、硒、铅、铋、镉等杂质含量实测总和。 3.3 表面质量 锑锭表面应平整、整洁，不允许有浮渣、夹层及外来夹杂物。 3.4 外形与重量 各牌号锑锭为截角六面体结构，每锭质量不大于25kg，如有特殊规格由供需双方协商确定。 4 试验方法 4.1 化学成分仲裁分析按GB/T 3253（所有部分）规定进行。 4.2 表面质量采用目测法检验。 4.3 重量采用称量法检验。 5 检验规则 5.1 检查与验收 产品由供方质检部门检验并提供质量证明书。需方可按标准复验，如不符合应在收货60天内提出，由供需双方协商解决；必要时可进行仲裁取样。 5.2 组批 锑锭按批检验，每批由同一牌号产品组成，每批重量不超过100t。 5.3 检验项目 每批产品应检验化学成分、表面质量及重量。 5.4 取样与制样 取样比例不低于同批锭数的5%。在样品锭上钻取试样，钻孔深度不少于锭厚度的一半，交替选取顶面或底面钻孔。钻屑混合后破碎至不大于5mm，混匀并用四分法缩分至500g～1000g，去除铁屑后分样，其中一份用于检验，一至两份供需方保存，一份供方留存备查。
