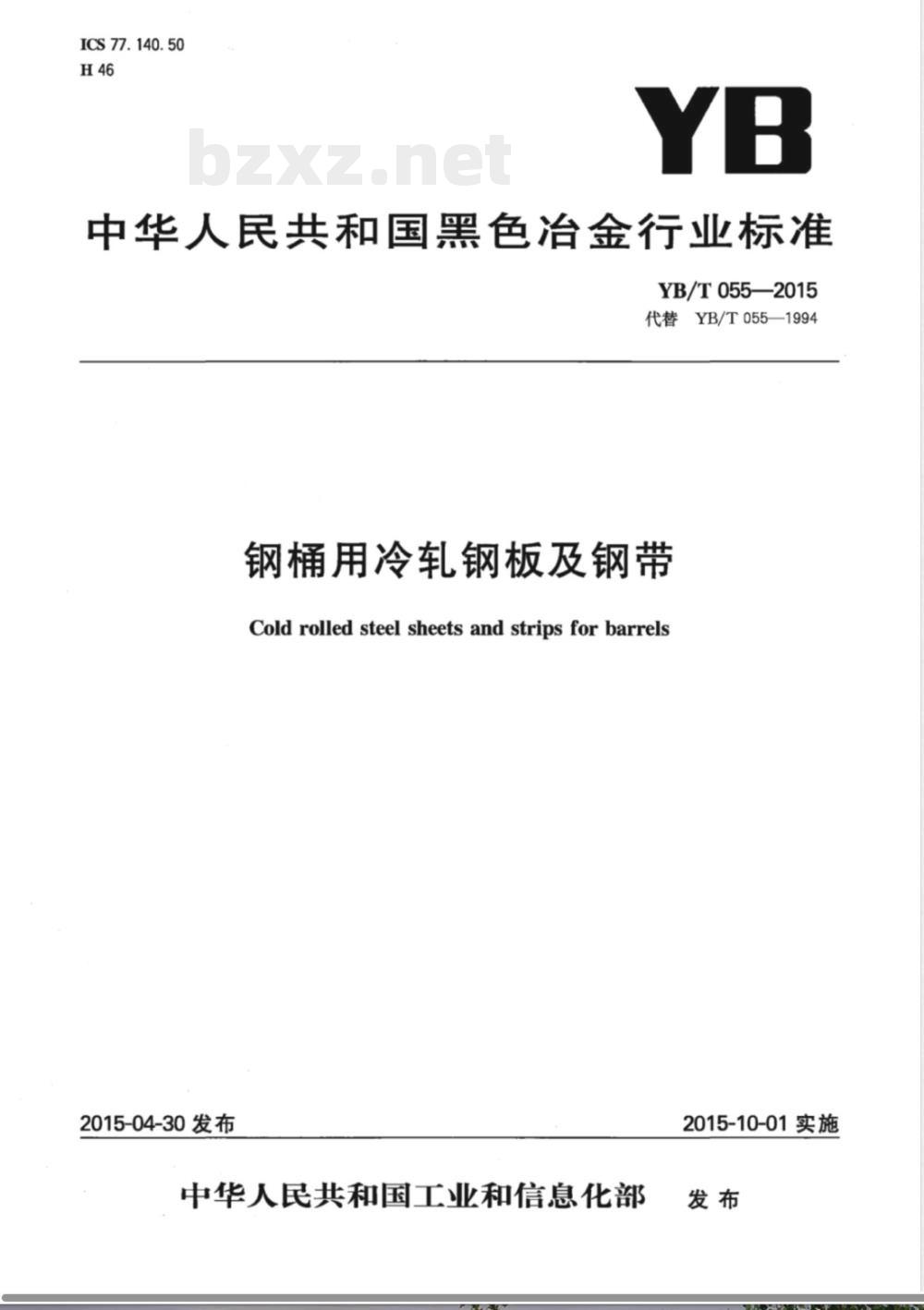

【其他行业标准】 钢桶用冷轧钢板及钢带

本标准规定了钢桶用冷轧钢板及钢带的牌号及其表示方法、订货信息、尺寸、外形、重量及允许偏差、技术要求、检验和试验、包装、标志及质量证明书等。本标准适用于钢桶用厚度为0.30mm～1.60mm，宽度为600mm～2050mm的冷轧钢板及钢带。

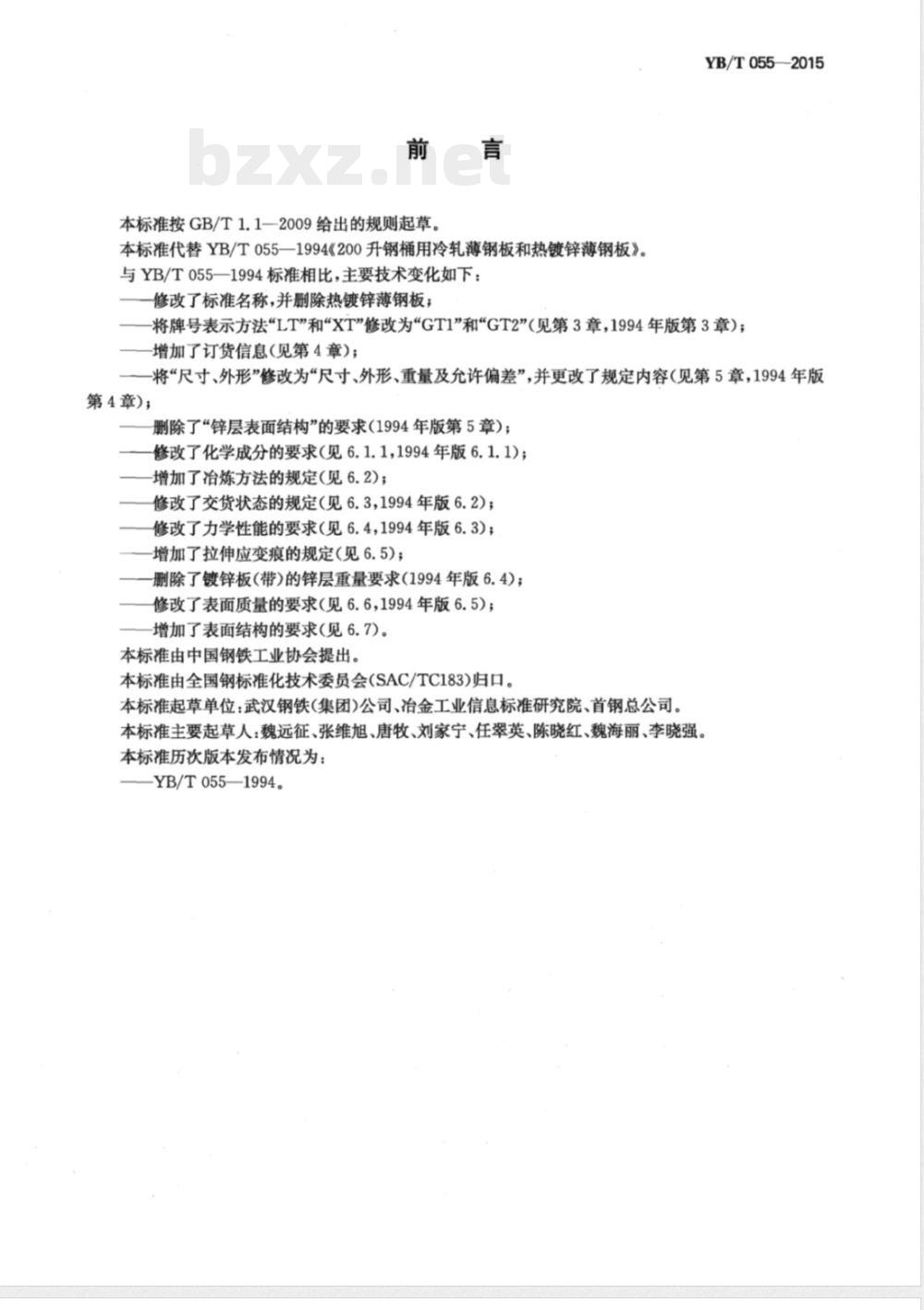

本标准按照GB/T 1.1-2009给出的规则起草。
本标准代替YB/T 055-1994《200 升钢桶用冷轧薄钢板和热镀锌薄钢板》。
与YB/T 055-1994标准相比，主要技术变化如下：
——修改了标准名称，并删除热镀锌薄钢板；
——将牌号表示方法“LT”和“XT”修改为“GT1”和“GT2”（见第3章，1994年版第3章）；
——增加了订货信息（见第4章）；
——将“尺寸、外形”修改为“尺寸、外形、重量及允许偏差”，并更改了规定内容（见第5章，1994年版第4章）；
——删除了“锌层表面结构”的要求（1994年版第5章）；
——修改了化学成分的要求（见6.1.1，1994年版6.1.1）；
——增加了冶炼方法的规定（见6.2）；
——修改了交货状态的规定（见6.3，1994年版6.2）；
——修改了力学性能的要求（见6.4，1994年版6.3）；
——增加了拉伸应痕的规定（见6.5）；
——删除了镀锌板（带）的锌层重量要求（1994年版6.4）；
——修改了表面质量的要求（见6.6，1994年版6.5）；
——增加了表面结构的要求（见6.7）。
本标准由中国钢铁工业协会提出。
本标准由全国钢标准化技术委员会（SAC/TC 183）归口。
本标准起草单位：武汉钢铁（集团）公司、冶金工业信息标准研究院、首钢总公司。
本标准主要起草人：魏远征、张维旭、唐牧、刘家宁、任翠英、陈晓红、魏海丽、李晓强。
本标准历次版本发布情况为：
——YB/T 055-1994。
下列文件对于本标准的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本标准。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 222 钢的成品化学成分允许偏差
GB/T 223.3 钢铁及合金化学分析方法 二安替比林甲烷磷钼酸重量法测定磷量
GB/T 223.9 钢铁及合金 铝含量的测定 铬天青S分光光度法
GB/T 223.58 钢铁及合金化学分析方法 亚砷酸钠-亚硝酸钠滴定法测定锰量
GB/T 223.59 钢铁及合金 磷含量的测定 铋磷钼蓝分光光度法和锑磷钼蓝分光光度法
GB/T 223.63 钢铁及合金化学分析方法 高碘酸钠（钾）光度法测定锰量
GB/T 223.64 钢铁及合金 锰含量的测定 火焰原子吸收光谱法
GB/T 223.68 钢铁及合金化学分析方法 管式炉内燃烧后碘酸钾滴定法测定硫含量
GB/T 223.69 钢铁及合金 碳含量的测定 管式炉内燃烧后气体容量法
GB/T 223.72 钢铁及合金 硫含量的测定 重量法
GB/T 228.1 金属材料 拉伸试验 第1部分：室温试验方法
GB/T 230.1 金属材料 洛氏硬度试验 第1部分：试验方法
GB/T 247 钢板和钢带包装、标志及质量证明书的一般规定
GB/T 708 冷轧钢板和钢带的尺寸、外形、重量及允许偏差
GB/T 2975 钢及钢产品 力学性能试验取样位置及试样制备
GB/T 4336 碳素钢和中低合金钢 火花源原子发射光谱分析方法（常规法）
GB/T 17505 钢及钢产品交货一般技术要求
GB/T 20066 钢和铁 化学成分测定用试样的取样和制样方法
GB/T 20123 钢铁 总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）
GB/T 20125 低合金钢 多元素含量的测定 电感耦合等离子体原子发射光谱法
GB/T 20126 非合金钢 低碳含量的测定 第2部分：感应炉（经预加热）内燃烧后红外吸收法
YB/T 081 冶金技术标准的数值修约与检测数值的判定原则
