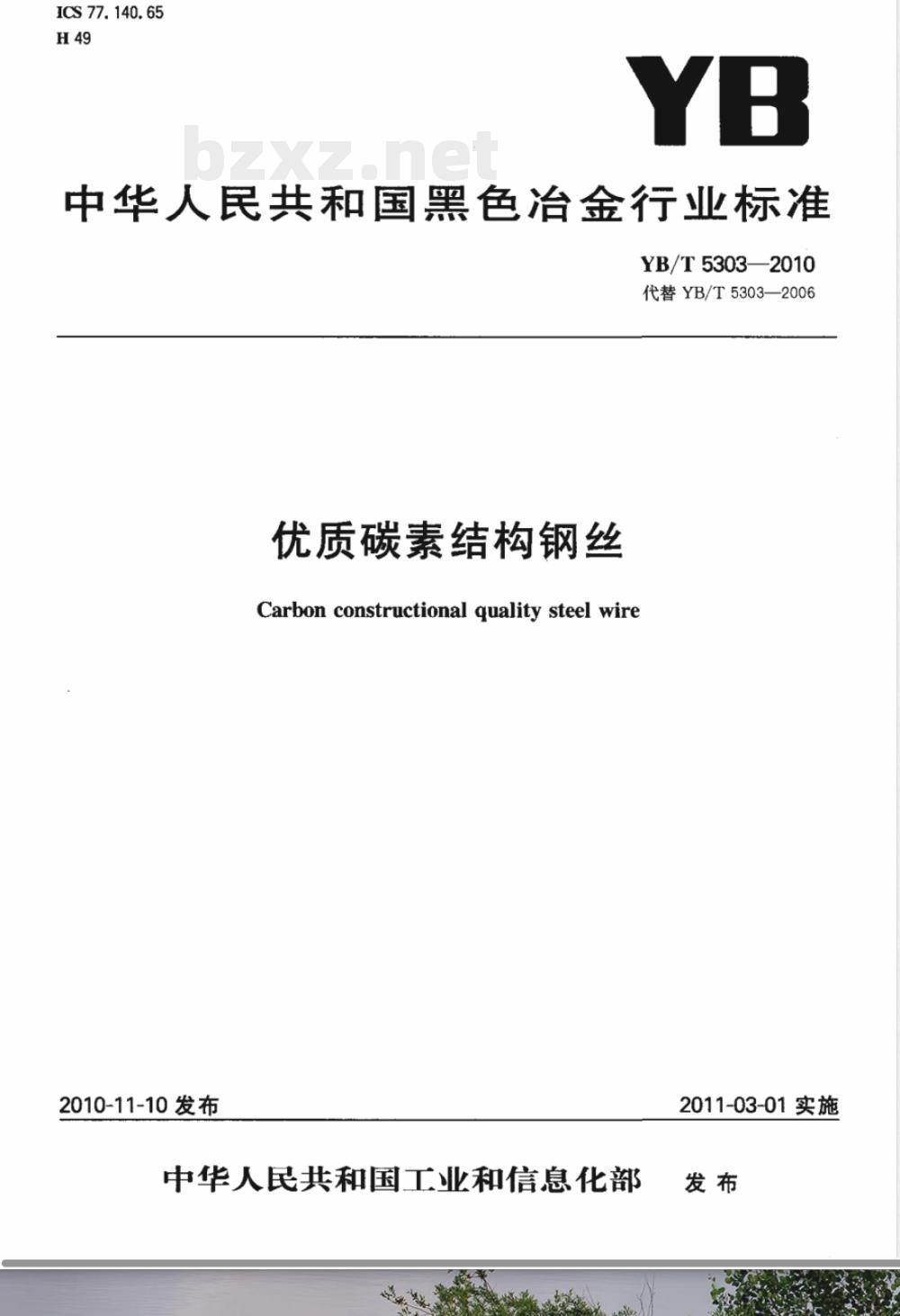

【其他行业标准】 优质碳素结构钢丝

ICS 77. 140. 65
中华人民共和国黑色冶金行业标准YB/T5303—2010
代替YB/T5303—2006
优质碳素结构钢丝
Carbon constructional quality steel wire2010-11-10 发布
中华人民共和国工业和信息化部2011-03-01 实施

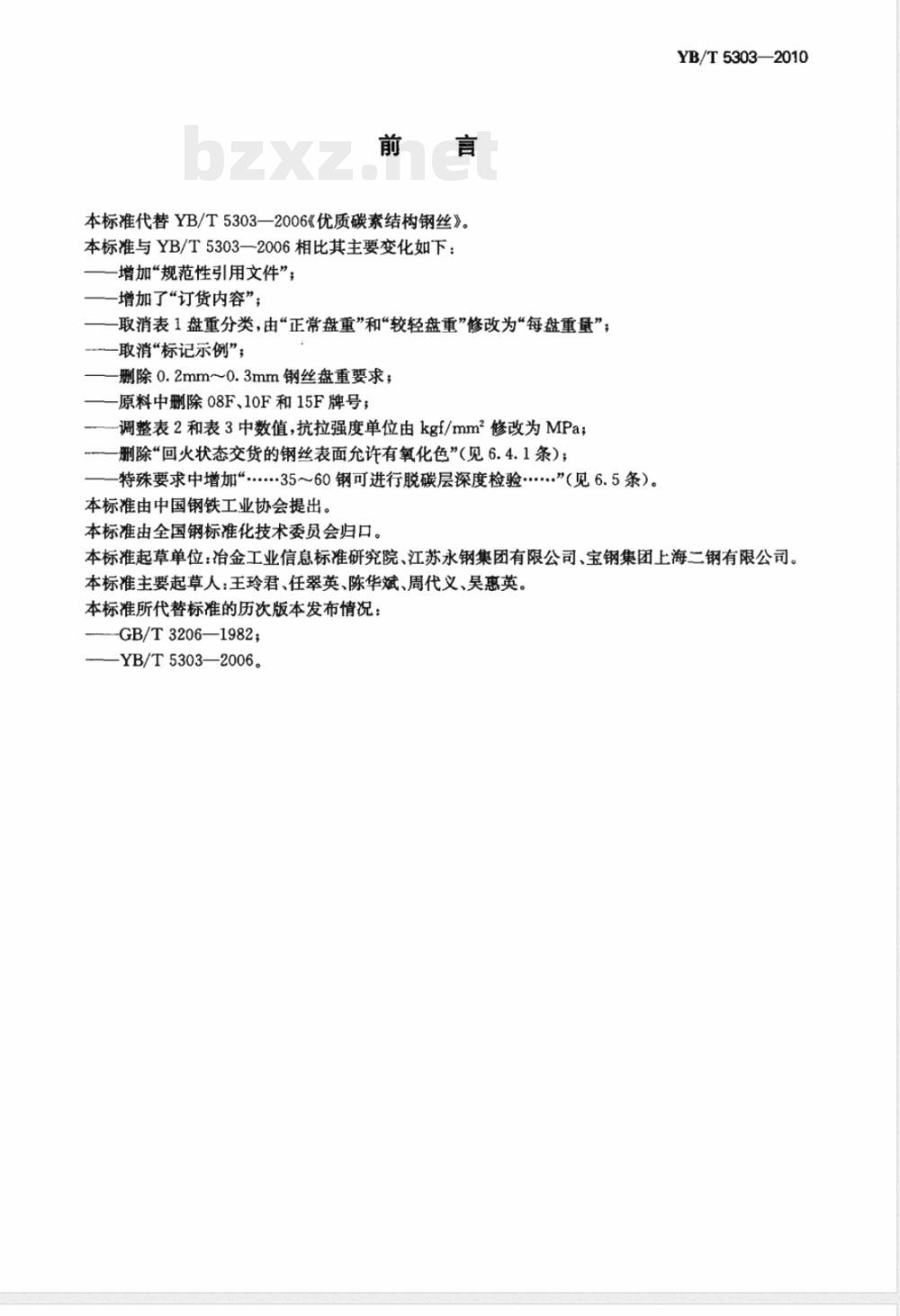

本标准代替YB/T5303—2006《优质碳素结构钢丝》。本标准与YB/T5303—2006相比其主要变化如下：一增加“规范性引用文件”；
增加了“订货内容”；
取消表1盘重分类，由“正常盘重”和“较轻盘重”修改为“每盘重量”；取消“标记示例”；
一删除0.2mm~0.3mm钢丝盘重要求，一原料中删除08F、10F和15F牌号，调整表2和表3中数值，抗拉强度单位由kgf/mm2修改为MPa删除回火状态交货的钢丝表面允许有氧化色”（见6.4.1条）；特殊要求中增加..35～60钢可进行脱碳层深度检验…….”（见6.5条）。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。YB/T5303—2010
本标准起草单位：冶金工业信息标准研究院、江苏永钢集团有限公司、宝钢集团上海二钢有限公司。本标准主要起草人：王玲君、任翠英、陈华斌、周代义、吴惠英。本标准所代替标准的历次版本发布情况：-GB/T3206—1982;
—YB/T5303—2006。

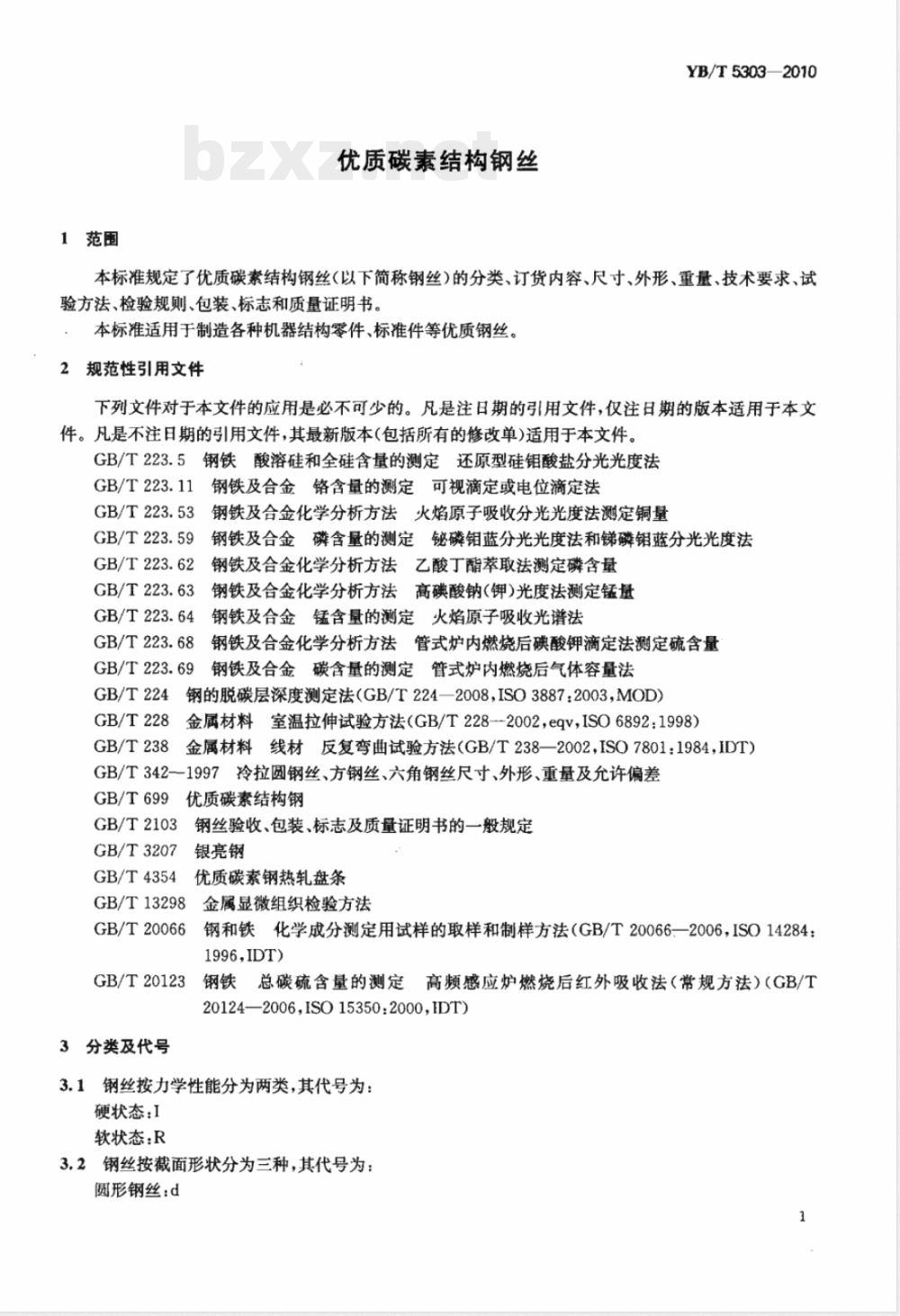

1范围
优质碳素结构钢丝
YB/T5303—2010
本标准规定了优质碳素结构钢丝（以下简称钢丝）的分类、订货内容、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志和质量证明书。本标准适用于制造各种机器结构零件、标准件等优质钢丝。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法GB/T223.11钢铁及合金铬含量的测定可视滴定或电位滴定法GB/T223.53钢铁及合金化学分析方法火焰原子吸收分光光度法测定铜量GB/T223.59
9钢铁及合金磷含量的测定铋磷钳蓝分光光度法和锑磷钼蓝分光光度法GB/T223.62
钢铁及合金化学分析方法乙酸丁酯萃取法测定磷含量GB/T223.63
钢铁及合金化学分析方法高碘酸钠(钾)光度法测定锰量GB/T223.64
GB/T223.68
钢铁及合金锰含量的测定火焰原子吸收光谱法钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量GB/T223.69
钢铁及合金碳含量的测定管式炉内燃烧后气体容量法GB/T224
GB/T228
GB/T238
钢的脱碳层深度测定法（GB/T224—2008，ISO3887：2003，MOD）金属材料室温拉伸试验方法（GB/T228--2002，eqV，ISO6892：1998）金属材料线材反复弯曲试验方法（GB/T238—2002，ISO7801：1984，IDT）GB/T342-1997冷拉圆钢丝、方钢丝、六角钢丝尺寸、外形、重量及允许偏差GB/T699
GB/T2103
GB/T3207www.bzxz.net
GB/T4354
优质碳素结构钢
钢丝验收、包装、标志及质量证明书的一般规定银亮钢
优质碳素钢热轧盘条
GB/T13298
金属显微组织检验方法
钢和铁化学成分测定用试样的取样和制样方法（GB/T20066一2006，ISO14284：GB/T20066
1996,IDT
GB/T20123
3分类及代号
钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）（GB/T20124—2006,ISO15350:2000,IDT)3.1钢丝按力学性能分为两类，其代号为：硬状态：I
软状态：R
3.2钢丝按截面形状分为三种，其代号为：圆形钢丝：d

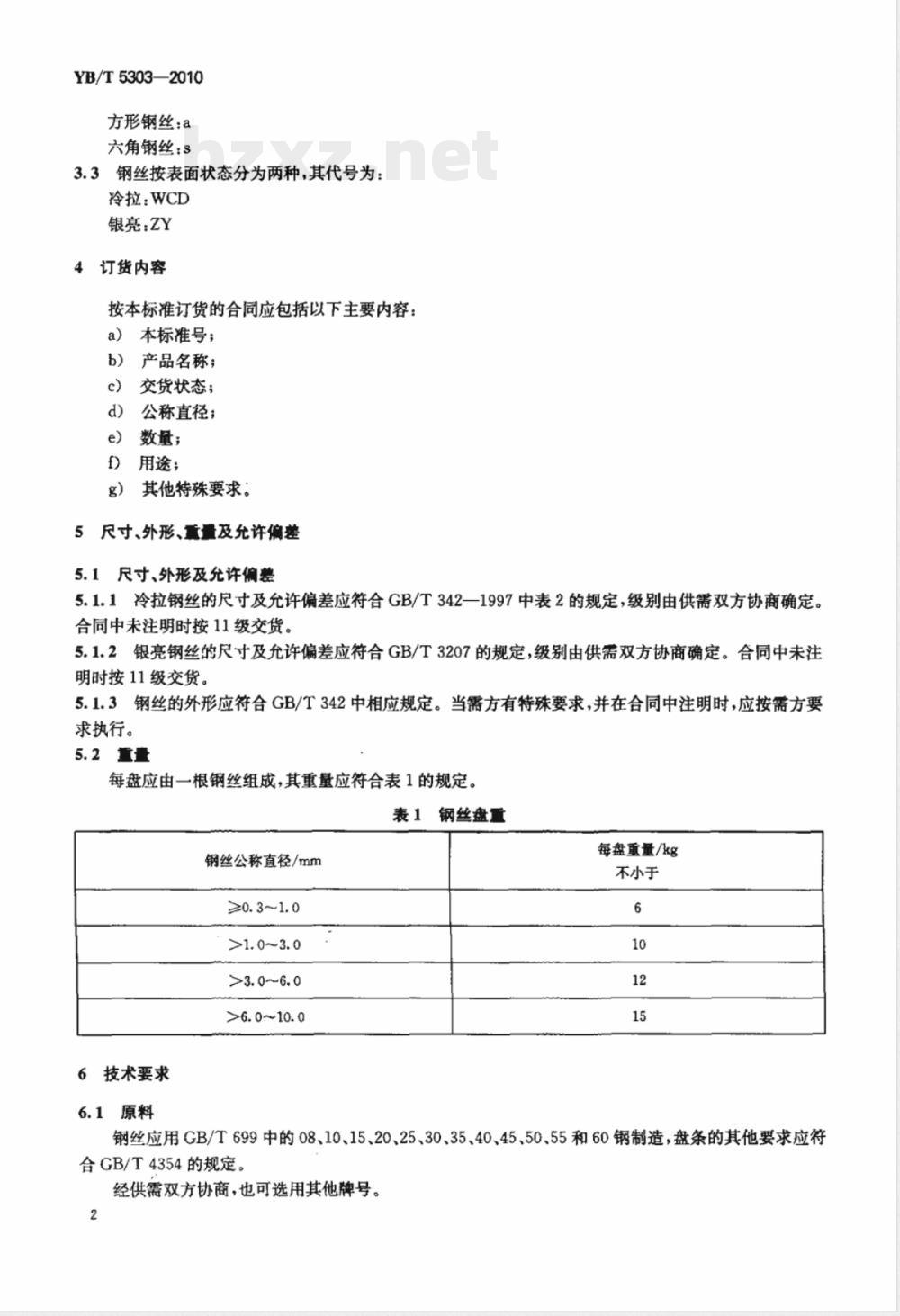

YB/T5303—2010
方形钢丝：a
六角钢丝：s
3.3钢丝按表面状态分为两种，其代号为：冷拉：WCD
银亮：ZY
4订货内容
按本标准订货的合同应包括以下主要内容：a）本标准号；
b）产品名称；
交货状态；
公称直径：
数量；
f）用途；
其他特殊要求。
5尺寸、外形、重量及允许偏差
5.1尺寸、外形及允许偏差
5.1.1冷拉钢丝的尺寸及允许偏差应符合GB/T342—1997中表2的规定，级别由供需双方协商确定。合同中未注明时按11级交货。
5.1.2银亮钢丝的尺寸及允许偏差应符合GB/T3207的规定，级别由供需双方协商确定。合同中未注明时按11级交货。
5.1.3钢丝的外形应符合GB/T342中相应规定。当需方有特殊要求，并在合同中注明时，应按需方要求执行。
5. 2 重量
每盘应由一根钢丝组成，其重量应符合表1的规定。表 1 钢丝盘重
钢丝公称直径/mm
≥0. 3~1. 0
>1. 0~3. 0
>3.0~6. 0
技术要求
6.1原料
每盘重量/kg
不小于
钢丝应用GB/T699中的08、10、15、20、25、30、35、40、45、50、55和60钢制造，盘条的其他要求应符合GB/T4354的规定。
经供需双方协商，也可选用其他牌号。2

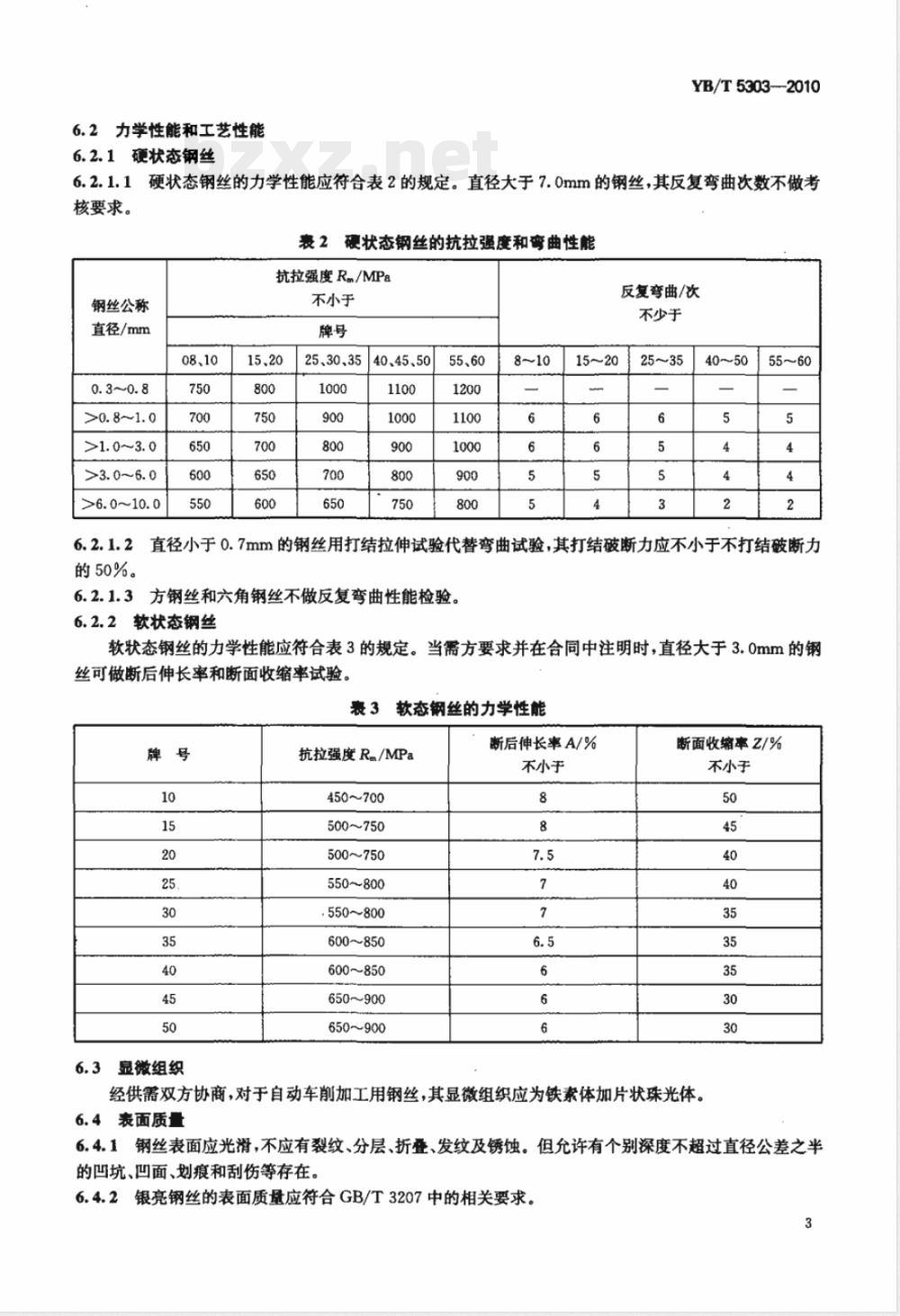

6.2力学性能和工艺性能
6.2.1硬状态钢丝
YB/T5303--2010
硬状态钢丝的力学性能应符合表2的规定。直径大于7.0mm的钢丝，其反复弯曲次数不做考6.2.1.1
核要求。
裹2硬状态钢丝的抗拉度和弯曲性能抗拉强度Rm/MPa
钢丝公称
直径/mm
>0. 8~1. 0
>1. 0~3. 0
>3. 0~6. 0
>6.0~10.0
的50%。
08、10
15、20
不小于
25、30、35
40、45、50
55、60
反复弯曲/次
不少于
直径小于0.7mm的钢丝用打结拉伸试验代替弯曲试验，其打结破断力应不小于不打结破断力6.2.1.3方钢丝和六角钢丝不做反复弯曲性能检验。6.2.2软状态钢丝
软状态钢丝的力学性能应符合表3的规定。当需方要求并在合同中注明时，直径大于3.0mm的钢丝可做断后伸长率和断面收缩率试验。表3软态钢丝的力学性能
显微组织
抗拉强度Rm/MPa
450~700
500~750
500~750
550~800
.550~800
600~850
600~850
650~900
650~900
断后伸长率A/%
不小于
断面收缩率Z/%
不小子
经供需双方协商，对于自动车削加工用钢丝，其显微组织应为铁素体加片状珠光体，6.4表面质量
6.4.1钢丝表面应光滑，不应有裂纹、分层、折叠、发纹及锈蚀。但允许有个别深度不超过直径公差之半的凹坑、凹面、划痕和刮伤等存在。6.4.2银亮钢丝的表面质量应符合GB/T3207中的相关要求。3
YB/T5303—2010
6.5特殊要求
根据需方要求，并在合同中注明，35～60钢可进行脱碳层深度检验，其指标由供需双方协议规定。试验方法
钢丝的检验项目其取样数量、取样部位和试验方法应符合表4的规定。表4钢丝的检验项目，其取样数量、取样部位和试验方法序号
8检验规则
检验项目
化学成分
拉伸试验
反复弯曲试验
显微组织
8.1检查和验收
取样数量
1个/炉
钢丝的检查和验收按GB/T2103的规定。8.2组批规则
取样部位
GB/T20066
任一端部
任一端部
任一端部
任一端部
试验方法
GB/T223系列标准，GB/T20123
GB/T228
GB/T238
GB/T13298
GB/T224
千分尺、游标卡尺
钢丝应按批进行检查和验收，每批应由同一牌号、同一炉号、同一尺寸、同一交货状态的钢丝组成。取样数量和取样部位
每批钢丝的取样数量和取样部位应符合表4的规定。8.4复验与判定规则
钢丝的复验与判定规则应符合GB/T2103的规定。9
包装、标志和质量证明书
钢丝的包装、标志和质量证明书应符合GB/T2103的规定。中华人民共和国黑色冶金
行业标准
优质碳结构钢丝
YB/T 5303--2010
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
北京兴华印刷厂印刷
各地新华书店经销
开本880×1230
1/16印张0.75
字数14千字
反2011年2月第一次印刷
2011年2月第一版
统一书号：155024·356
6定价：15.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
