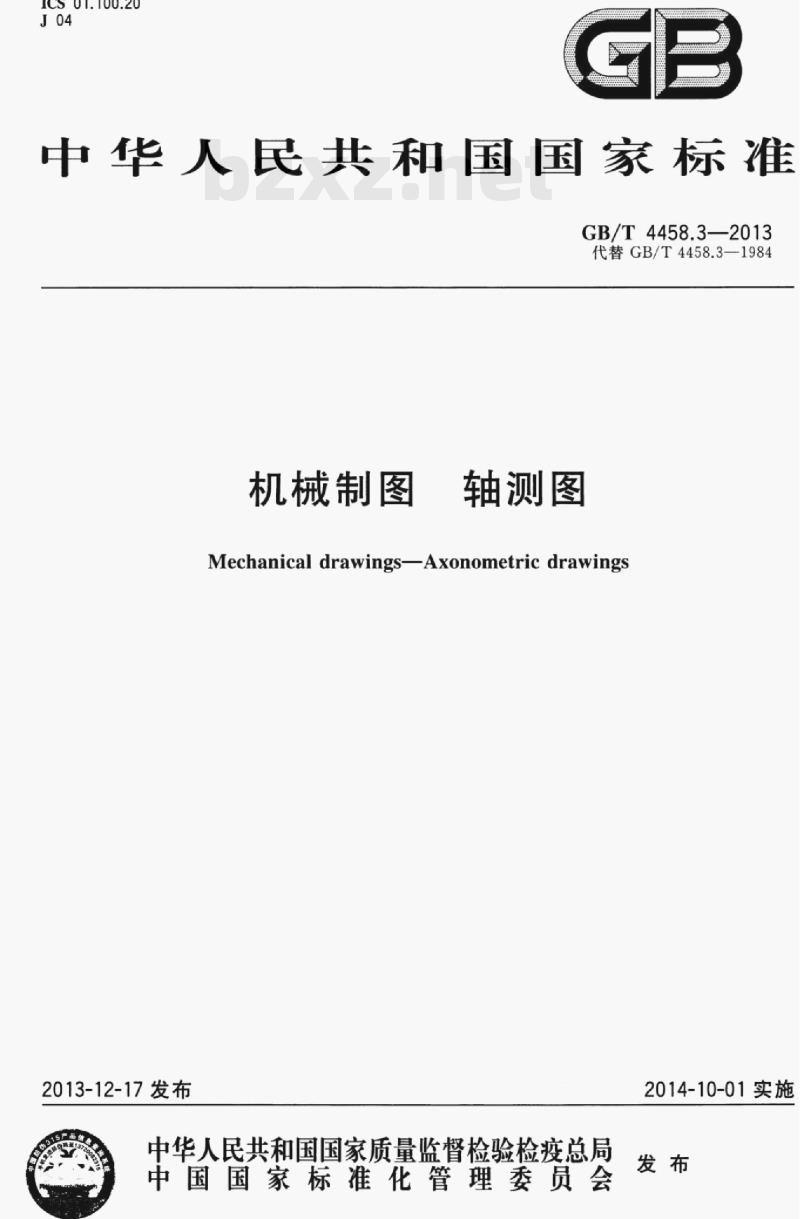

ICS01.100.20
中华人民共和国国家标准
GB/T4458.3—2013
代替GB/T4458.3-1984
机械制图
轴测图
Mechanical drawingsAxonometric drawings2013-12-17发布免费标准下载网bzxz
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
2014-10-01实施

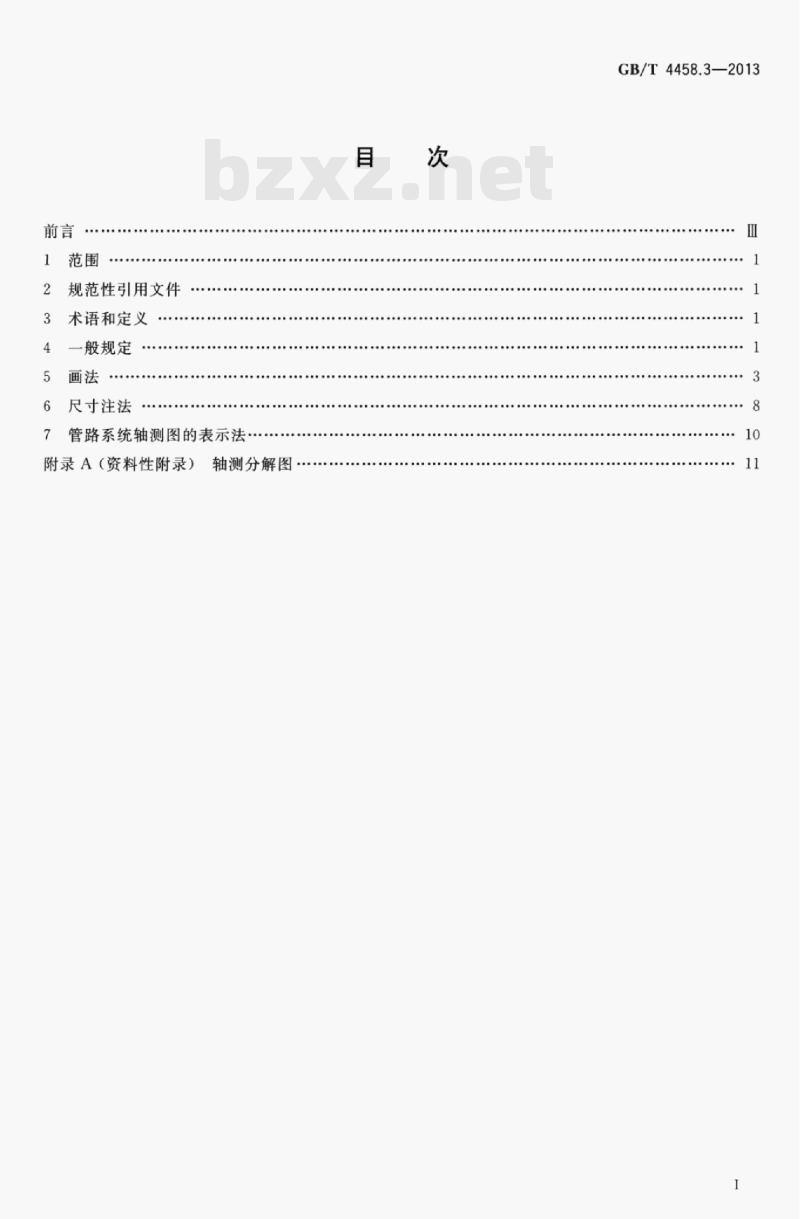

规范性引用文件
术语和定义
一般规定
6尺寸注法
管路系统轴测图的表示法
附录A（资料性附录）
轴测分解图
GB/T4458.3—2013

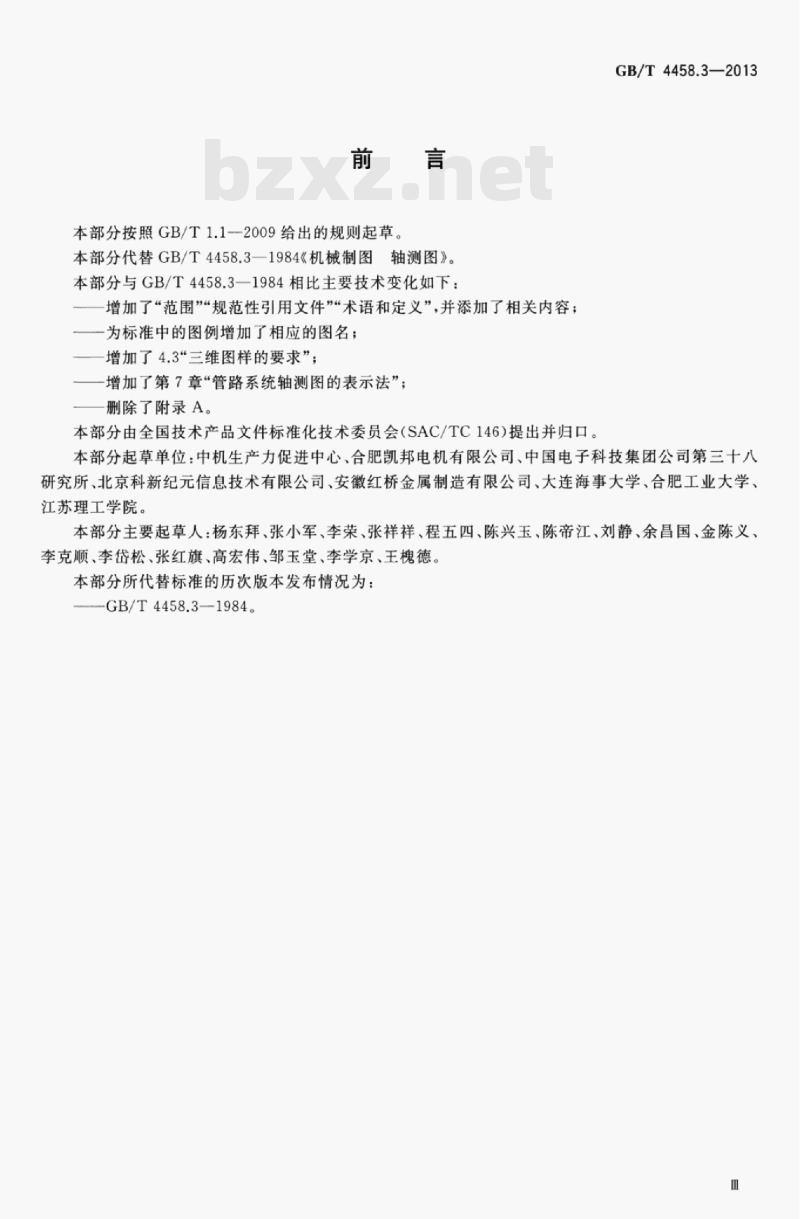

本部分按照GB/T1.1一2009给出的规则起草。本部分代替GB/T4458.3-1984《机械制图轴测图》。本部分与GB/T4458.3—1984相比主要技术变化如下：一增加了“范围\“规范性引用文件”“术语和定义”，并添加了相关内容；一为标准中的图例增加了相应的图名；一增加了4.3*三维图样的要求”：一增加了第7章“管路系统轴测图的表示法”；—删除了附录A。
本部分由全国技术产品文件标准化技术委员会（SAC/TC146）提出并归口。GB/T4458.3—2013
本部分起草单位：中机生产力促进中心、合肥凯邦电机有限公司、中国电子科技集团公司第三十八研究所、北京科新纪元信息技术有限公司、安徽红桥金属制造有限公司、大连海事大学、合肥工业大学、江苏理工学院。
本部分主要起草人：杨东拜、张小军、李荣、张祥祥、程五四、陈兴玉、陈帝江、刘静、余昌国、金陈义、李克顺、李岱松、张红旗、高宏伟、邹玉堂、李学京、王槐德。本部分所代替标准的历次版本发布情况为：-GB/T4458.3—1984。
1范围
机械制图
轴测图
GB/T4458的本部分规定了三种常用的轴测图的绘制方法。本部分适用于手工及计算机绘制轴测图；也适用于三维模型投影工程图。2规范性引用文件
GB/T4458.3—2013
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T4457.4机械制图图样画法图线GB/T6567.5技术制图管路系统的图形符号管路、管件和阀门等图形符号的轴测图画法GB/T14692技术制图投影法
GB/T16948技术产品文件词汇投影法术语GB/T26099.4机械产品三维建模通用规则第4部分：模型投影工程图3术语和定义
下列术语和定义适用于本文件。3.1
axonometric drawings
轴测图
将物体连同其参考直角坐标系，沿不平行于任一坐标平面的方向，用平行投影法将其投射在单一投影面上所得到的图形。
轴间角
axesangle
轴测图中两轴测轴之间的夹角。3.3
轴向伸缩系数
coefficient of axial deformation轴测轴上的单位长度与相应投影轴上的单位长度的比值。OX，OY、OZ轴上的伸缩系数分别用p、q和r简化表示。
4一般规定
4.1理论上轴测图可以有无数种，但从作图简便等因素考虑，一般采用下列3种：4.1.1正等轴测图，简称正等测（如图1）。1
GB/T4458.3—2013
立方体
p=g=r=1
正等轴测图
4.1.2正二等轴测图，简称正二测（如图2）。立方体
轴测轴的位置
图2正二等轴测图
4.1.3斜二等轴测图，简称斜二测（如图3）。立方体
pi=ri=l
Q1=1/2
轴测轴的位置
轴测轴的位置
图3斜二等轴测图
必要时允许采用其他轴测图。
4.2轴测图的轴间角和轴向伸缩系数GB/T4458.3—2013
绘制正等测、正二测轴测图时，其轴间角和轴向伸缩系数（p、9和r）按图1、图2的规定。绘制斜二测轴测图时，其轴间角和轴向伸缩系数（p1>91、ri)按图3的规定。4.3三维图样的要求
三维模型形成三维图样时应按本部分的相关规定绘制和标注。5画法
5.1轴测图中一般只画出可见部分，必要时才画出其不可见部分。5.2与各坐标平面平行的圆（如直径为d）在各种轴测图中分别投影为椭圆（只有斜二测中正面投影仍为圆）如图4、图5和图6所示。
椭圆1的长轴垂直于2轴
椭圆2的长轴垂直于X轴
椭圆3的长轴垂直于Y轴
各椭圆的长轴：
各椭圆的短轴：
图4与各坐标平面平行的圆在正等轴测图中的投影3
GB/T4458.3—2013
椭圆1的长轴垂直于Z轴
椭圆2的长轴垂直于X轴
椭圆3的长轴垂直于Y轴
各椭圆的长轴：
椭圆1、2的短轴：
椭圆3的短轴：
图5与各坐标平面平行的圆在正二等轴测图中的投影5
椭圆1的长轴与X轴约成7°
椭圆2的长轴与Z轴约成7°
椭圆1、2的长轴：
椭圆1、2的短轴：
图6与各坐标平面平行的圆在斜二等轴测图中的投影GB/T4458.3—2013
5.3表示零件的内部形状时，可假想用剖切平面将零件的一部分剖去。各种轴测图中剖面线应按图7、图8和图9的规定画出。
在轴测装配图中，可用将剖面线画成方向相反或不同的间隔的方法来区别相邻的零件（图10）。图7轴测剖视图（一）
图8轴测剖视图（二）
GB/T4458.3—2013
图9轴测视图（三）
图10轴测装配部视图
5.4剖切平面通过零件的肋或薄壁等结构的纵向对称平面时，这些结构都不画剖面符号，而用粗实线将它与邻接部分分开（图11）；在图中表现不够清晰时，也允许在肋或薄壁部分用细点表示被剖切部分(图12)。
