【其他行业标准】 弹簧垫圈用梯形钢丝

ICS 77.140.65

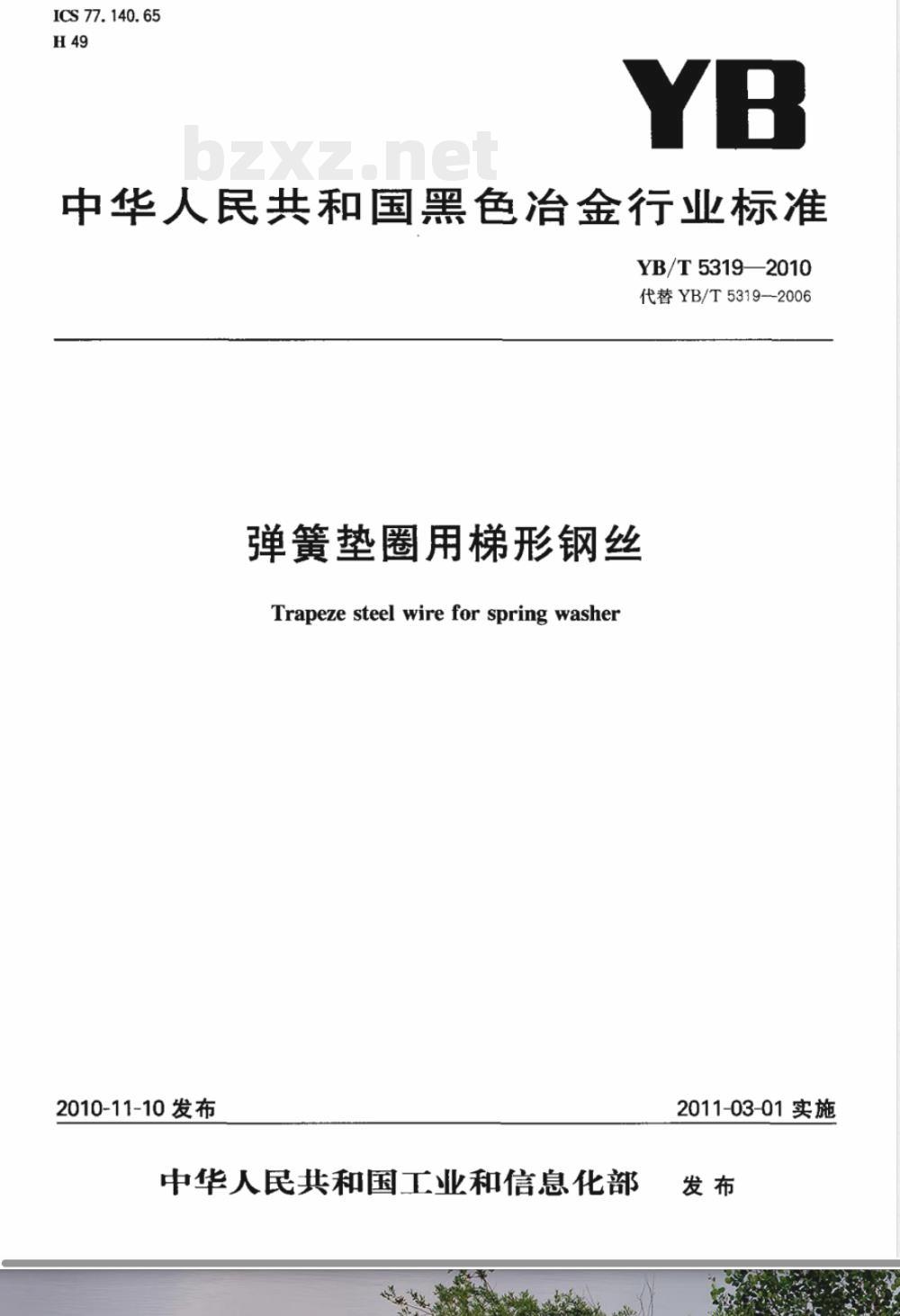

中华人民共和国黑色冶金行业标准YB/T5319—2010
代替YB/T5319--2006
弹簧垫圈用梯形钢丝
Trapeze steel wire for spring washer2010-11-10 发布
中华人民共和国工业和信息化部2011-03-01实施

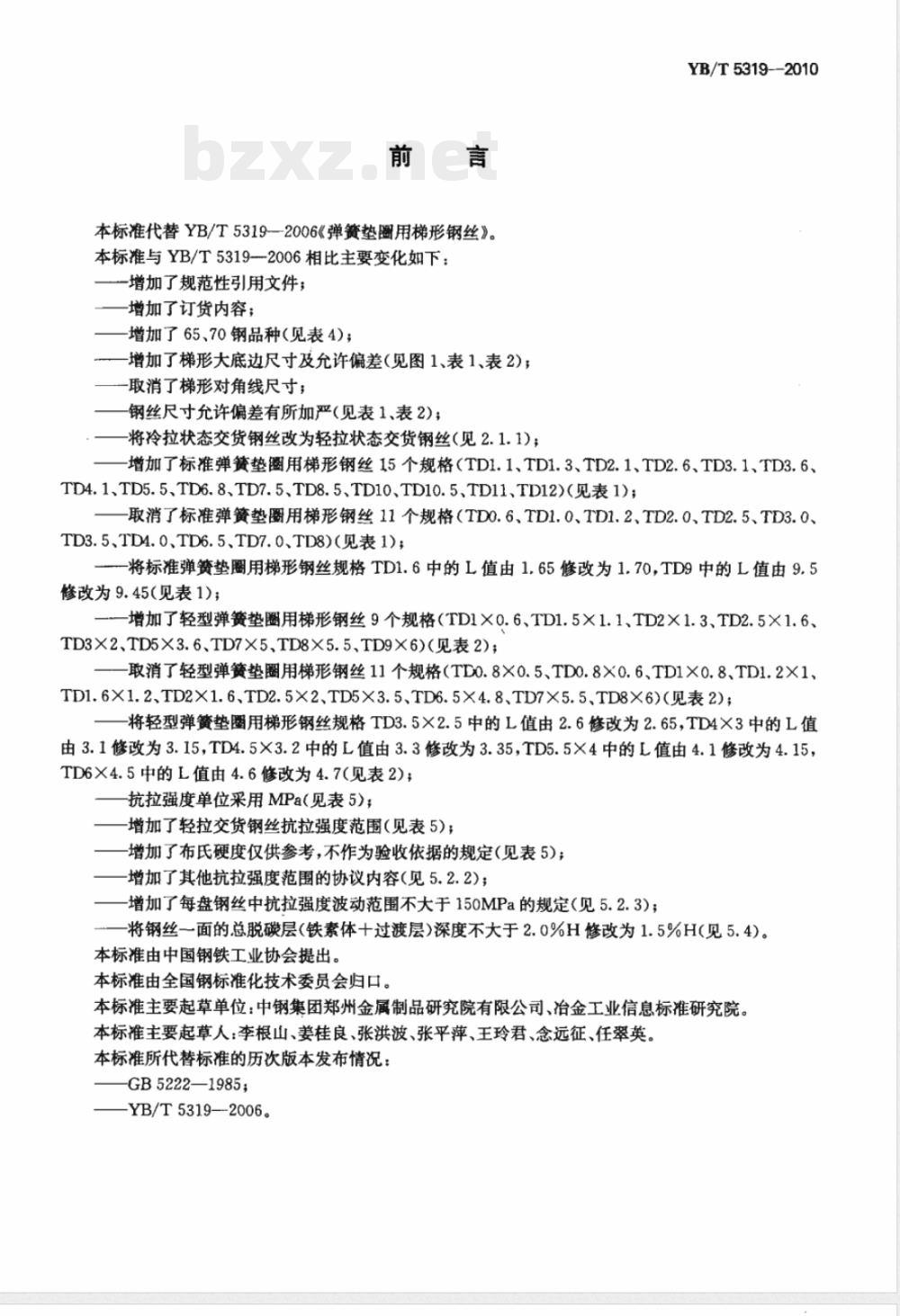

本标准代替YB/T5319—2006《弹簧垫圈用梯形钢丝》。本标准与YB/T5319-2006相比主要变化如下：增加了规范性引用文件；
增加了订货内容；
-增加了65、70钢品种（见表4)；—增加了梯形大底边尺寸及允许偏差（见图1、表1、表2)一取消了梯形对角线尺寸；
钢丝尺寸允许偏差有所加严（见表1、表2)；-将冷拉状态交货钢丝改为轻拉状态交货钢丝（见2.1.1)；YB/T5319--2010
一增加了标准弹簧垫圈用梯形钢丝15个规格（TD1.1、TD1.3、TD2.1、TD2.6、TD3.1、TD3.6、TD4.1、TD5.5、TD6.8、TD7.5、TD8.5、TD10、TD10.5、TD11、TD12)(见表1)；取消了标准弹簧垫圈用梯形钢丝11个规格（TD0.6、TD1.0、TD1.2、TD2.0、TD2.5、TD3.0、TD3.5、TD4.0、TD6.5、TD7.0、TD8)(见表1)；一将标准弹贫垫圈用梯形钢丝规格TD1.6中的L值由1.65修改为1.70,TD9中的L值由9.5修改为9.45(见表1)；
—增加了轻型弹簧垫圈用梯形钢丝9个规格(TD1×0.6、TD1.5×1.1、TD2×1.3、TD2.5×1.6、TD3×2、TD5×3.6、TD7×5、TD8×5.5、TD9×6)(见表2);-取消了轻型弹簧垫圈用梯形钢丝11个规格(TD0.8×0.5、TD0.8×0.6、TD1×0.8、TD1.2×1、TD1.6×1.2、TD2×1.6、TD2.5×2、TD5×3.5、TD6.5X4.8、TD7×5.5、TD8×6)(见表2)；将轻型弹簧垫圈用梯形钢丝规格TD3.5×2.5中的L值由2.6修改为2.65，TD4X3中的L值由3.1修改为3.15，TD4.5X×3.2中的L值由3.3修改为3.35，TD5.5×4中的L值由4.1修改为4.15，TD6X4.5中的L值由4.6修改为4.7(见表2)；抗拉强度单位采用MPa(见表5)；增加了轻拉交货钢丝抗拉强度范围（见表5)；增加了布氏硬度仅供参考，不作为验收依据的规定(见表5)；增加了其他抗拉强度范围的协议内容(见5.2.2)；-增加了每盘钢丝中抗拉强度波动范围不大于150MPa的规定（见5.2.3）；将钢丝一面的总脱碳层(铁素体十过渡层）深度不大于2.0%H修改为1.5%H(见5.4)。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会归口。本标准主要起草单位：中钢集团郑州金属制品研究院有限公司、冶金工业信息标准研究院。本标准主要起草人：李根山、姜桂良、张洪波、张平萍、王玲君、念远征、任翠英。本标准所代替标准的历次版本发布情况：GB5222—1985;
YB/T5319—2006。

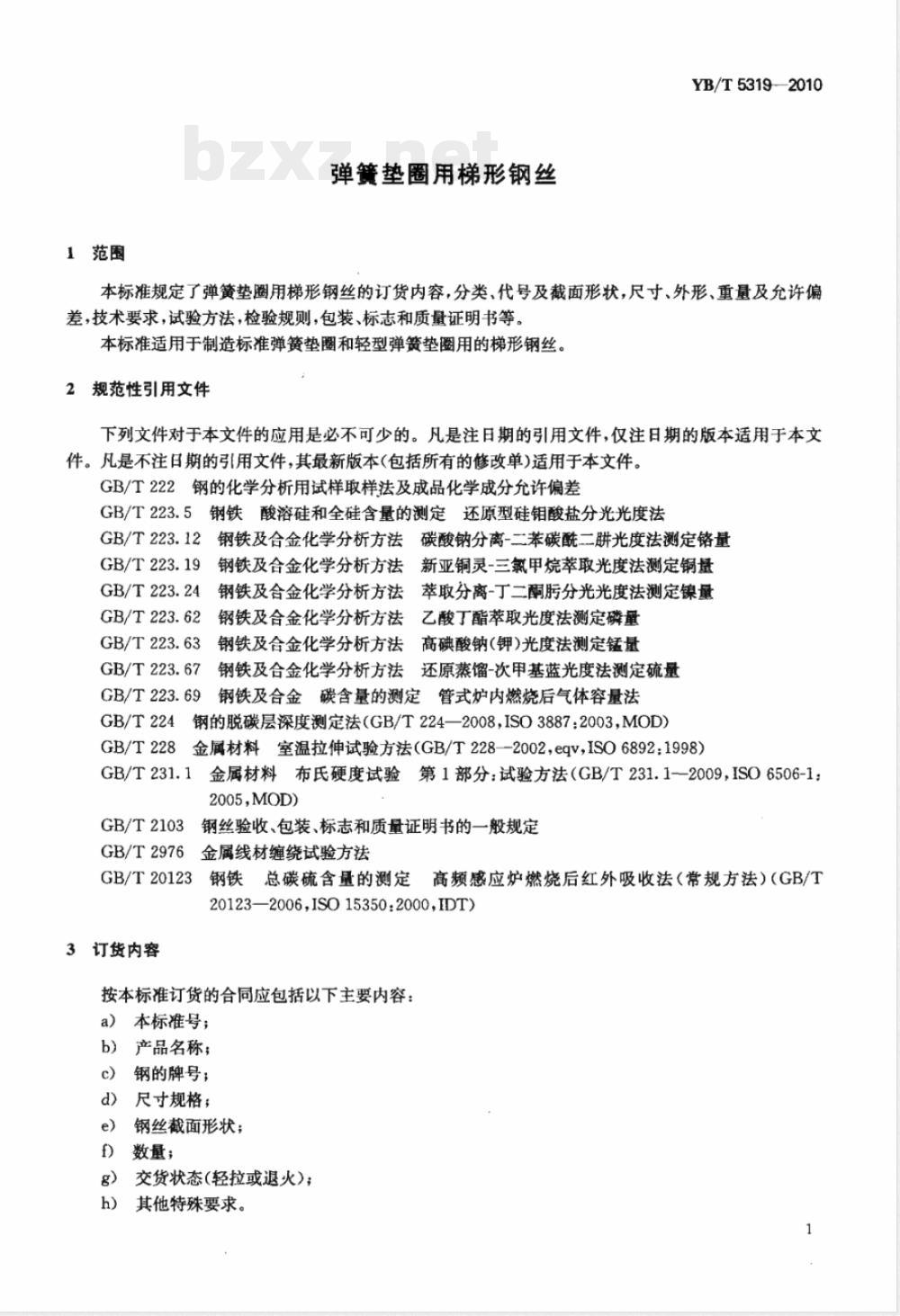

1范围
弹簧垫圈用梯形钢丝
YB/T5319-—2010
本标准规定了弹簧垫圈用梯形钢丝的订货内容，分类、代号及截面形状，尺寸、外形、重量及允许偏差，技术要求，试验方法，检验规则，包装、标志和质量证明书等。本标准适用于制造标准弹簧垫圈和轻型弹簧垫圈用的梯形钢丝。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T222钢的化学分析用试样取样法及成品化学成分允许偏差GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法GB/T223.12钢铁及合金化学分析方法碳酸钠分离-二苯碳酰二肼光度法测定铬量GB/T223.19钢铁及合金化学分析方法新亚铜灵-三氯甲烷萃取光度法测定量GB/T223.24车
钢铁及合金化学分析方法萃取分离-丁二酮分光光度法测定镍量GB/T223.62钅
钢铁及合金化学分析方法乙酸丁酯萃取光度法测定磷量GB/T223.63
钢铁及合金化学分析方法高碘酸钠(钾）光度法测定锰量GB/T223.67
钢铁及合金化学分析方法还原蒸馏-次甲基蓝光度法测定硫量钢铁及合金碳含量的测定管式炉内燃烧后气体容量法GB/T223.69
GB/T224
GB/T 228
钢的脱碳层深度测定法（GB/T224—2008，ISO3887:2003，MOD）金属材料室温拉伸试验方法（GB/T228--2002,eqv，ISO6892：1998)GB/T231.1金属材料布氏硬度试验第1部分：试验方法（GB/T231.1-2009，ISO6506-1：2005，MOD）
GB/T2103
GB/T2976
钢丝验收、包装、标志和质量证明书的一般规定金属线材缠绕试验方法
GB/T20123钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法）（GB/T20123—2006，ISO15350：2000，IDT）3订货内容
按本标准订货的合同应包括以下主要内容：a）本标准号；
b）产品名称；
c）钢的牌号；
d）尺寸规格；
e）钢丝截面形状；
f）数量；
交货状态（轻拉或退火）；
h）其他特殊要求。
YB/T5319—2010

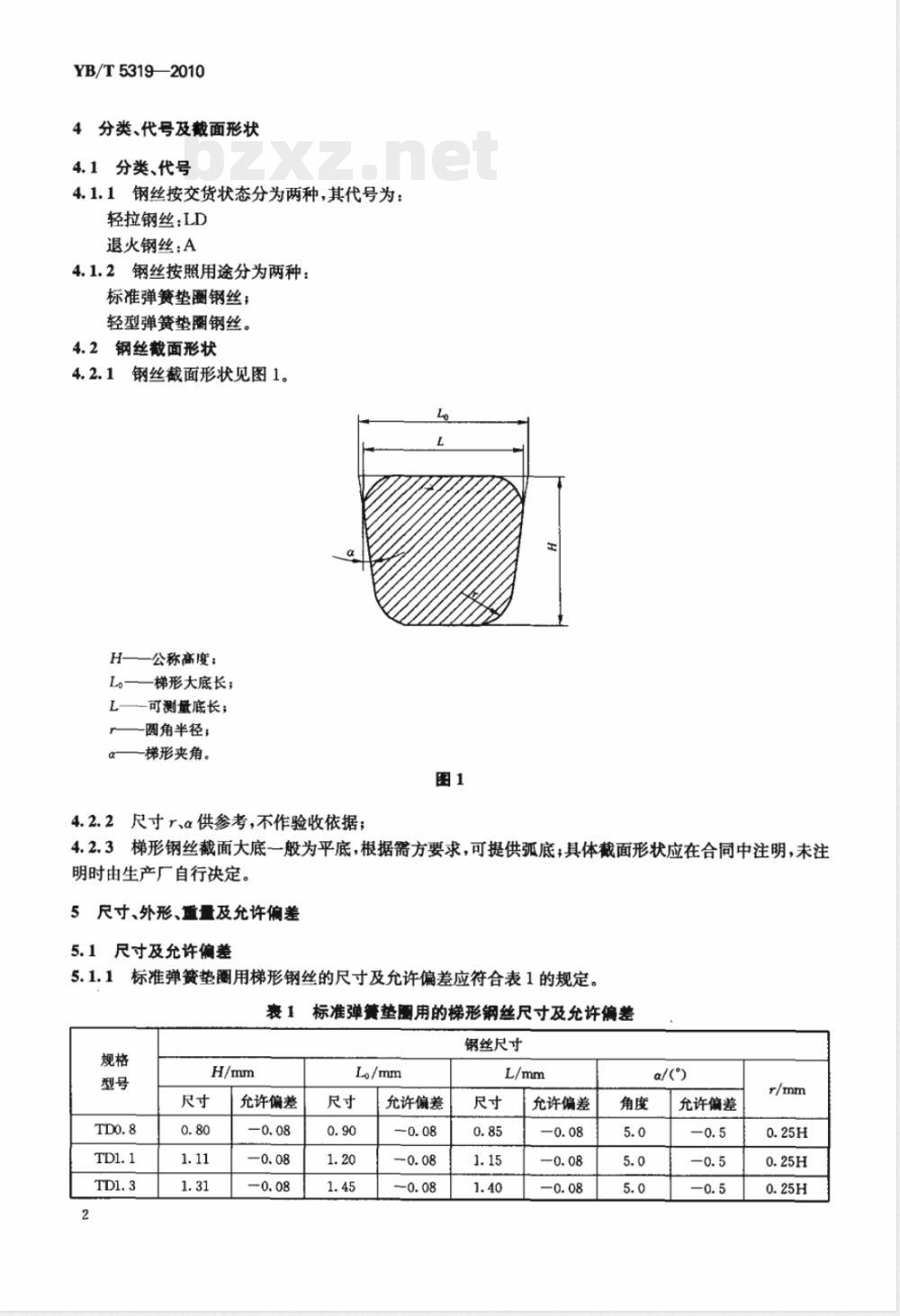

4分类、代号及截面形状
4.1分类、代号
4.1.1钢丝按交货状态分为两种，其代号为：轻拉钢丝:LD
退火钢丝：A
4.1.2钢丝按照用途分为两种：
标准弹簧垫圈钢丝；
轻型弹簧垫圈钢丝。
4.2钢丝截面形状
4.2.1钢丝截面形状见图1。
H——公称高度：
Lo——梯形大底长；
L—可测量底长；
r—圆角半径：
一梯形夹角。
4.2.2尺寸r、α供参考，不作验收依据；图1
4.2.3梯形钢丝截面大底一般为平底，根据需方要求，可提供弧底，具体截面形状应在合同中注明，未注明时由生产厂自行决定。
5尺寸、外形、重量及充许偏差
5.1尺寸及允许偏差
5.1.1标准弹簧垫圈用梯形钢丝的尺寸及允许偏差应符合表1的规定。表1标准弹簧垫圃用的梯形钢丝尺寸及允许偏差规格
允许偏差
允许偏差
钢丝尺寸
允许偏差
允许偏差
允许偏差

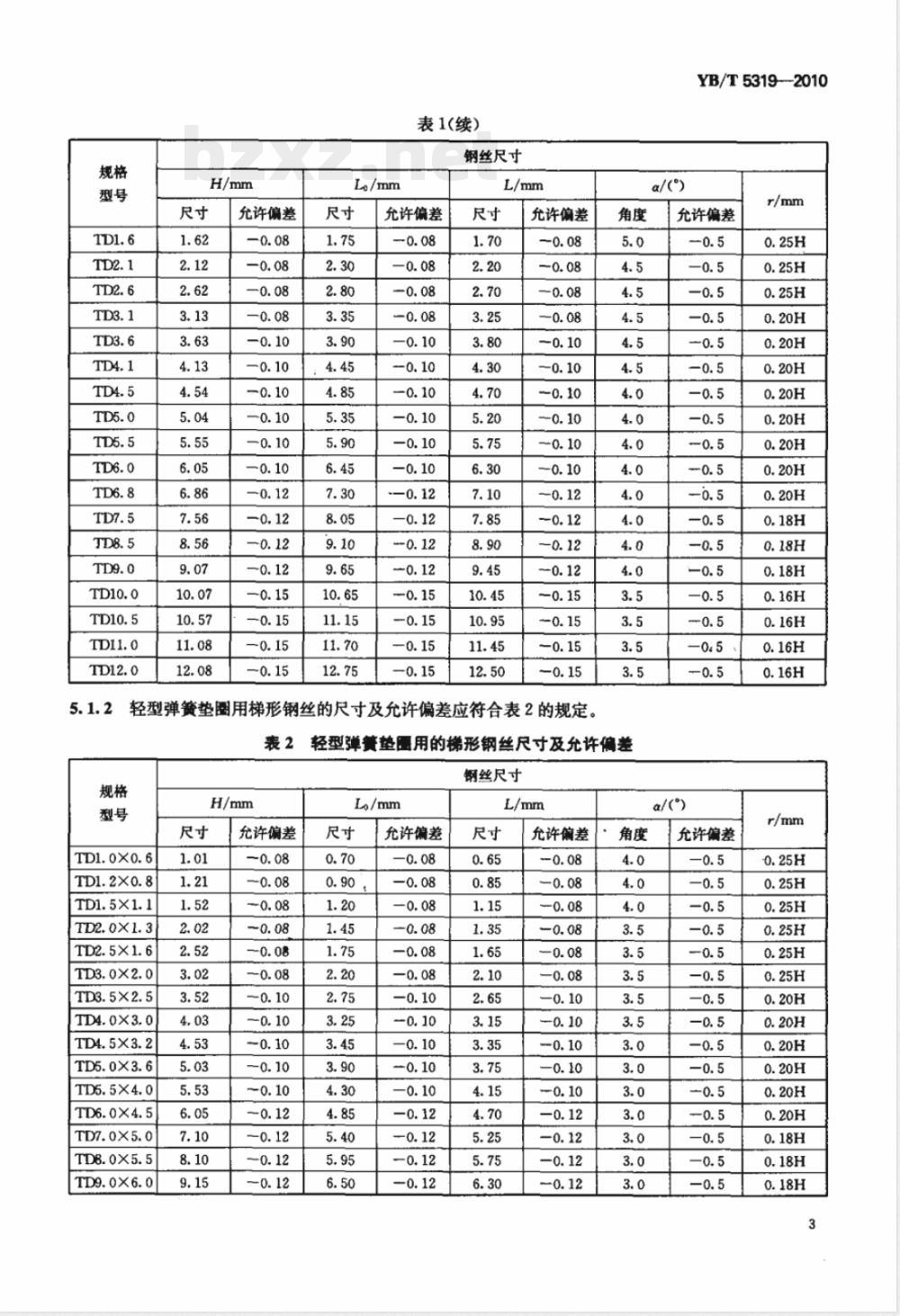

表1(续)
钢丝尺寸
允许偏差
允许偏差
轻型弹簧垫圈用梯形钢丝的尺寸及允许偏差应符合表2的规定。α/()
表2轻型弹簧垫围用的梯形钢丝尺寸及允许偏差规格
TD1.0X0.6
TD1.2X0.8
TD1.5×1.1
TD2.0X1.3
TD2.5×1.6
TD3.0X2. 0
TD3.5X2.5
TD4.0X3.0
TD4.5X3.2
TD5. 0×3. 6
TD5.5×4.0
TD6.0×4.5
TD7.0×5.0
TD8.0X5.5
TD9. 0X6. 0
允许偏差
允许偏差
钢丝尺寸
允许偏差
YB/T5319-2010
允许偏差
允许偏差
YB/T5319—-2010
5.2外形
钢丝以盘状交货，每盘由根钢丝组成；钢丝盘应规整，不应有影响使用的缠乱、结扣和扭曲。5. 3 重量
每盘钢丝的重量应符合表3的规定。较轻盘重的钢丝每批不应超过交货重量的10%。表3弹簧垫围用梯形钢丝的盘重要求钢丝公称尺寸
3.0～~6.0
技术要求
6.1牌号及化学成分
正常盘重/kg
不小于
钢丝用钢的牌号和化学成分(熔炼分析）应符合表4的规定。表4
钢丝用钢的牌号和化学成分（熔炼分析)化学成分(质量分数)/%
0.62~0.70
0.62~0.70
0.67~0.75
0.17~0.37
0.17~0.37
0.17～0.37
0.90~1.20
0.50~0.80
0.50~0.80
钢丝的成品化学成分允许偏差应符合GB/T222的规定。Cr
经供需双方协商，并在合同中注明，可供应其他牌号和化学成分的钢丝。6.2力学性能
钢丝的力学性能应符合表5的规定。6.2.1
表5弹簧垫图用梯形钢丝的力学性能交货状态
注：布氏硬度仅供参考，不作为验收依据。抗拉强度Rm/MPa
590~785
700～900
6.2.2根据需方要求，经协议可供应其他抗拉强度范围的钢丝6.2.3每盘内钢丝抗拉强度允许波动范围应不大于150MPa。6.3工艺性能
力学性能
较轻盘重/kg
布氏硬度(HB)
157~217
205~269
6.3.1规格不大于TD6.0钢丝应在直径为2.5H的芯棒上进行缠绕试验。钢丝连续缠绕6圈后，表面不应产生裂纹、折断现象！
6.3.2规格大于TD6.0钢丝的工艺性能由供需双方协商。4
6.4脱碳层
YB/T5319—2010
钢丝应检验表面脱碳层深度。钢丝一面的总脱碳层（铁素体十过渡层）深度不大于1.5%H，角部不检验脱碳层。
6.5表面质量
钢丝表面应平滑，不应有对钢丝使用产生有害影响的裂纹、锈蚀、折叠、氧化铁皮等缺陷，允许有深度不大于高度尺寸H公差之半的局部划痕、凹坑存在。退火钢丝允许有退火氧化膜或氧化色存在。7试验方法
每批钢丝的检验项目、取样数量及取样部位、试验方法应符合表6的规定。表6钢丝的检验项目、取样数量及取样部位、试验方法序号
检验项目
化学成分
表面质量
抗拉强度
脱碳层
布氏硬度
检验规则
检查和验收
取样数量及部位
1个/炉
逐盘，任一截面
10%（至少3个），两端
10%(至少3个)，一端
10%（至少3个)，一端
10%(至少3个),一端
钢丝的检查和验收由供方技术质量监督部门进行。8.2组批规则
钢丝的组批规则应符合GB/T2103的规定。8.3取样数量及取样部位免费标准下载网bzxz
钢丝的取样数量及取样部位应符合表6的规定。8.4复验与判定
钢丝的复验与判定应符合GB/T2103的规定。9包装、标志和质量证明书
试验方法
GB/T223,GB/T20123
用精度0.01mm的千分尺在同一截面的两个相互垂直的方向上测量
GB/T228
GB/T2976
GB/T224
GB/T231.1
钢丝的包装、标志和质量证明书应符合GB/T2103的规定，或按需方要求。5
中华人民共和国熙色冶金
行业标准
弹簧垫圈用梯形钢丝
YB/T5319—2010
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
北京兴华印刷厂印刷
各地新华书店经销
开本880×1230
2011年2月第一版
印张0.75
5字数16于字
2011年2月第一次印刷
统一书号：155024·359
定价：15.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
