【GB国家标准】开槽盘头螺钉

本网站发布时间： 2025-08-08 17:26:47

GB/T67—2008
现行
　点击下载此标准

基本信息

标准号：
GB/T 67—2008
标准名称：
开槽盘头螺钉
标准类别：
国家标准(GB)
标准状态：
现行
出版语种：
简体中文
下载格式：
.zip .pdf
下载大小：
384.74 KB

手机扫码下载更方便

标准分类号

关联标准

出版信息

其他信息

相关标签：
开槽盘头螺钉

标准简介/下载

点击下载

标准简介：

GB/T 67—2008.
1范围
GB/T 67规定了螺纹规格为M1.6~一M10,性能等级为4.8、5.8、A2-50、A2-70、CU2,CU3和 ALA,产品等级为A级的开槽盘头螺钉。
如需其他技术要求,应从现行标准C如GB/T 196,GB/T 318%6,GB/T 3098,1.GB/T 3098,6、GB/T 3098,10和GB/T 3103.1)中选择。
2规范性引用文件
下列文件中的条趣$水标准的引用而成为本标准的条款。入是注日划的引用文件,其随后所有的修改单(不包括勘误纱g癖)或修订版均不适用于本顿准,然而,鼓威望据本标准达成协议的各方研究是否可使用这些文供的塘新版本/凡是不生日劓的引用文件,火业新版本透用午水标准。
GB/T 90.1
断阈件验收检壹(GB/T 9o.i--2002,1So 326p,zooo.DT>
GB/T 90.2,
件标志与包袭
GB/T 196
普通国纹﹑基本尺寸(GT 196--2093,ISo 72,1993,1S gcacral purpasc mctrie
screw threads-Basid dimcnsions,MOD
GB/T 19紫和螺纹︰公差(GE/T/197-2003, isb 985-1,1998, Isd,genqral purpose metricscrew threadstiranccs—Pah 1:PrinEiples basie dataMoD
GB/T 123靖同件标记方kcGB/T 1237--2000,egy lso al;1585》GB/T 3048
紧固件机独性能(媒程、螺订和黜在cGB/"T 3o98.
2og , ict ]S[) 8s8-1 ,
1999)
GB/T 309选.5.紫固件机碱性木绣钢螺栓﹑螺钉和冁桂《GH/T so98.zgoo,idt 1S ） 3506-1:1997)
GB/T 3o98.e围件机樵性︰有色全创遭的鳜,颦订﹑螺粒和螺e(GB/T 30s8,10·1993,oqv ISo 88386》
GB/T 3103.1 l
栓.城订和集eGB/T 3103.i- 2og,iso4759-1,200o,IDT>
GB/T 3106编栓火钉和螺柱的公称长度和普通螺褴的鳏纹切度(GB/T 3105 -1982,eqv ISO 888,1976)
GB/T 5267.1紧豳耀<电张是(GB/T 5267.1—2002,1sOAo42:1gd9,IDT)
GB/T 5276―紧圜件飞检、综钚,螺柱及螭母早寸代号癞标注(GB/T 5276--1985, eqvISO 225;1983)
GB/T 5779.1紫固件表面缺各。螺栓,螺钉和煜一般耍求(GB/T 5779.1--2000, idtISO 6157-1:1988>
GB/T 16938紧囵件螺栓,缧钉﹑螺柱和螺母通用技术条件(GB/T 16938--2008, I8O 8992,2005,1DT)

标准内容

部分标准内容：

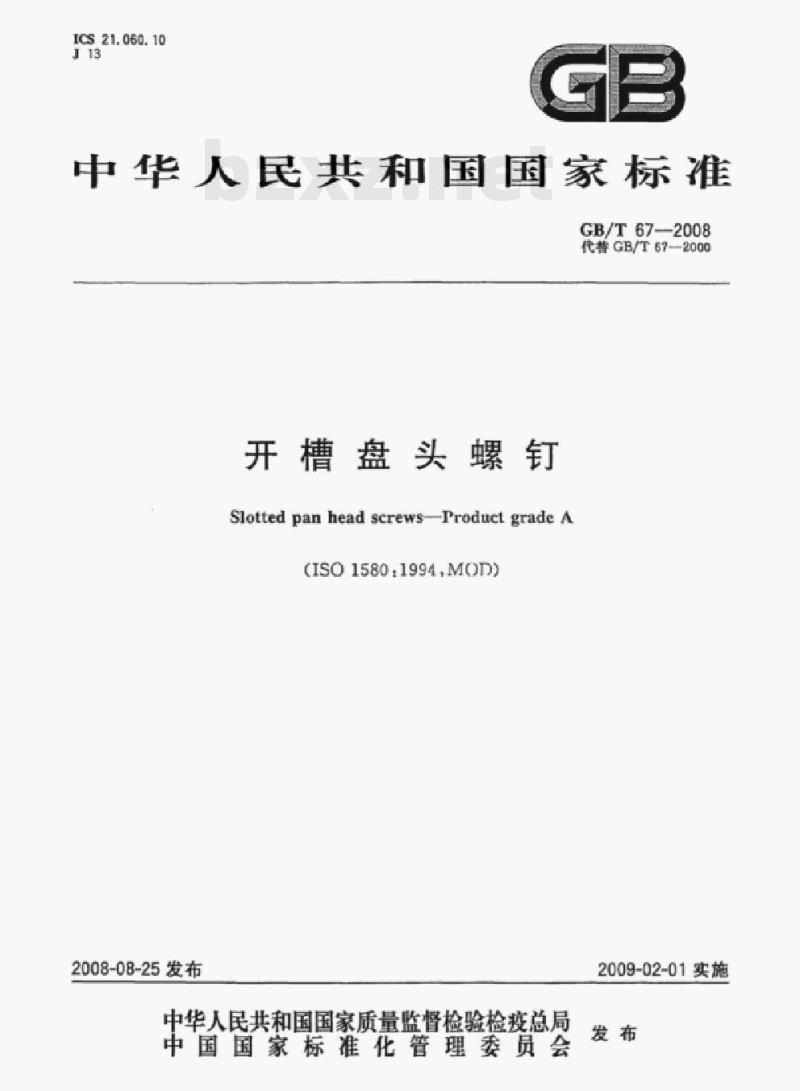

ICS 21.060.10
GB
中华人民共和国国家标准

GB/T 67—2008
代替 GB/T 67—2000

开槽盘头螺钉
Slotted pan head screws — Product grade A
（ISO 1580:1994，MOD）

2008-08-25 发布
2009-02-01 实施

中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布

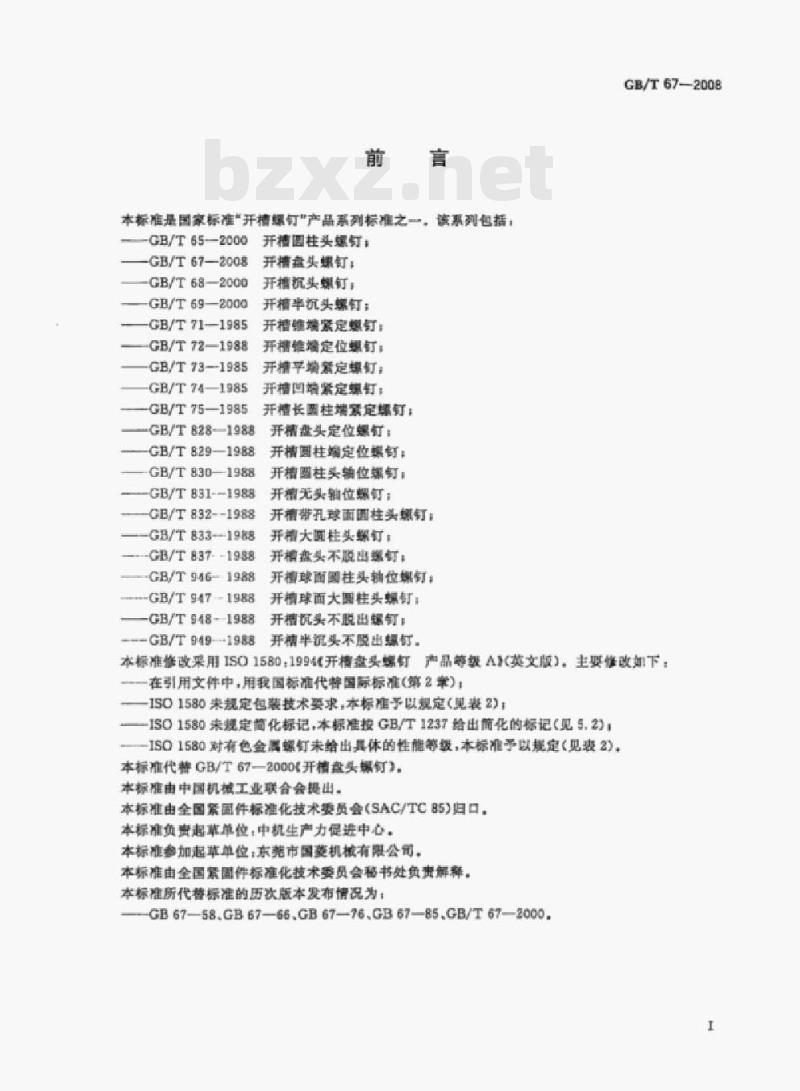

前言
本标准是国家标准“开槽螺钉”产品系列标准之一。该系列包括：
GB/T 67 开槽盘头螺钉；
GB/T 68 开槽沉头螺钉；
GB/T 69 开槽半沉头螺钉；
GB/T 71 开槽锥端紧定螺钉；
GB/T 72 开槽平端紧定螺钉；
GB/T 73 开槽圆柱端紧定螺钉；
GB/T 74 开槽长圆柱端紧定螺钉；
GB/T 75 开槽凹端紧定螺钉；
GB/T 828 开槽盘头定位螺钉；
GB/T 829 开槽圆柱端定位螺钉；
GB/T 830 开槽圆柱头轴位螺钉；
GB/T 831 开槽无头轴位螺钉；
GB/T 832 开槽带孔球面圆柱头螺钉；
GB/T 833 开槽大圆柱头螺钉；
GB/T 837 开槽盘头不脱出螺钉；
GB/T 946 开槽球面圆柱头轴位螺钉；
GB/T 947 开槽球面大圆柱头螺钉；
GB/T 918 开槽瓦头不脱出螺钉；
GB/T 919 开槽半沉头不脱出螺钉。

本标准修改采用 ISO 1580:1994《开槽盘头螺钉 产品等级A》（英文版）。主要修改如下：
1. 在规范性引用文件中，用我国标准代替国际标准；
2. ISO 1580 未规定包装技术要求，本标准予以规定；
3. ISO 1580 未规定简化标记，本标准按 GB/T 1237 给出简化标记；
4. ISO 1580 对有色金属螺钉未给出具体性能等级，本标准予以规定。

本标准代替 GB/T 67—2000《开槽盘头螺钉》。

本标准由中国机械工业联合会提出。
本标准由全国紧固件标准化技术委员会（SAC/TC 85）归口。
本标准负责起草单位：中机生产力促进中心。
本标准参加起草单位：东莞市国菱机械有限公司。
本标准由全国紧固件标准化技术委员会秘书处负责解释。

本标准所代替标准的历次版本发布情况为：
GB 67—58；
GB 67—66；
GB 67—76；
GB 67—85；
GB/T 67—2000。

1 范围
本标准规定了螺纹规格为 M1.6～M10、性能等级为 4.8、5.8、A2-50、A2-70、CU2、CU3 和 AL4、产品等级为 A 级的开槽盘头螺钉。

如需其他技术要求，应从现行标准（如 GB/T 196、GB/T 3103.1、GB/T 3098.1、GB/T 3098.6、GB/T 3098.10 等）中选择。

2 规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 90.1 紧固件 验收检查
GB/T 90.2 紧固件 标志与包装
GB/T 196 普通螺纹 基本尺寸
GB/T 197 普通螺纹 公差
GB/T 1237 紧固件标记方法
GB/T 3098.1 紧固件机械性能 螺栓、螺钉和螺柱
GB/T 3098.6 紧固件机械性能 不锈钢螺栓、螺钉和螺柱
GB/T 3098.10 紧固件机械性能 有色金属螺栓、螺钉和螺柱
GB/T 3103.1 紧固件 公差 螺栓、螺钉和螺母

小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
