【其他行业标准】 不锈钢丝绳用钢丝

ICS77.140.65
中华人民共和国黑色冶金行业标准YB/T4470—2015
不锈钢丝绳用钢丝
Standard specificationfor stainless steel rope wire2015-04-30发布
中华人民共和国工业和信息化部2015-10-01实施

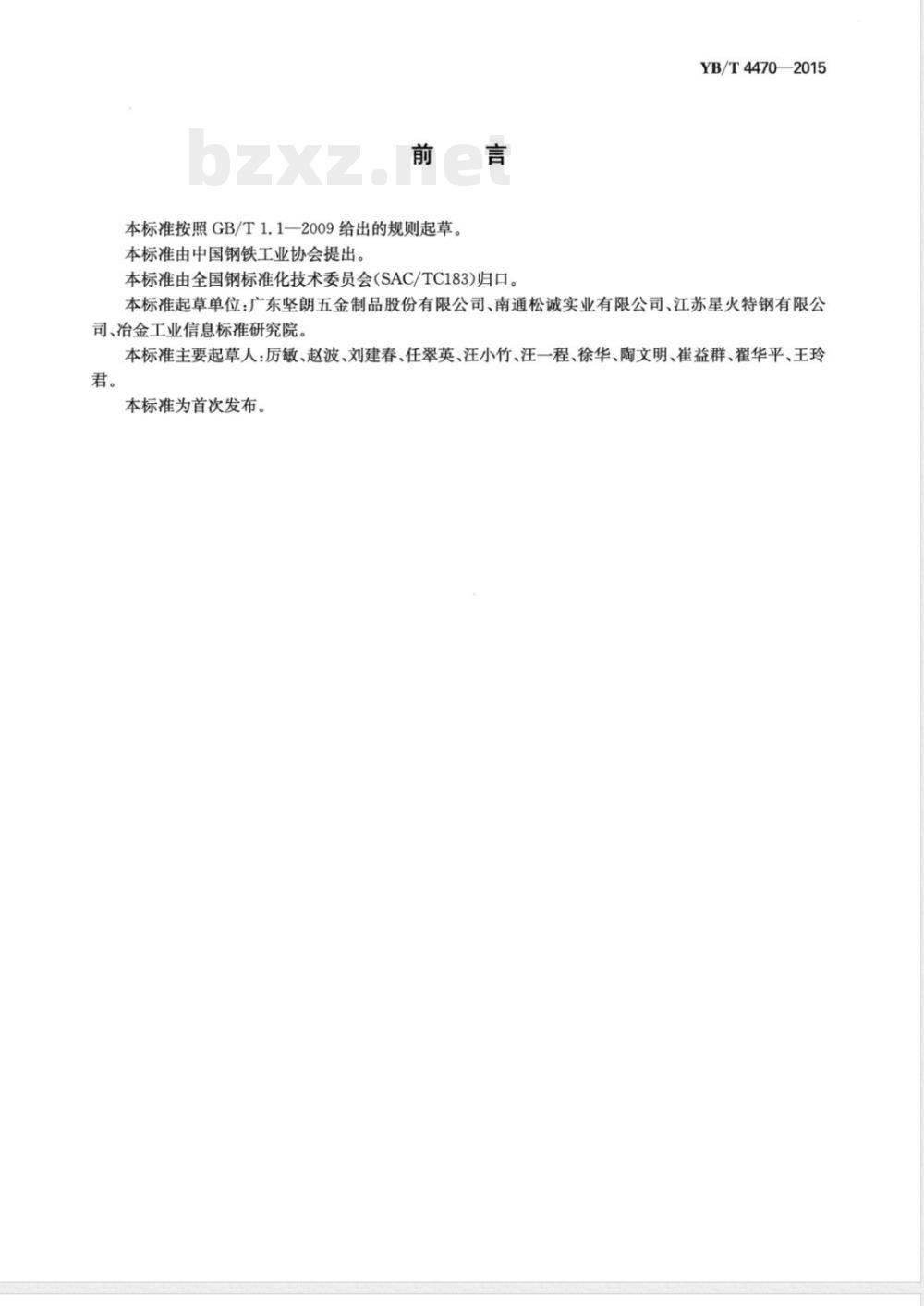

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会（SAC/TC183)归口。YB/T4470—2015
本标准起草单位：广东坚朗五金制品股份有限公司、南通松诚实业有限公司、江苏星火特钢有限公司、冶金工业信息标准研究院。本标准主要起草人：厉敏、赵波、刘建春、任翠英、汪小竹、汪一程、徐华、陶文明、崔益群、翟华平、王玲君。
本标准为首次发布。

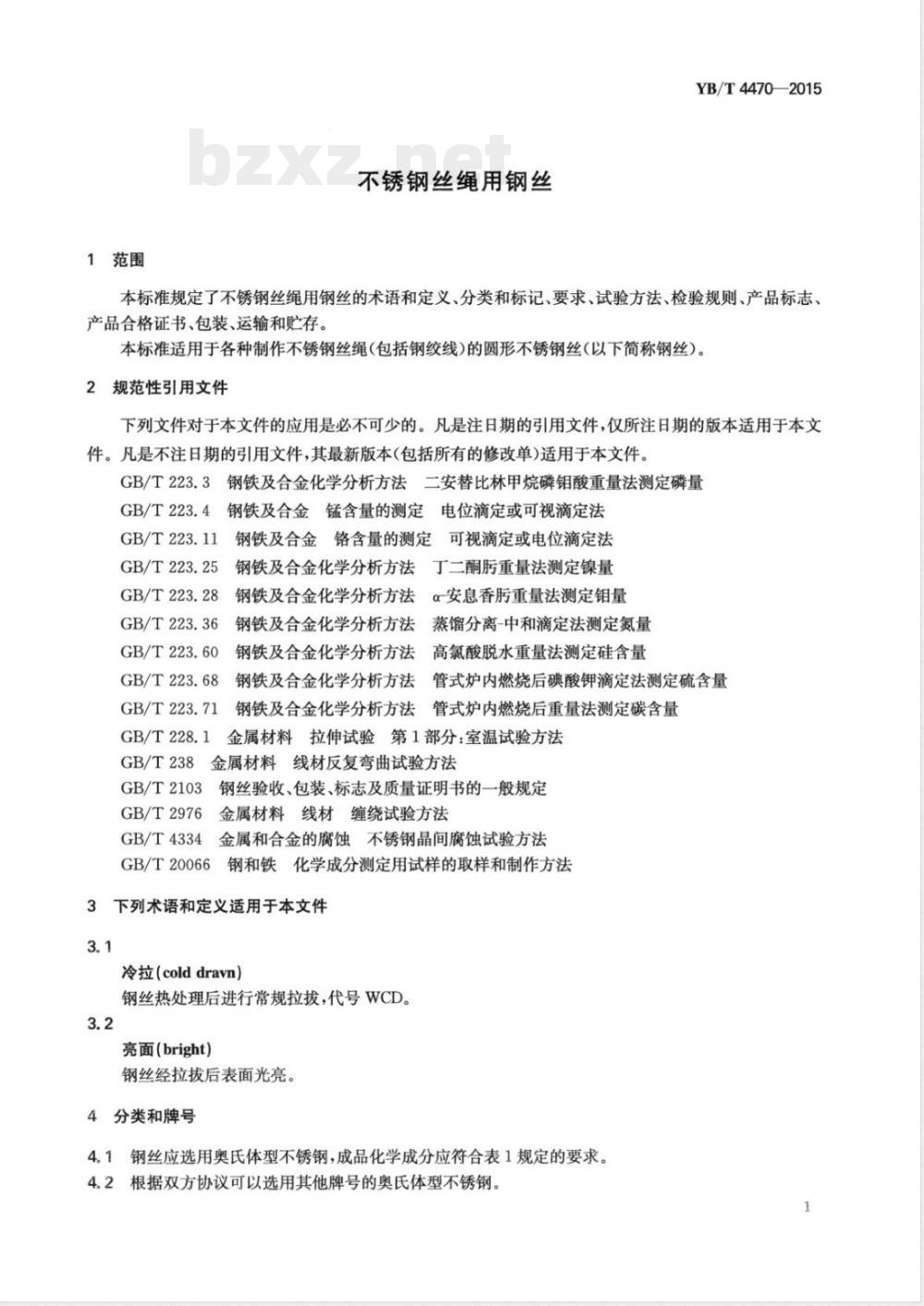

1范围
不锈钢丝绳用钢丝
YB/T4470—2015
本标准规定了不锈钢丝绳用钢丝的术语和定义、分类和标记、要求、试验方法、检验规则、产品标志、产品合格证书、包装、运输和贮存。本标适用于各种制作不锈钢丝绳（包括钢绞线）的圆形不锈钢丝（以下简称钢丝）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T223.3钢铁及合金化学分析方法二安替比林甲烷磷钼酸重量法测定磷量GB/T223.4钢铁及合金锰含量的测定电位滴定或可视滴定法GB/T223.11钢铁及合金铬含量的测定可视滴定或电位滴定法GB/T223.25
GB/T223.28
钢铁及合金化学分析方法丁二酮重量法测定镍量钢铁及合金化学分析方法α-安息香重量法测定钼量钢铁及合金化学分析方法蒸馏分离-中和滴定法测定氮量GB/T223.36
GB/T223.60
GB/T223.68
GB/T223.71
钢铁及合金化学分析方法高氯酸脱水重量法测定硅含量钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量钢铁及合金化学分析方法管式炉内燃烧后重量法测定碳含量GB/T228.1
金属材料拉伸试验第1部分：室温试验方法GB/T238
金属材料线材反复弯曲试验方法GB/T2103钢丝验收、包装、标志及质量证明书的一般规定金属材料线材缠绕试验方法
GB/T2976
GB/T4334
金属和合金的腐蚀不锈钢晶间腐蚀试验方法GB/T20066
钢和铁化学成分测定用试样的取样和制作方法3下列术语和定义适用于本文件
冷拉(colddravn）
钢丝热处理后进行常规拉拔，代号WCD。3.2
亮面（bright）
钢丝经拉拔后表面光亮。
4分类和牌号

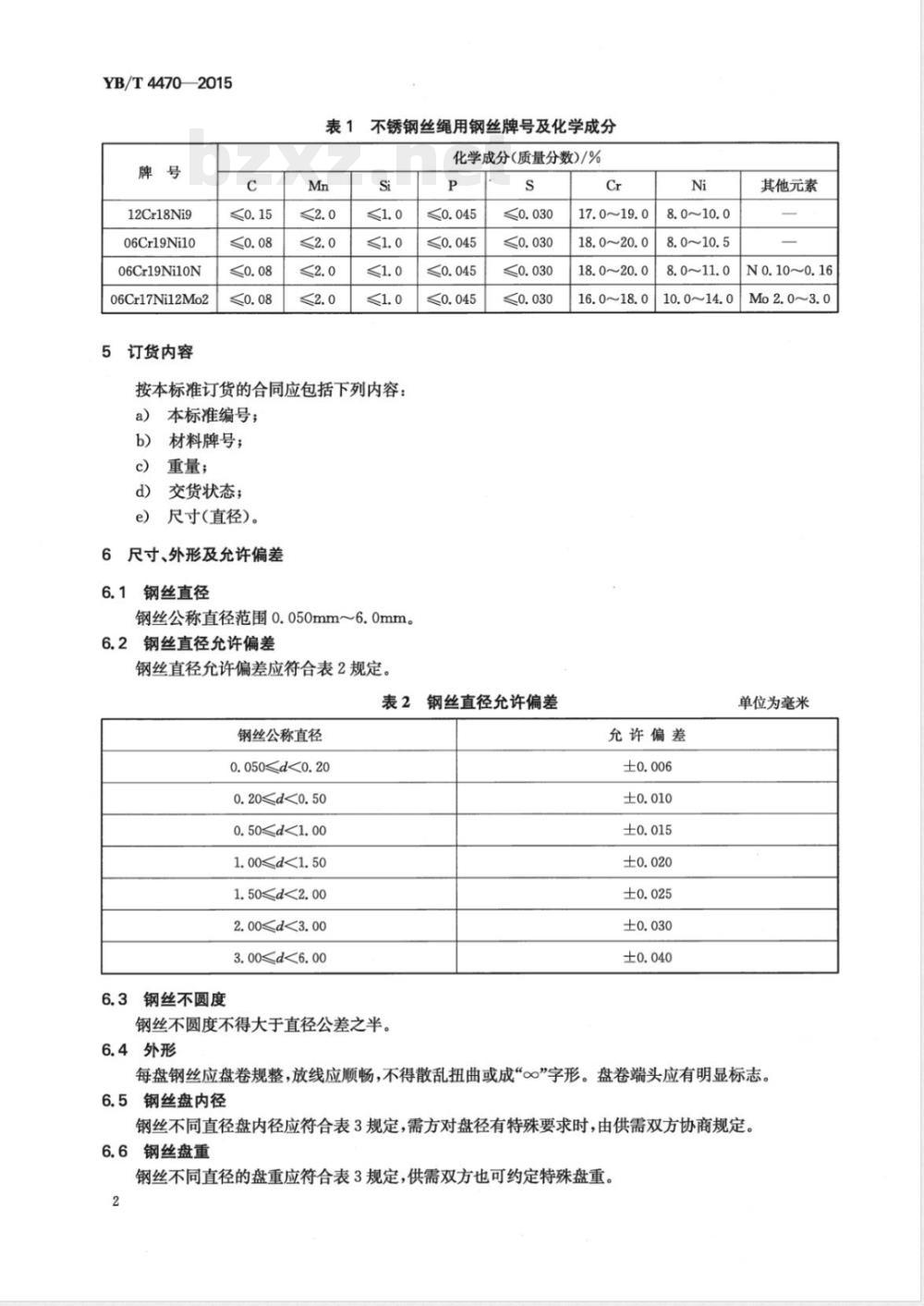

4。1钢丝应选用奥氏体型不锈钢，成品化学成分应符合表1规定的要求。4.2根据双方协议可以选用其他牌号的奥氏体型不锈钢。1
YB/T44702015
12Cr18Ni9
06Cr19Ni10免费标准bzxz.net
06Cr19Ni10N
06Cr17Ni12Mo2
5订货内容
表1不锈钢丝绳用钢丝牌号及化学成分化学成分（质量分数)/%
按本标准订货的合同应包括下列内容：a)
本标准编号；
材料牌号；
重量；
交货状态；
尺寸(直径)。
尺寸、外形及允许偏差
钢丝直径
钢丝公称直径范围0.050mm~6.0mm。钢丝直径允许偏差
钢丝直径允许偏差应符合表2规定。P
2钢丝直径允许偏差
钢丝公称直径
0.0500.200.50≤d<1.00
1.001.502.003.00钢丝不圆度
钢丝不圆度不得大于直径公差之半。6.4外形
17.0~19.0
18.0~20.0
18.0~20.0
16.0~18.0
10.0~14.0
允许偏差
其他元素
No.100.16
Mo2.0~3.0
单位为毫米
每盘钢丝应盘卷规整，放线应顺畅，不得散乱扭曲或成“o”字形。盘卷端头应有明显标志。钢丝盘内径

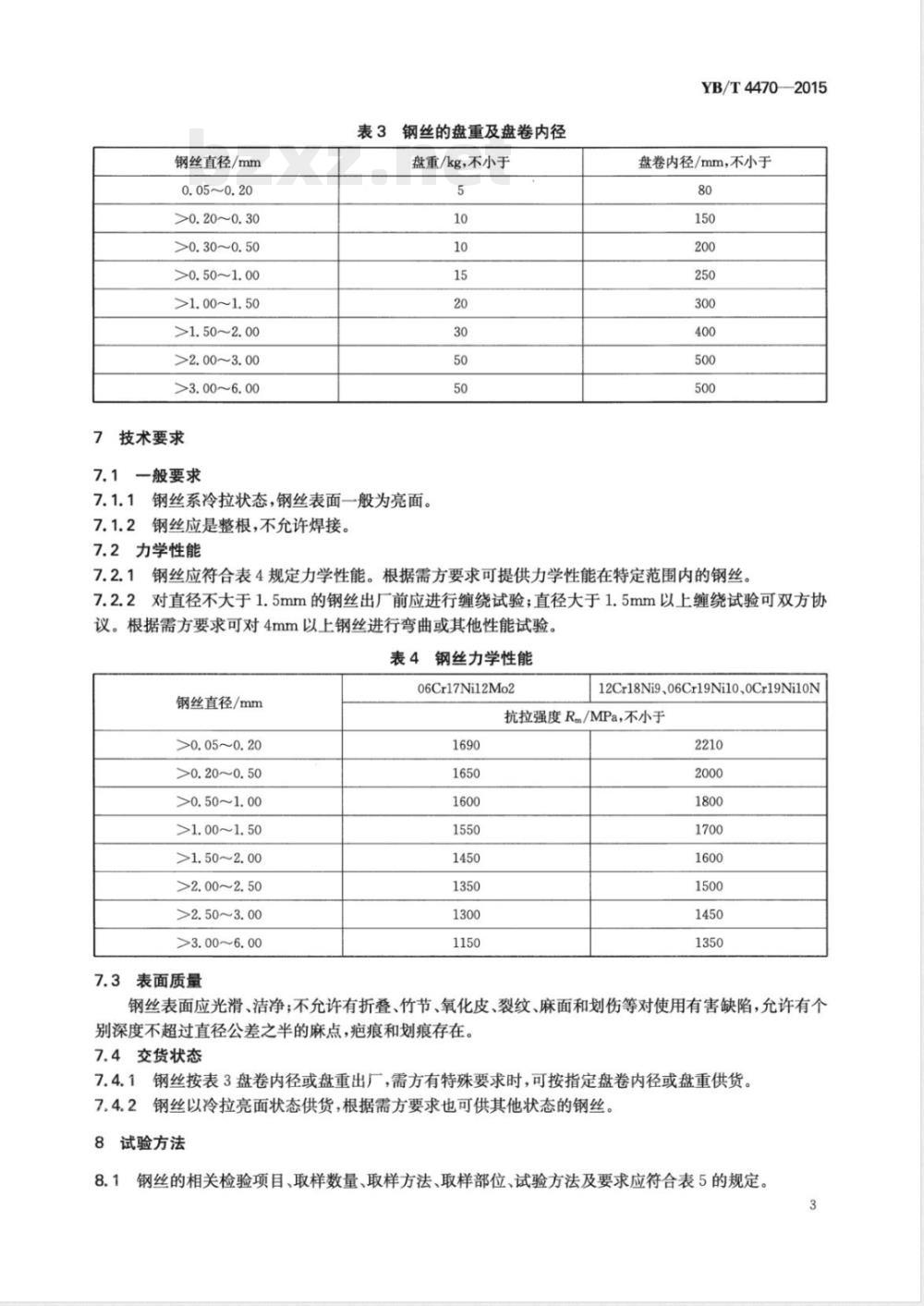

钢丝不同直径盘内径应符合表3规定，需方对盘径有特殊要求时，由供需双方协商规定。6.6钢丝盘重
钢丝不同直径的盘重应符合表3规定，供需双方也可约定特殊盘重。2
钢丝直径/mm
0.05~0.20
>0.20~0.30
>0.30~0.50
>0.50~1.00
>1.00~1.50
>1.50~2.00
>2.00~3.00
>3.00~6.00
技术要求
一般要求
钢丝的盘重及盘卷内径
盘重/kg，不小于
7.1.1钢丝系冷拉状态，钢丝表面一般为亮面。2钢丝应是整根，不允许焊接。
7.2力学性能
YB/T4470—2015
盘卷内径/mm，不小于
7.2.1钢丝应符合表4规定力学性能。根据需方要求可提供力学性能在特定范围内的钢丝。2对直径不大于1.5mm的钢丝出厂前应进行缠绕试验；直径大于1.5mm以上缠绕试验可双方协7.2.2
根据需方要求可对4mm以上钢丝进行弯曲或其他性能试验。议。
表4钢丝力学性能
钢丝直径/mm
>0.05~0.20
>0.20~0.50
>0.50~1.00
>1.00~1.50
>1.50~2.00
>2.00~2.50
>2.50~3.00
>3.00~6.00
表面质量
06Cr17Ni12Mo2
12Cr18Ni9、06Cr19Ni10、0Cr19Ni10N抗拉强度Rm/MPa，不小于
钢丝表面应光滑、洁净；不允许有折叠、竹节、氧化皮、裂纹、麻面和划伤等对使用有害缺陷，允许有个别深度不超过直径公差之半的麻点，疤痕和划痕存在。7.4交货状态
7.4.1钢丝按表3盘卷内径或盘重出厂，需方有特殊要求时，可按指定盘卷内径或盘重供货。7.4.2钢丝以冷拉亮面状态供货，根据需方要求也可供其他状态的钢丝。8试验方法
钢丝的相关检验项目、取样数量、取样方法、取样部位、试验方法及要求应符合表5的规定。3
YB/T4470—2015
5钢丝的试验项目、取样数量、取样部位、试验方法及要求试验项目
尺寸测量
表面质量
拉伸试验
缠绕试验
弯曲试验
成品分析
每批取样数量、取样部位
不少于3盘，任一端
不少于3盘，任一端
不少于3盘，任一端
不少于3盘，GB/T20066
试验方法及要求
精度0.001mm千分尺(分档）
GB/T228.1
GB/T2976
GB/T238
GB/T223第2章部分
缠绕试验以每分钟不超过15转速度呈紧密螺旋状自身缠绕不少于2圈，不断裂。如需方要求进行晶间腐蚀试验时，应按GB/T4334的推荐方法。9
检验规则
钢丝的检查和验收按GB/T2103的规定。9.2
钢丝应按批验收，每批应由同一牌号，同一尺寸，同一交货状态的钢丝组成。9.3复验与判定规则应符合GB/T2103的规定。10
包装、标志和质量证明书
钢丝的包装、标志和质量证明书应符合GB/T2103的规定。155024·0713
715502407134
中华人民共和国黑色冶金
行业标
不锈钢丝绳用钢丝
YB/T4470—2015
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
北京七彩京通数码快印有限公司印刷各地新华书店经销
开本880×12301/16
印张0.75字数14千字
2015年9月第一版
2015年9月第一次印刷
统一书号：155024·0713
定价：25.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
