【其他行业标准】 钢接头压接索具

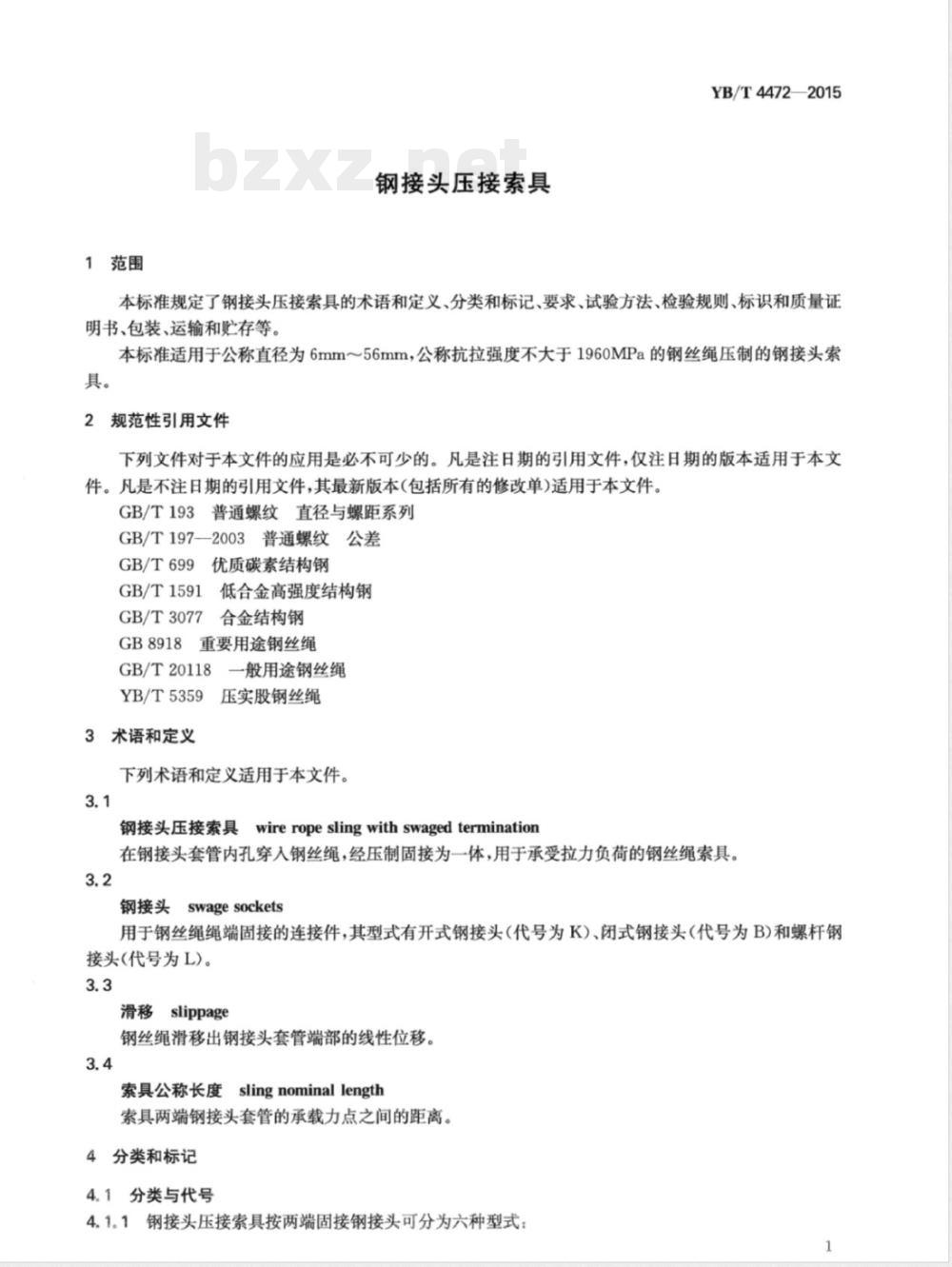

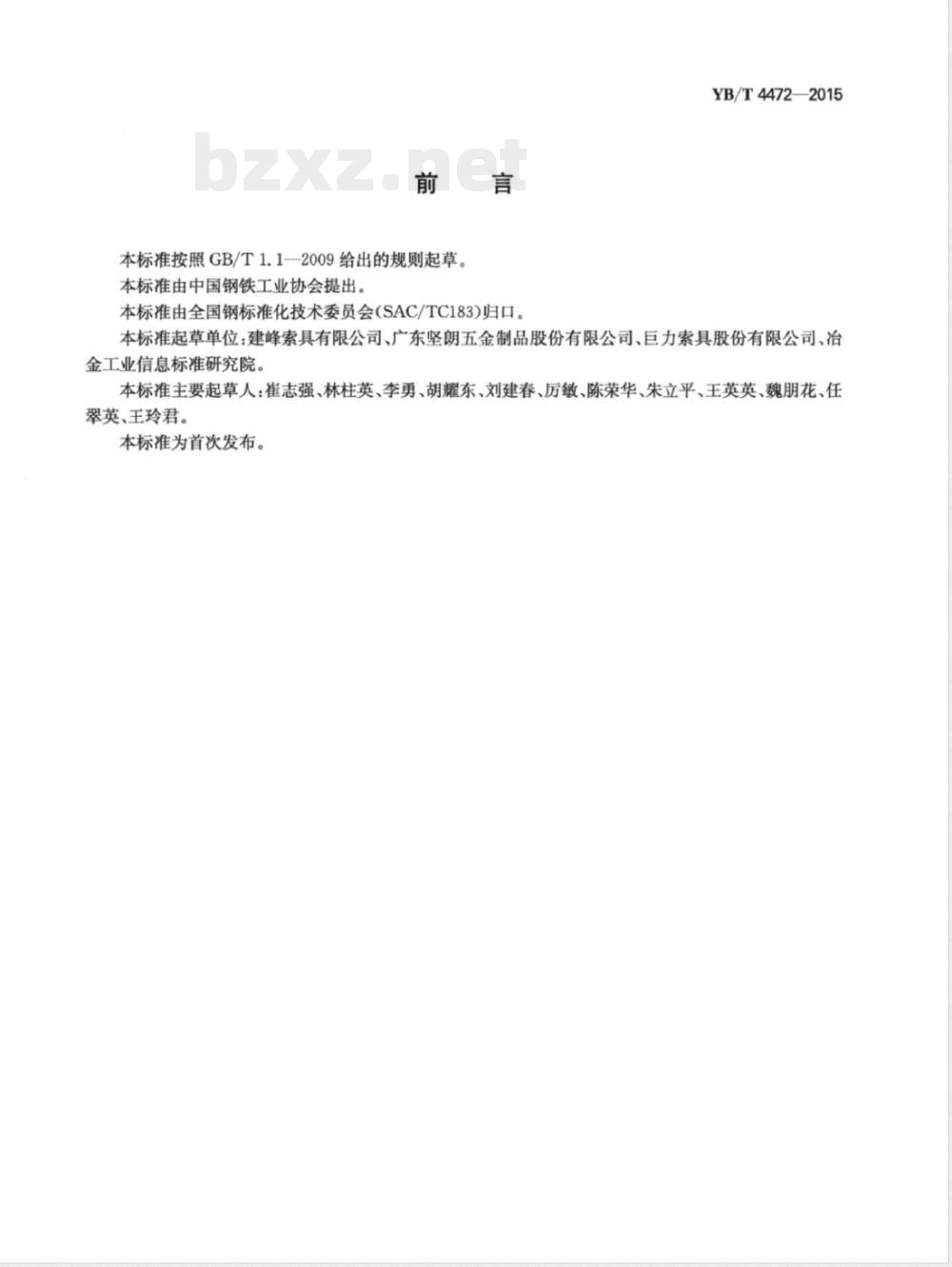

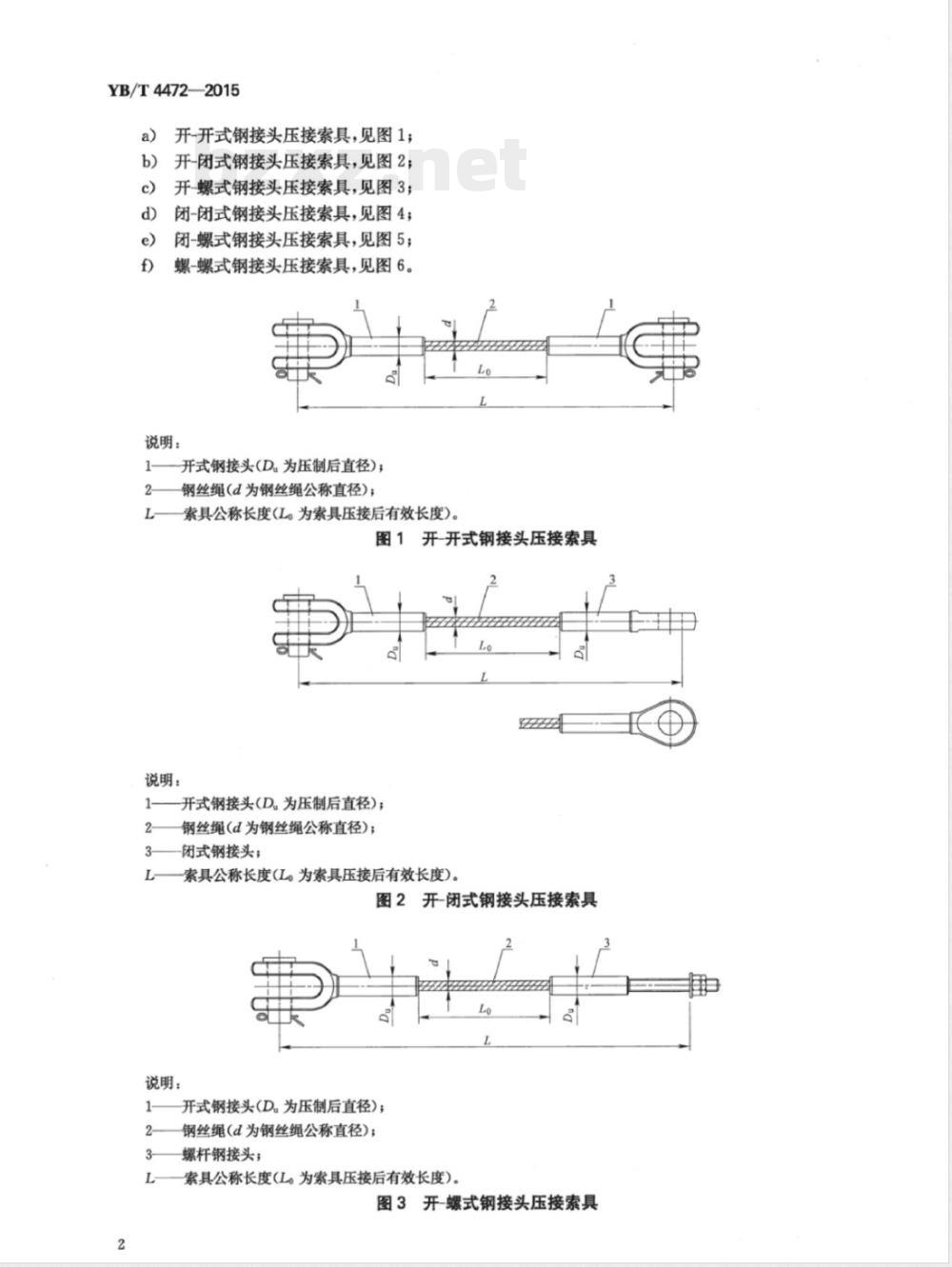

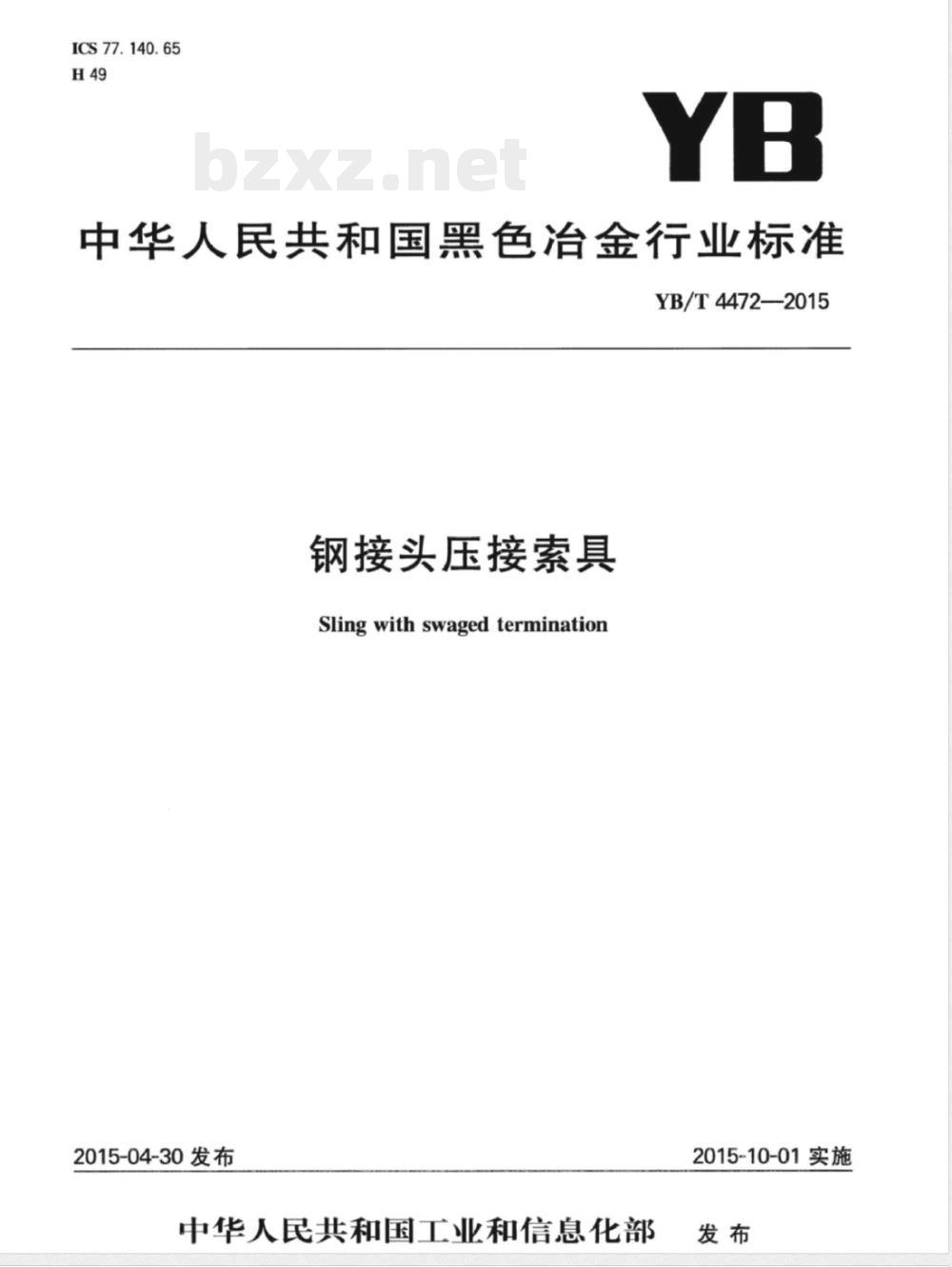

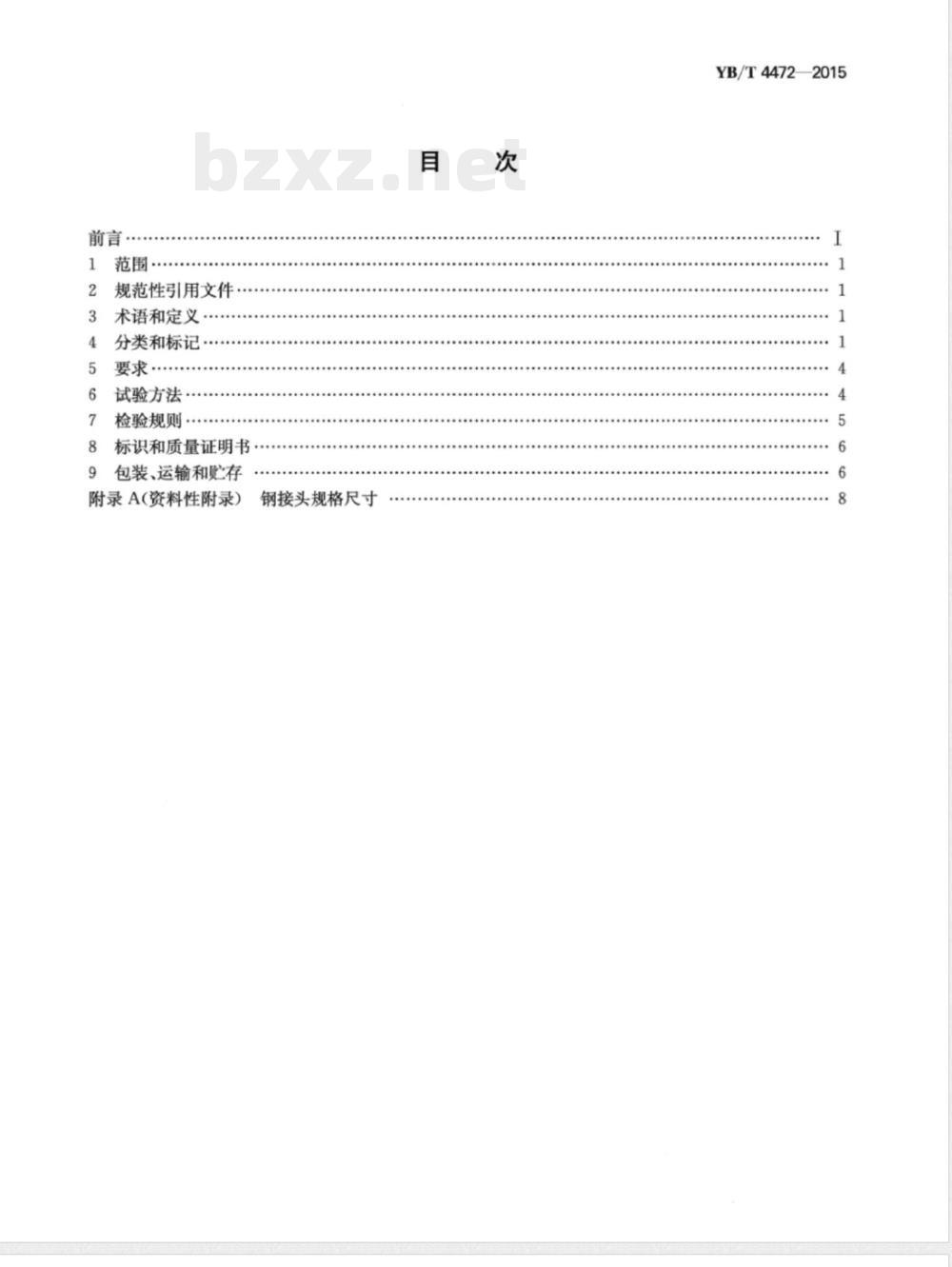

ICS 77.140.65 H49 YB/T 4472—2015 中华人民共和国黑色冶金行业标准 钢接头压接索具 Sling with swaged termination 2015-04-30发布 2015-10-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：建峰索具有限公司、广东坚朗五金制品股份有限公司、巨力索具股份有限公司、冶金工业信息标准研究院。 本标准主要起草人：崔志强、林柱英、李勇、胡耀东、刘建春、厉敏、陈荣华、朱立平、王英英、魏朋花、任翠英、王玲君。 本标准为首次发布。 目次 1 范围 2 规范性引用文件 3 术语和定义 4 分类和标记 5 要求 6 试验方法 7 检验规则 8 标识和质量证明书 9 包装、运输和贮存 附录A（资料性附录）钢接头规格尺寸 1 范围 本标准规定了钢接头压接索具的术语和定义、分类和标记、要求、试验方法、检验规则、标识和质量证明书、包装、运输和贮存等。 本标准适用于公称直径为6 mm～56 mm、公称抗拉强度不大于1960 MPa的钢丝绳压制的钢接头索具。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 193 普通螺纹直径与螺距系列 GB/T 197—2003 普通螺纹公差 GB/T 699 优质碳素结构钢 GB/T 1591 低合金高强度结构钢 GB/T 3077 合金结构钢 GB 8918 重要用途钢丝绳 GB/T 20118 一般用途钢丝绳 YB/T 5359 压实股钢丝绳 3 术语和定义 下列术语和定义适用于本文件。 3.1 钢接头压接索具 wire rope sling with swaged termination 在钢接头套管内孔穿入钢丝绳，经压制固接为一体，用于承受拉力负荷的钢丝绳索具。 3.2 钢接头 swage sockets 用于钢丝绳绳端固接的连接件，其型式有开式钢接头（代号为K）、闭式钢接头（代号为B）和螺杆钢接头（代号为L）。 3.3 滑移 slippage 钢丝绳滑移出钢接头套管端部的线性位移。 3.4 索具公称长度 sling nominal length 索具两端钢接头套管的承载力点之间的距离。 4 分类和标记 4.1 分类与代号 4.1.1 钢接头压接索具按两端固接钢接头可分为六种型式： a）开-开式钢接头压接索具，见图1； b）开-闭式钢接头压接索具，见图2； c）开-螺式钢接头压接索具，见图3； d）闭-闭式钢接头压接索具，见图4； e）闭-螺式钢接头压接索具，见图5； f）螺-螺式钢接头压接索具，见图6。 图1 开-开式钢接头压接索具 说明： 1—开式钢接头（D0为压制后直径）； 2—钢丝绳（d为钢丝绳公称直径）； L—索具公称长度（L0为索具压接后有效长度）。 图2 开-闭式钢接头压接索具 说明： 1—开式钢接头（D0为压制后直径）； 2—钢丝绳（d为钢丝绳公称直径）； 3—闭式钢接头； L—索具公称长度（L0为索具压接后有效长度）。 图3 开-螺式钢接头压接索具 说明： 1—开式钢接头（D0为压制后直径）； 2—钢丝绳（d为钢丝绳公称直径）； 3—螺杆钢接头； L—索具公称长度（L0为索具压接后有效长度）。 图4 闭-闭式钢接头压接索具 说明： 1—闭式钢接头（D0为压制后直径）； 2—钢丝绳（d为钢丝绳公称直径）； L—索具公称长度（L0为索具压接后有效长度）。 图5 闭-螺式钢接头压接索具 说明： 1—闭式钢接头（D0为压制后直径）； 2—钢丝绳（d为钢丝绳公称直径）； 3—螺杆钢接头； L—索具公称长度（L0为索具压接后有效长度）。 图6 螺-螺式钢接头压接索具 说明： 1—螺杆钢接头（D0为压制后直径）； 2—钢丝绳（d为钢丝绳公称直径）； L—索具公称长度（L0为索具压接后有效长度）。 4.1.2 索具型式代号 索具型式代号用“开-开”“开-闭”“开-螺”“闭-闭”“闭-螺”和“螺-螺”汉语拼音大写字头“KK”“KB”“KL”“BB”“BL”和“LL”表示。 4.2 标记 4.2.1 标记方法
