【GB国家标准】 /ISO 23429:2004 内六角量规

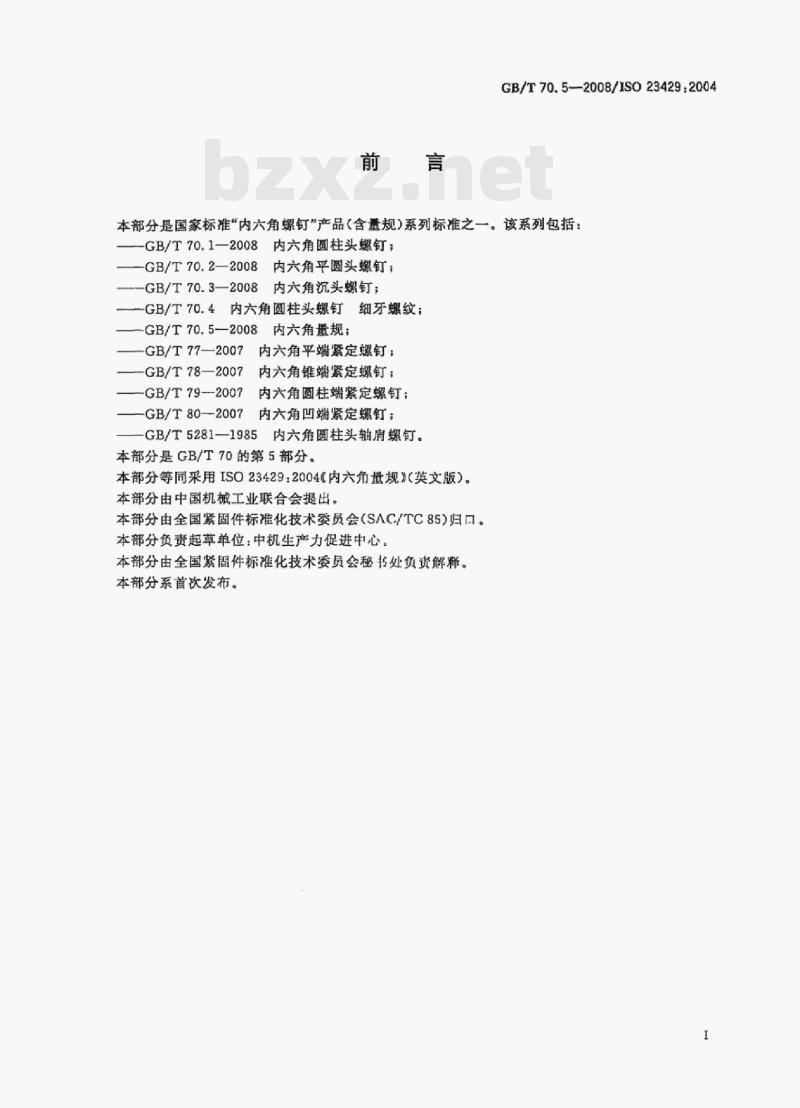

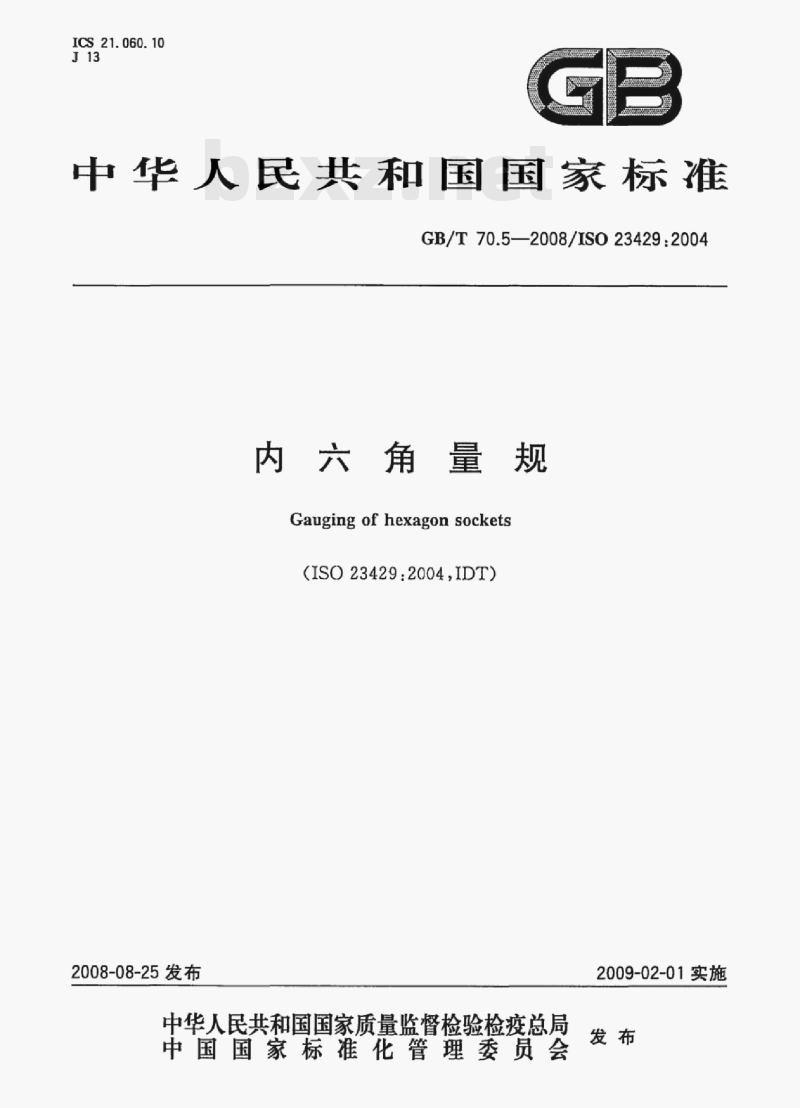

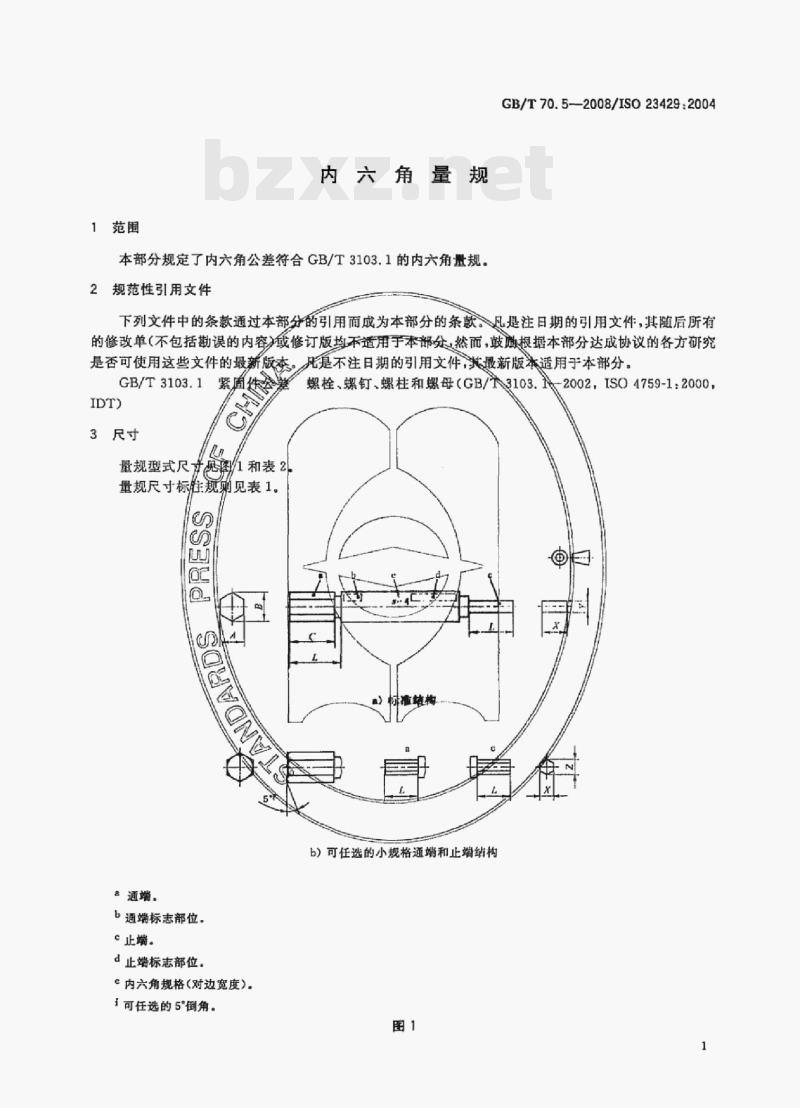

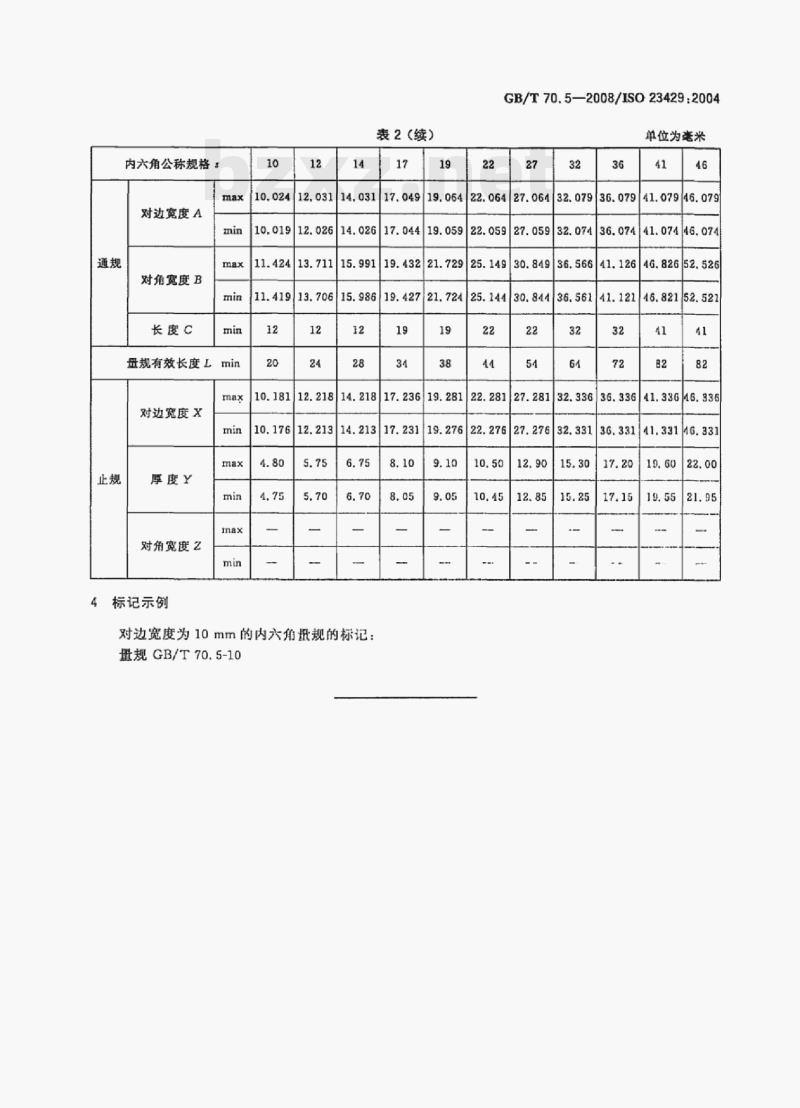

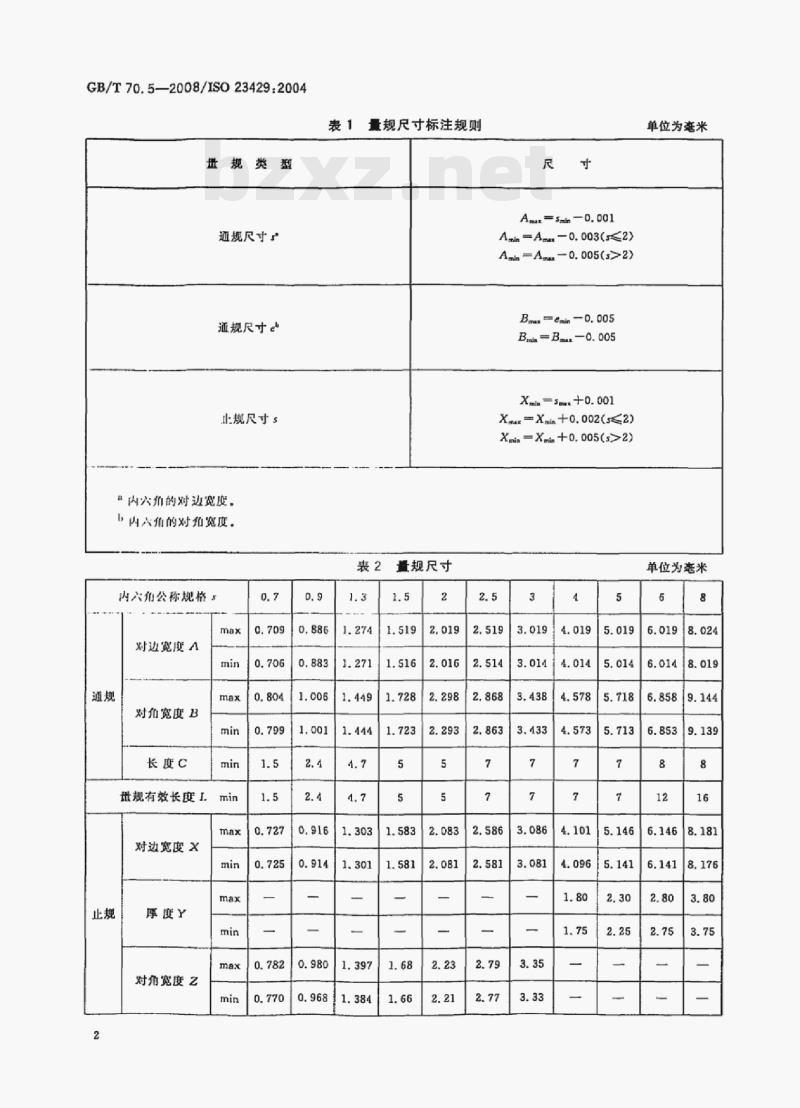

ICS 21.060.10 J13 中华人民共和国国家标准 GB/T 70.5—2008 / ISO 23429:2004 内六角量规 Gauging of hexagon sockets （ISO 23429:2004，IDT） 2008-08-25 发布 2009-02-01 实施 中华人民共和国国家质量监督检验检疫总局 中国国家标准化管理委员会 发布 前言 本部分是国家标准“内六角螺钉”产品（含量规）系列标准之一。该系列包括： ——GB/T 70.1—2008 内六角圆柱头螺钉； ——GB/T 70.2—2008 内六角平圆头螺钉； ——GB/T 70.3—2008 内六角沉头螺钉； ——GB/T 70.4 内六角圆柱头螺钉细牙螺纹； ——GB/T 70.5—2008 内六角量规； ——GB/T 77—2007 内六角平端紧定螺钉； ——GB/T 78—2007 内六角锥端紧定螺钉； ——GB/T 79—2007 内六角圆柱端紧定螺钉； ——GB/T 80—2007 内六角凹端紧定螺钉； ——GB/T 5281—1985 内六角圆柱头轴肩螺钉。 本部分是 GB/T 70 的第5部分。 本部分等同采用 ISO 23429:2004《内六角量规》（英文版）。 本部分由中国机械工业联合会提出。 本部分由全国紧固件标准化技术委员会（SAC/TC 85）归口。 本部分负责起草单位：中机生产力促进中心。 本部分由全国紧固件标准化技术委员会秘书处负责解释。 本部分系首次发布。 1 范围 本部分规定了内六角公差符合 GB/T 3103.1 的内六角量规。 2 规范性引用文件 下列文件中的条款通过本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分。然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 GB/T 3103.1 紧固件公差 螺栓、螺钉、螺柱和螺母（GB/T 3103.1—2002，ISO 4759-1：2000，IDT）。 3 尺寸 量规型式尺寸见图1和表2。 量规尺寸标注规则见表1。 图1说明： ——a：通端； ——b：通端标志部位； ——c：止端； ——d：止端标志部位； ——e：内六角规格（对边宽度）； ——f：可任选的 5° 倒角； ——g：可任选的小规格通端和止端结构。 表1 量规尺寸标注规则： ——Amax = Smin - 0.001； ——Amin = Amax - 0.003（S＜2）； ——Amin = Amax - 0.005（S＞2）； ——Bmax = emin - 0.005； ——Bmin = Bmax - 0.005； ——Xmin = Smax + 0.001； ——Xmax = Xmin + 0.002（S＜2）； ——Xmax = Xmin + 0.005（S＞2）。 表2 量规主要尺寸（单位：毫米）： 内六角公称规格 S：0.7 通规对边宽度 A：0.709～0.706 通规对角宽度 e：0.804～0.799 长度 C：1.5 通规有效长度 L：1.5 止规对边宽度 X：0.727～0.725 止规对角宽度：0.782～0.770 内六角公称规格 S：0.9 通规对边宽度 A：0.886～0.883 通规对角宽度 e：1.006～1.001 长度 C：2.4 通规有效长度 L：2.4 止规对边宽度 X：0.916～0.914 止规对角宽度：0.980～0.968 内六角公称规格 S：1.3 通规对边宽度 A：1.274～1.271 通规对角宽度 e：1.449～1.444 长度 C：4.7 通规有效长度 L：4.7 止规对边宽度 X：1.303～1.301 止规对角宽度：1.397～1.384 内六角公称规格 S：1.5 通规对边宽度 A：1.519～1.516 通规对角宽度 e：1.728～1.723 长度 C：5 通规有效长度 L：5 止规对边宽度 X：1.583～1.581 止规对角宽度：1.680～1.660 内六角公称规格 S：2 通规对边宽度 A：2.019～2.016 通规对角宽度 e：2.298～2.293 长度 C：5 通规有效长度 L：5 止规对边宽度 X：2.083～2.081 止规对角宽度：2.230～2.210 内六角公称规格 S：2.5 通规对边宽度 A：2.519～2.514 通规对角宽度 e：2.868～2.863 长度 C：7 通规有效长度 L：7 止规对边宽度 X：2.586～2.581 止规对角宽度：2.790～2.770 内六角公称规格 S：3 通规对边宽度 A：3.019～3.014 通规对角宽度 e：3.438～3.433 长度 C：7 通规有效长度 L：7 止规对边宽度 X：3.086～3.081 止规对角宽度：3.350～3.330 内六角公称规格 S：4 通规对边宽度 A：4.019～4.014 通规对角宽度 e：4.578～4.573 长度 C：7 通规有效长度 L：7 止规对边宽度 X：4.101～4.096 止规对角宽度：4.180～4.175 内六角公称规格 S：5 通规对边宽度 A：5.019～5.014 通规对角宽度 e：5.718～5.713 长度 C：7 通规有效长度 L：7 止规对边宽度 X：5.146～5.141 止规对角宽度：5.230～5.225。
