【其他行业标准】 建筑工程用锌-5%铝-混合稀土合金镀层拉索（英文版）

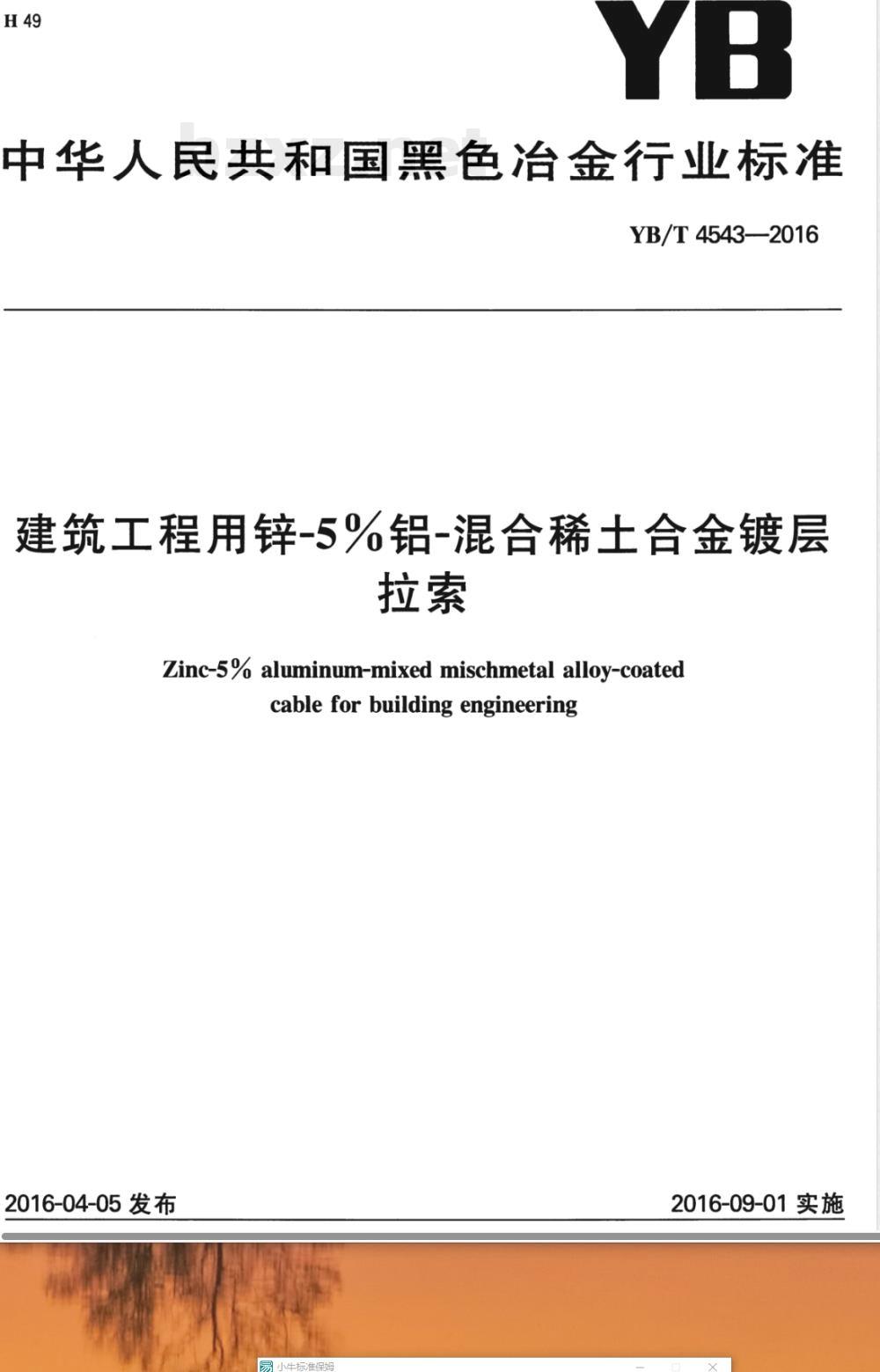

中华人民共和国黑色治金行业标准YB/T 4543—2016
建筑工程用锌-5%铝-混合稀土合金镀层拉索
Zinc-5% aluminum-mixed mischmetal alloy-coatedcable for building engineering2016-04-05 发布
2016-09-01 实施

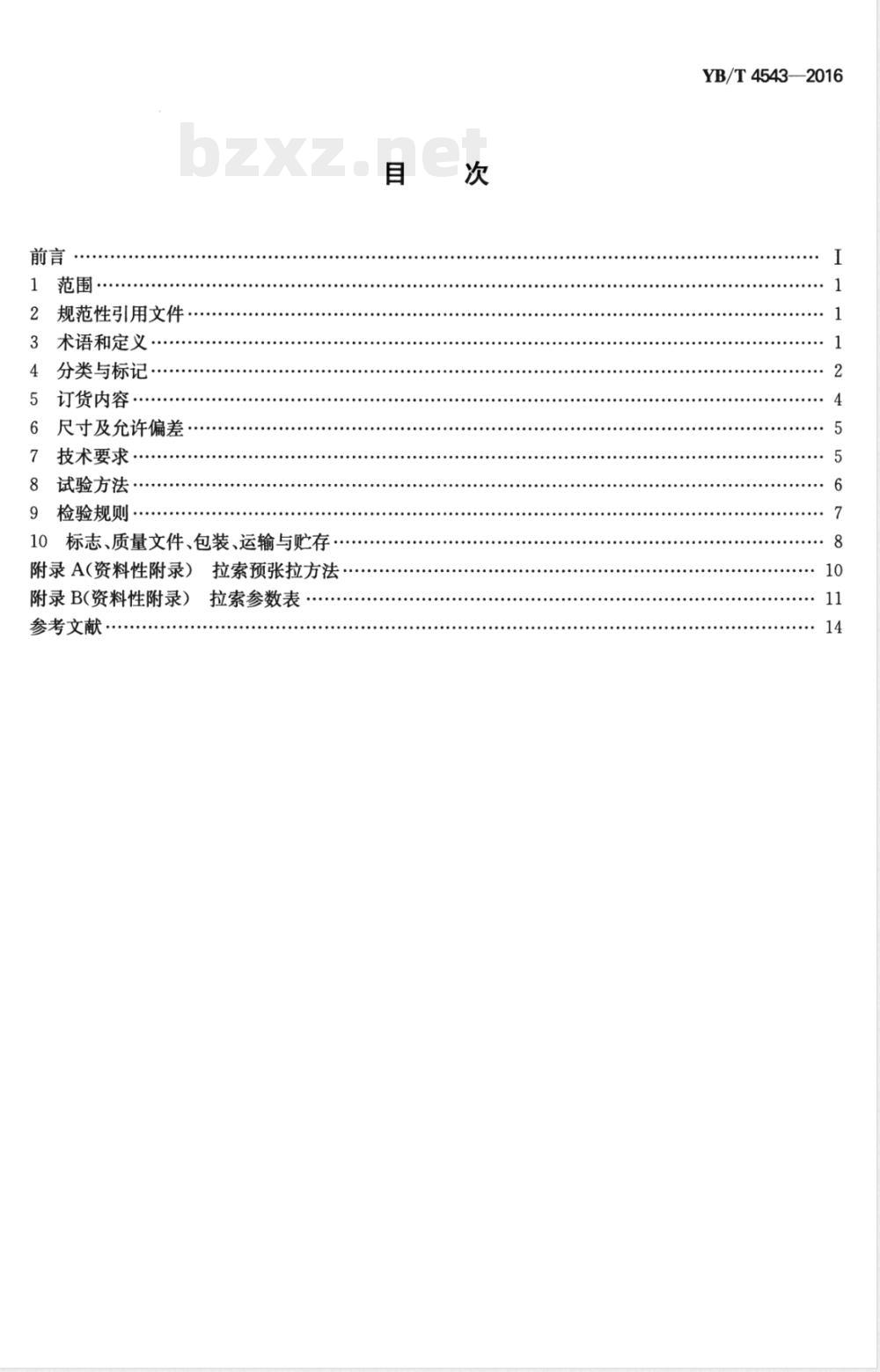

规范性引用文件
3术语和定义
分类与标记…．
订货内容·
6尺寸及允许偏差：
技术要求·
8试验方法…
9检验规则
10标志、质量文件、包装、运输与贮存·附录A（资料性附录）拉索预张拉方法附录B(资料性附录）拉索参数表参考文献
YB/T4543—2016

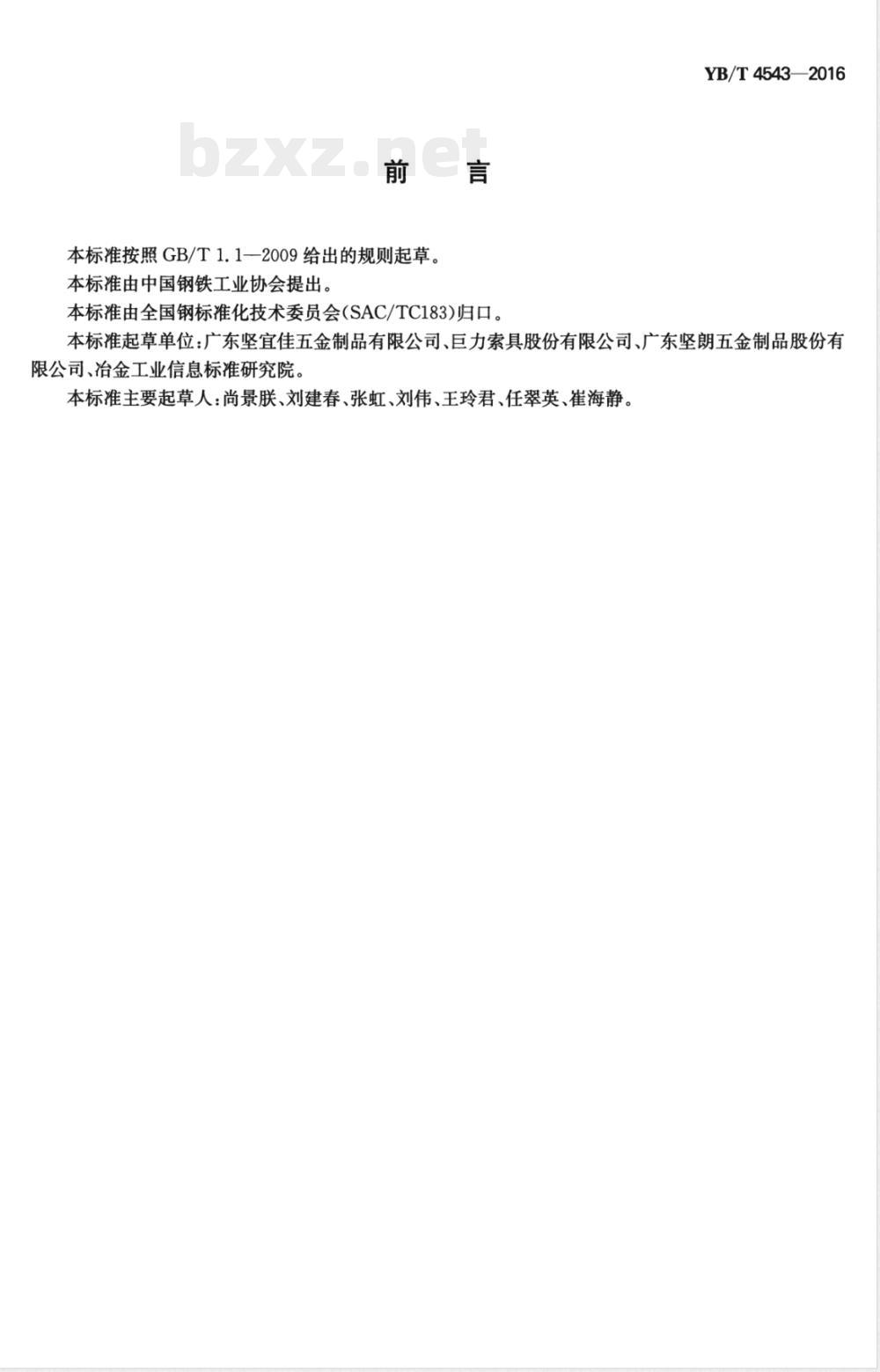

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会（SAC/TC183)归口。YB/T4543—2016
本标准起草单位：广东坚宜佳五金制品有限公司、巨力索具股份有限公司、广东坚朗五金制品股份有限公司、治金工业信息标准研究院，本标准主要起草人：尚景朕、刘建春、张虹、刘伟、王玲君、任翠英、崔海静。1范围
建筑工程用锌-5%铝-混合稀土合金镀层拉索YB/T 4543—2016
本标准规定了建筑工程用锌-5%铝-混合稀土合金镀层拉索（以下简称拉索）的术语和定义、分类与标记、订货内容、尺寸及允许偏差、技术要求、检验方法、检验规则、标志、质量文件、包装、运输与贮存。本标准适用于建筑工程用锌-5%铝-混合稀土合金镀层拉索。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T197普通螺纹公差
GB/T467阴极铜bzxz.net
GB/T470
GB/T 699
优质碳素结构钢
GB/T15911
低合金高强度结构钢
GB/T3077合金结构钢
GB/T4162—2008锻轧钢棒超声波检测方法GB/T5796.4梯形螺纹第4部分：公差GB/T6414—1999铸件尺寸公差与机械加工余量GB/T7233.1一2009铸钢件超声检测第1部分：一般用途铸钢件GB/T8358钢丝绳破断拉伸试验方法GB/T9444—2007铸钢件磁粉检测GB/T11352一般工程用铸造碳钢件JG/T201建筑幕墙用钢索压管接头JB/T4730.4-2005承压设备无损检测第4部分：磁粉检测JB/T5000.6重型机械通用技术条件第6部分：钢铸件JB/T5000.8重型机械通用技术条件第8部分：锻件YB/T4542建筑工程用锌-5%铝-混合稀土合金镀层钢绞线3术语和定义
下列术语和定义适用于本文件。3.1
锚具anchorage
牢固连结在钢绞线端头的一种锚固及连接装置，通过它将外界的拉力传递给钢绞线。3.2
锌-5%铝-混合稀土合金镀层拉索zinc-5%aluminum-mixedmischmetalalloy-coatedcable锌-5%铝-混合稀土合金镀层钢绞线两端装有锚具，在建筑工程中通过施加轴向预应力承受拉力荷载的构件。
预张拉pre-tensile
YB/T 4543—2016
钢绞线在规定力值范围内加载和卸载，使其伸长读数保持不变的状态。3.4
over stretching
超张拉
对拉索施加超过设计力值的张拉，使其处于稳定可靠状态。3.5
外移量
outwarddisplacement
在轴向拉力下，钢绞线与锚具间产生相对位移的距离lm（见图1），lm=lm2一lml。外移
说明：
钢绞线；
标识；
3—锚具；
—加载前，标识与锚具端面之间的距离；Iml
加载后，标识与锚具端面之间的距离。lml(lm2)
图1外移量示意图
4分类与标记
4.1分类与代号
4.1.1按钢绞线锚固方式分为：
a）热铸式，代号：H(见图2)；
说明：
一销轴组件；
一可调双耳索头：
调节螺杆；
调节锚杯；
钢绞线；
固定锚杯。
一热铸双耳调节式锚具；
b——热铸双耳固定式锚具；
l—拉索调节长度；
L——拉索设计长度。
图2热铸式双耳锚具拉索示意图
压制式，代号：P(见图3)。
按锚具功能分：
双耳调节式锚具，代号：DA（见图2、图3；双耳固定式锚具，代号：DF（见图2、图3）；单耳调节式锚具，代号：SA(见图4)；单耳固定式锚具，代号：SF（见图4)；螺杆调节式锚具，代号：BA（见图5）。14
说明：
销轴组件；
-双耳索头；
连接螺杆；
调节套；
锁紧螺母
压管接头；
钢绞线；
压管接头。
压制调节式锚具；
一压制固定式锚具；
l——拉索调节长度；
一拉索设计长度。
压制式双耳锚具拉索示意图
说明：
一销轴组件；
可调单耳索头；
一调节螺杆；
一调节锚杯；
钢绞线；
一固定锚杯；
固定单耳索头。
热铸单耳调节式锚具；
热铸单耳固定式锚具；
-拉索调节长度；
拉索设计长度。
图4热铸式单耳锚具拉索示意图
YB/T 4543—2016
YB/T4543—2016
说明：
1——螺杆；
—螺母；
3-—建筑主体结构；
螺柱式锚杯；
5—钢绞线。
4.2标记
4.2.1标记方法
a-热铸式螺杆调节式锚具；
一拉索设计长度。
图5热铸式螺杆调节式锚具拉索示意图Zn-5%AI-RELS
4.2.2标记示例
YB/T4543—2016
成品索长度L，mm
钢绞线公称直径，mm
钢绞线锚固方式
钢绞线理论最小破断拉力，kN
另一端锚具功能
-端锚具功能
示例1：以符合YB/T4543一2016，钢绞线公称直径为Φ50mm，成品拉索长度为8500mm，锚具一端为热铸螺杆调节式，另一端为热铸双耳固定式，最小破断拉力为2079kN的锌-5%铝-混合稀土合金镀层拉索为例，其标记为：Zn-5%AI-RELSBA-DF-2079-H50X8500-YB/T4543—2016示例2：以符合YB/T4543一2016，钢绞线公称直径为20mm，成品拉索长度为5500mm，锚具一端为压制双耳调节式，另一端锚具为压制双耳固定式，最小破断拉力为309kN的锌-5%铝-混合稀土合金镀层拉索为例，其标记为：Zn-5%AI-RELSDA-DF-309-P20×5500-YB/T4543—20165订货内容
按本标准订货的合同应包括以下主要内容：a）本标准号；
产品名称；
钢绞线公称直径；
理论最小破断拉力；
公称抗拉强度级别；
锚具功能及锚固方式；
数量及长度；
其他要求。
6尺寸及允许偏差
YB/T4543—2016
6.1锚具普通螺纹的公差等级应符合GB/T197规定；梯形螺纹的公差等级应符合GB/T5796.4规定。铸件的关键配合尺寸和公差不宜低于GB/T6414—1999中CT8-C级规定。6.2拉索长度L应为超张拉后的直线长度，允许偏差应符合表1的规定。表1拉索长度允许偏差
拉索长度L/m
50允许偏差/mm
±L/5000
6.3拉索L长度值设计较大时，应考虑工厂与工地间温差效应，拉索出厂前应注明拉索测量温度。7技术要求
7.1材料
7.1.1钢绞线
拉索用锌-5%铝-混合稀土合金镀层钢绞线应符合YB/T4542的规定。7.1.2锚具
7.1.2.1锚具材料及性能要求应符合GB/T699、GB/T1591、GB/T3077、GB/T11352、JB/T5000.6、JB/T5000.8的规定。
7.1.2.2锻件超声波探伤应符合GB/T4162—2008中B级要求，磁粉探伤应符合JB/T4730.4—2005中Ⅱ级的规定；铸钢件超声波探伤应符合GB/T7233.1一2009中2级的规定，磁粉探伤应符合GB/T9444—2007中2级的规定。
7.1.2.3热铸锚具的端面与钢绞线垂直度应为90°士0.5°；铸体合金的铸人量不应少于理论铸人量的92%。
7.1.2.4压制式锚具应符合JG/T201的规定。7.1.2.5锚具表面应进行防腐处理，宜采用镀锌或热喷涂锌、铝及其合金处理。7.1.3热铸用材料
热铸用材料宜选用低熔点锌铜合金，其中锌含量为（98士0.2）%，铜含量为（2士0.2）%；锌铜合金原材料应符合GB/T470、GB/T467的规定。7.2预张拉
制索前对钢绞线应进行预张拉，张拉方法参见附录A。7.3外观
7.3.1拉索中钢绞线表面应整洁，不得有松散、锈蚀等缺陷，其色泽在空气中暴露后允许有颜色变化7.3.2锚具表面不应有裂纹、飞边、压痕、划伤和缩孔等缺陷。7.3.3拉索在自然状态下不应出现螺旋形卷曲。7.4力学性能
7.4.1超张拉
热铸型拉索制作完成后，应取1.25倍设计拉力值（不低于计算最少破断拉力的45%）进行超张拉检验，拉完后钢绞线与锚具的相对外移量（见图1)应符合表2的要求。5
