【其他行业标准】 预应力混凝土用刻痕钢绞线

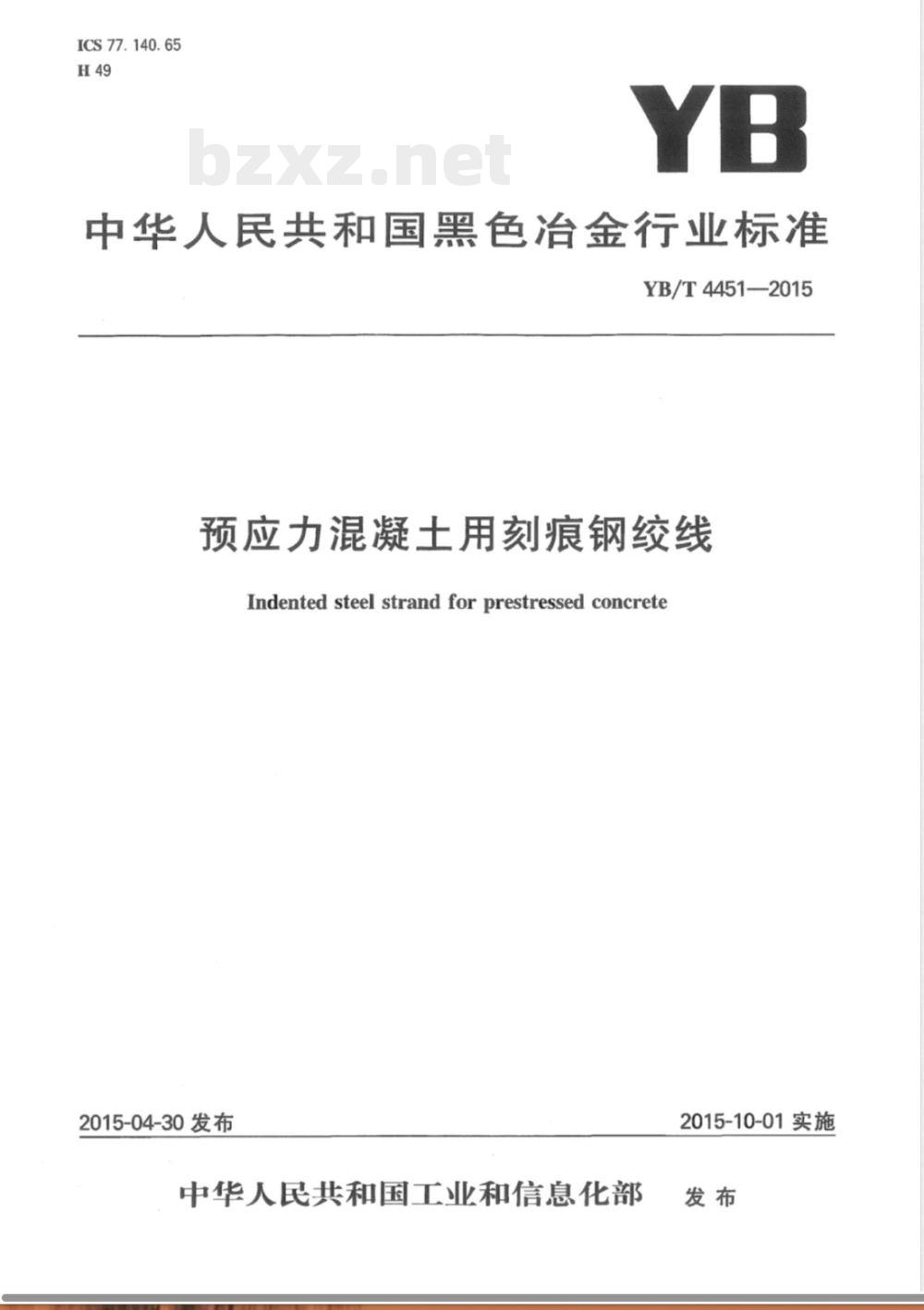

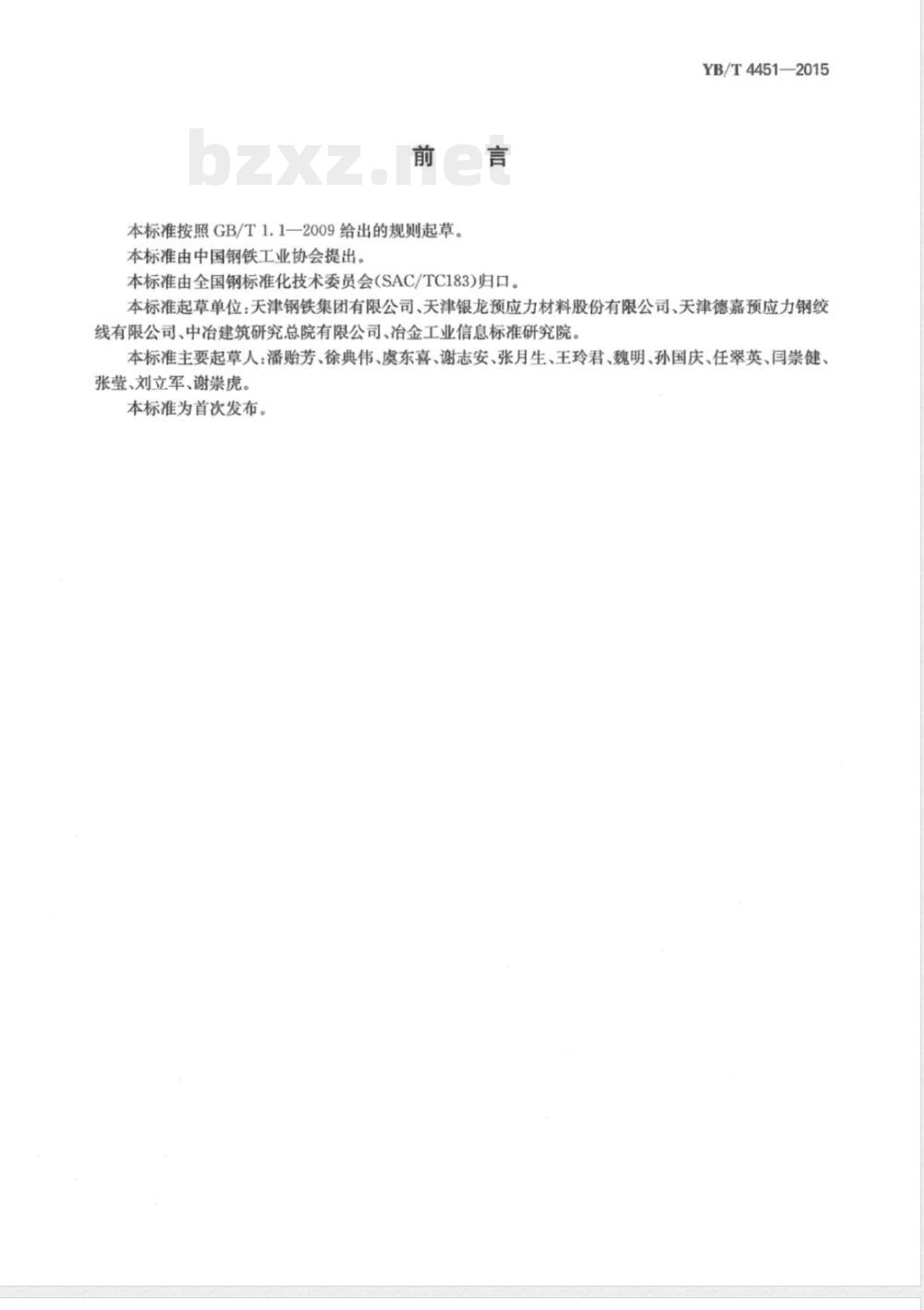

ICS 77.140.65 H49 YB 中华人民共和国黑色冶金行业标准 YB/T 4451—2015 预应力混凝土用刻痕钢绞线 Indented steel strand for prestressed concrete 2015-04-30发布 中华人民共和国工业和信息化部 2015-10-01实施 发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：天津钢铁集团有限公司、天津银龙预应力材料股份有限公司、天津德嘉预应力钢绞线有限公司、中冶建筑研究总院有限公司、冶金工业信息标准研究院。 本标准主要起草人：潘贻芳、徐典伟、虞东喜、谢志安、张月生、王玲君、魏明、孙国庆、任翠英、闫崇健、张莹、刘立军、谢崇虎。 本标准为首次发布。 1 范围 本标准规定了预应力混凝土用刻痕钢绞线的术语和定义、分类和标记、订货内容、尺寸、外形、重量及允许偏差、技术要求、试验方法、检验规则、包装、标志及质量证明书等。 本标准适用于预应力混凝土用刻痕钢绞线（以下简称“刻痕钢绞线”）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 21839 预应力混凝土用钢材试验方法 YB/T 081 冶金技术标准的数值修约与检测数值的判定 3 术语和定义 下列术语和定义适用于本文件。 3.1 刻痕钢丝 indented wire 钢丝表面沿长度方向具有规律间隔的压痕。 3.2 刻痕钢绞线 indented strand 由外层刻痕钢丝捻制成的钢绞线。 3.3 3丝刻痕钢绞线 indented 3-wire strand 由三根相同公称直径的刻痕钢丝沿理论轴线旋转，在一定张力下进行短时热处理。 3.4 7丝刻痕钢绞线 indented 7-wire strand 由六根三面刻痕钢丝围绕一根中心钢丝按一定方式捻制，在一定张力下进行短时热处理。 3.5 19丝刻痕钢绞线 indented 19-wire strand 由9根外层刻痕钢丝、9根内层圆钢丝和1根中心圆钢丝平行捻制的钢绞线，在一定张力下进行短时热处理。 3.6 稳定化处理 stabilizing treatment 为减少应用时的应力松弛，钢绞线在一定张力下进行的短时热处理。 4 分类和标记 4.1 分类与代号 刻痕钢绞线按结构及外形分为3类： 3丝刻痕钢绞线：1×3I 7丝刻痕钢绞线：1×7I 19丝刻痕钢绞线：1×19SI 4.2 标记 4.2.1 标记内容包括： a）刻痕钢绞线； b）结构外形代号； c）公称直径； d）强度级别； e）标准号。 4.2.2 标记示例： 公称直径6.20mm、强度1860MPa的3丝刻痕钢绞线：刻痕钢绞线 1×3I-6.20-1860-YB/T4451 公称直径15.20mm、强度1860MPa的7丝刻痕钢绞线：刻痕钢绞线 1×7I-15.20-1860-YB/T4451 公称直径21.8mm、强度1770MPa的19丝刻痕钢绞线：刻痕钢绞线 1×19SI-21.8-1770-YB/T4451 5 订货内容 合同应包括： a）本标准号； b）产品名称； c）类型； d）直径； e）强度级别； f）数量； g）包装要求； h）特殊要求。 6 尺寸、外形、重量及允许偏差 6.1 钢绞线用三面刻痕钢丝 6.1.1 三面刻痕钢丝的横截面积与每米理论重量与光圆钢丝相同。 6.1.2 在任意600mm长刻痕钢丝上，至少90%的刻痕应符合节距和形状要求。 6.1.3 经供需双方协商，可提供非表1规定形状尺寸的钢丝。 表1 钢绞线用三面刻痕钢丝尺寸及允许偏差（节选） 钢绞线公称直径：≤12.00 mm / >12.00 mm 刻痕深度：0.06±0.03 / 0.07±0.03 刻痕长度：3.5±0.5 mm 节距：5.5±0.5 mm （图1 三面刻痕钢丝外形示意图）
