【其他行业标准】 电梯门机用钢丝绳

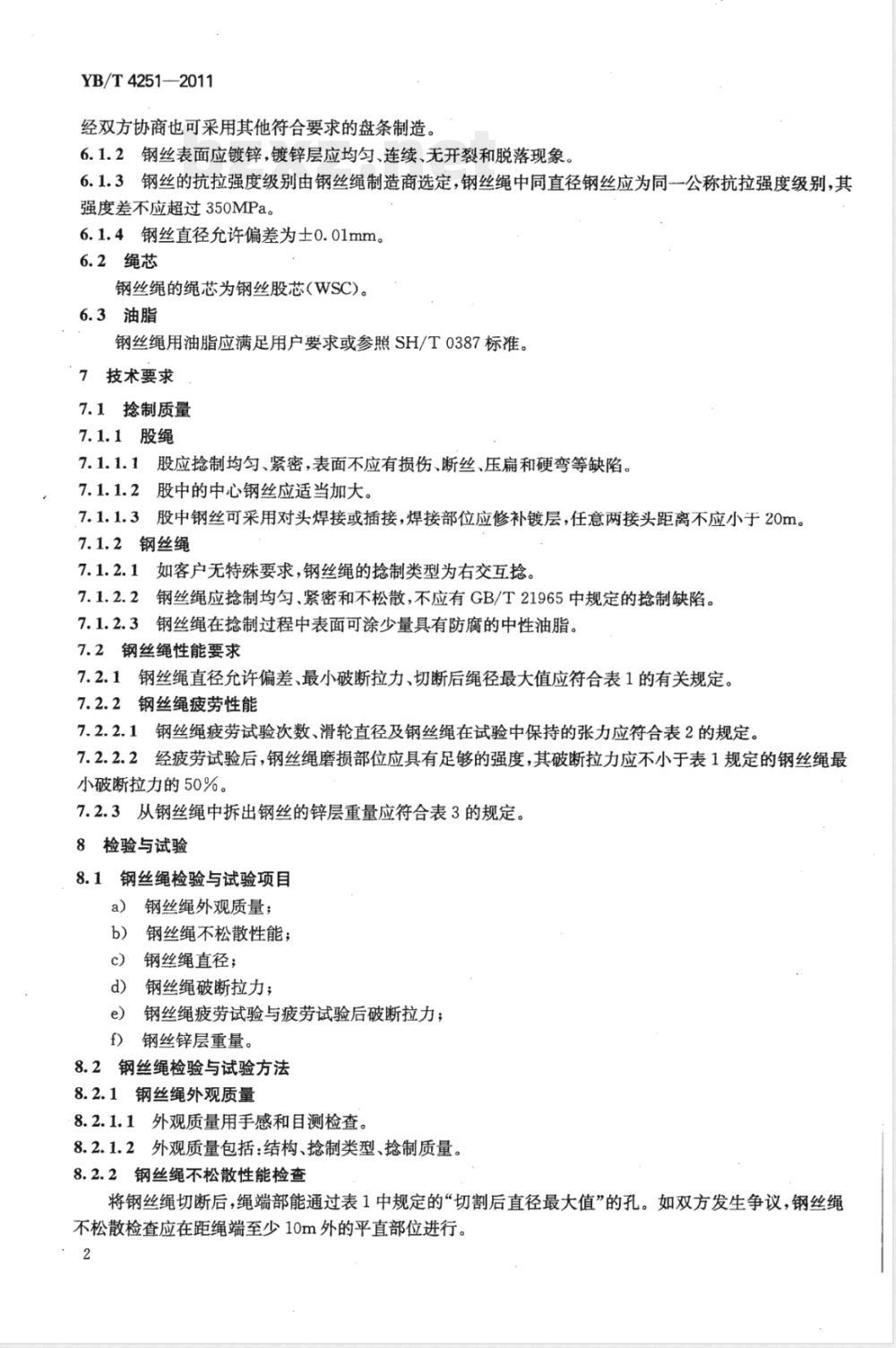

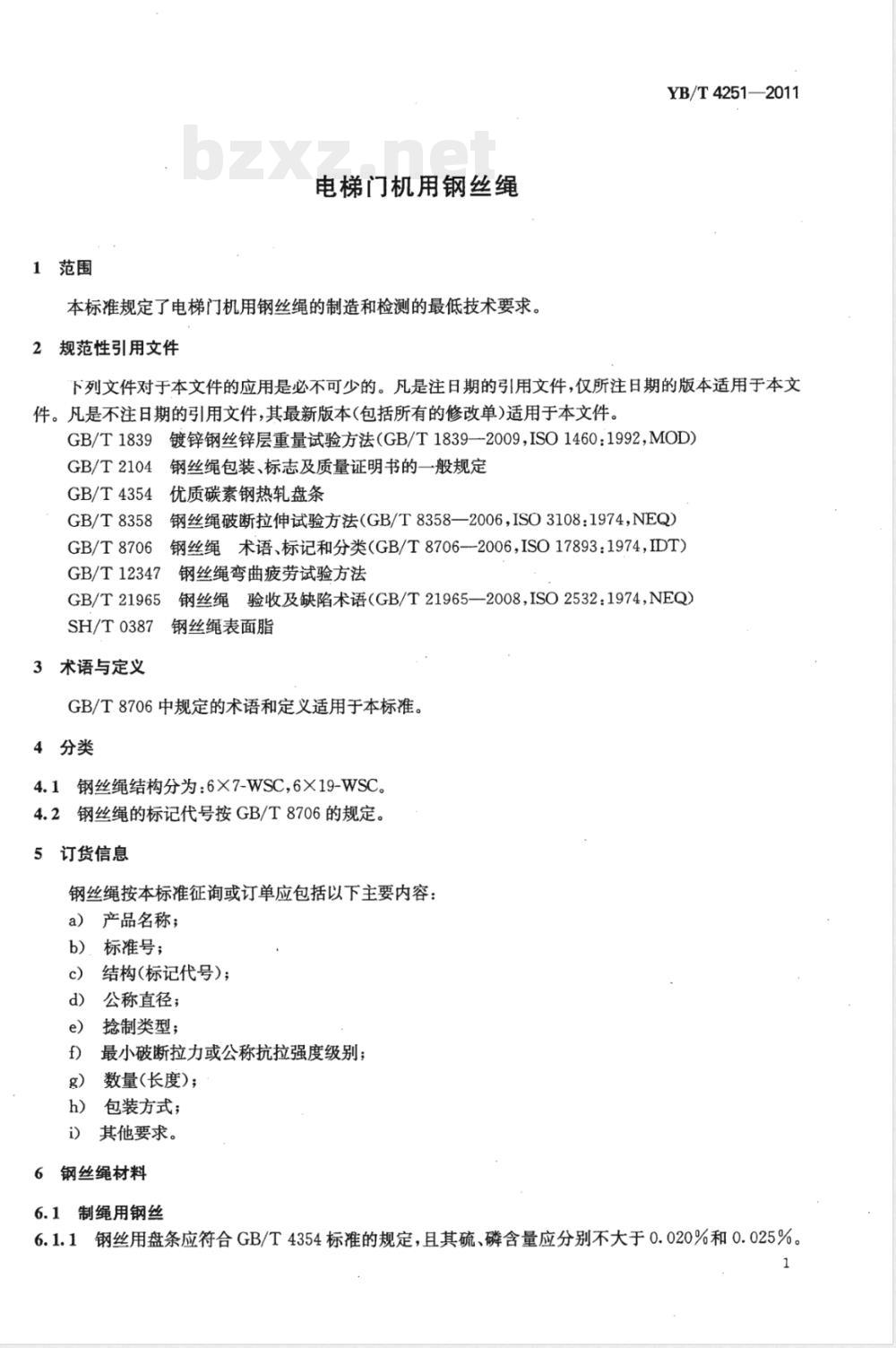

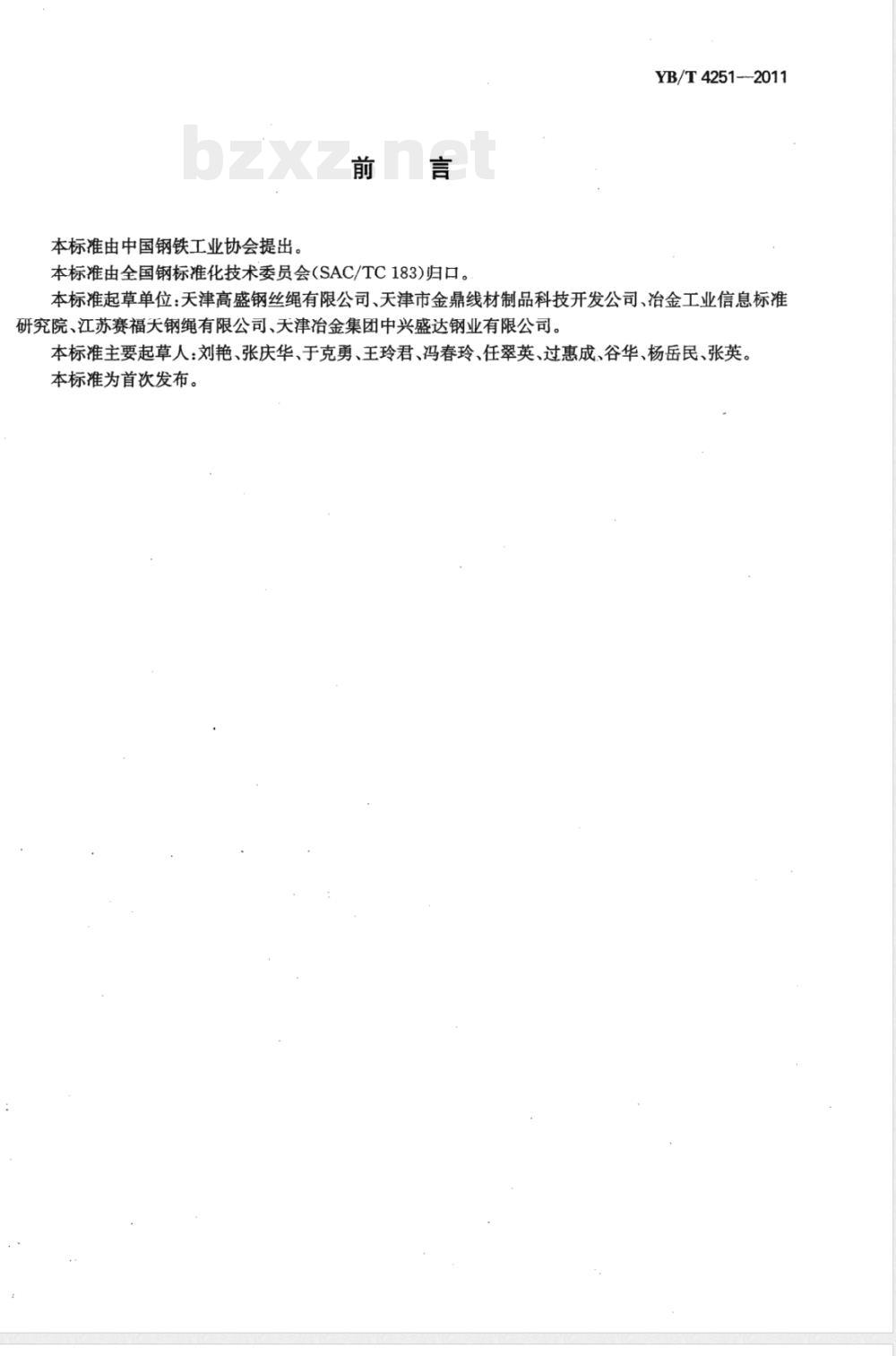

ICS 77.140.65 49 YB 中华人民共和国黑色冶金行业标准 YB/T 4251—2011 电梯门机用钢丝绳 Steel wire ropes for lift door operator 2011-12-20发布 2012-07-01实施 中华人民共和国工业和信息化部 发布 前言 本标准由中国钢铁工业协会提出。 本标准由全国钢标准化技术委员会（SAC/TC183）归口。 本标准起草单位：天津高盛钢丝绳有限公司、天津市金鼎线材制品科技开发公司、冶金工业信息标准研究院、江苏赛福天钢绳有限公司、天津冶金集团中兴盛达钢业有限公司。 本标准主要起草人：刘艳、张庆华、于克勇、王玲君、冯春玲、任翠英、过惠成、谷华、杨岳民、张英。 本标准为首次发布。 1 范围 本标准规定了电梯门机用钢丝绳的制造和检测的最低技术要求。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 1839 镀锌钢丝锌层重量试验方法（GB/T 1839—2009，ISO 1460:1992 MOD） GB/T 2104 钢丝绳包装、标志及质量证明书的一般规定 GB/T 4354 优质碳素钢热轧盘条 GB/T 8358 钢丝绳破断拉伸试验方法（GB/T 8358—2006，ISO 3108:1974 NEQ） GB/T 8706 钢丝绳术语、标记和分类（ISO 17893:1974 IDT） GB/T 12347 钢丝绳弯曲疲劳试验方法 GB/T 21965 钢丝绳验收及缺陷术语（ISO 2532:1974 NEQ） SH/T 0387 钢丝绳表面脂 3 术语与定义 GB/T 8706中规定的术语和定义适用于本标准。 4 分类 4.1 钢丝绳结构分为：6×7-WSC、6×19-WSC。 4.2 钢丝绳的标记代号按GB/T 8706的规定。 5 订货信息 钢丝绳订货或合同应包括以下内容：产品名称、标准号、结构（标记代号）、公称直径、捻制类型、最小破断拉力或公称抗拉强度级别、数量（长度）、包装方式及其他要求。 6 钢丝绳材料 6.1 制绳用钢丝 6.1.1 钢丝用盘条应符合GB/T 4354规定，硫、磷含量分别不大于0.020%和0.025%。经双方协商也可采用其他符合要求的盘条。 6.1.2 钢丝表面应镀锌，镀锌层应均匀、连续、无开裂和脱落现象。 6.1.3 钢丝抗拉强度级别由制造商选定，同一钢丝绳中钢丝强度差不应超过350MPa。 6.1.4 钢丝直径允许偏差为±0.01mm。 6.2 绳芯 钢丝绳的绳芯为钢丝股芯（WSC）。 6.3 油脂 钢丝绳用油脂应满足用户要求或参照SH/T 0387标准。 7 技术要求 7.1 捻制质量 7.1.1 股绳 7.1.1.1 股应捻制均匀、紧密，表面不应有损伤、断丝、压扁和硬弯等缺陷。 7.1.1.2 股中的中心钢丝应适当加大。 7.1.1.3 股中钢丝可采用对头焊接或插接，焊接部位应修补镀层，任意两接头距离不应小于20m。 7.1.2 钢丝绳 7.1.2.1 如无特殊要求，钢丝绳捻制类型为右交互捻。 7.1.2.2 钢丝绳应捻制均匀、紧密，不应有GB/T 21965规定的捻制缺陷。 7.1.2.3 钢丝绳在捻制过程中表面可涂少量防腐中性油脂。 7.2 性能要求 7.2.1 钢丝绳直径允许偏差、最小破断拉力等应符合表1规定。 7.2.2 疲劳性能：疲劳试验次数、滑轮直径及张力应符合表2规定；试验后破断拉力不小于最小破断拉力的50%。 7.2.3 从钢丝绳中拆出钢丝的锌层重量应符合表3规定。 8 检验与试验 8.1 检验项目包括：外观质量、不松散性能、直径、破断拉力、疲劳试验及锌层重量。 8.2 检验方法 8.2.1 外观质量采用手感与目测检查，包括结构、捻制类型及捻制质量。 8.2.2 不松散性能检查：将钢丝绳切断后，绳端部应能通过表1规定的“切割后直径最大值”孔。如双方发生争
