【其他行业标准】 压型钢板机组技术要求

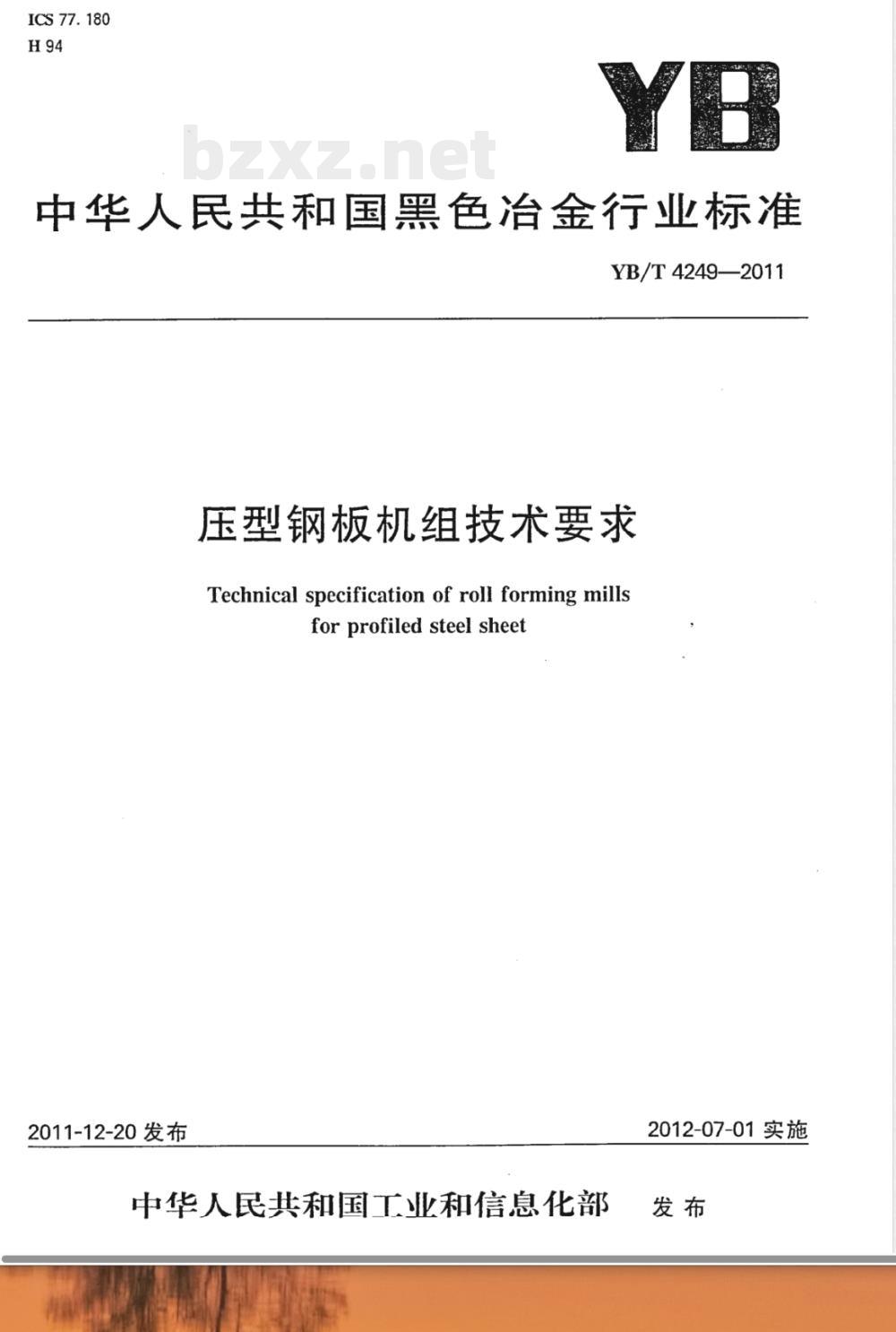

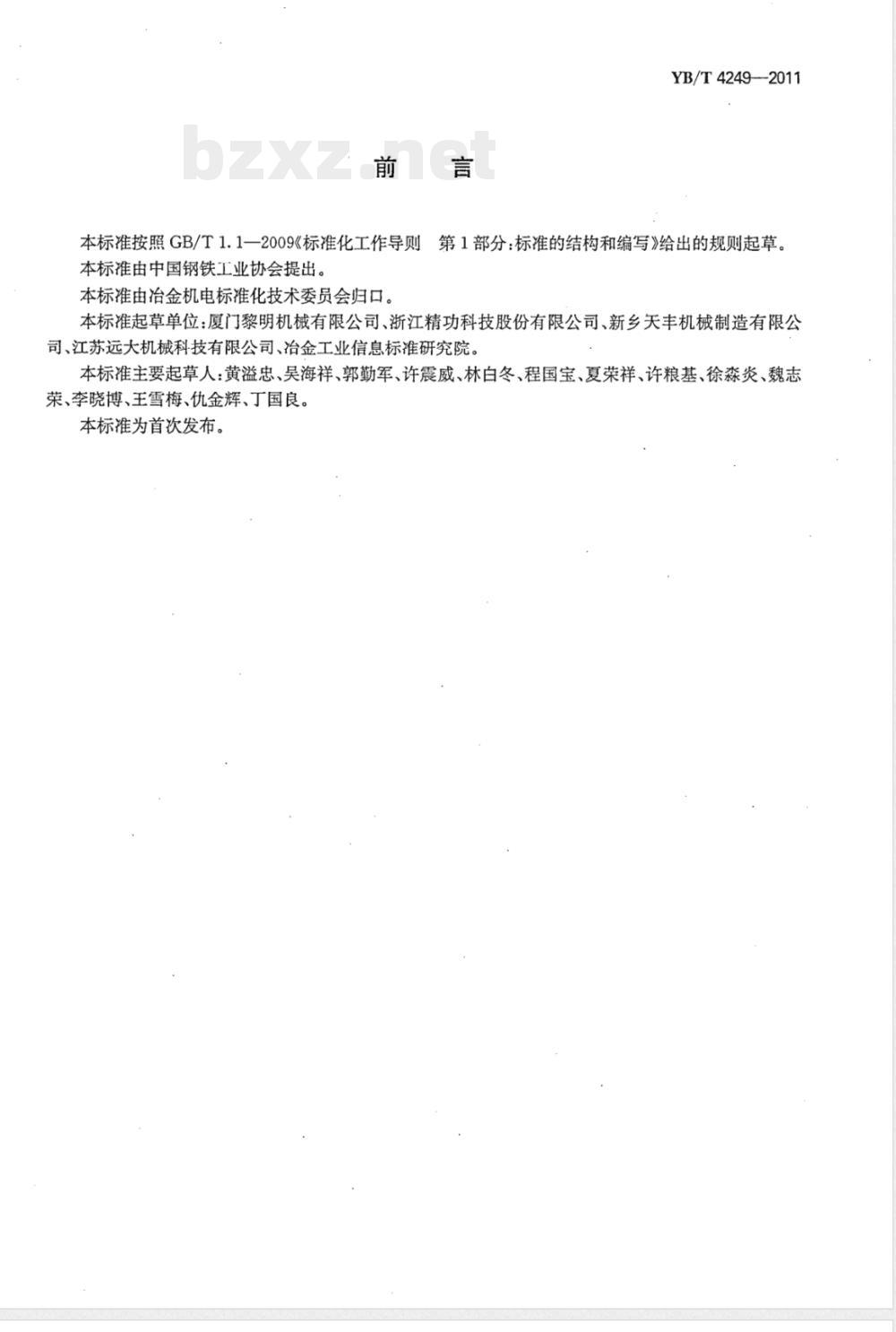

ICS 77.180 H94 中华人民共和国黑色冶金行业标准 YB/T 4249—2011 压型钢板机组技术要求 Technical specification of roll forming mills for profiled steel sheet 2011-12-20发布 2012-07-01实施 中华人民共和国工业和信息化部 发布 前言 本标准按照GB/T 1.1—2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。 本标准由中国钢铁工业协会提出。 本标准由冶金机电标准化技术委员会归口。 本标准起草单位：厦门黎明机械有限公司、浙江精功科技股份有限公司、新乡天丰机械制造有限公司、江苏远大机械科技有限公司、冶金工业信息标准研究院。 本标准主要起草人：黄溢忠、吴海祥、郭勤军、许震威、林白冬、程国宝、夏荣祥、许粮基、徐森炎、魏志荣、李晓博、王雪梅、仇金辉、丁国良。 本标准为首次发布。 1 范围 本标准规定了冷弯型钢建筑用压型钢板机组的型号和规格、技术要求、检验方法、检验规则、标志、包装、运输、贮存和使用说明书。 本标准适用于采用辊轧成型工艺生产建筑用压型钢板的机组，也适用于其他应用行业（以下简称机组）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 228 金属材料 室温拉伸试验方法 GB/T 229 金属材料 夏比摆锤冲击试验方法 GB/T 230.1 金属材料 洛氏硬度试验 第1部分：试验方法 GB/T 699 优质碳素结构钢 GB/T 700 碳素结构钢 GB/T 716 碳素结构钢冷轧钢带 GB/T 1299 合金工具钢 GB/T 1348 球墨铸铁件 GB/T 2518 连续热镀锌钢板及钢带 GB 2894 安全标志及其使用导则 GB/T 3524 碳素结构钢和低合金结构钢热轧钢带 GB/T 3766 液压系统通用技术条件 GB/T 3785.1 电声学 声级计 第1部分：规范 GB 5083 生产设备安全卫生设计总则 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 6576 机床润滑系统 GB/T 6891 铝及铝合金压型板 GB/T 7932 气动系统通用技术条件 GB/T 9451 钢件薄表面总硬化层深度或有效硬化层深度的测定 GB/T 9969 工业产品使用说明书总则 GB/T 12754 彩色涂层钢板及钢带 GB/T 12755 建筑用压型钢板 GB/T 16769 金属切削机床噪声声压级测量方法 GB/T 18254 高碳铬轴承钢 JB/T 5000 系列重型机械通用技术条件（结构件、焊接、铸件、锻件、装配、涂装、包装等相关部分） 3 型号和规格 3.1 机组分类 机组分为楼承板机组、屋面板及墙面板机组两种。型号中LW代表“冷弯”，JZ代表“建筑”。 机组型号与分类见表1。 3.2 标注示例 LW/JZ1500-2.0：表示可生产展开宽度1500mm以下、厚度0.75mm～1.6mm的压型钢板机组。 LW/JZ1500-1.0：表示可生产展开宽度1500mm以下、厚度0.2mm～1.0mm的压型钢板机组。 4 技术要求 4.1 一般要求 4.1.1 配套外购件（电机、电器、减速箱、联轴器、轴套、标准紧固件等）应符合相应标准，并具有产品合格证。 4.1.2 原材料应符合相应标准，并具有质量保证文件。
