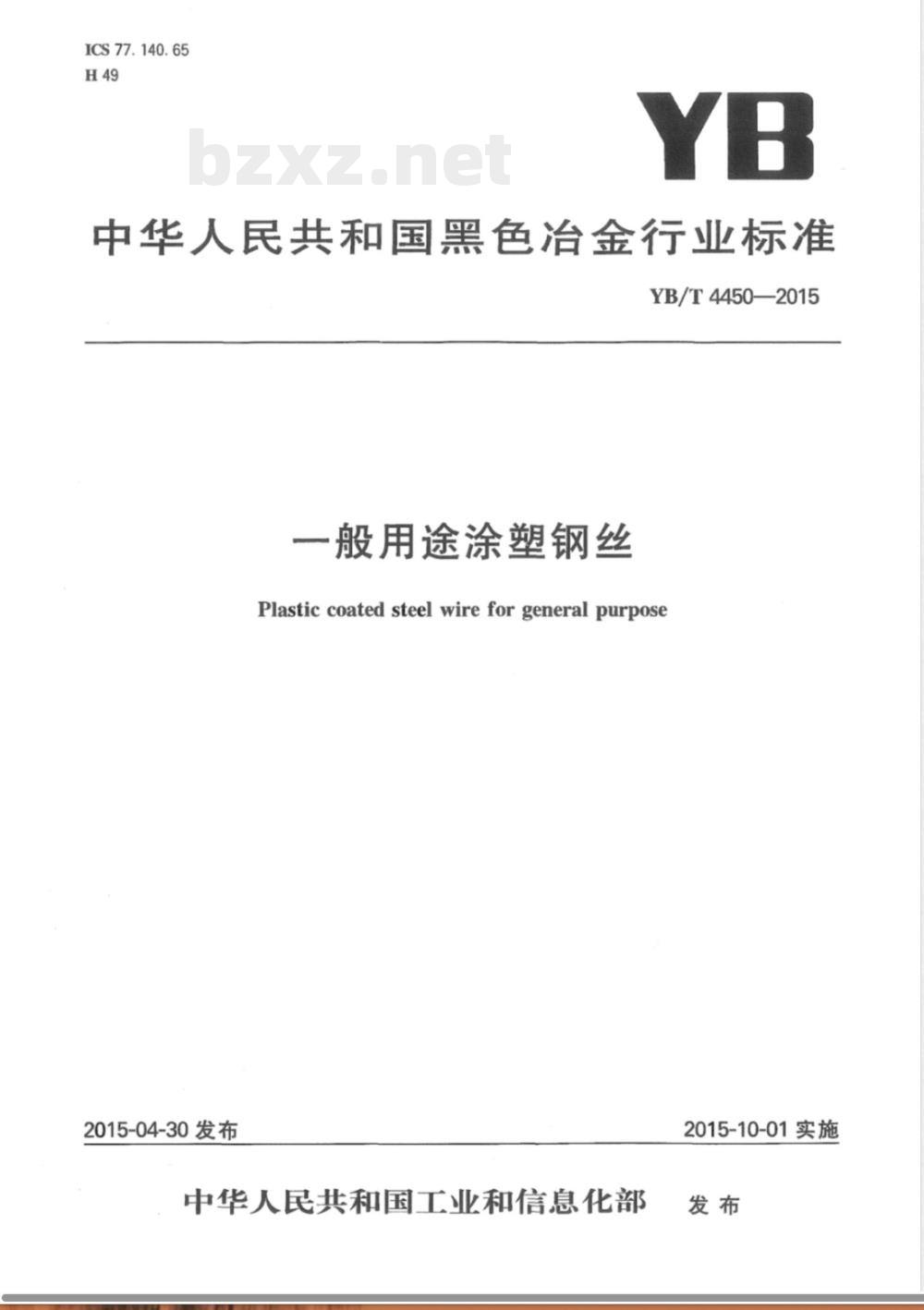

【其他行业标准】 一般用途涂塑钢丝

ICS77.140.65
中华人民共和国黑色冶金行业标准YB/T4450—2015
一般用途涂塑钢丝
Plastic coated steel wire for general purpose2015-04-30发布
中华人民共和国工业和信息化部2015-10-01实施

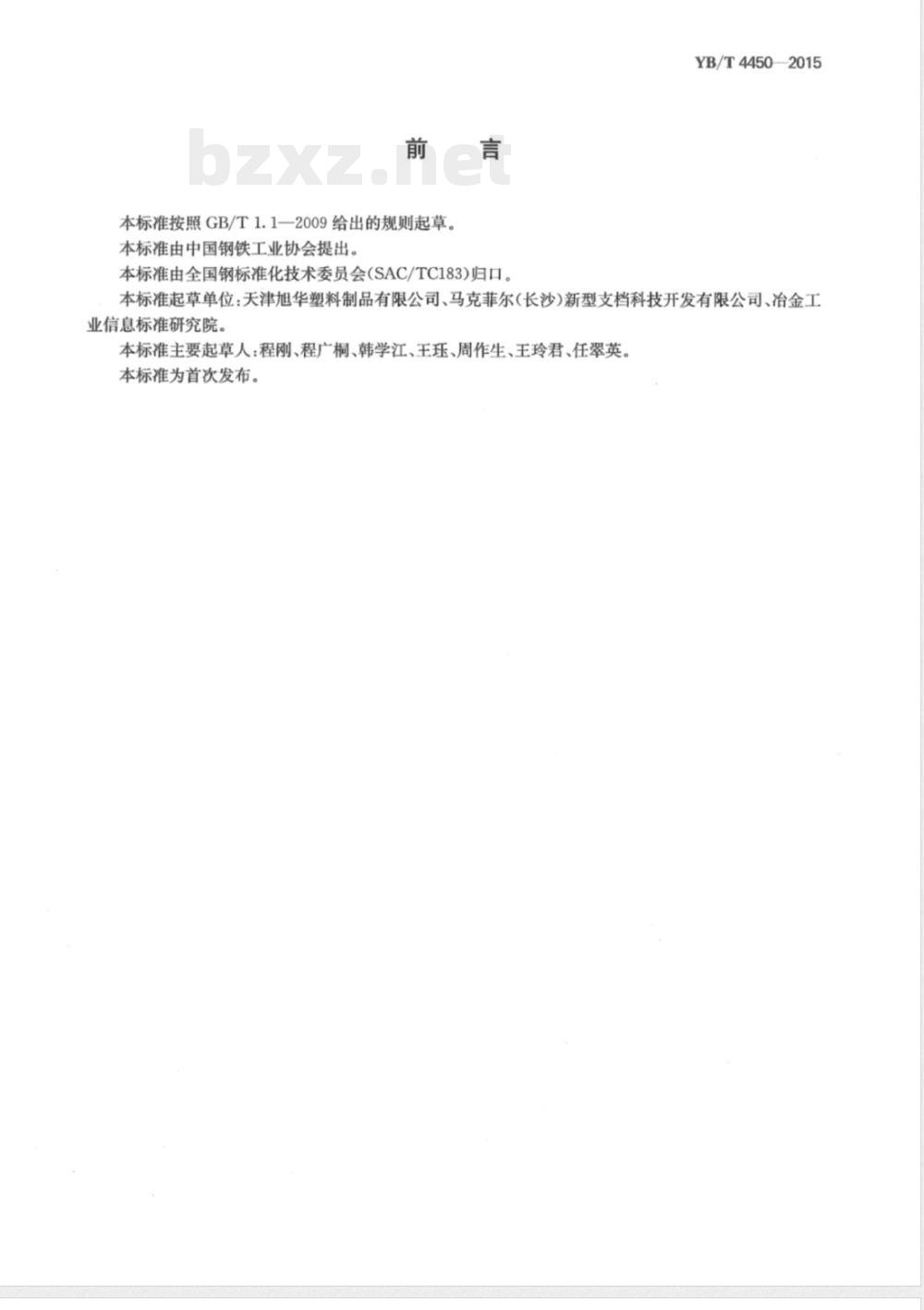

本标准按照GB/T1.1一2009给出的规则起草。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会（SAC/TC183)归口。YB/T4450—2015
本标准起草单位：天津旭华塑料制品有限公司、马克菲尔（长沙）新型支档科技开发有限公司、冶金工业信息标准研究院。
本标准主要起草人：程刚、程广桐、韩学江、王珏、周作生、王玲君、任翠英。本标准为首次发布。

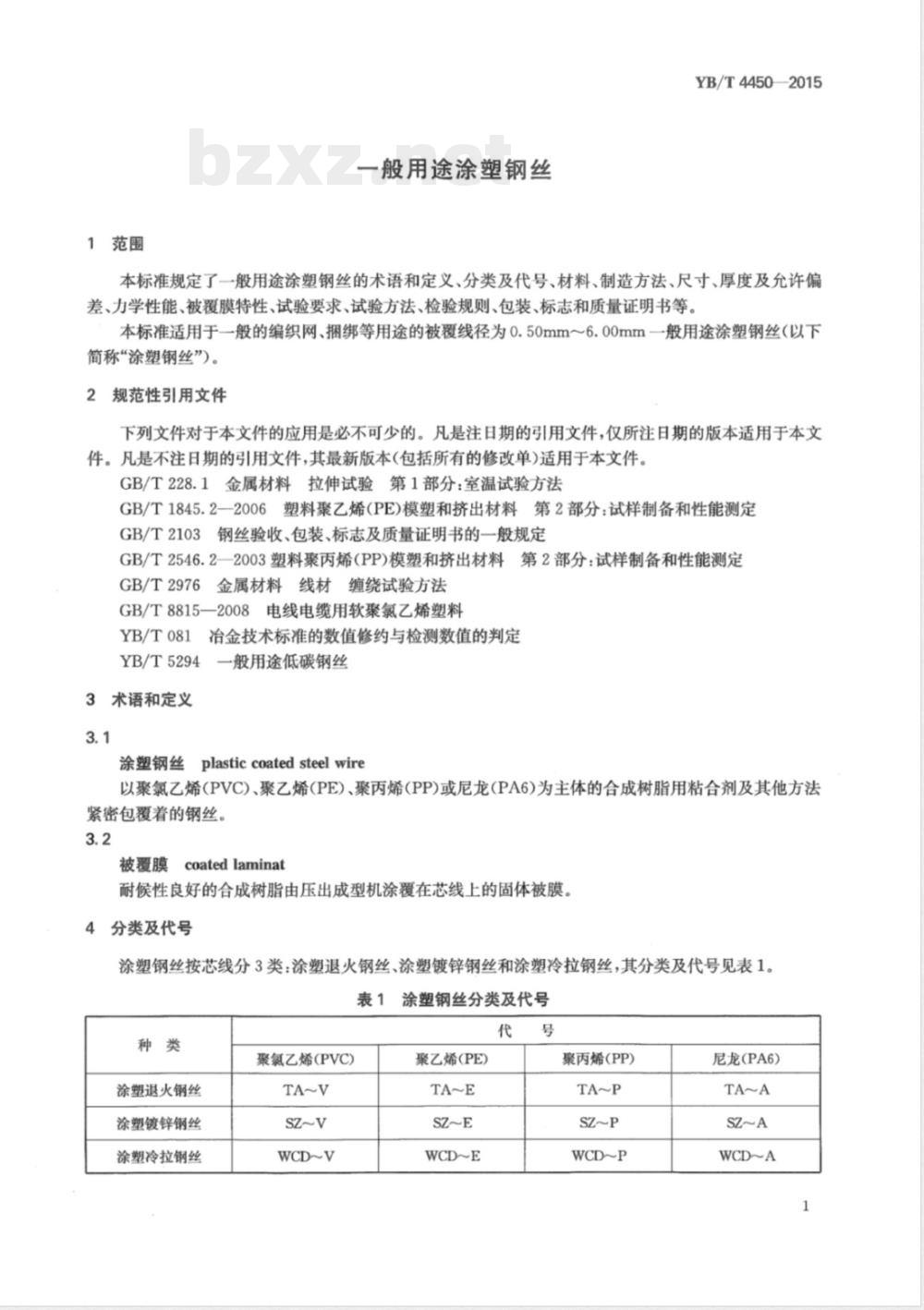

1范围
一般用途涂塑钢丝
YB/T4450—2015
本标准规定了一般用途涂塑钢丝的术语和定义、分类及代号、材料、制造方法、尺寸、厚度及允许偏差、力学性能、被覆膜特性、试验要求、试验方法、检验规则、包装、标志和质量证明书等。本标准适用于一般的编织网、捆绑等用途的被覆线径为0.50mm～6.00mm一般用途涂塑钢丝（以下简称“涂塑钢丝”)。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T228.1金属材料拉伸试验第1部分：室温试验方法GB/T1845.2一2006塑料聚乙烯（PE)模塑和挤出材料第2部分：试样制备和性能测定GB/T2103钢丝验收、包装、标志及质量证明书的一般规定GB/T2546.2—2003塑料聚丙烯(PP)模塑和挤出材料4第2部分：试样制备和性能测定GB/T2976金属材料线材缠绕试验方法GB/T8815一2008电线电缆用软聚氯乙烯塑料YB/T081冶金技术标准的数值修约与检测数值的判定YB/T5294
3术语和定义
一般用途低碳钢丝
涂塑钢丝plasticcoatedsteelwire以聚氯乙烯(PVC)、聚乙烯(PE)、聚丙烯(PP)或尼龙(PA6)为主体的合成树脂用粘合剂及其他方法紧密包覆着的钢丝。
coatedlaminat
被覆膜
耐候性良好的合成树脂由压出成型机涂覆在芯线上的固体被膜。4分类及代号
涂塑钢丝按芯线分3类：涂塑退火钢丝、涂塑镀锌钢丝和涂塑冷拉钢丝，其分类及代号见表1。表1涂塑钢丝分类及代号
涂塑退火钢丝
涂塑镀锌钢丝
涂塑冷拉钢丝
聚氯乙烯（PVC）
聚乙烯(PE)
TA～E
聚丙烯(PP)
尼龙(PA6)
SZ～A
YB/T4450—2015

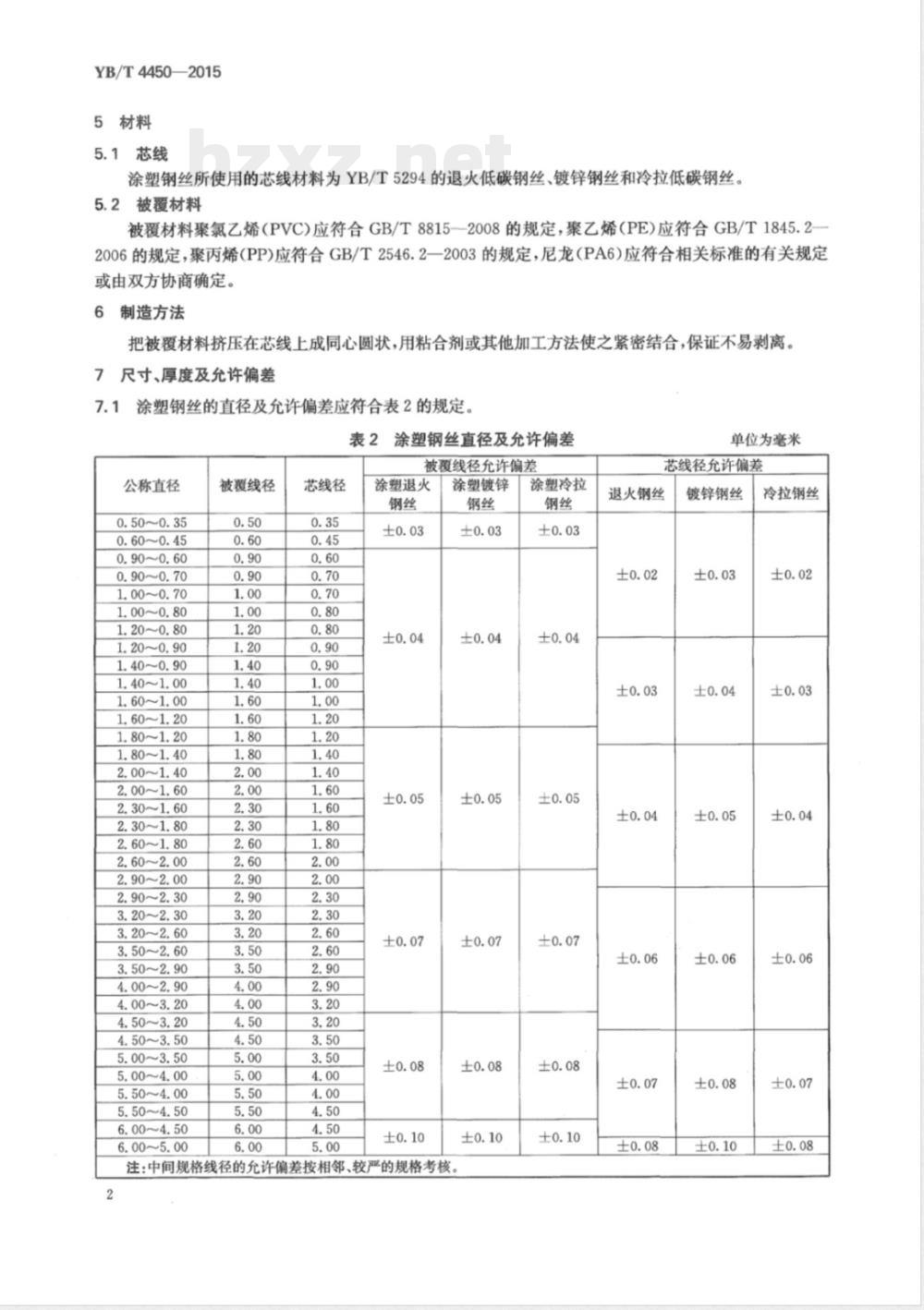

5材料
5.1芯线
涂塑钢丝所使用的芯线材料为YB/T5294的退火低碳钢丝、镀锌钢丝和冷拉低碳钢丝。2被覆材料
被覆材料聚氯乙烯（PVC)应符合GB/T88152008的规定，聚乙烯(PE)应符合GB/T1845.22006的规定，聚丙烯(PP)应符合GB/T2546.2一2003的规定，尼龙（PA6)应符合相关标准的有关规定或由双方协商确定。
6制造方法
把被覆材料挤压在芯线上成同心圆状，用粘合剂或其他加工方法使之紧密结合，保证不易剥离。7尺寸、厚度及允许偏差
涂塑钢丝的直径及允许偏差应符合表2的规定表2涂塑钢丝直径及允许偏差
被覆线径允许偏差
涂塑冷拉
公称直径
0.50~0.35
0.60~0.45
0.90~0.60
0.90~0.70
1.00~0.70
1.00~0.80
1.20~0.80
1.20~0.90
1.40~0.90
1.40~1.00
1.60~1.00
1.80~1.20
1.80~1.40
2.00~1.40
2.00~1.60
2.30~1.60
2.30~1.80
2.60~1.80
2.60~2.00
2.90~2.00
2.90~2.30
3.20~2.30
3.20~2.60
3.50~2.60
3.50~2.90
4.00~2.90
4.00~3.20
4.50~3.20
4.50~3.50
5.00~3.50
5.00~4.00
5.50~4.00
5.50~4.50
6.00~4.50
6.00~5.00
被覆线径
芯线径
涂塑退火
涂塑镀锌
注：中间规格线径的允许偏差按相邻、较严的规格考核。2
单位为毫米
芯线径允许偏差
退火钢丝
镀锌钢丝
冷拉钢丝
YB/T4450—2015

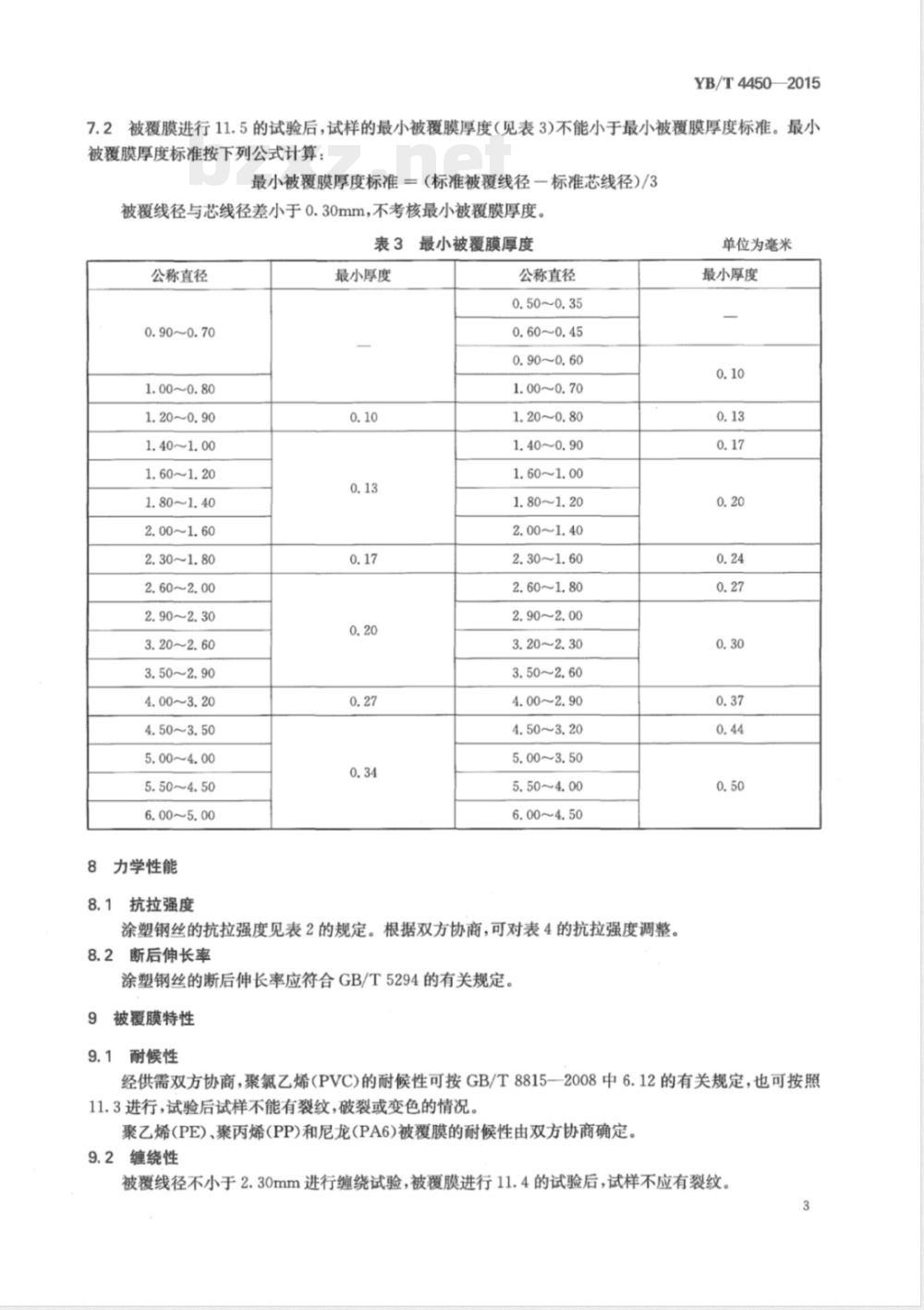

2被覆膜进行11.5的试验后，试样的最小被覆膜厚度（见表3)不能小于最小被覆膜厚度标准。最小7.2
被覆膜厚度标准按下列公式计算：最小被覆膜厚度标准=（标准被覆线径一标准芯线径)/3被覆线径与芯线径差小于0.30mm，不考核最小被覆膜厚度。表3最小被覆膜厚度
公称直径
0.90~0.70
1.00~0.80
1.20~0.90
1.40~1.00
1.60~1.20
1.80~1.40
2.00~1.60
2.30~1.80
2.60~2.00
2.90~2.30
3.20~2.60
3.50~2.90
4.00~3.20
4.50~3.50
5.00~4.00
5.50~4.50
6.00~5.00
力学性能
抗拉强度
最小厚度
公称直径
0.50~0.35
0.60~0.45
0.90~0.60
1.00~0.70
1.20~0.80
1.40~0.90
1.60~1.00
1.80~1.20
2.00~1.40
2.30~1.60
2.60~1.80
2.90~2.00
3.20~2.30
3.50~2.60
4.00~2.90
4.50~3.20
5.00~3.50
5.50~4.00
6.00~4.50
涂塑钢丝的抗拉强度见表2的规定。根据双方协商，可对表4的抗拉强度调整。断后伸长率
涂塑钢丝的断后伸长率应符合GB/T5294的有关规定，被覆膜特性
耐候性
单位为毫米
最小厚度
经供需双方协商，聚氯乙烯（PVC)的耐候性可按GB/T8815一2008中6.12的有关规定，也可按照11.3进行，试验后试样不能有裂纹，破裂或变色的情况。聚乙烯(PE)、聚丙烯(PP)和尼龙(PA6)被覆膜的耐候性由双方协商确定。9.2
缠绕性
被覆线径不小于2.30mm进行缠绕试验，被覆膜进行11.4的试验后，试样不应有裂纹。3
YB/T4450—2015
公称直径
0.60~0.45
0.90~0.60
0.90~0.70
1.00~0.70
1.00~0.80
1.20~0.80
1.20~0.90
1.40~0.90
1.40~1.00
1.60~1.00
1.60~1.20
1.80~1.20
1.80~1.40
2.00~1.40
2.00~1.60
2.30~1.60
2.30~1.80
2.60~1.80
2.60~2.00
2.90~2.00
2.90~2.30
3.20~2.30
3.20~2.60
3.50~2.60
3.50~2.90
4.00~2.90
4.00~3.20
4.50~3.20
4.50~3.50
5.00~3.50
5.00~4.00
5.50~4.00
5.50~4.50
6.00~4.50
6.00~5.00
被覆线径
涂塑钢丝的抗拉强度
芯线径
涂塑退火钢丝
295~540
抗拉强度Rm/MPa
涂塑镀锌钢丝
295~540
涂塑冷拉钢丝
≤980
880~1320
785~1220
735~1170bZxz.net
685~1120
590~1030
540~930
9.3附着性
YB/T4450—2015
被覆线径不小于2.30mm应进行附着性检验，被覆膜当进行11.6的试验后，试样被覆膜和芯线不应分离。
10外观
被覆线的表面不能有划痕、破裂、颜色不均、凸凹等缺陷。11试验要求
11.1试样的取样方法
拉伸试验、耐候性试验、紧密性试验、卷取性试验的试样，应在连续生产的涂塑钢丝盘卷的同一端截取。
11.2拉伸试验
11.2.1涂塑钢丝的拉伸试验应按GB/T228.1的规定进行，试验前要去掉试样两端的包覆层。截面积按去掉试样一端的包覆层的截面积计算。11.2.2拉伸试验中试样在端口处拉断，且不符合规定时，该试验无效，应再从同一盘卷取样重新试验，11.3耐候性试验
11.3.1取样
试样在端部截取，其长度不小于200mm。11.3.2试验条件
紫外波长：290nm~800nm；
辐照度：255W/m；
温度：（63士3)℃；
相对湿度：(50士5)%RH；
水喷雾条件：每120min中喷雾18min；试验时间：300h。
11.3.3试验步骤
将截取的试样放入氛灯耐气候试验装置中，在试验条件下放置300h，目测试样表面状态。11.4缠绕试验
缠绕试验所使用的圆筒直径，根据表5，以不小于8圈/min的速率卷取，圈数不少于8圈。表5缠绕试验使用的圆筒直径
TA~V、TA~E、TA~P、TA~A
SZ~V、SZ~E、SZ~P、SZ~A
WCD~V、WCD~E、WCD~P、WCD~A
11.5最小被覆膜厚度测量
单位为毫米
缠绕试验时使用的圆筒直径
（被覆线直径的倍数）
被覆线的断面用肉眼观察，如图1切除被覆最小部分，表示测量的A及B的差。11.6剥离试验
11.6.1试样的长度要在200mm以上。11.6.2用扭转试验机进行剥离试验，检验涂塑钢丝的附着性。5
YB/T4450—2015
切出的部分
图1被覆线的断面图
（1）夹头时，试样在两端部分拨开20mm被覆成裸线。（2）试验机的两夹头之间放人试样固定。（3）固定试样的两端。为易确认回转状态，固定前在试样上按照长度方向用黑色油笔画一直线做标记。
（4）作用于试样一端的张力要能够进行调整（在1.25kg到2.5kg）。（5）计数器调整为零。
（6）扭转时为了不受热度的影响要慢慢旋转，确认回转的状态。（7）扭转速率为1min1015次，见图2，扭转不少于8圈，进行目视观察。单位为毫米
编织的标示
被覆线
图2扭转方法示意图
试验方法
钢丝检验项目、取样数量、取样部位及试验方法应符合表6的规定。表6
检验项目
力学性能
附着性检验
卷曲性检验
耐候性
取样数量
每班抽检(≥5根）
每班抽检(>5根）
每班抽检(≥5根）
每班抽检(>5根）
取样部位
任一部位
试验方法
GB/T228.1、GB/T2976
见8.3条
千分尺
见8.2条
见8.1条
3检验规则
13.1涂塑钢丝检查与验收由供方质量管理部门进行。YB/T4450—2015
13.2涂塑钢丝应成批验收，每批由同一牌号、同一生产工艺和同一生产班次的钢丝组成13.3涂塑钢丝的复验与判定规则按GB/T2103的规定执行。13.4数值修约
检验结果的数值修约按YB/T081的规定执行。14
包装、标志及质量证明书
涂塑钢丝的包装、标志及质量证明书应符合GB/T2103的有关规定。7
155024-0731
407318
中华人民共和国黑色冶金
行业标准
一般用途涂塑钢丝
YB/T4450—2015
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
北京七彩京通数码快印有限公司印刷各地新华书店经销
开本880×1230
2015年9月第一版
印张0.75
字数19千字
2015年9月第一次印刷
统一书号：155024·0731
定价：25.00元
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
