【GB国家标准】 电火花成形机惇参数第1部分:单立柱机床(十字工作台型和固定工作台型)

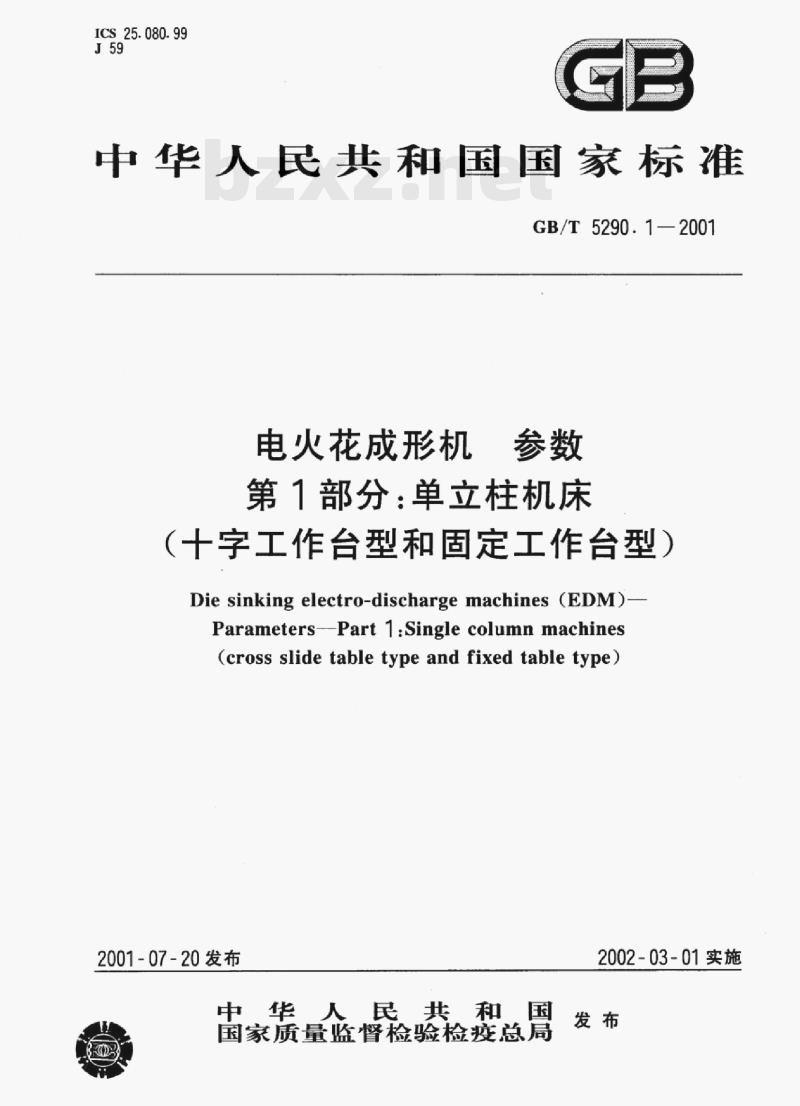

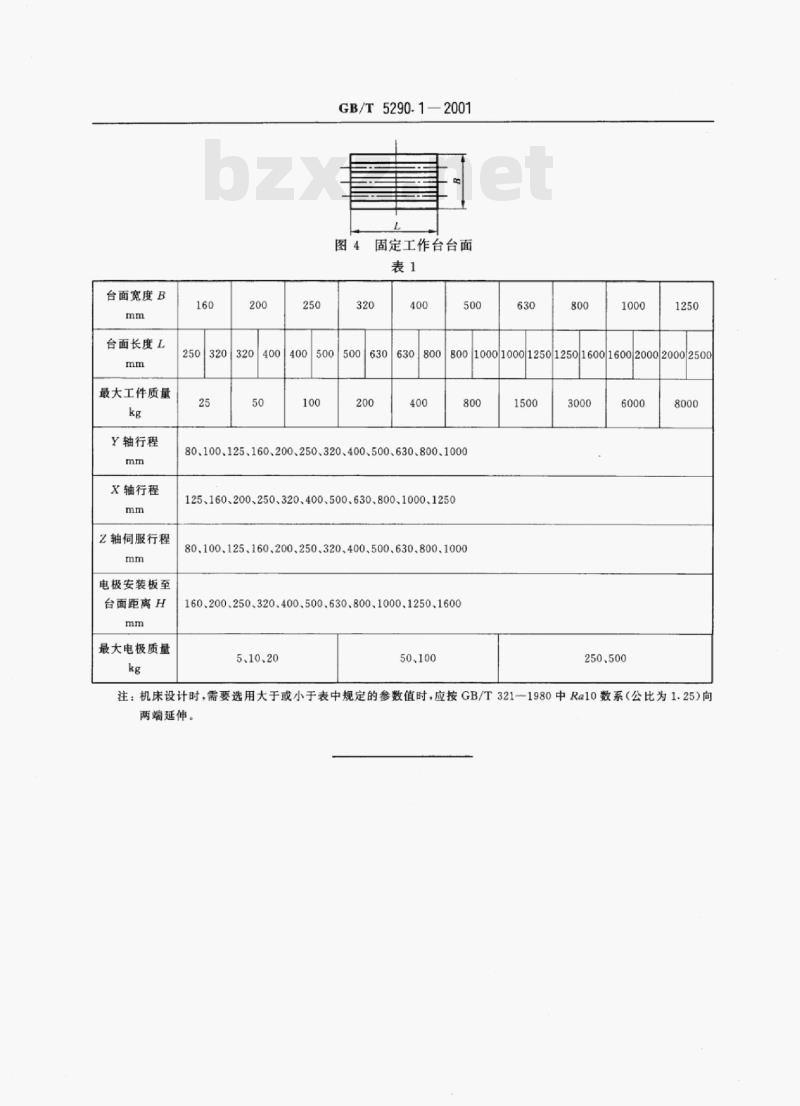

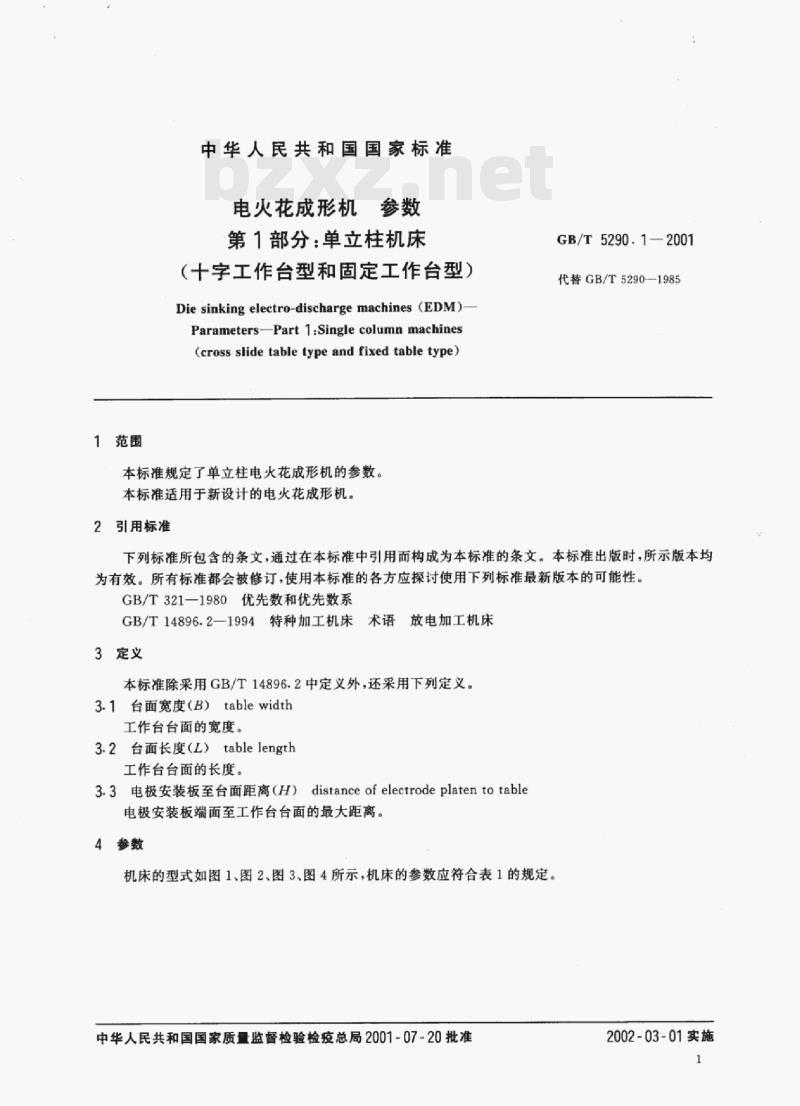

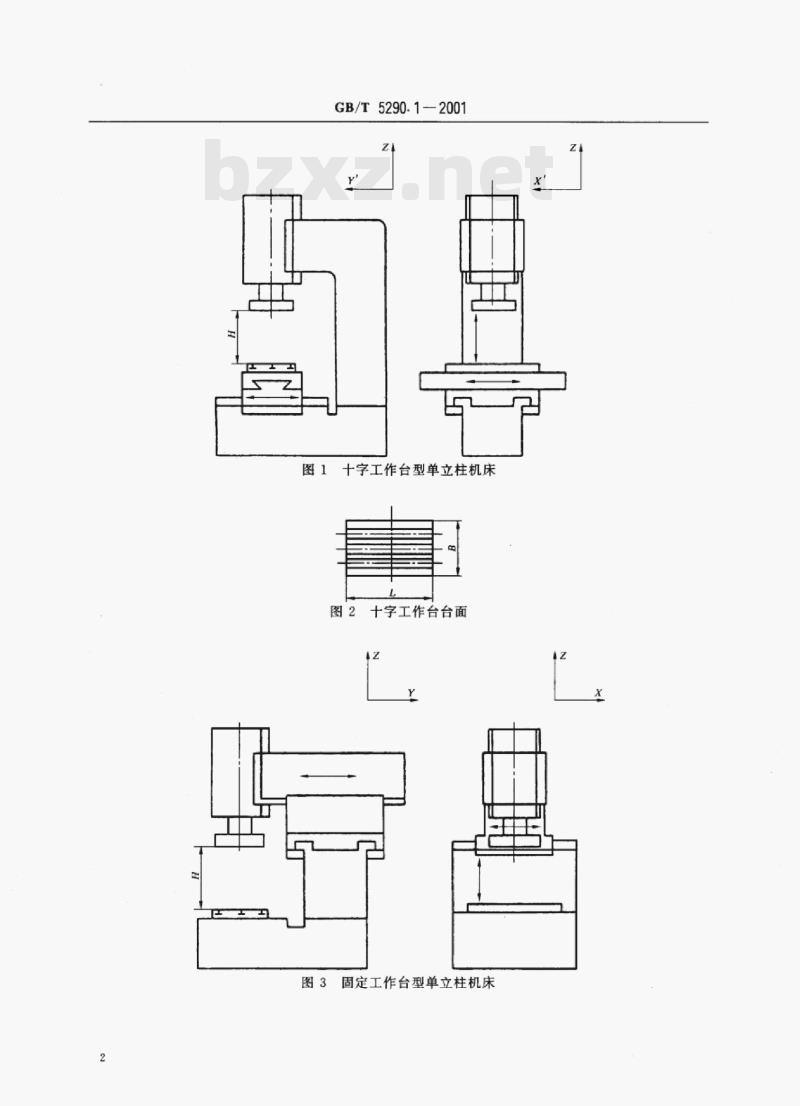

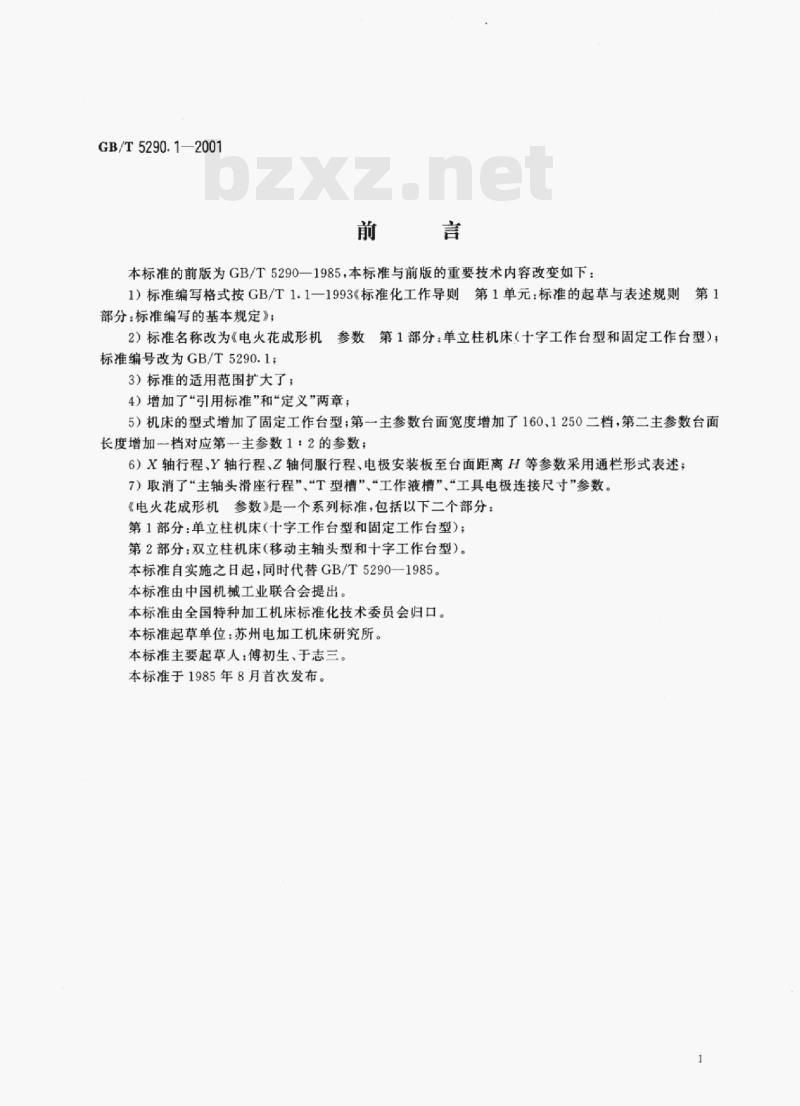

ICS 25.080.99 J59 中华人民共和国国家标准 GB/T 5290.1—2001 电火花成形机 参数 第1部分：单立柱机床（十字工作台型和固定工作台型） Die sinking electro-discharge machines (EDM) Parameters Part 1: Single column machines (cross slide table type and fixed table type) 2001-07-20发布 2002-03-01实施 中华人民共和国国家质量监督检验检疫总局 发布 前言 本标准的前版为GB/T5290—1985。本标准对前版的重要技术内容进行了修订，主要变化如下： 1）按GB/T1.1-1993《标准化工作导则》修订编写格式； 2）标准名称修改为《电火花成形机参数 第1部分：单立柱机床（十字工作台型和固定工作台型）》，编号改为GB/T5290.1； 3）扩大了适用范围； 4）增加“引用标准”和“定义”章节； 5）机床型式增加固定工作台型，主参数台面宽度增加160、1250等档，台面长度增加相应档位； 6）X轴行程、Y轴行程、Z轴伺服行程、电极安装板至台面距离H等参数采用通栏形式表述； 7）取消“主轴头滑座行程”“T型槽”“工作液槽”“工具电极连接尺寸”等参数。 本标准由中国机械工业联合会提出。 本标准由全国特种加工机床标准化技术委员会归口。 本标准起草单位：苏州电加工机床研究所。 本标准主要起草人：傅初生、于志三。 本标准首次发布于1985年。 1 范围 本标准规定了单立柱电火花成形机的参数。 本标准适用于新设计的电火花成形机。 2 引用标准 下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。 GB/T 321-1980 优先数和优先数系 GB/T 14896.2-1994 特种加工机床术语 放电加工机床 3 定义 本标准除采用GB/T14896.2中的定义外，还采用以下定义： 3.1 台面宽度（B）table width：工作台台面的宽度。 3.2 台面长度（L）table length：工作台台面的长度。 3.3 电极安装板至台面距离（H）distance of electrode plate to table：电极安装板端面至工作台台面的最大距离。 4 参数 机床型式如图1、图2、图3、图4所示，其参数应符合表1规定。 台面宽度 B（mm）：160、200、250、320、400、500、630、800、1000、1250、1600、2000、2500等 台面长度 L（mm）：与宽度B按1:2等比例扩展配置 最大工件质量（kg）：25、50、100、200、400、500、630、800、1000等 Y轴行程（mm）：400、800等系列值 X轴行程（mm）：按规格系列配置（80、100、125、160、200、250、320、400、500、630、800、1000等） Z轴伺服行程（mm）：按机型系列配置（80、100、125、160、200、250、320、400、500、630、800、1000等） 电极安装板至台面距离 H（mm）：160、200、250、320、400、500、630、800、1000等 最大电极质量（kg）：25、50、100、200、400等系列值 （说明：本页参数为标准表1内容整理后文本形式表示）
