【GB国家标准】 铝及铝合金化学分析方法过氧化氢分光光度法测定钛噩

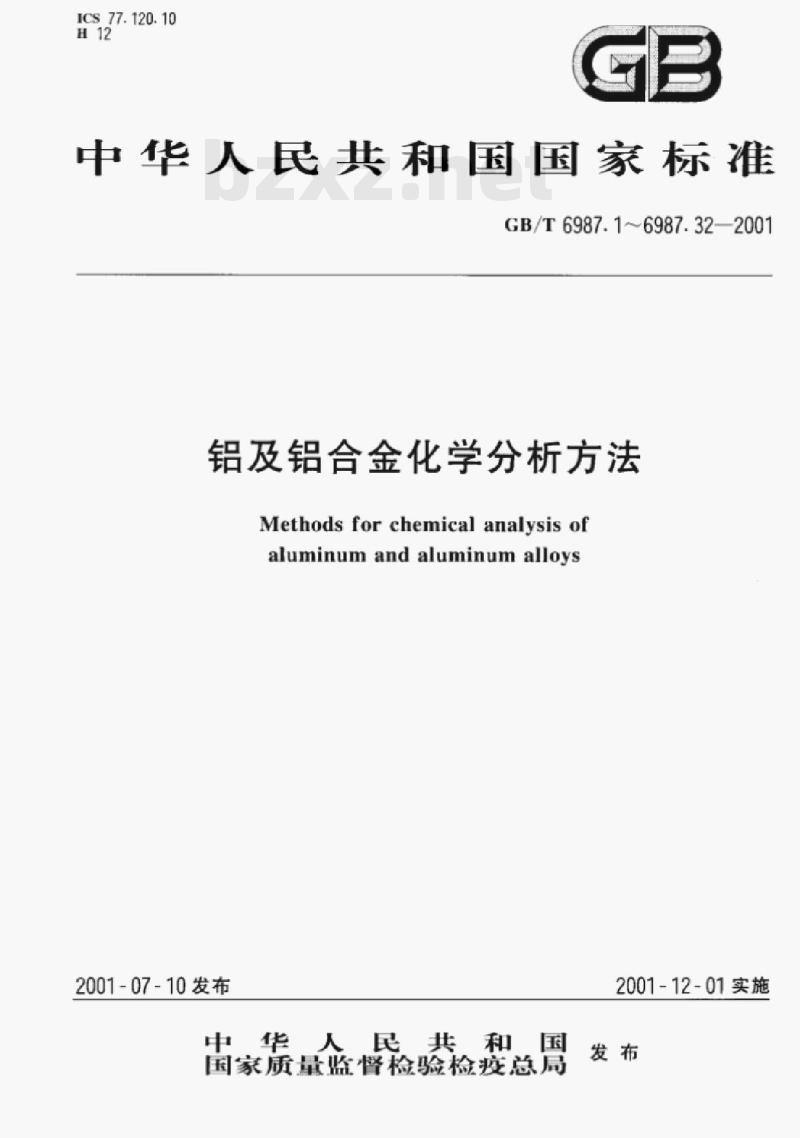

ICS77.120.10
中华人民共和国国家标准
GB/T6987.1~6987.32-2001
铝及铝合金化学分析方法
Methods for chemical analysis ofaluminum and aluminum alloys2001-07-10发布wwW.bzxz.Net
中华人民共和国
国家质量监督检验检疫总局
2001-12-01实施

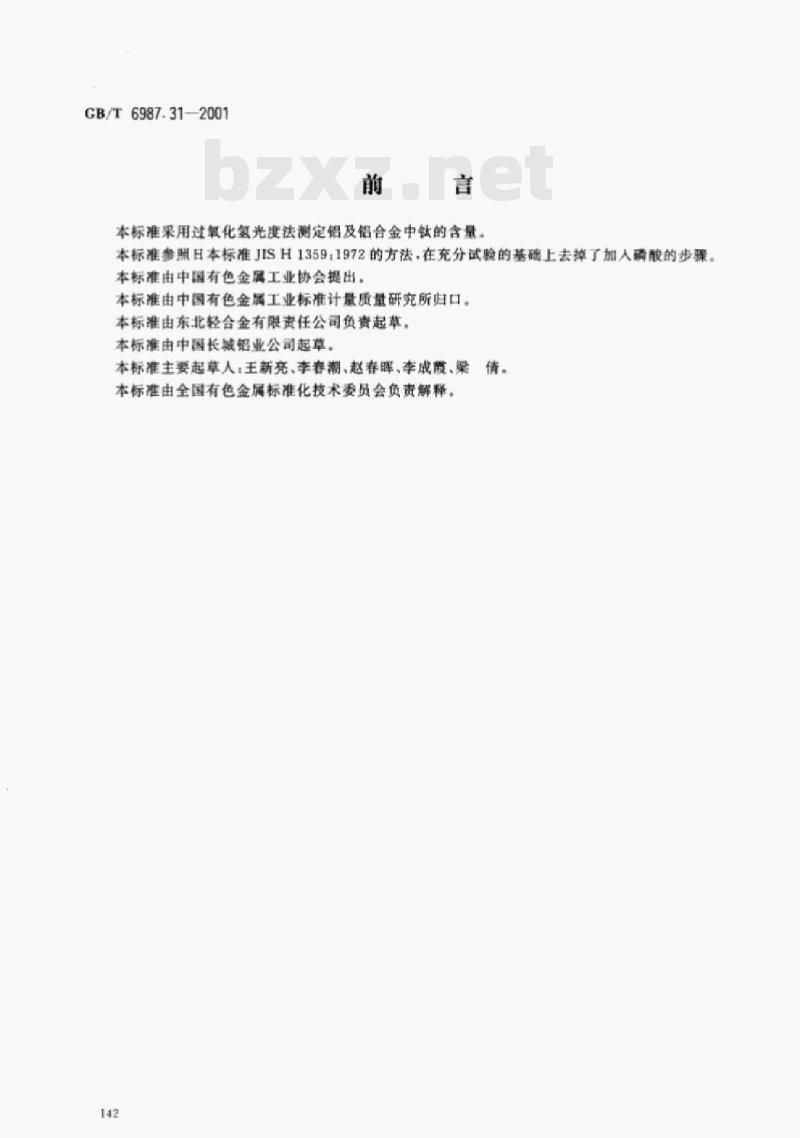

CB/T6987.312001
本标准采用过氧化氢光度法测定铝及铝合金中钛的含量。本标难参照日本标准JISH1359：1972的方法，在充分试晚的基础上去掉了加人码酸的步骤。本标准由中国有色金属工业协会提出：本标准由中国有色金居工业标雅计放质量研究所旧口本标准由东北轻合金有限责任公司负责起草。本标准由中国长城铝业公司起草。本标准主要起草人·王新亮李春潮，赵春晖，李成霞，架情
本标准由全国有色金属标准化技术委员会负责解释142
1范围

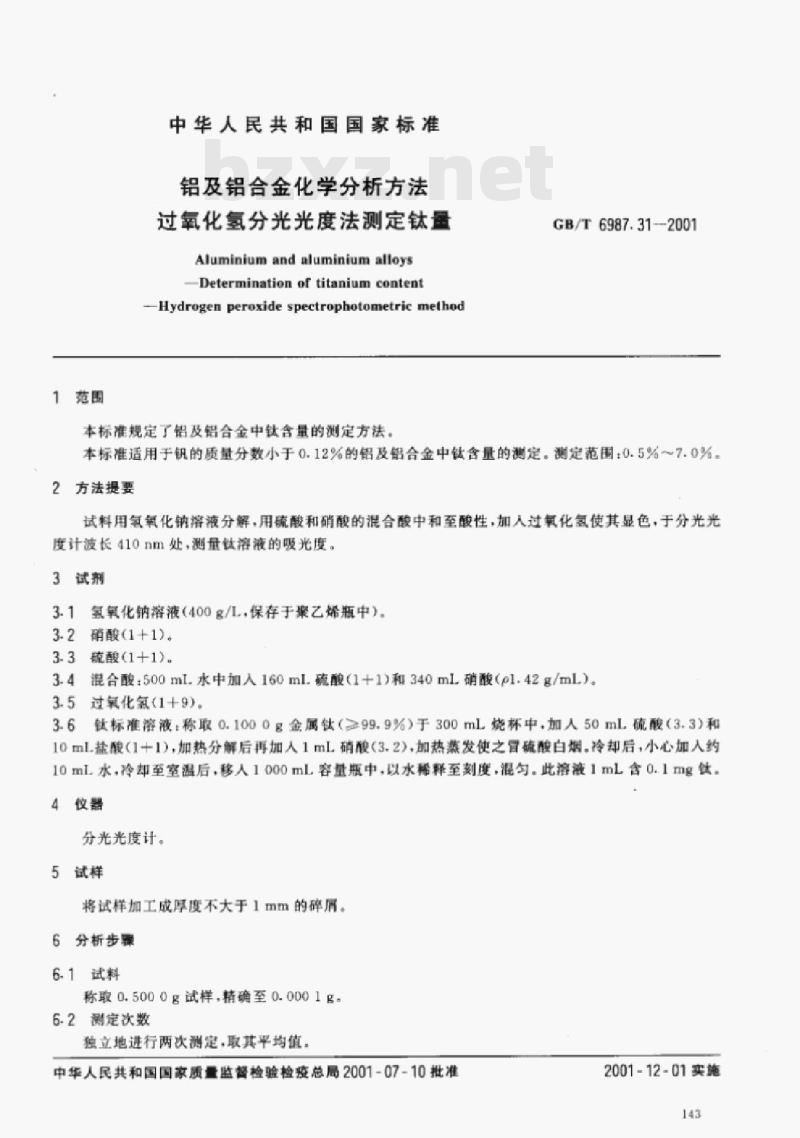

中华人民共和国国家标准
铝及铝合金化学分析方法
过氧化氢分光光度法测定钛备
Aluminium and aluminium alloysDetermination of titanium contentHydrogen peroxide spectrophotometrice method车标准规定了铝及铝合金中钛含量的测定方法。GB/T6987.31--2001
本标准适用于钒的质量分数小于0.12%的铝及铝合金中钛含量的测定。测定范围：0.5%~7.0%。2方法提要
试料用氧氧化钠溶液分解，用硫酸和硝酸的混合酸中和至酸性·加人过氧化氢使其显色，于分光光度计波长410nm处，测量钛落液的吸光度3试剂
31氢氧化销溶液（400g/L保存于聚乙烯瓶中）3-2硝酸1+1）
3.3硫酸1+1)
3.4混合酸：500ml水中加人160ml硫酸（1+1）和340mlL硝酸（pl.42g/mL）3.5过氧化氢（1+9）。
3.6钛标准溶液：称取0.1000金属钛（299.9%）于300mL烧杯中，加人50mL硫酸（3.3）和10mL盐酸(1+十1），加热分鲜后再加人1mL硝酸（3.2）.加热蒸发使之冒硫酸白烟.冷却后，小心加人约10mL水，冷却至室温后.移人1000mL容量瓶中，以水稀释至刻度混勾，此溶液1mL含0.1mg钛。4收器
分光光度计。
5试样
将试样加工成厚度不大于1mm的碎屑。6分析步翼
6.1试料
称取0.5000g试样，精确至0.0001g。6.2测定次数
独立地进行两次测定，取其平均值。中华人民共和国国家质量监督检验检疫总局2001-07-10批准2001-12-01卖施

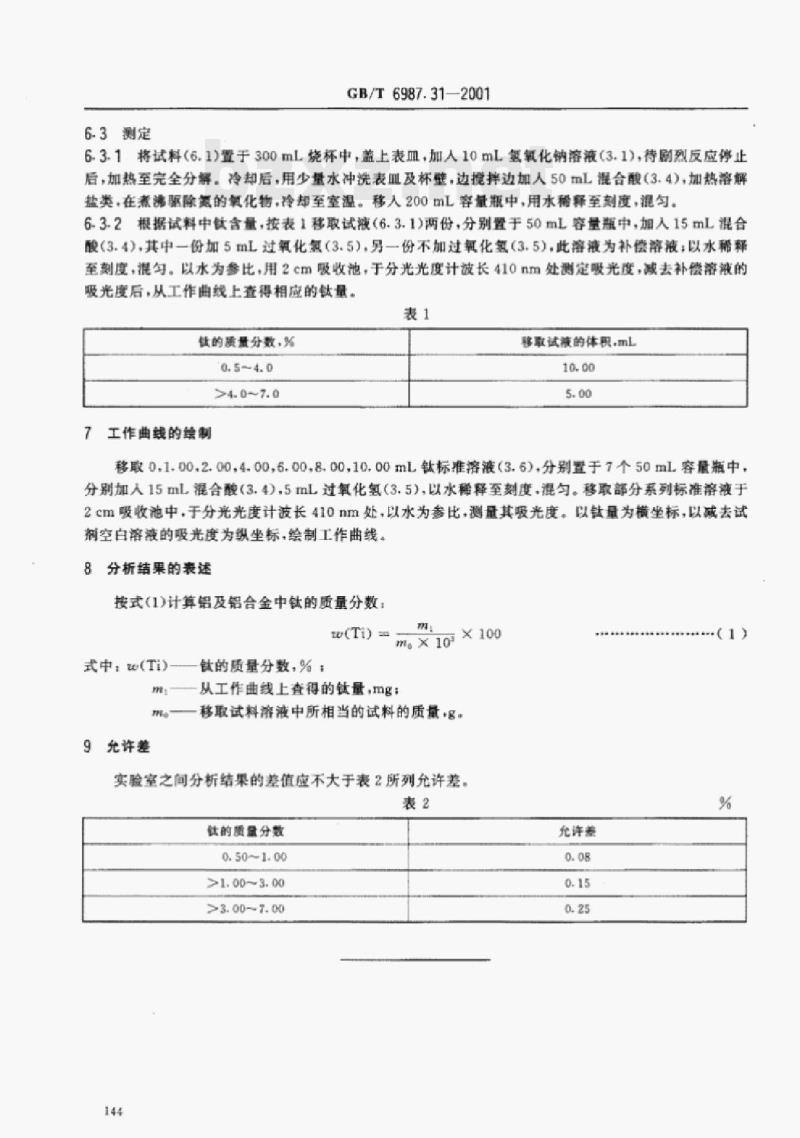

6.3测定
GB/T 6987.31—2001
6.3.1将试料（6.1）置于300mL烧杯中，盖上表血，加人10mL氢氧化销溶液（3.1），特刷别反应停止后，加热至完全分解，冷却后，用少量水冲洗表血及杯壁，边搅拌边加人50mL混合酸（3.4），加热落解盐类，在煮滤医除氮的氧化物，冷却至室温。移人200mL容量瓶中，用水稀释至刻度，混匀。632据试中贷含量·表1社取试#（6.3.10两份.分别置于50mL容量中，加人15mL代台酸（3.4）其中一份加5mL过氧化氢（3.5），另一份不加过氧化氢（3.5）.此落液为补偿落液：以水稀释至刻度，混。以水为警比，用2cm吸收池，于分光光度计波长410nm处测定吸光度，减去补偿溶液的吸光度后，从工作曲线上查得相应的钛量，表1
体的质量分数，%
7工作曲线的绘制
移取试成的件机.mL
移取0.1.00.2.00.4.00.6.00.8.0010.00mL钛标准落液（3.6）.分别置于7个50mL容量瓶中，分别加人15mL混合酸（3.4）.5mL过氧化氢（3.5），以水稀释至刻度混匀。移取部分系列标准落液于2cm吸收池中，于分光光度计波长410nm处，以水为参比，测量其吸光度。以钛量为横坐标，以减去试剂空白落液的吸光度为织坐标，绘制工作曲线。8分析结果的表述
按式（1）计算铝及铝合金中钛的质量分数：式中：(Ti)一钛的质量分数，%：me×10×100
从工作曲线上查得的钛量，mg：一移联试料落液中所相当的试料的质量·B9充许差
实验室之间分析结果的差值应不大于表2所列充许差。表2
社的质至分款
>L.00~3.00
>3.00-7.00
充许整
（1）
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
