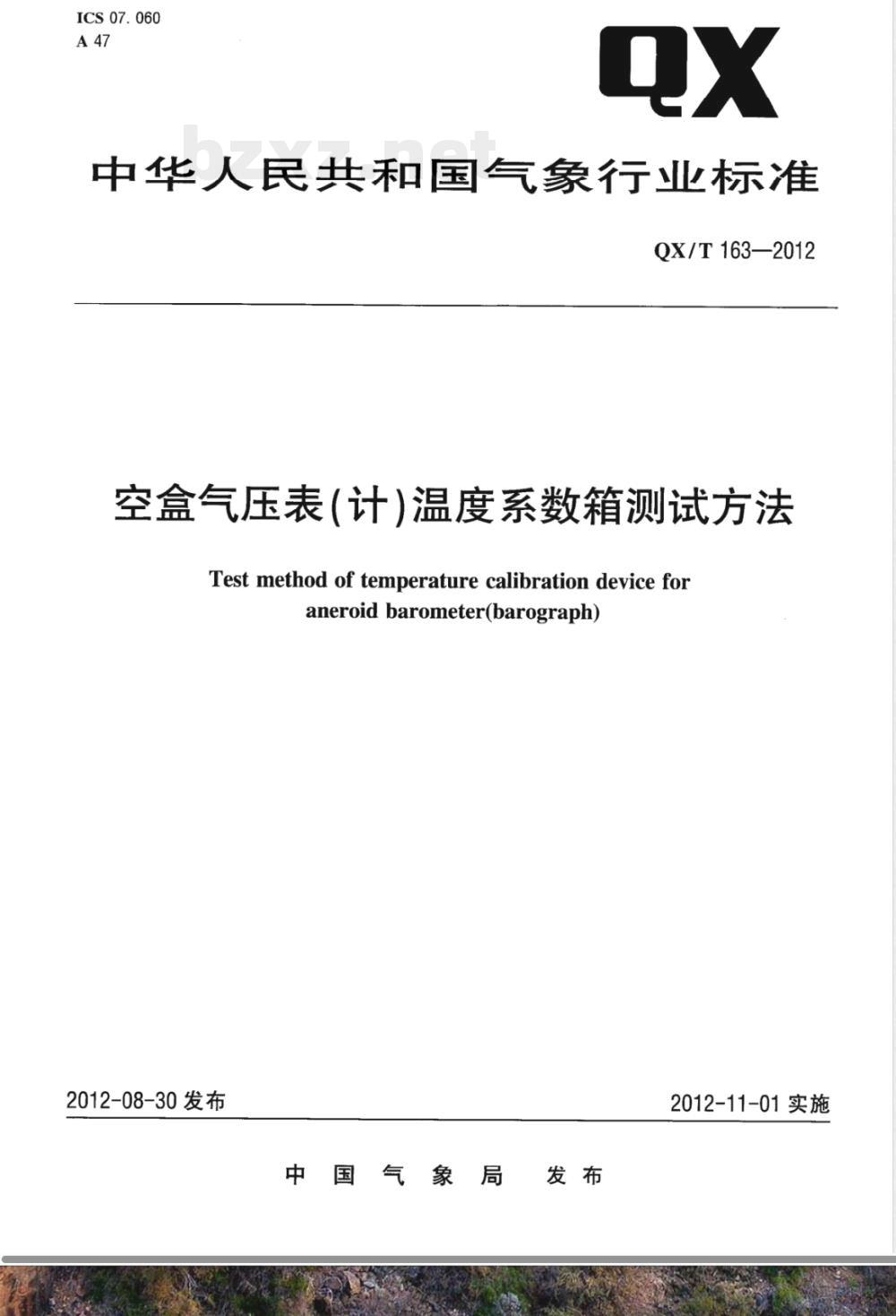

【其他行业标准】 空盒气压表（计）温度系数箱测试方法

ICS07.060
中华人民共和国气象行业标准
QX/T 163—2012
空盒气压表（计)温度系数箱测试方法Test method of temperature calibration device foraneroid barometer(barograph)2012-08-30发布
中国气象局
2012-11-01实施
术语和定义
测试仪器和测试环境
测试方法
数据处理
测试报告
QX/T163—2012
.................
QX/T163—2012

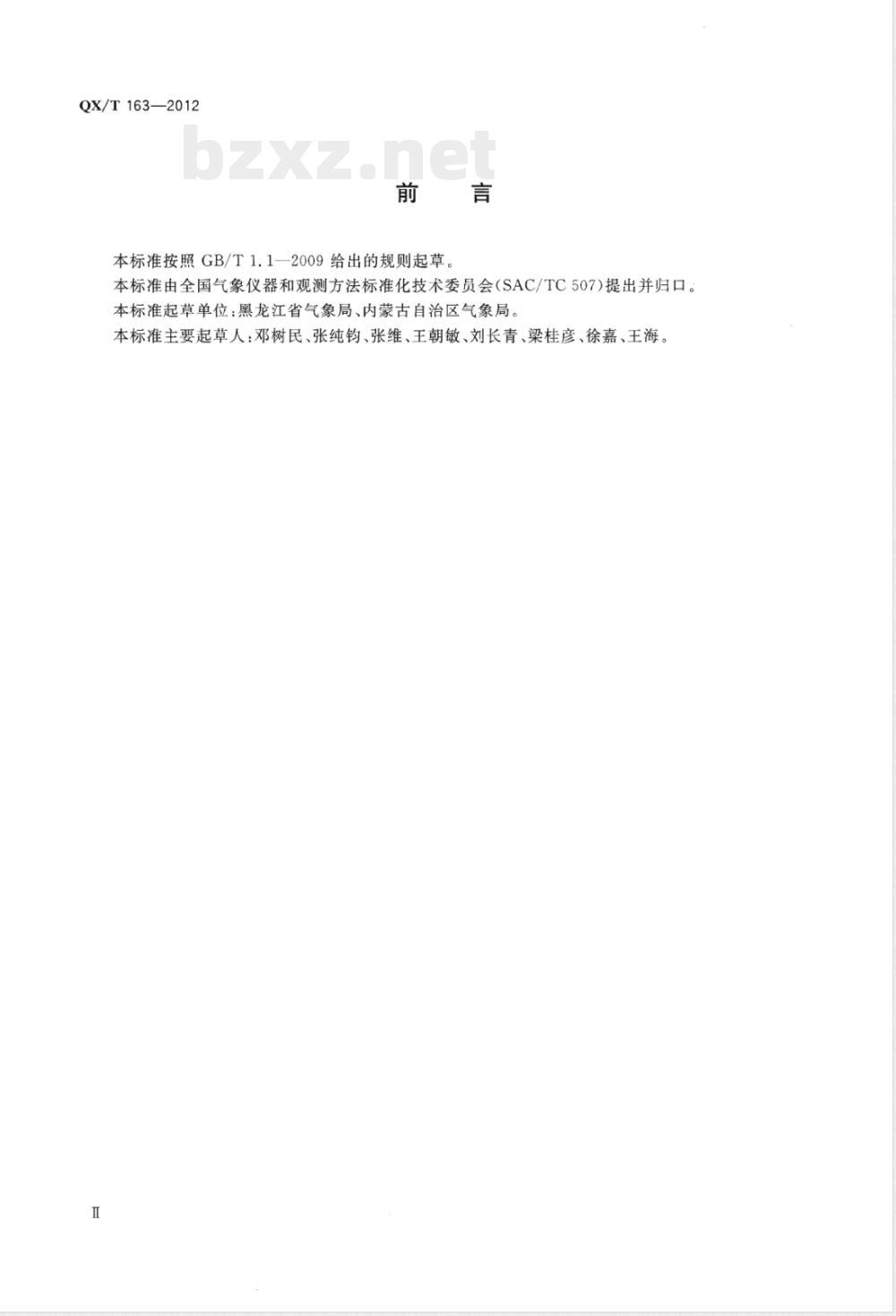

本标准按照GB/T1.1一2009给出的规则起草，本标准由全国气象仪器和观测方法标准化技术委员会（SAC/TC507)提出并归口。本标准起草单位：黑龙江省气象局、内蒙古自治区气象局。本标准主要起草人：邓树民、张纯钧、张维、王朝敏、刘长青、梁桂彦、徐嘉、王海1范围

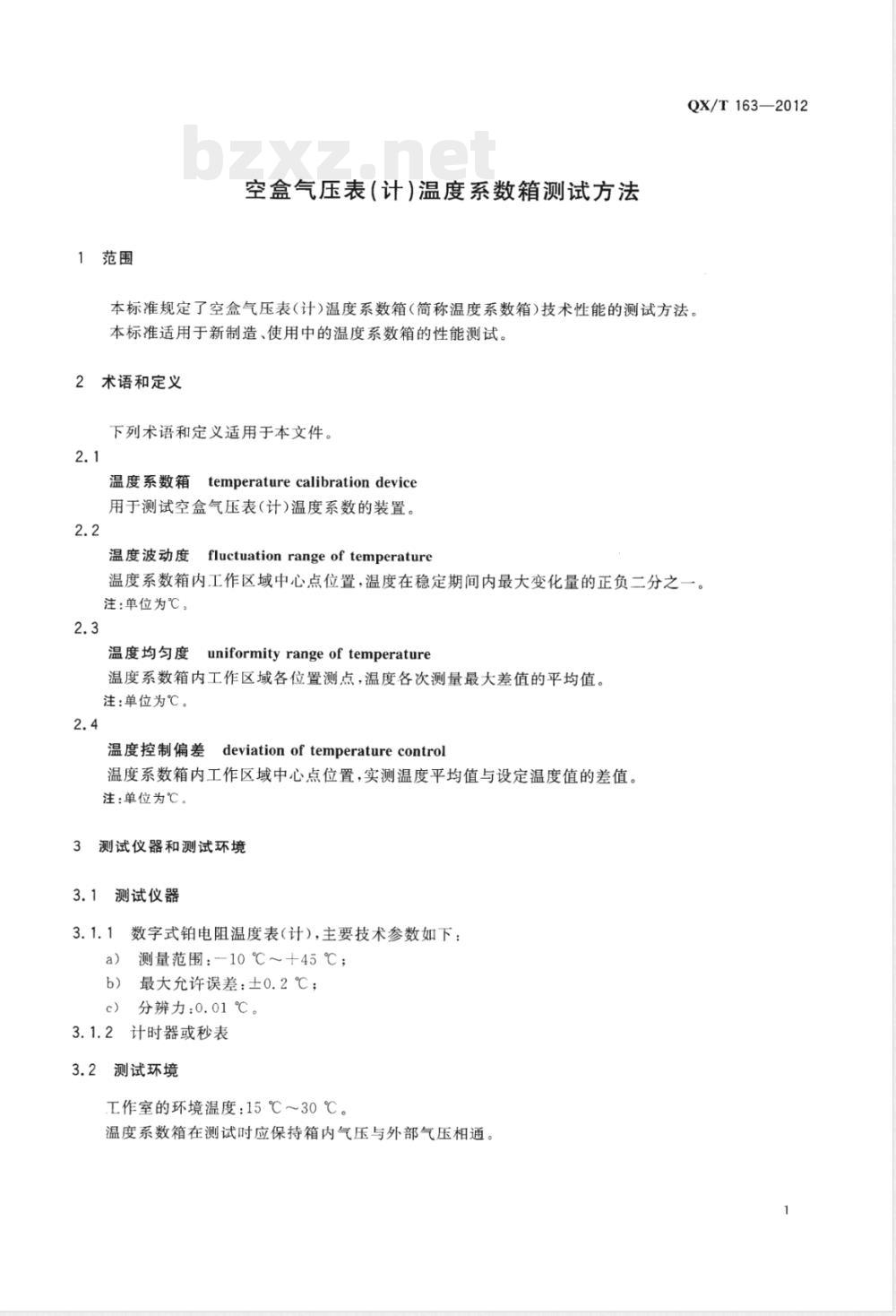

空盒气压表（计）温度系数箱测试方法QX/T163—2012
本标准规定了空盒气压表(计）温度系数箱（简称温度系数箱)技术性能的测试方法。本标准适用于新制造、使用中的温度系数箱的性能测试。2术语和定义
下列术语和定义适用于本文件。2.1
温度系数箱
temperaturecalibrationdevice用于测试空盒气压表(计)温度系数的装置。2.2
温度波动度
fluctuation range of temperature温度系数箱内工作区域中心点位置，温度在稳定期间内最大变化量的正负二分之一。注：单位为℃。
uniformityrangeof temperature温度均匀度
温度系数箱内工作区域各位置测点，温度各次测量最大差值的平均值。注：单位为℃。
deviation of temperature control温度控制偏差
温度系数箱内工作区域中心点位置，实测温度平均值与设定温度值的差值。注：单位为℃。
测试仪器和测试环境
测试仪器
数字式铂电阻温度表(计），主要技术参数如下：a）
测量范围：-10℃～十45℃；
最大允许误差：士0.2℃；
分辨力：0.01℃。
3.1.2计时器或秒表
测试环境
工作室的环境温度：15℃～30℃。温度系数箱在测试时应保持箱内气压与外部气压相通。1
QX/T163—2012

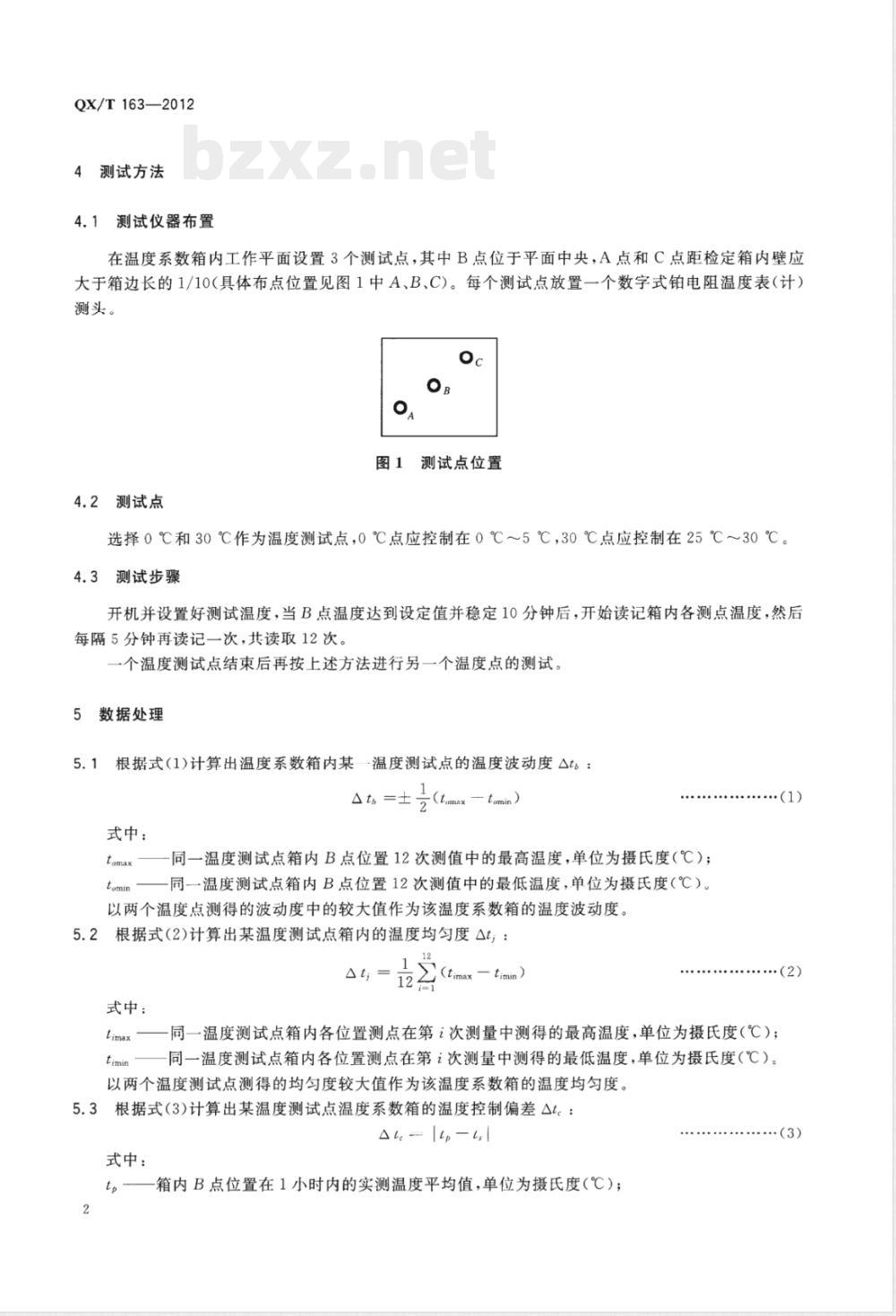

4测试方法
4.1测试仪器布置
在温度系数箱内工作平面设置3个测试点，其中B点位于平面中央，A点和C点距检定箱内壁应大于箱边长的1/10（具体布点位置见图1中A、B、C)。每个测试点放置一个数字式铂电阻温度表（计）测头。
图1测试点位置
4.2测试点
选择0℃和30℃作为温度测试点，0℃点应控制在0℃～5℃，30℃点应控制在25℃～30℃。4.3测试步骤
开机并设置好测试温度，当B点温度达到设定值并稳定10分钟后，开始读记箱内各测点温度，然后每隔5分钟再读记一次，共读取12次。个温度测试点结束后再按上述方法进行另一个温度点的测试，5数据处理
5.1根据式(1)计算出温度系数箱内某一温度测试点的温度波动度△t：△t=王
式中：
（tamaxtamin）
同一温度测试点箱内B点位置12次测值中的最高温度，单位为摄氏度（℃）；同一温度测试点箱内B点位置12次测值中的最低温度，单位为摄氏度（℃）。以两个温度点测得的波动度中的较大值作为该温度系数箱的温度波动度。5.2根据式(2)计算出某温度测试点箱内的温度均匀度△t;：At;=
式中：
1Z(timx - timn)
同一温度测试点箱内各位置测点在第i次测量中测得的最高温度，单位为摄氏度（℃）：timax
同一温度测试点箱内各位置测点在第i次测量中测得的最低温度，单位为摄氏度（℃）。以两个温度测试点测得的均匀度较大值作为该温度系数箱的温度均匀度。5.3根据式(3)计算出某温度测试点温度系数箱的温度控制偏差△t：Ateltp-ti
式中：
箱内B点位置在1小时内的实测温度平均值，单位为摄氏度（℃）（3）
箱内温度设定值，单位为摄氏度（℃）。t
QX/T163—2012
以两个温度测试点测得的温度控制偏差较大值作为该温度系数箱的温度控制偏差。测试报告
测试后应出具测试报告，测试报告中应包括测试所使用的主要计量器具、测试环境条件和测试结果。
