【GB国家标准】 加工中心检验条件 第6部分:进给率、速度和插补精度检验

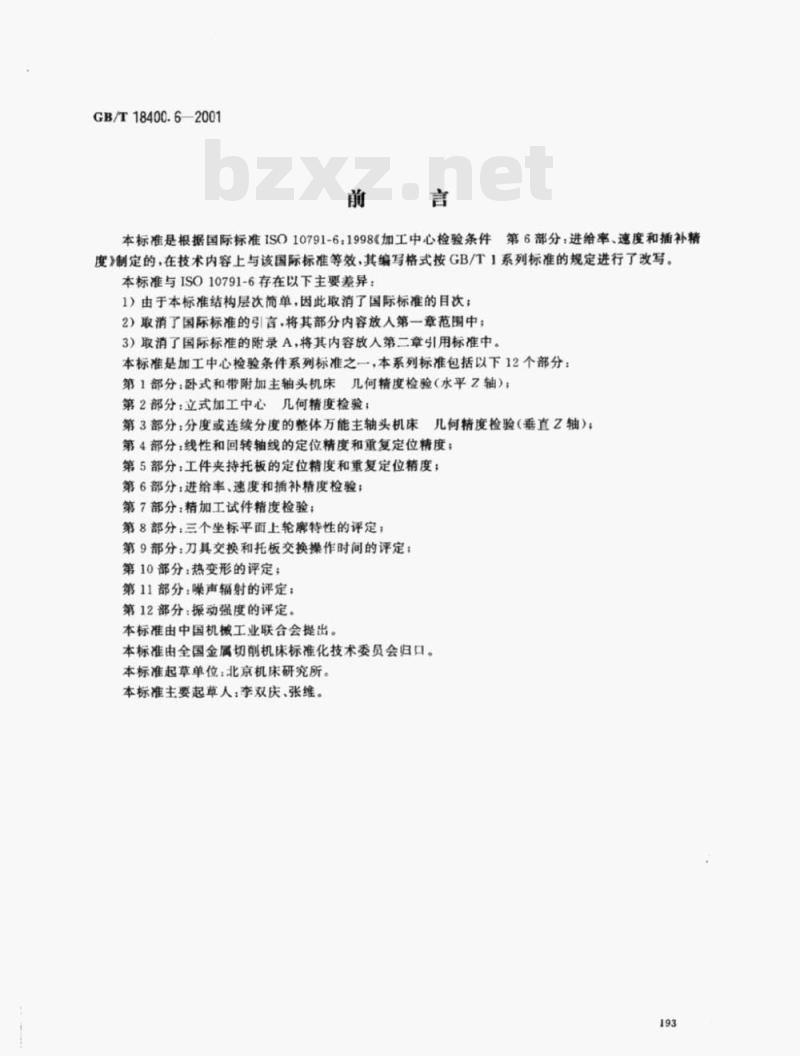

GB/T 18400.6—2001 前言 本标准根据国际标准ISO 10791-6:1998《加工中心检验条件 第6部分：进给率、速度和插补精度》制定，在技术内容上与该国际标准等效，编写格式按GB/T 1系列标准进行了调整。 本标准与ISO 10791-6相比主要差异如下： 1）取消国际标准目次； 2）取消引言，将相关内容并入第1章范围； 3）取消附录A，将其内容纳入第2章引用标准。 本标准为加工中心检验条件系列标准之一，共12部分，包括几何精度检验、定位精度、试件精度、热变形、噪声及振动等内容。 本标准由中国机械工业联合会提出，由全国金属切削机床标准化技术委员会归口。 本标准起草单位：北京机床研究所。 主要起草人：李双庆、张维。 ISO前言 ISO（国际标准化组织）是全球标准化组织的联合体，国际标准由技术委员会制定。国际标准草案经成员投票，需至少75%通过方可发布。 ISO 10791-6由ISO/TC39机床技术委员会SC2分委员会制定，是ISO 10791系列标准之一，内容涵盖加工中心几何精度及运动性能等多个方面。 ISO 10791系列包括12个部分，涉及加工中心的结构类型、几何精度、定位精度、试件加工精度、热变形、噪声与振动等评价内容。 1 范围 本标准规定加工中心主轴转速、数控线性轴进给率，以及两个或多个数控线性轴和/或回转轴联动时所形成轨迹的运动精度要求及检验方法。 本标准适用于一般用途普通精度加工中心；当数控镗床、铣床的结构、部件及运动符合本标准要求时亦可参照使用。 2 引用标准 GB/T 17421.1—1998 机床检验通则 第1部分：在无负荷或精加工条件下机床的几何精度（eqv ISO 230-1:1996） JB/T 3051—1999 数字控制机床坐标和运动方向的命名（eqv ISO 841:1974） ISO 230-4:1996 机床检验通则 第4部分：数控机床的圆检验 3 一般要求 3.1 本标准中线性尺寸、偏差及允差均以毫米（mm）表示，角度尺寸以度（°）表示，角度偏差及允差以比值表示，必要时也可用微弧度（μrad）或秒（"）表示，其换算关系按标准规定。 3.2 使用本标准时应参照GB/T 17421.1有关规定，包括机床安装条件、空运转温升及检验工具精度要求。 3.3 本标准所列检验项目顺序不代表实际检验顺序，可根据装拆工具及检验方便进行调整。
