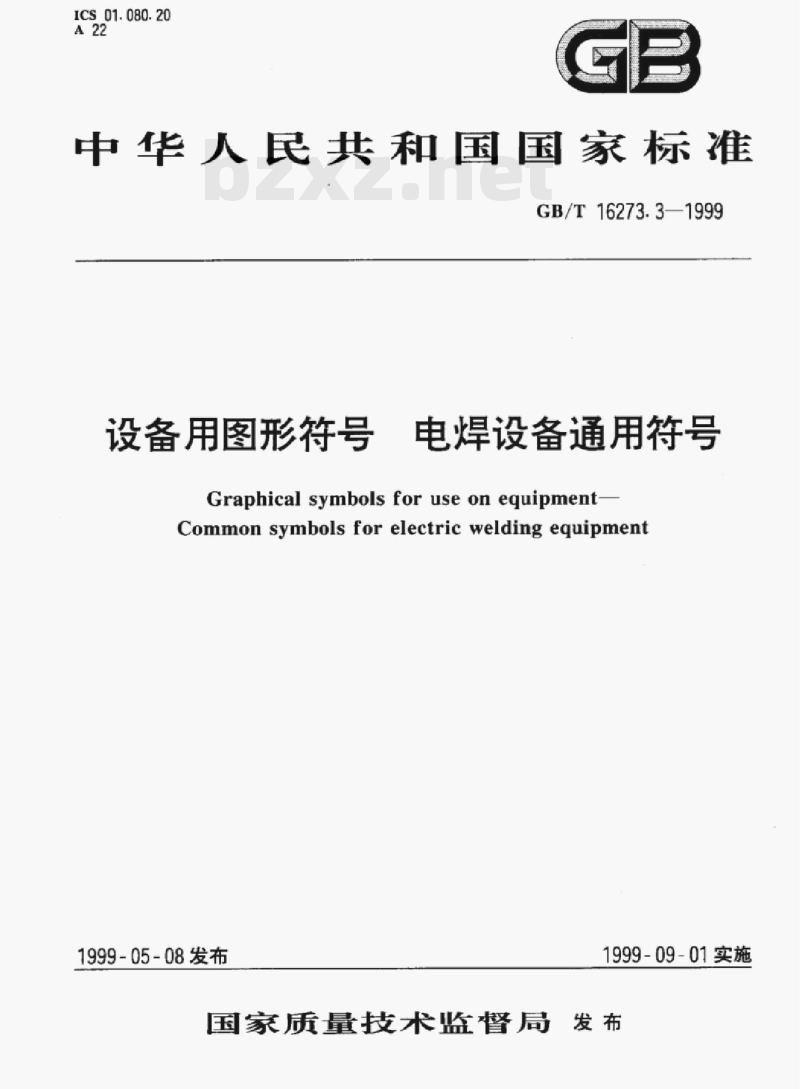

【GB国家标准】 设备用图形符号电焊设备通用符号

ICS01.080.20
中华人民共和国国家标准
GB/T16273.3—1999
设备用图形符号
电焊设备通用符号
Graphical symbols for use on equipment-Common symbols for electric welding equipment1999-05-08发布
1999-09-01实施
国家质量技术监督局发布
GB/T16273.3—1999

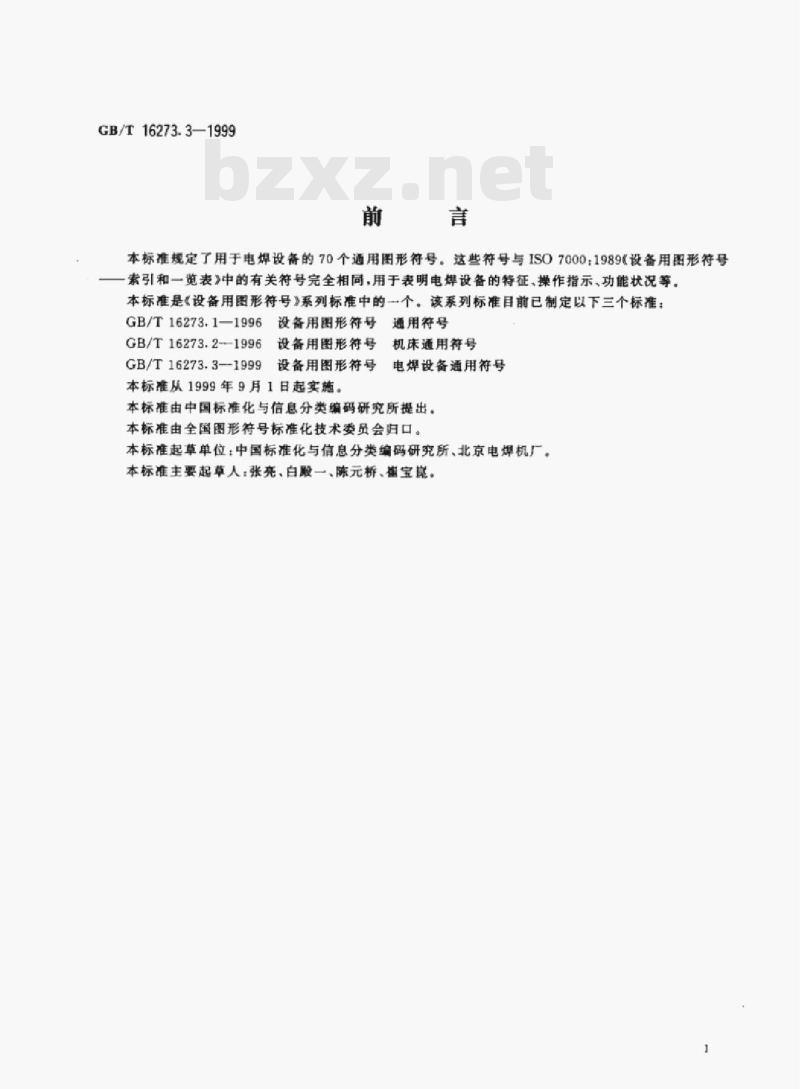

本标准规定了用于电焊设备的70个通用图形符号。这些符号与IS07000：1989设备用图形符号索引和一览表中的有关符号完全相同，用于表明电焊设备的特征，操作指示、功能状况等。本标准是设备用图形符号》系列标准中的为一个。该系列标准目前已制定以下三个标准：GB/T16273.1-1996
GB/T16273.2--1996
GB/T16273.3--1999
设备用图形符号
通用特号
设备用图形符号
设备用图形符号
本标准从1999年9月1日起实施。机床通用符号
电焊设备通用符号
本标准由中国标准化与信息分类编码研究所提出。本标准由全国图形符号标准化技术委员会归口。本标准起草单位：中国标难化与信息分类编码研究所，北京电焊机厂。本标准主要起草人，张亮，白殿一陈元桥、童宝鼠1范围
中华人民共和国国家标准

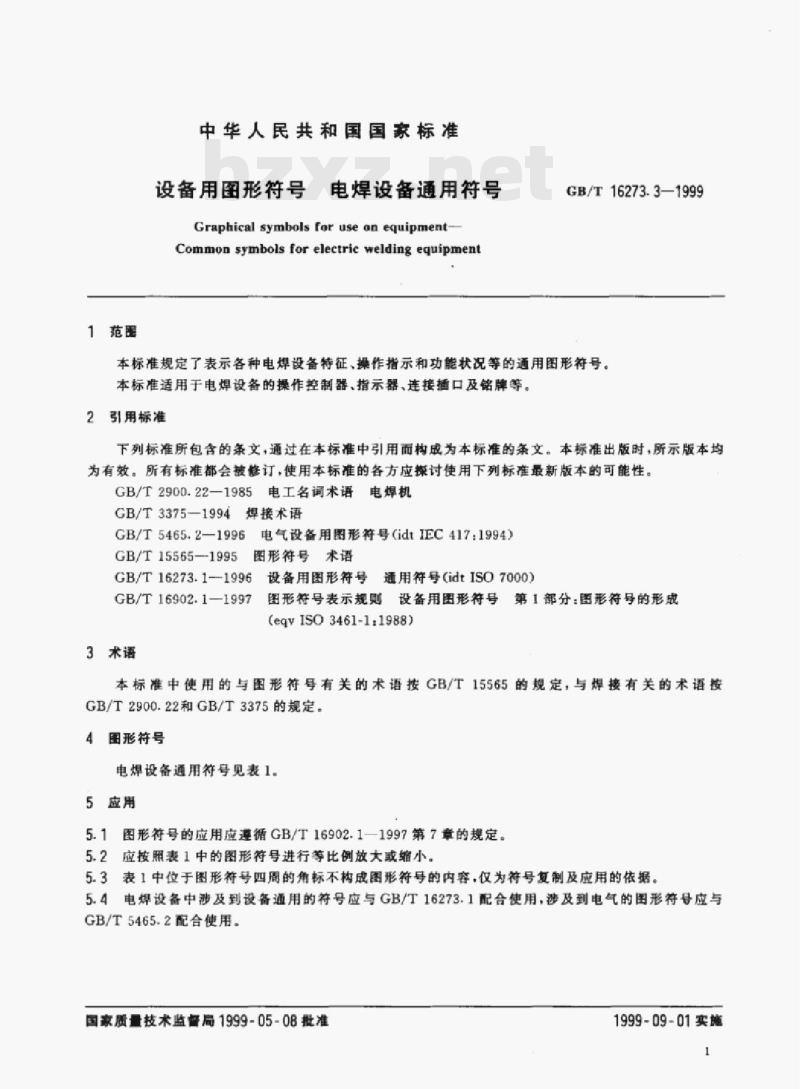

设备用图形符号电焊设备通用符号Graphical symbols for use on equipmentCommon symbols for electric welding equipmentGB/T16273.3—1999
本标准规定了表示各种电焊设备特征，操作指示和功能状况等的通用图形符号。本标准适用于电焊设备的操作控制器、指示器连接插口及铭牌等。2引用标准
下列标准所包含的条文·通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应操讨使用下列标准最新版本的可能性。GB/T2900.22—1985电工名调术语电焊机GB/T3375-1994焊接术语
GB/T5465.2—1996电气设备用图形符号idtIEC417：1994）GB/T15565-1995图形符号术语
GB/T16273.1-1996设备用图形符号通用符号（idtISO7000）GB/T16902.1—1997
3术语
图形符号表示规则设备用图形符号第1部分：图形符号的形成(eqvISO3461-1:1988)
本标难中使用的与图形符号有关的术语接GB15565的规定，与焊接有关的术语按GB/T2900.22和GB/T3375的规定。4图形特号
电焊设备通用符号见表1
5应用
5.1图形符号的应用应遵循GB/T16902.1—1997第7章的规定。5.2应按朋表1中的图形符号进行等比例放大或缩小。5.3表1中位于图形符号四周的角标不构成图形符号的内容.仅为符号复制及应用的依据。5.4电焊设备中涉及到设备通用的符号应与GB/T16273.1配合使用，涉及到电气的图形符号应与GB/T5465.2配合使用。
国家质量技术监督局1999-05-08批准1999-09-01实施
图形符号
GB/T16273.3—1999

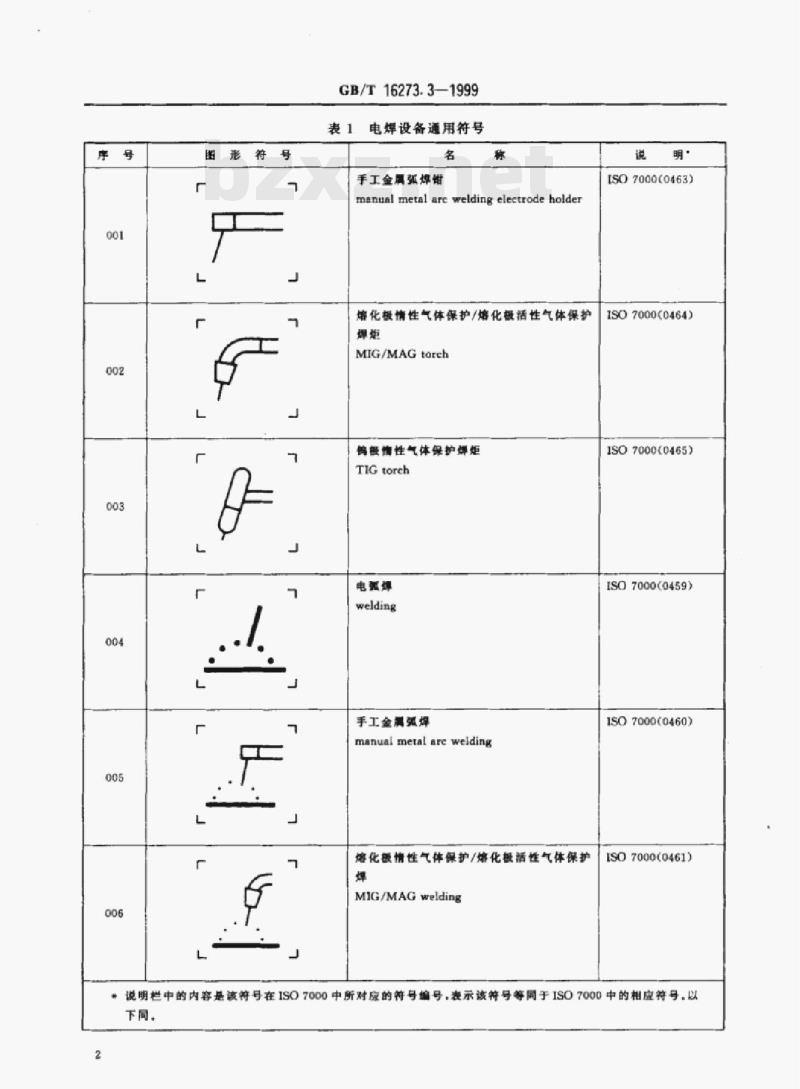

表1电焊设备通用符号
手工金属弧焊钳
manual metal arc welding electrode holder缩化极情性气体保护/焙化极活性气体保护焊炬
MIG/MAG torch
鸽极修性气体保护焊柜
TIG torch
电气焊
welding
手工金属泵焊
manual metal are welding
培化摄情性气体保护/婚化极活性气体保护焊
MIG/MAG welding
1SO7000(0463)
ISO7000(0464)
ISO7000(0465)
ISO 7000(0459)
1507000(0460)
ISO 7000(0461)
说明栏中的内容是该特号在ISO7000中所对应的特号编号，表示该特号等同于ISO7000中的相虚特号，以下同。
图形特
GB/T16273.31999

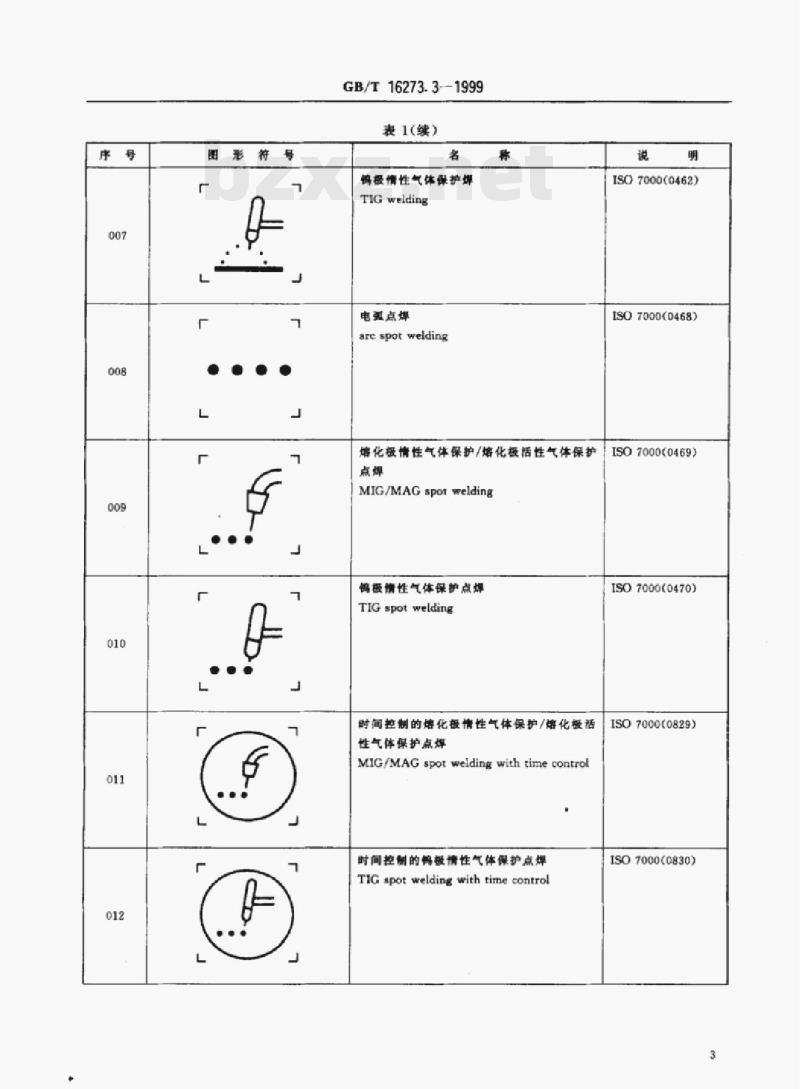

表1（续）
鹤极情性气体保护焊
TIG welding
电系点焊
arc spot welding
熔化极情性气体保护/熔化极活性气体保护点焊
MIG/MAG spot welding
钨极情性气体保护点焊
TIG spot welding
时间控制的培化极情性气体保护/婚化极活性气体保护点焊
MIG/MAG spot welding with time control时间控制的将极情性气体保护点焊TIG spot welding with time control说
ISO 7000(0462)
ISO7000(0468)
IO70000469)
ISO 7000(0470)
ISO7000(0829)
ISO7000(0830)
GB/T16273.3-1999
表1(续）
短路过渡
dip transfer
喷射过进
spray transfer
魅冲过赛
pulse transfer
连续焊
continuous wrelding
断续焊
intermittentwelding
减少打格电童和最终电请的焊接weld writh reduced initial and final current说
ISO 7000(0471)
ISO 7000(0472)
ISO 7000(0473)
1SO 7000(0831)
ISO7000(0832)
IS07000（0833)
图形符号
GB/T16273.3—1999
表1（续）
ignition
接触引頭
sre ignition by contact
高频引强
arc ignition by high frequency焊贷送进
wire feed drive
焊性连续送进
wire feed drivercontinuous
焊丝断续送进
wire feed driveinterrupted
ISD 7000(0492)
1SO 7000(0475)
ISO 7000(0476)
SO 7000(0823)
ISO 7000(0824)
ISO7000(0825)
GB/T16273.3—1999
表1（续）
埋氨焊
submerged arc welding
料斗（装粉末或辉剂）
hopper(powder.flux)
清除空气（用气体）
purging of air(by gas)
焊接小车
wrelding torch carrier
gas supply
连楼焊件
workpiece connection
ISO 7000(0467)
ISO70000466)
ISO 7000(0474)
ISO 7000(0451)
ISO 7000(0452)
ISO7000(0453)
图形特号
GB/T16273.31999
表1（续）
等子焊炬
plasmatorch
等离子焊
plasma welding
等离子切制
plasma cutting
等离子气流
plasmu gas
等商子保护气流
plasma shielding gas
接等商子焊炬电板
plasmatorch connection to electrode说
IS0 7000(0477)
ISO 7000(0478)
ISO7000(0479)
IS07000(0480)
ISO7000C0481)
ISO 7000(0482)
图形特号
GB/T16273.3-1999
表1续）
接等离子焊炬喷嘴
plasmatorch connection to nozzle (positivesupply)
pilot are
transferred are
Non-transferred are
坐标跟摩
coordinate tracing
峰值电压
peak woltage
ISO 7000(0483)
ISO 7000(0826)
ISO 7000(0827)
IS07000(0828)
ISO 7000(0493)
ISO 7000(0821)
GB/T16273.3—1999
表1（续）
下降特性
drooping voltage eharucteristic平特性
substantially level voitage characteristic电流上升
current slope in
电流下降
current slope out
双行程电阻点焊
resistance spot weldingedouble stroke点焊、单点焊
spot welding+single spot welding说
ISO 7000(0454)
ISO7000(0455)
SO7000(0458)
1SO 7000(0822)
ISO 7000(0834)
ISO70000835)
图形特
GB/T16273.3--1999
表1(续）
点焊，罩复点焊
spot weldingrepeat spot welding新线电洗缝焊
seam welding with interrupted current连续辣焊连电流继焊
continuous Seam welding: continuous-cur.rent seam welding
预压时间
squeeze time
焊按通电时间
weld current time
维持时间www.bzxz.net
hold rime
ISO7000(0836)
ISO7000(08.37)
1SO7000(0838)
ISO7000(0839)
IS0 7000(0840)
IS0 7000(0841)
