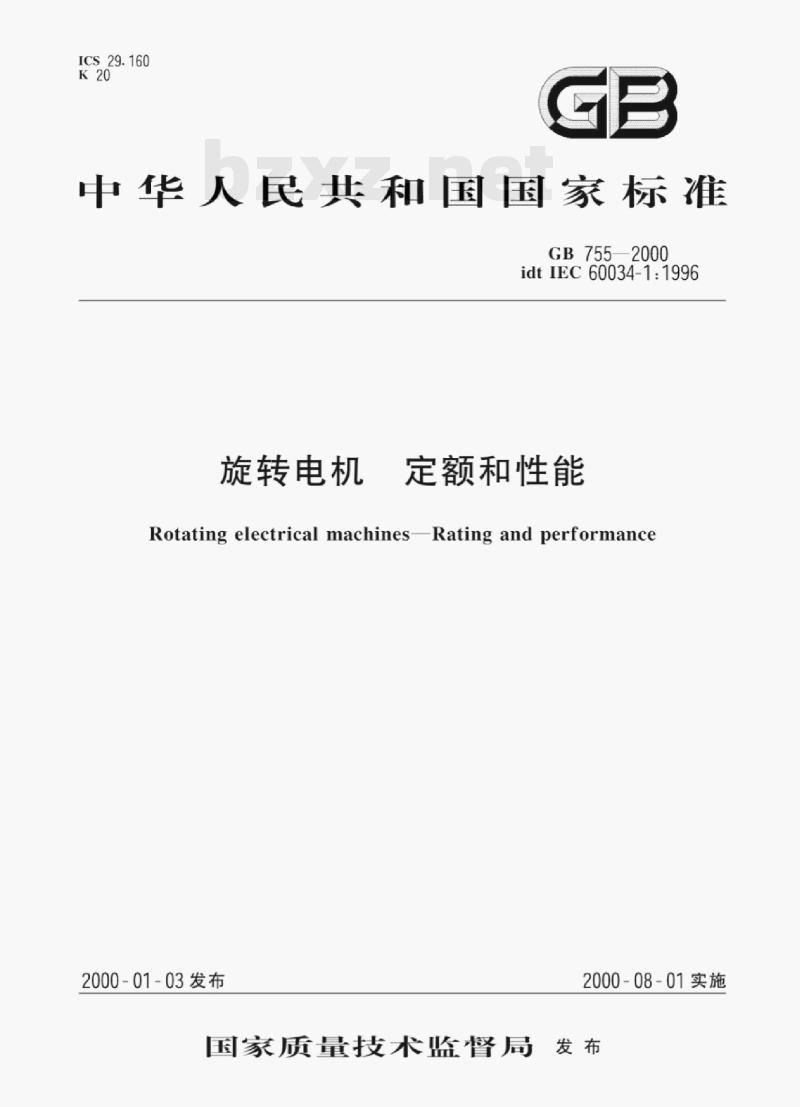

【GB国家标准】 旋转电机定额和性能

ICS29.160
中华人民共和国国家标准
GB755—2000
idtIEC60034-1：1996
旋转电机
定额和性能
Rotating electrical machinesRating and performance2000-01-03发布
2000-08-01实施
国家质量技术监督局发布

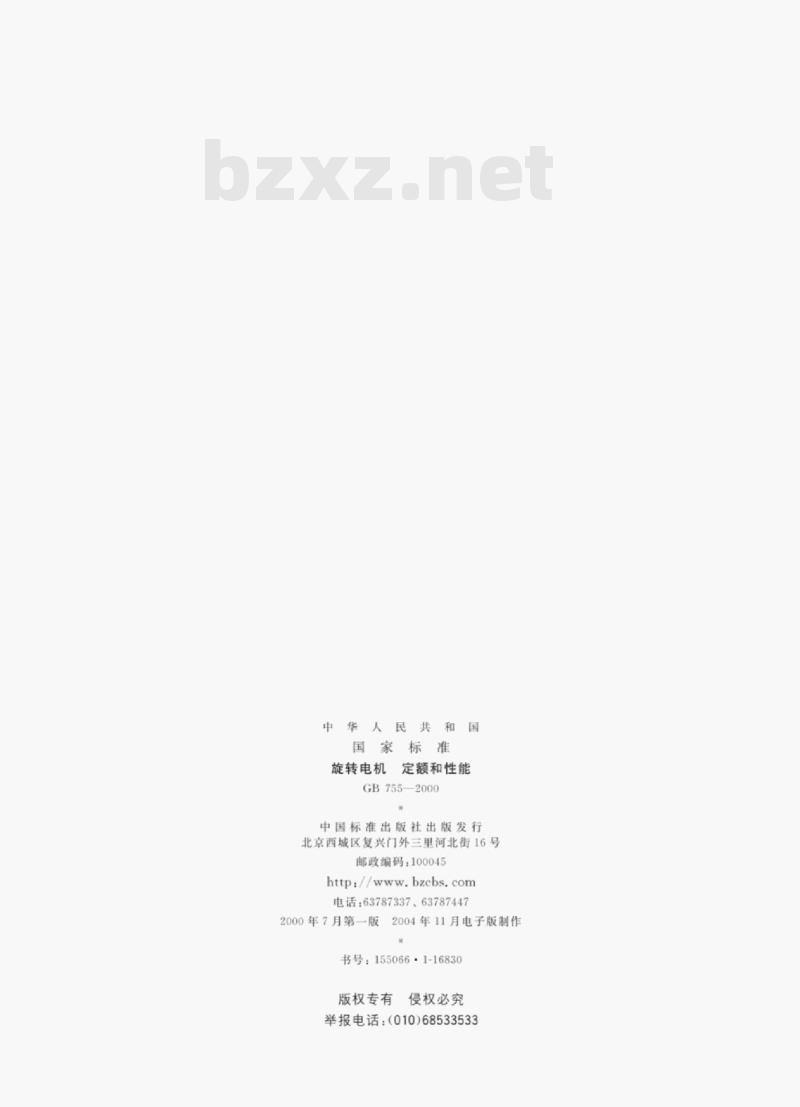

中华人民共和国
国家标准
旋转电机定额和性能
GB755—2000
中国标准出版社出版发行
北京西城区复兴门外三里河北街16号邮政编码：100045
http://bzcbs.com
电话：63787337.63787447
2000年7月第一版2004年11月电子版制作书号：155066：1-16830
版权专有
侵权必究
举报电话：（010）68533533
GB7552000

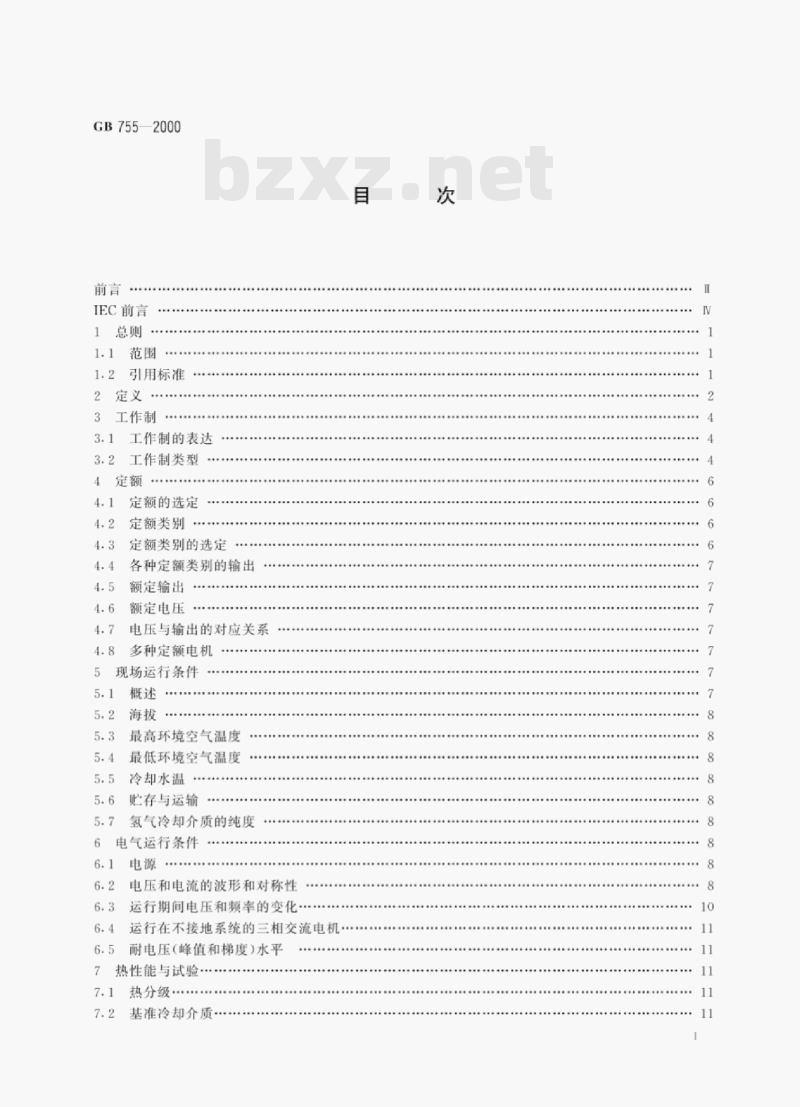

IEC前言
1总则
1.1范围
1.2引用标准
2定义
工作制
工作制的表达
工作制类型
定额的选定
定额类别
定额类别的选定
各种定额类别的输出
额定输出
额定电压
电压与输出的对应关系
多种定额电机
现场运行条件
最高环境空气温度
最低环境空气温度
冷却水温
5.6贮存与运输
氢气冷却介质的纯度
6电气运行条件
6.2电压和电流的波形和对称性
运行期间电压和频率的变化
运行在不接地系统的三相交流电机耐电压（峰值和梯度）水平
热性能与试验
7.1热分级
基准冷却介质
GB7552000

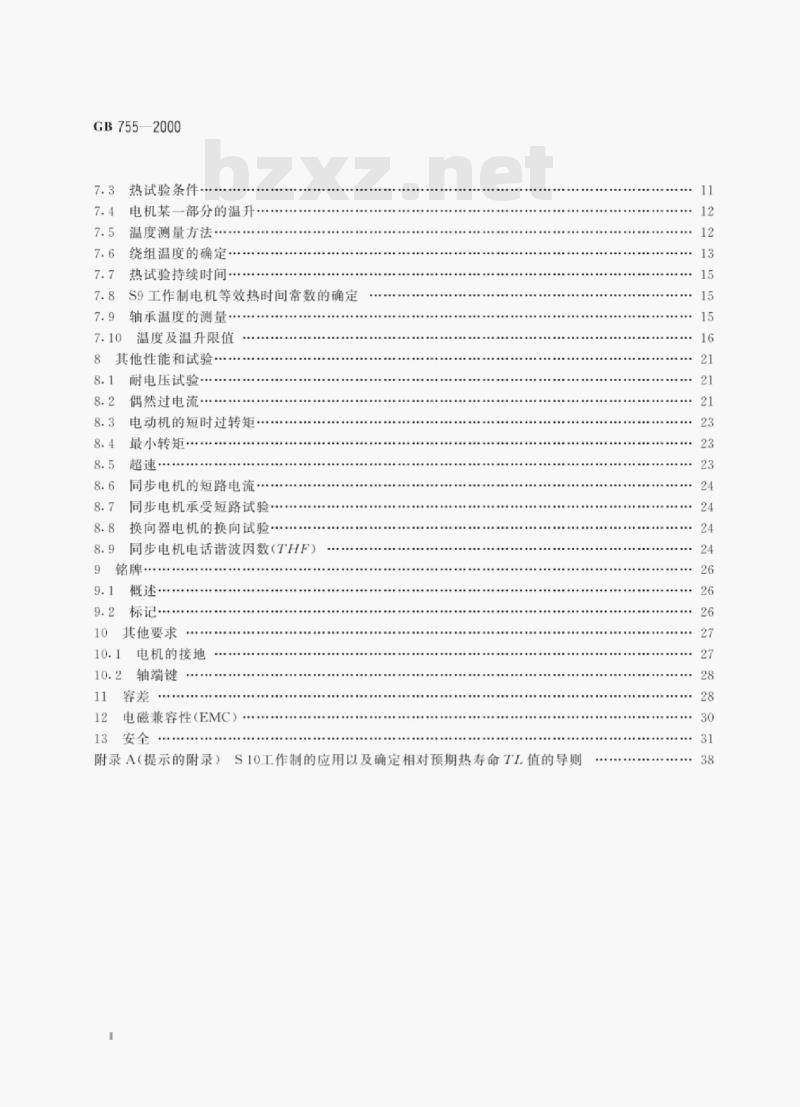

7.3热试验条件
电机某一部分的温升
温度测量方法
绕组温度的确定…
热试验持续时间
7.8S9工作制电机等效热时间常数的确定7.9
轴承温度的测量
温度及温升限值
8其他性能和试验·
耐电压试验
偶然过电流
电动机的短时过转矩·
最小转矩·
同步电机的短路电流·
同步电机承受短路试验
换向器电机的换向试验
同步电机电话谐波因数（THF）
其他要求
电机的接地
10.2轴端键
电磁兼容性（EMC）.
13安全·
附录A（提示的附录）S10工作制的应用以及确定相对预期热寿命TL值的导则1
GB7552000

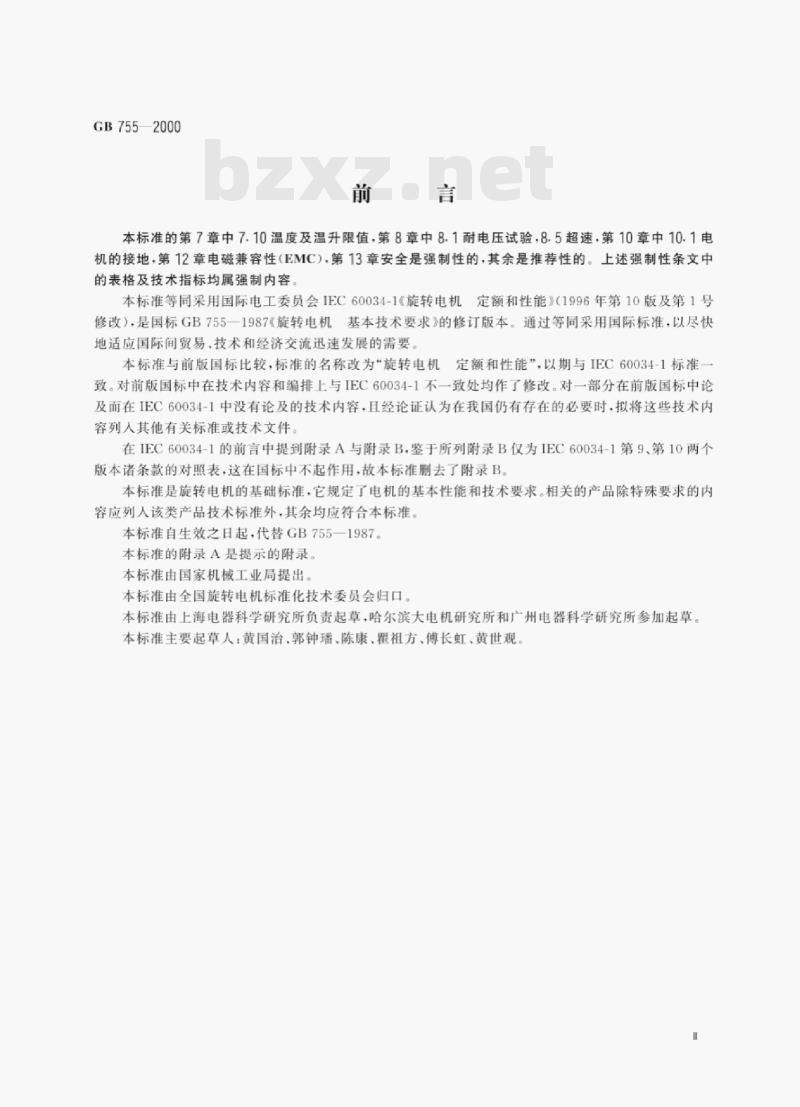

本标准的第7章中7.10温度及温升限值.第8章中8.1耐电压试验，8.5超速，第10章中10.1电机的接地，第12章电磁兼容性（EMC），第13章安全是强制性的，其余是推荐性的。上述强制性条文中的表格及技术指标均属强制内容本标准等同采用国际电工委员会IEC60034-1《旋转电机定额和性能》（1996年第10版及第1号修改），是国标GB755一1987《旋转电机基本技术要求》的修订版本。通过等同采用国际标准，以尽快地适应国际间贸易、技术和经济交流迅速发展的需要。本标准与前版国标比较，标准的名称改为旋转电机定额和性能”，以期与IEC60034-1标准致。对前版国标中在技术内容和编排上与EC60034-1不一致处均作了修改。对一部分在前版国标中论及而在IEC60034-1中没有论及的技术内容，且经论证认为在我国仍有存在的必要时，拟将这些技术内容列人其他有关标准或技术文件在IEC60034-1的前言中提到附录A与附录B.鉴于所列附录B仅为IEC60034-1第9.第10两个版本诸条款的对照表，这在国标中不起作用，故本标准刷去了附录B本标准是旋转电机的基础标准，它规定了电机的基本性能和技术要求。相关的产品除特殊要求的内容应列人该类产品技术标准外，其余均应符合本标准。本标准自生效之日起，代替GB755一1987。本标准的附录A是提示的附录。
本标准由国家机械工业局提出。本标准由全国旋转电机标准化技术委员会归口。本标准由上海电器科学研究所负责起草，哈尔滨大电机研究所和广州电器科学研究所参加起草。本标准主要起草人：黄国治、郭钟播、陈康、翟祖方、傅长虹、黄世观。GB7552000
IEC前言
1）国际电工委员会（InternationalElectrotechnicalCommission.简称IEC）是一包容所有国家电工技术委员会（IEC国家委员会）的世界性标准化组织。IEC的宗旨在于促进国际间在电气和电子技术领域内所有标准化问题上的合作。为此·除其他活动外，IEC还颁布国际标准。标准的起草工作委托各技术委员会进行。对所涉及的专题感兴趣的任一IEC国家委员会可以参加标准起草工作，与IEC有联系的国际、政府和非政府组织也可参予标准的起草工作。IEC与国际标准化组织（InternationalOrganizationforStandardization一一简称ISO）按照协议确定的条件密切地合作。2）IEC关于技术专题的正式决定或协定，尽可能地表达国际间对有关专题的一致意见。因为每一技术委员会代表了所有对该专题感兴趣的国家委员会。3）制定的供国际间应用的文件具有推荐性，以标准，技术报告或导则形式予以颁布，在这种意义上为各国家委员会所接受。
4）为促进国际间的一致，各IEC国家委员会明确保证在他们的国家或地区标准中尽可能采用IEC国际标准。相应的国家或地区标准若与正C标准之间有任何差异都应当在该标准中清楚地加以说明。5）IEC不提供表明经其批准的识别程序，对宣称符合其标准的任何设备也不承担责任6）应注意本国际标准的某些部分可能是专利权内容。IEC不承担识别部分或全部这种专利权的责任。
国际标准IEC60034-1是由IEC第2技术委员会（旋转电机）起草的。本标准的正文是基于下述文件：国际标准草案最后文本
2/933/FDIS
2/956/FDIS
表决报告
2/969/RVD
2/984/RVD
为批准本标准而进行表决的全部资料可参阅上表中列出的表决报告。附录A与附录B仅作为信息性资料。N
1总则
中华人民共和国国家标准
旋转电机
定额和性能
Rotating electrical machinesRating and performance1.1范围
GB755—2000
idtIEC60034-1:1996
代替GB7551987
本标准适用于所有的旋转电机，但其他国标和IEC标准所规定的电机除外，例如TB2436（IEC60349.IEC61377）牵引电机。
本标准范围内的电机也可符合经取代，修改或补充的其他国标和IEC标准的要求，例如GB3836（IEC60079）防爆电机和GB/T7060（IEC60092）船用电机。注：如为了适用于特殊用途例如耐辐射电机或宇航电机而必须对本标准的某些条文进行修改，则所有其他条文在其能适用时仍然有效。
1.2引用标准
下列标准所包含的条文，通过在本文中引用而构成为本标准的条文。本标准出版时，所示的版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB1561993标准电压（neqIEC60038：1983）GB/T321-1980优先数和优先数系（eqvISO497：1973）GB/T1993—1993旋转电机冷却方法（eqvIEC60034-6：1991）GB/T2900.25—1994电工术语旋转电机（neqIEV50（411）：1984）GB/T40261992电器设备接线端子和特定导线线端的识别及应用字母数字系统的通则(idtIEC60445:1988)
GB4343—1995
家用和类似用途电动、电热器具，电动工具以及类似电器无线电干扰特性测量方法和允许值（eqvCISPR14：1993）旋转电机尺寸和输出功率等级（idtIEC60072）GB/T477219991
GB4824—1996
工业、科学和医疗（ISMD）射频设备电磁骚扰特性的测量方法和限值(neqCISPR11:1990)
GB/T4942.1—1985
电机外壳防护分级（eqVIEC60034-5：1981）GB/T5226.1-1996
工业机械电气设备第1部分：通用技术条件（eqVIEC60204-1：1992）GB/T6113.1—1995
GB/T7064—1996
GB/T13394—1992
GB14821.11993
无线电骚扰和抗扰度测量设备规范（eqvCISPR16：1993）透平型同步电机技术要求（neIEC60034-3.1988）电工技术用字母符号旋转电机量的符号（eqvIEC60027-4：1985）建筑物电气装置电击防护（eqwIEC60364-4-41：1992）JB/T59801992
电气装置的电压区段（eqvIEC60449：1973）JB/T7062—1993
JB/T81581995
IEC60027-1:1992
平导体变流器联接的标志代号（egVIEC60971：1989）电压为660V及以下单速三相笼型异步电动机的起动性能(eqvIEC60034-12:1980)
电工技术应用的字母符号第1部分：总则国家质量技术监督局2000-01-03批准2000-08-01实施
GB755—2000
IEC60034-2：1972旋转电机第2部分旋转电机的损耗和效率试验方法（不包括牵引机车用电机）
IEC60034-15：1995旋转电机第15部分：交流电机定子成型线卷耐冲击电压水平IEC60034-17：1992旋转电机第17部分：变频供电笼型感应电动机应用导则IEC60085：1984电气绝缘热评定及分级IEC60279：1969带电测量交流电机绕组电阻2定义
本标准采用了GB/T2900.25及下述定义。关于冷却及冷却介质.除2.172.22外，（参见GB/T1993）。本标准中的“协议”指“制造厂与用户间的协议。”2.1额定值
通常由制造厂对电机在规定运行条件下所指定的一个量值2.2定额
一组额定值和运行条件。
2.3额定输出
定额中的输出值。
2.4负载
在给定时刻，通过电路或机械装置施加于电机的全部电量和机械量的数值。2.5空载（运行）
电机处于零功率输出的旋转状态（其他均为正常运行条件）。2.6满载
电机以其定额运行时的负载。
2.7满载值
电机满载运行时的量值。
注：这一概念适用于功率、转矩、电流、转速等2.8停机和断能
电机处在既无运动，文无电能或机械能输人时的状态2.9工作制
电机所承受的一系列负载状况的说明，包括起动、电制动、空载、停机和断能及其持续时间和先后顺序等
工作制类型
工作制可分为连续、短时、周期性或非周期性几种类型。周期性工作制包括一种或多种规定了持续时间的恒定负载；非周期性工作制中的负载和转速通常在允许的运行范围内变化，2.11负载持续率
工作周期中的负载（包括起动与电制动在内）持续时间与整个周期的时间之比，以百分数表示。2.12
堵转转矩
电动机在额定频率，额定电压和转子在所有转角位置堵住时所产生的转矩的最小测得值2.13堵转电流
电动机在额定频率、额定电压和转子在所有转角位置堵住时从供电线路输人的最大稳态电流有效值。
（交流电动机的）最小转矩
电动机在额定电压，额定频率下，在零转速与对应于最大转矩的转速之间所产生的稳态异步转矩的2
最小值。
GB755—2000
本定义不适用于转矩随转速增加而连续下降的异步电动机。注：在某些特定的转速下。除了稳态异步转矩外，还会产生与转子功角成函数关系的谐波同步转矩在这些转速下。对应于某些转子功角的加速转矩可能为负值经验和计算表明这是一种不稳定的运行状态，谐波同步转矩不会妨碍电动机的加速，可从本定义中排除。（交流电动机的）最大转矩
电动机在额定电压和额定频率下所产生的无转速突降的稳态异步转矩最大值。本定义不适用于转矩随转速增加而连续下降的异步电动机。5（同步电动机的）失步转矩
同步电动机在额定电压、额定频率、额定磁场电流下，在运行温度及同步转速时所能产生的最大转矩。
2.17冷却
一种热量传递过程，电机中因损耗而形成的热量被传递给初级冷却介质，该介质可以连续地被更换或在冷却器中被次级冷却介质所冷却。2.18
3冷却介质
传递热量的气体或液体介质。
9初级冷却介质
温度低于电机某部件的气体或液体介质，它与电机的该部件相接触，并将其放出的热量带走。2.20次级冷却介质
温度低于初级冷却介质的气体或液体介质。通过冷却器或电机的外表面将初级冷却介质放出的热量带走。
2.21直接冷却（内冷）绕组
种绕组，其冷却介质流经位于主绝缘内部作为绕组组成部分的空心导体导管、风道或通道，与被冷却部分直接接触，不管其取向如何。2间接冷却绕组”
除直接冷却绕组以外的其他任何绕组。2.23附加绝缘
为了防止因主绝缘损坏而发生触电事故，在主绝缘之外增加的独立绝缘，2.24转动惯量
物体的各个质量微元与微元到规定轴线的距离（半径）平方乘积的总和（积分）。2.25
热稳定
电机发热部件的温升在1h内的变化不超过2K的状态。5等效热时间常数
可取代几个单独的时间常数，以近似地确定绕组内电流发生阶跃性变化后的温度变化过程。2.27囊封式绕组
用模塑绝缘完全封闭或密封的绕组2.28直流电动机电枢由静止电力变流器供电时的额定直流电流波形因数在额定条件下，最大允许电流的有效值Im与其平均值I一个周期内的积分平均）之比：Irmss.maxn
9电流纹波因数
波动电流的最大值Im和最小值m之差与其2倍平均值I（一个周期内的积分平均）之比：1）在任何情况下，如未标明“间接“或“直接”字样则意味着是间接冷却绕组。3
GB755—2000
ImoxImin
注：如电流纹波值较小，纹波因数可近似由下式表示9
如9的计算结果等于或小于0.4，上式可用于近似计算。3工作制
3.1工作制的表达
用户有责任表明工作制用户可用下述方法之一来表明工作制：a）用数字表明负载不变或按已知的方式变化：b）用变化量的时间顺序图：
c）以S1～S10中选出一个繁复程度不低于所期望的工作制。工作制类型可按3.2规定，用适当的简称来表示，写在负载值后面。负载持续率的表达式在相应的工作制类型图中规定用户通常不能提出电动机的转动惯量（J）或相对预期热寿命（TL）.见附录A。制造厂应提供此类数据。
在用户未表明工作制时，制造厂应认为是S1工作制（连续工作制）。3.2工作制类型
S1~S10工作制主要适用于电动机，其中某几种工作制也适用于发电机，如S1.S2和S10工作制。3.2.1S1工作制连续工作制
保持在恒定负载下运行至热稳定状态，见图1。本工作制简称为S1。
3.2.2S2工作制—短时工作制
在恒定负载下按给定的时间运行，电机在该时间内不足以达到热稳定，随之停机和断能，其时间足以使电机再度冷却到与冷却介质温度之差在2K以内，见图2本工作制简称为S2.随后应标以工作制的持续时间例：S260min
3.2.3S3工作制
断续周期工作制”
按一系列相同的工作周期运行，每一周期包括一段恒定负载运行时间和一段停机和断能时间，见图3。这种工作制，每一周期的起动电流不致对温升有显者影响本工作制简称为S3.随后应标以负载持续率。例：S325%
3.2.4S4工作制
包括起动的断纹周期工作制！
按一系列相同的工作周期运行，每一周期包括一段对温升有显著影响的起动时间，一段恒定负载运行时间和一段停机和断能时间，见图4。本工作制简称为S4.随后应标以负载持续率以及归算至电动机转轴上的电动机转动惯量（J）和负载转动惯量（Jet）。
例.S425%Jm=0.15kg.m2Je=0.7kg·m3.2.5S5工作制包括电制动的断续周期工作制按一系列相同的工作周期运行，每一周期包括一段起动时间，一段恒定负载运行时间，一段电制动时间和一段停机和断能时间，见图5。1）周期工作制是指负载运行期间电机未达到热稳定4
GB755—2000
本工作制简称为S5.随后应标以负载持续率以及归算至电动机转轴上的电动机转动惯量（JM）和负载转动惯量（Jet）。
例S525%Jm=0.15kg*mJe=0.7kgm
3.2.6S6工作制—连续周期工作制按一系列相同的工作周期运行·每一周期包括一段恒定负载运行时间和一段空载运行时间，无停机和断能时间，见图6。
本工作制简称为S6.随后应标以负载持续率。例：S640%
3.2.7S7工作制包括电制动的连续周期工作制按一系列相同的工作周期运行，每一周期包括一段起动时间，一段恒定负载运行时间和一段电制动时间，无停机和断能时间，见图7。本工作制简称为S7.随后应标以归算至电动机转轴上的电动机转动惯量（M）和负载转动惯量(ext)。
例.S7Jm=0.4kg·m2Je=7.5kg*m
3.2.8S8工作制一一包括负载-转速相应变化的连续周期工作制按一系列相同的工作周期运行，每一周期包括一段按预定转速运行的恒定负载时间和一段或几段按不同转速运行的其他恒定负载时间（例如变极多速感应电动机），无停机和断能时间，见图8。本工作制简称为S8，随后应标以归算至电动机转轴上的电动机转动惯量（J）和负载转动惯量（）以及在每一转速下的负载，转速与负载持续率。例S8Jm=0.5kg·mJe=6kg.m216kw740r/min30%
40kW1460r/min30%Www.bzxZ.net
980r/min40%
3.2.9S9工作制一一负载和转速作非周期变化的工作制负载和转速在允许的范围内作非周期性变化的工作制。这种工作制包括经常性过载，其值可远远超过基准负载.见图9。
本工作制简称为S9。
对于本工作制中的过载概念，应选定一个以S1工作制为基准的合适的恒定负载为基准值图9中的“Pret\）。
3.2.10S10工作制——离散恒定负载工作制包括不多于4种离散负载值（或等效负载）的工作制，每一种负载的运行时间应足以使电机达到热稳定，见图10。在一个工作周期中的最小负载值可为零（空载或停机和断能）。本工作制简称为S10.随后应标以相应负载及其持续时间的标么值p/△和绝缘结构相对预期热寿命的标么值TL。预期热寿命的基准值是在S1连续工作制定额及其允许温升限值下的预期热寿命。停机和断能时.用字母r表示负载。例:S10p/A/=1.1/0.4:1/0.3:0.9/0.2;r/0.1TL=0.6TL数值应圆整到最接近的0.05的倍数。关于这个参数的含义和数值的推导参见附录A。对于本工作制，适当选取一种基于S1工作制的恒定负载为诸离散负载的基准值（在图10中的*Prer')。
注：离散负载值一般是按时间期限内积分求得的等效负载，每一负载周期并不要求完全相同，只是在一周期内每一种负载的持续时间足以使电机达到热稳定，且能对每一负载周期求积得出相同的相对预期热寿命1）周期工作制是指负载运行期间电机未达到热稳定。5
4定额
4.1定额的选定
GB755—2000
制造厂应按2.2的规定选定定额。在选定定额时制造厂应按4.2.1～4.2.6中的规定选取一种定额。定额类别应标志在额定输出后。如无定额类别标志，则认为是连续工作制定额。如电机接线端子与电源之间接有电抗器，并作为电机整体的一部分时，其额定值应归算至电源边的电抗器端子处
注：本规定不适用于电机与电源之间所接的电力变压器。当对用或给静止变流器供电的电机规定定额时应另作专门考虑。IEC60034-17对JB/T8158范围内的笼型感应电动机规定了导则。4.2定额类别
4.2.1连续工作制定额
一种定额，按其规定在满足本标准的各项要求的同时，电机应能作长期运行这类定额相应于S1工作制，标志方法亦同S1工作制。4.2.2短时工作制定额
种定额，按其规定在满足本标准的各项要求的同时，电机应能在环境温度下起动，并在规定的时限内运行。
这类定额相应于S2工作制，标志方法亦同S2工作制。4.2.3周期工作制定额
种定额，按其规定在满足本标准的各项要求的同时，电机应能按指定的工作周期运行。这类定额相应于S3~S8工作制，标志方法亦同相应的工作制。除非另有规定，工作周期的持续时间为10min，负载持续率应为下述数值之一：15%，25%，40%.60%
4.2.4非周期工作制定额
一种定额，按其规定在满足本标准的各项要求的同时，电机应能作非周期运行。这类定额相应于S9工作制·标志方法亦同S9工作制4.2.5离散恒定负载工作制定额
一种定额，按其规定在满足本标准的各项要求的同时，电机应能承受S10工作制的联合负载作长期运行。在一个工作周期内的最大允许负载应考虑到电机的所有部件，如绝缘结构对于相对预期热寿命的指数规律的正确性，轴承温度以及其他部件的热膨胀等。除非其他相关国标或正EC标准另有规定·最大负载应不超过以S1工作制为基准的负载值的1.2倍。最小负载可为零，此时电机处于空载或停机和断能状态。这类定额的选用见附录A。这类定额相应于S10工作制，标志方法亦同S10工作制。注：其他相关国标或IEC标准容许用限制绕组温度（或温升）取代基于S1工作制的负载标么值规定最大负载4.2.6等效负载定额
种为试验目的而规定的定额，按其规定在满足本标准各项要求的同时，电机可运行直至达到热稳定，并认为与S3~S10工作制中的某一工作制等效。如采用这类定额，应标志为\equ”。4.3定额类别的选定
按一般用途制造的电机应具有连续工作制定额，并能以S1工作制运行。如用户未表明工作制，则认为是SI工作制·其定额为连续工作制定额。对用于短时工作制定额的电机，其定额应以S2工作制为基准见3.2.2。对用于可变负载或负载包括空载，停机和断能的电机，其定额应为以S3S8工作制之一为基准的6
