【其他行业标准】 超硬磨料制品 金刚石框架锯条

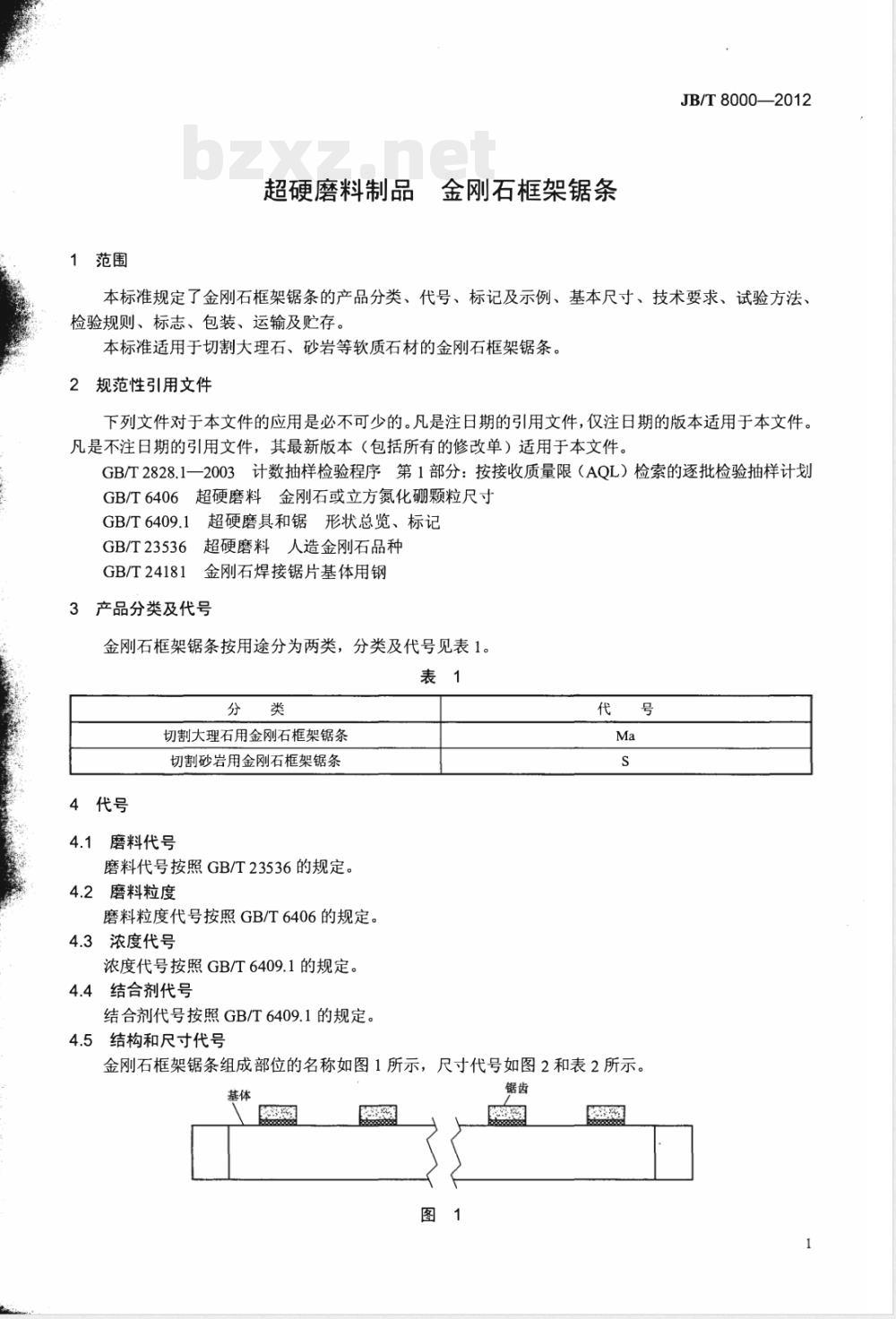

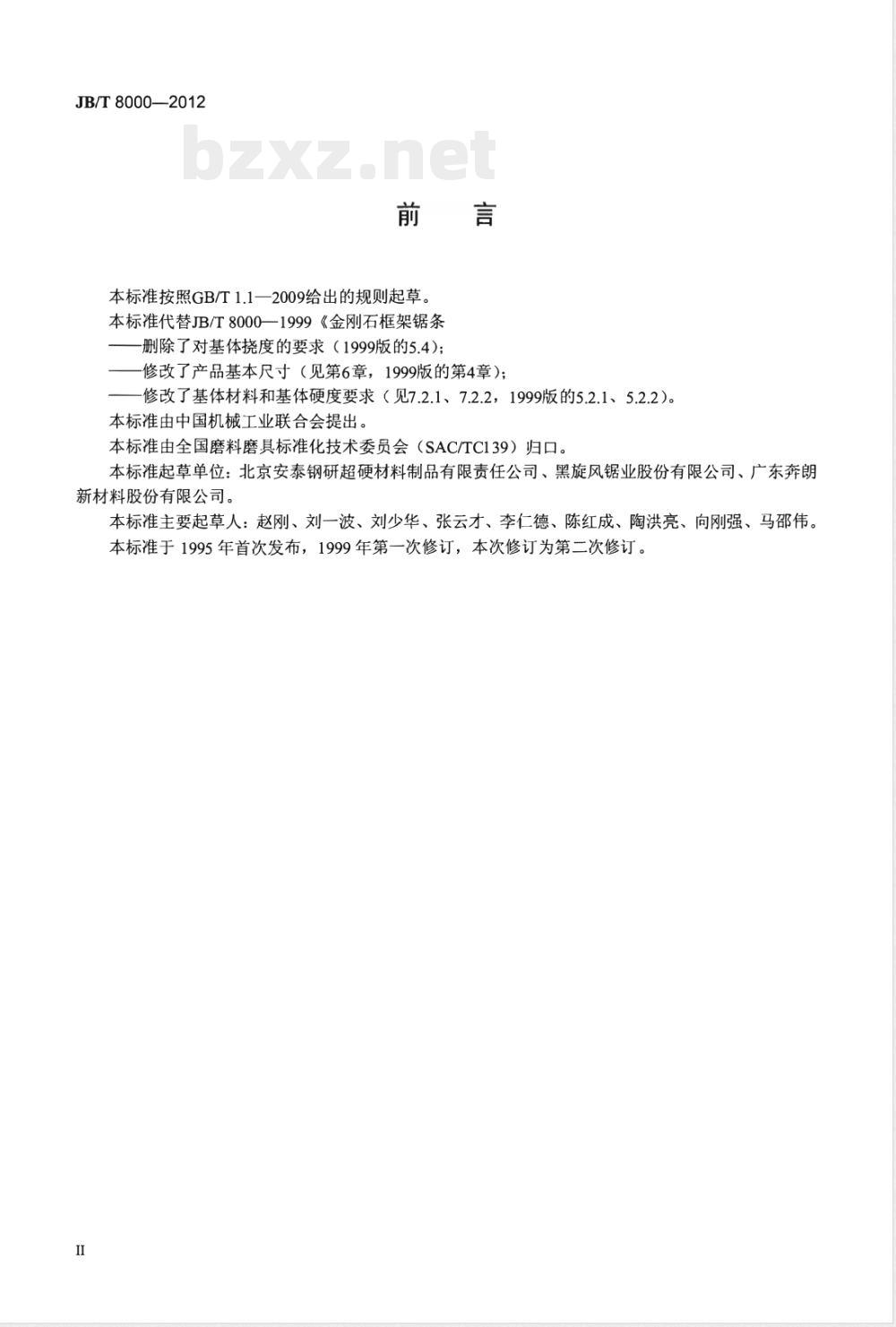

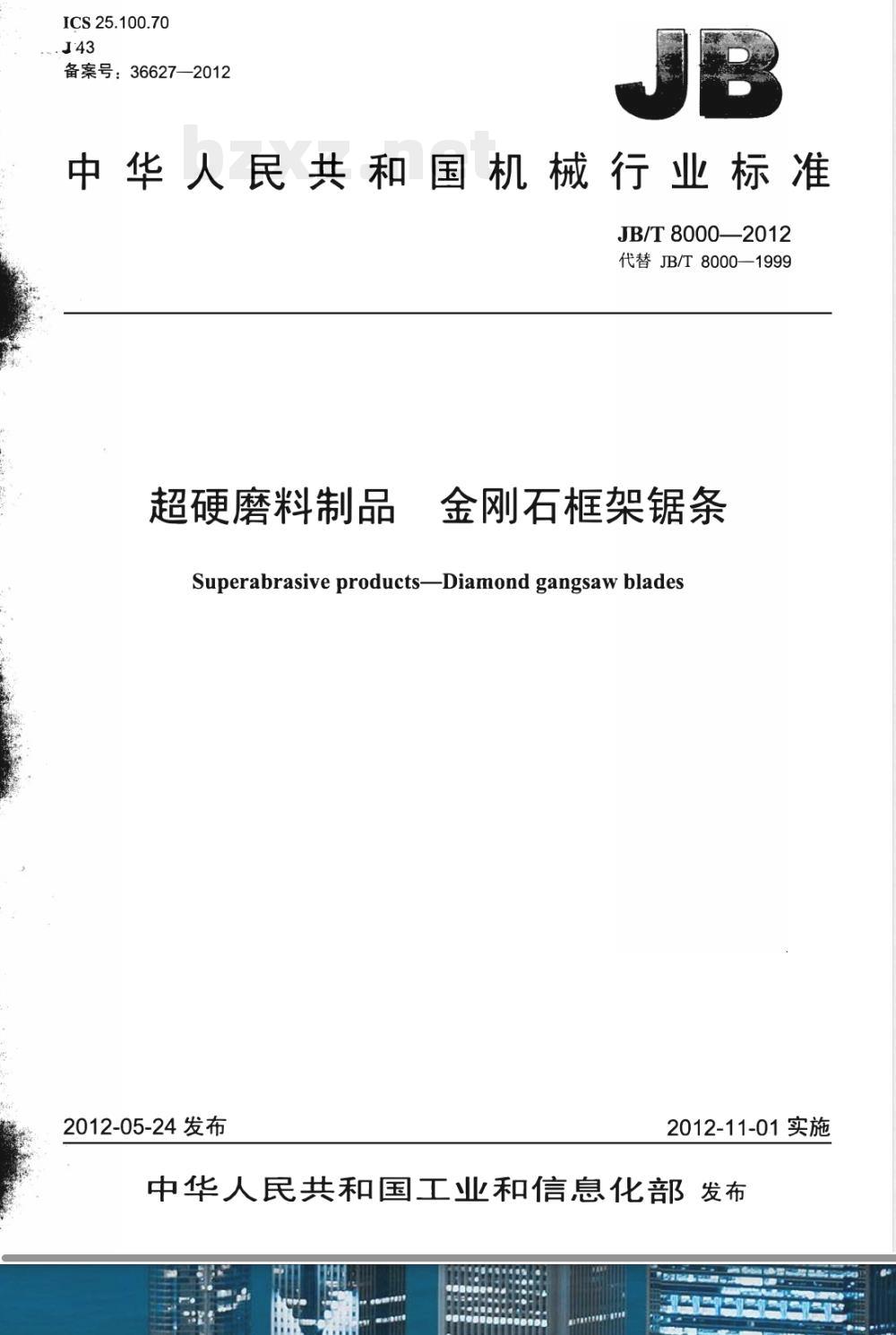

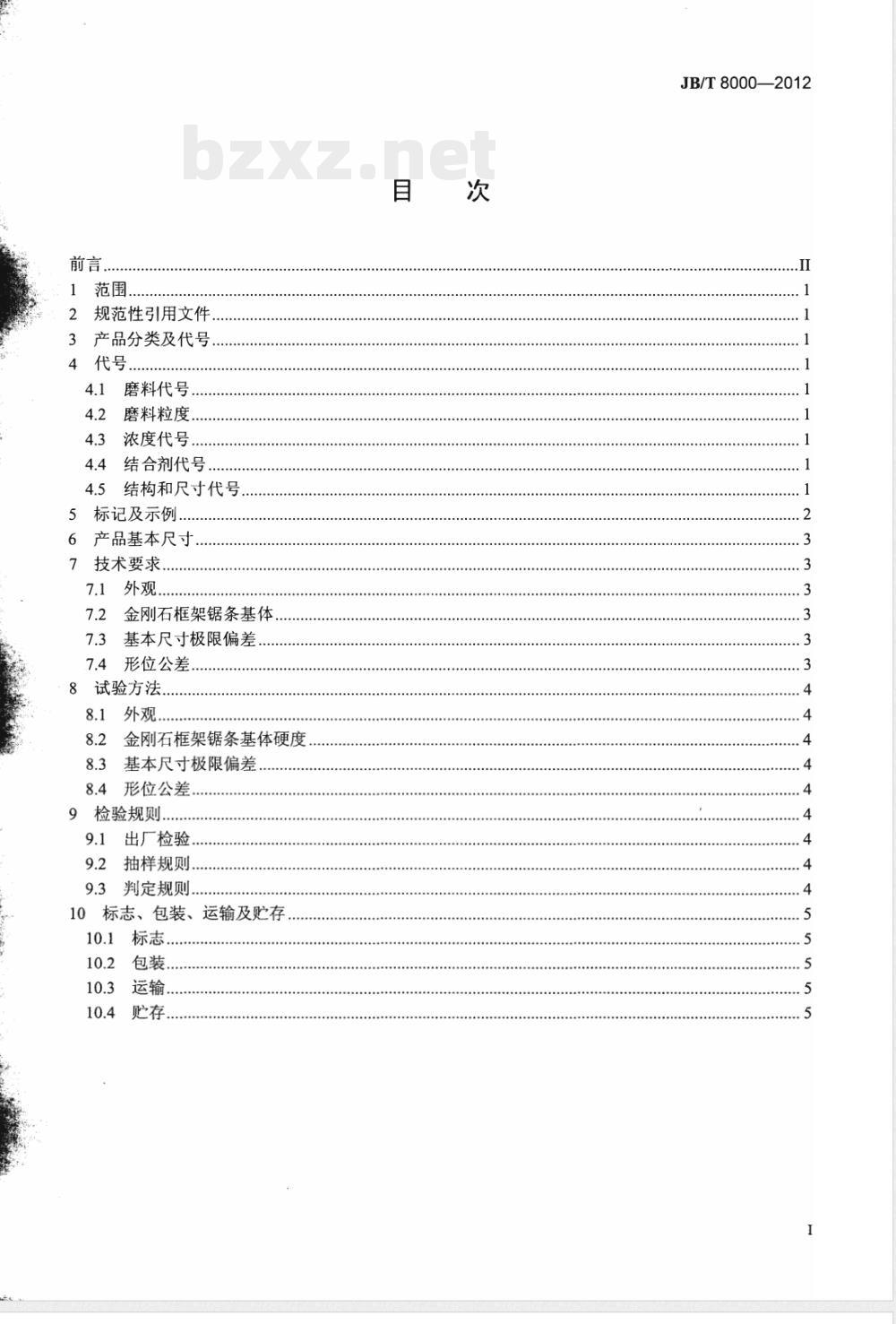

ICS 25.100.70 J43 备案号：36627—2012 中华人民共和国机械行业标准 JB/T 8000—2012 代替 JB/T 8000—1999 超硬磨料制品 金刚石框架锯条 Superabrasive products—Diamond gangsaw blades 2012-05-24 发布 2012-11-01 实施 中华人民共和国工业和信息化部 发布 目次 前言 1 范围 2 规范性引用文件 3 产品分类及代号 4 代号 4.1 磨料代号 4.2 磨料粒度 4.3 浓度代号 4.4 结合剂代号 4.5 结构和尺寸代号 5 标记及示例 6 产品基本尺寸 7 技术要求 7.1 外观 7.2 金刚石框架锯条基体 7.3 基本尺寸极限偏差 7.4 形位公差 8 试验方法 8.1 外观 8.2 金刚石框架锯条基体硬度 8.3 基本尺寸极限偏差 8.4 形位公差 9 检验规则 9.1 出厂检验 9.2 抽样规则 9.3 判定规则 10 标志、包装、运输及贮存 10.1 标志 10.2 包装 10.3 运输 10.4 贮存 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替JB/T 8000—1999《金刚石框架锯条》。 本标准与JB/T 8000—1999相比，主要变化如下： ——删除了对基体挠度的要求（1999版的5.4）； ——修改了产品基本尺寸（见第6章，1999版的第4章）； ——修改了基体材料和基体硬度要求（见7.2.1、7.2.2，1999版的5.2.1、5.2.2）。 本标准由中国机械工业联合会提出。 本标准由全国磨料磨具标准化技术委员会（SAC/TC 139）归口。 本标准起草单位：北京安泰钢研超硬材料制品有限责任公司、黑旋风锯业股份有限公司、广东奔朗新材料股份有限公司。 本标准主要起草人：赵刚、刘一波、刘少华、张云才、李仁德、陈红成、陶洪亮、向刚强、马邵伟。 本标准于1995年首次发布，1999年第一次修订，本次修订为第二次修订。 1 范围 本标准规定了金刚石框架锯条的产品分类、代号、标记及示例、基本尺寸、技术要求、试验方法、检验规则、标志、包装、运输及贮存。 本标准适用于切割大理石、砂岩等软质石材的金刚石框架锯条。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 2828.1—2003 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 6406 超硬磨料 金刚石或立方氮化硼颗粒尺寸 GB/T 6409.1 超硬磨具和锯 形状总览、标记 GB/T 23536 超硬磨料 人造金刚石品种 GB/T 24181 金刚石焊接锯片基体用钢 3 产品分类及代号 金刚石框架锯条按用途分为两类，分类及代号见表1。 表1 分类及代号 切割大理石用金刚石框架锯条：Ma 切割砂岩用金刚石框架锯条：Sa 4 代号 4.1 磨料代号 磨料代号按照GB/T 23536的规定。 4.2 磨料粒度 磨料粒度代号按照GB/T 6406的规定。 4.3 浓度代号 浓度代号按照GB/T 6409.1的规定。 4.4 结合剂代号 结合剂代号按照GB/T 6409.1的规定。 4.5 结构和尺寸代号 金刚石框架锯条组成部位包括基体和锯齿。 尺寸代号如下： L：锯条长度 L2：锯齿分布长度 L3：齿距 L4：锯齿长度 T：锯齿厚度 x1：锯齿总深度 x2：金刚石层深度 F：基体宽度 E：基体厚度 S：侧隙 Y：固定板位置总厚度 G：固定板宽度 z：锯齿数 5 标记及示例 金刚石框架锯条标记顺序如下： 分类代号—锯条长度L×锯齿分布长度L2×锯齿厚度T×锯齿总深度x1×锯齿数z—磨料牌号—粒度—结合剂—浓度 示例： 切割大理石用、L=4400 mm、L2=3300 mm、T=3.5 mm、x1=8 mm、z=27，磨料牌号为SMD、粒度为40/50、结合剂为M、浓度为25%的锯条标记如下： Ma-4400×3300×3.5×8×27 SMD-40/50 M25 6 产品基本尺寸 金刚石框架锯条基本尺寸见表3。 表3 基本尺寸 F×E 180×1.5 180×1.7 180×2.0
