【FZ纺织行业标准】 合成纤维长丝电阻试验方法

ICS59.060.20
中华人民共和国纺织行业标准
FZ/T50035—2016
合成纤维
长丝电阻试验方法
Synthetic filament yarns-Test method for electric resistance2016-10-22发布
中华人民共和国工业和信息化部发布
2017-04-01实施

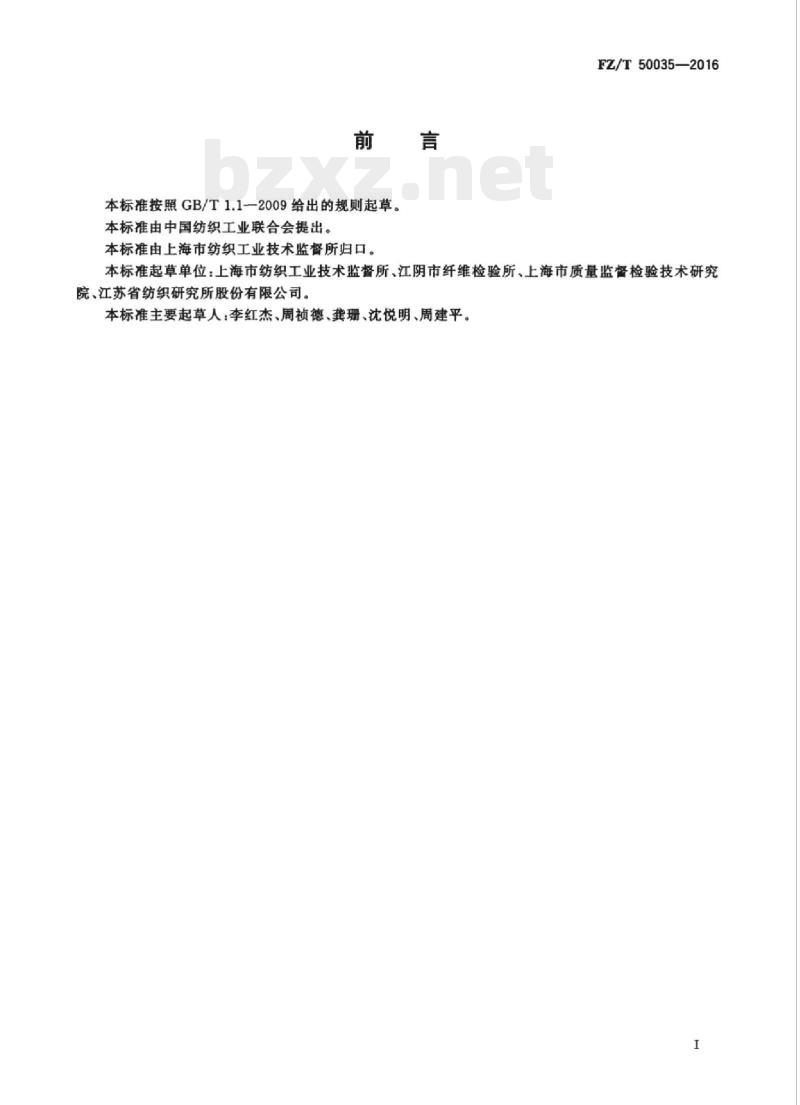

本标准按照GB/T1.1-2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由上海市纺织工业技术监督所归口。FZ/T50035—2016
本标准起草单位：上海市纺织工业技术监督所、江阴市纤维检验所、上海市质量监督检验技术研究院、江苏省纺织研究所股份有限公司。本标准主要起草人：李红杰、周祯德、龚珊、沈悦明、周建平。Hii KAoi KAca
HiiKAoNiKAca

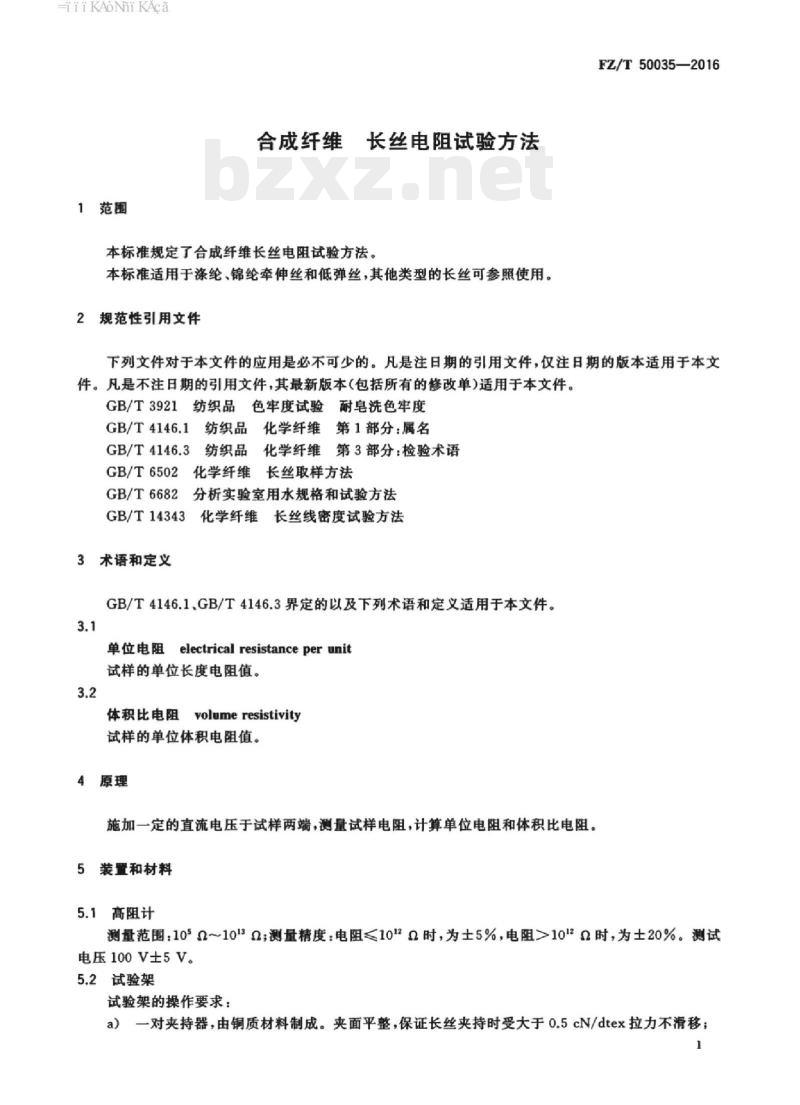

1范围
合成纤维
长丝电阻试验方法
本标准规定了合成纤维长丝电阻试验方法。本标准适用于涤纶，锦纶牵伸丝和低弹丝，其他类型的长丝可参照使用。规范性引用文件
FZ/T50035—2016
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T3921纺织品色牢度试验耐皂洗色牢度GB/T4146.1纺织品化学纤维第1部分：属名GB/T4146.3纺织品化学纤维第3部分：检验术语GB/T6502
长丝取样方法
化学纤维
分析实验室用水规格和试验方法GB/T6682
3化学纤维长丝线密度试验方法
GB/T14343
3术语和定义
GB/T4146.1、GB/T4146.3界定的以及下列术语和定义适用于本文件。3.1
单位电阻
electrical resistance per unit试样的单位长度电阻值。
volume resistivity
体积比电阻
试样的单位体积电阻值。
4原理
施加一定的直流电压于试样两端，测量试样电阻，计算单位电阻和体积比电阻。5装置和材料
5.1高阻计
测量范围：105Q103Q；测量精度：电阻≤102Q时，为士5%，电阻>1012Q时，为士20%。测试电压100V±5V。
5.2试验架
试验架的操作要求：
a）一对夹持器，由铜质材料制成，夹面平整，保证长丝夹持时受大于0.5cN/dtex拉力不滑移：1
HiiKAoNiKAca
FZ/T50035—2016
b）两夹持器之间距离100mm士1mm，固定在电阻≥10lQ的绝缘材料上，两夹面在同一水平面；
在两夹持器不相邻的一侧有一滑轮。C
试验架示意图见图1。
单位为毫米
夹持器
5.3试样张力
牵伸丝：试样伸直，不规定张力；低弹丝：(0.20士0.02)cN/dtex；100
图1试验架示意图
一对于不适合以上的长丝，可以参见附录A，规定其他值。5.4导电胶液
导电胶液配方：
无水乙二醇
三级水
氯化钾
800份（质量）
200份（质量）
1份（质量）
10份（质量）
电导率>1.0X10-1S/m。
三级水：符合GB/T6682规定。
5.6烘箱：温度50℃±2℃。
5.7.钢直尺：精度1mm。
带加热器的洗槽或超声波洗槽。中性皂片：符合GB/T3921规定。6试验通则
6.1取样
散件样品按需取样。
预张力
6.1.2批量样品按GB/T6502取样，再从样品中随机抽取10个卷装。长丝
6.1.3每只卷装去除表丝层后，随机剪取符合试验长度要求的长丝3段，每段之间需间隔几米取样。注：不要抽取在运输途中意外受潮、污染、擦伤或包装已经打开的包装件。6.2试样预处理
6.2.1如按6.1.3剪取的试样非低弹丝或含油率低的，可直接按6.2.5进行。2
HiiKAoNiKAca
FZ/T50035-—2016
6.2.2将试样浸泡于含有皂液（浴比至少1：25）的洗槽中。使用带加热器的洗槽时，控制温度为70℃～75C，洗涤60min。再在洗槽中加人70℃～75℃的水，确保除去所有的泡沫和污垢。使用超声波洗槽时，常温操作。
6.2.3试样在洗槽中洗涤两次，每次5min。使用带加热器的洗槽时，控制温度为80℃～85℃。使用超声波洗槽时，流水漂洗。
6.2.4试样平放在托盘或对折悬挂在杆上，自然晾干。6.2.5试样在50℃的烘箱中处理30min。注：6.2.2~6.2.5步骤中应防止试样缠绕和损伤。6.3试样调湿
试样调湿大气：温度20C土2C，湿度（35土5）%：调湿时间：涤纶长丝2h，锦纶长丝4h。如果在非规定的温湿度条件下测试，应在报告中注明。7试验步骤
7.1根据试样的名义线密度按5.3规定选择张力，如无名义线密度则可按GB/T14343测定。7.2将试样的一端装在试样架（5.2）与滑轮不相邻的夹持器中，另一端引人另一个夹持器，通过滑轮施加5.3规定的张力，闭合夹持器。在闭合夹持器前，在夹面试样处涂上5.4规定的导电胶液，以完全浸没夹面上试样段为宜。丝芯导电的试样，在闭合夹持器后，将二夹持器外侧多余的试样各留0.5mm～1mm剪断，在留出的试样两端涂上5.4规定的导电胶液，以导电胶液完全浸没试样并与夹持器接触为宜。
7.3将高阻计（5.1)的测试电极接到二夹持器上，电压开关置100V处，60s后读取电阻值。如果在非规定的电压下测试，应在报告中注明。7.4重复7.2～7.3完成余下试样的测试。8结果计算
8.1单位电阻按式(1)计算：
式中：
R，试样单位电阻，单位为欧姆每厘米（o/cm）；R—试样电阻测试值，单位为欧姆（Q)（1)
L电极之间距离，单位为厘米（cm），（L=10.丝芯导电试样：L=10十2A，A为夹持器宽度，单位为厘米）。
8.2体积比电阻按式（2)计算：
R×p1×10-
pv=Lxp
式中：
pv体积比电阻，单位为欧姆厘米（n·cm)；试样线密度，单位为分特（dtex），按GB/T14343测定的实际线密度；pii
（2）
试样密度，单位为克每立方厘米（g/cm），（涤纶体积密度1.38g/cm，锦纶体积密度1.14g/cm*)。
HiiKAoiKAca
FZ/T50035—2016
8.3每个卷装的三次试验平均值为本卷装的单位电阻、体积比电阻；所有卷装的总平均值为本批样品的单位电阻、体积比电阻。
8.4试样单位电阻、体积比电阻用a×10的形式表示，其中1.0≤a<10。9
试验报告
试验报告包括：
样品的名称、规格和卷装数量；a)
采用的试验方法及试验参数；
实验室样品的测试结果；
经协商后对试验步骤的修改提示及其他与本标准不一致的部分；观察到的异常现象；
试验人员和日期。
Hii KAoNi KAca
A.1范围
本附录规定了试样张力的取值方法。附录
（资料性附录）
张力求取方法
本附录适用于正文5.3规定以外的长丝。试验步骤
FZ/T50035—2016
在等速伸长（CRE)试验仪上对试样作拉伸试验，得到负荷-伸长曲线如图A.1所示。A.2.1
2在负荷-伸长曲线原点附近，取负荷变化随伸长变化最大点A，作切线与伸长轴相交于E。由EA.2.2
作垂线与负荷-伸长曲线相交于F。，F。所对应的负荷值，即为所求的试样张力。NO/免费标准下载网bzxz
负荷-伸长曲线
伸长/mm
Hii KAoi KAca
FZ/T50035-2016
中华人民共和国纺织
行业标准
合成纤维长丝电阻试验方法
FZ/T50035—2016
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045)网址spc.net.cn
总编室：（010)68533533发行中心：（010)51780238读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16
印张0.75
字数12千字
2017年1月第一版
2017年1月第一次印刷
书号：155066·2-30937定价
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
