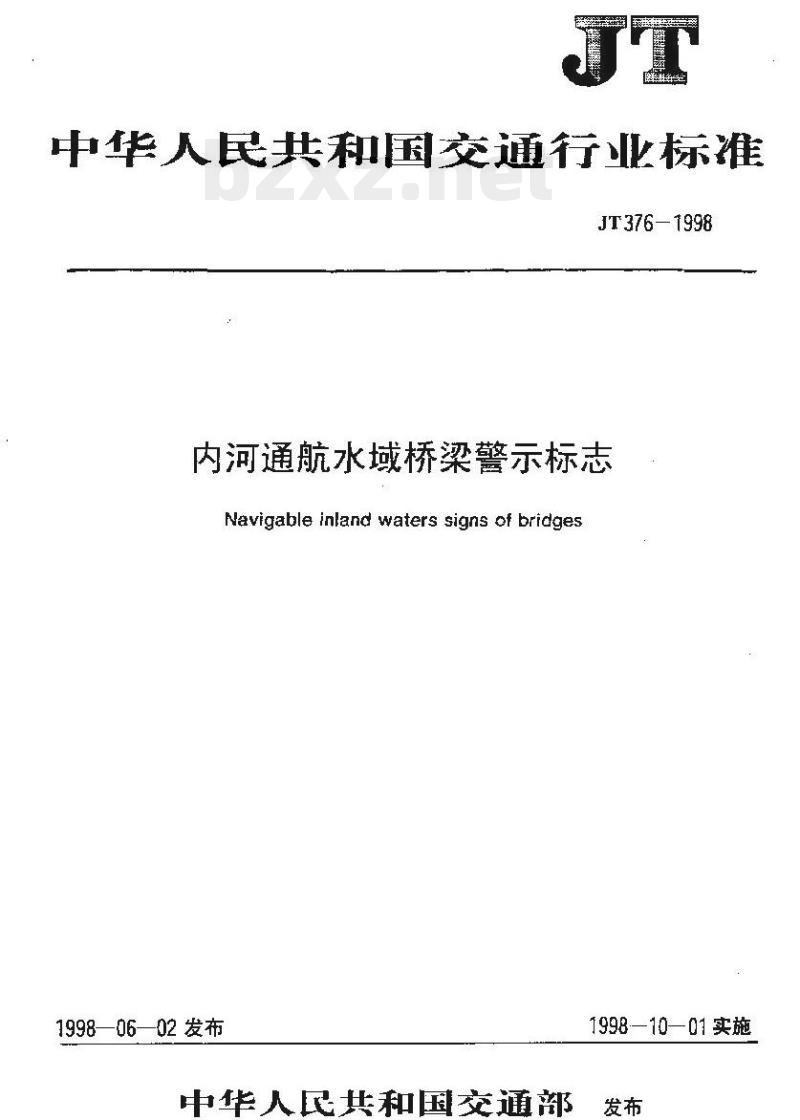

【JT交通运输标准】 内河通航水域桥梁警示标志

中华人民共和国交通行业标准
JT376-1998
内河通航水域桥梁警示标志
Navigable inland waters signs of bridges1998—06—02发布
中华人民共和国交通部
1998—10—01实施

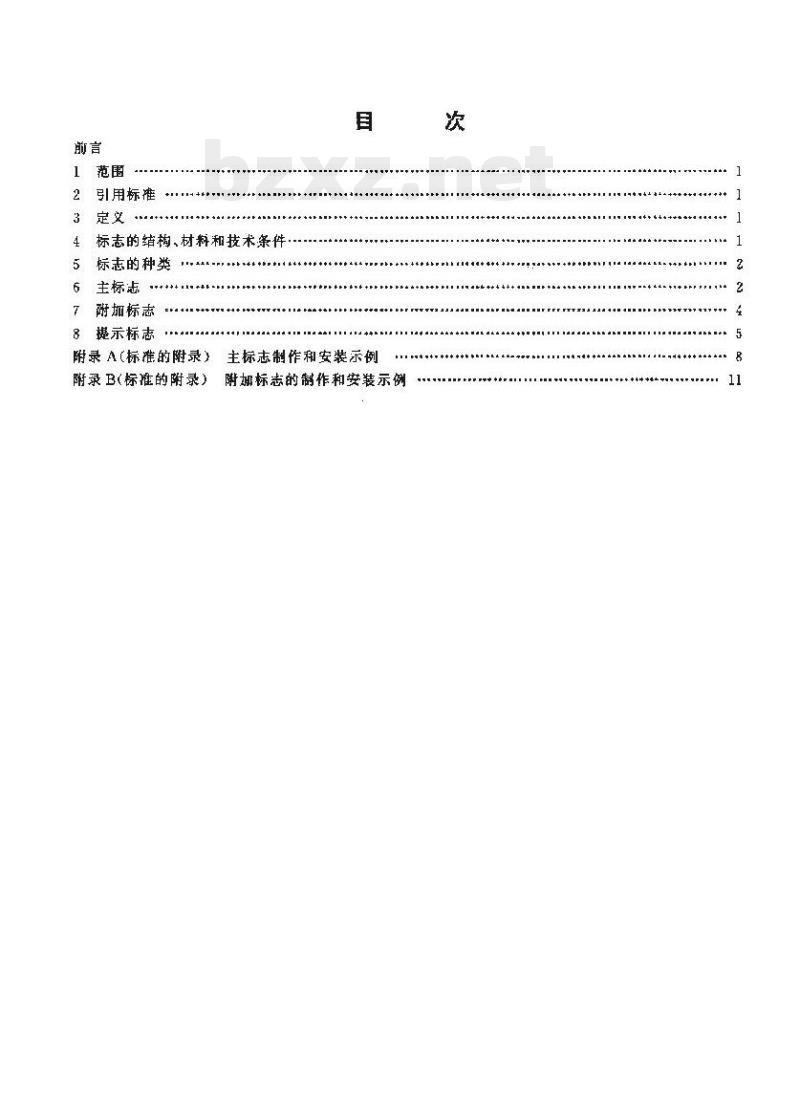

2引用标准
3定义
标志的结构、材料和技术条件
标志的种类
主标志
附加标志
8提示标志
附录 A(标准的附录)
附录B（标准的附录）
主标志制作和安装示例
附标志的制作和安装示例

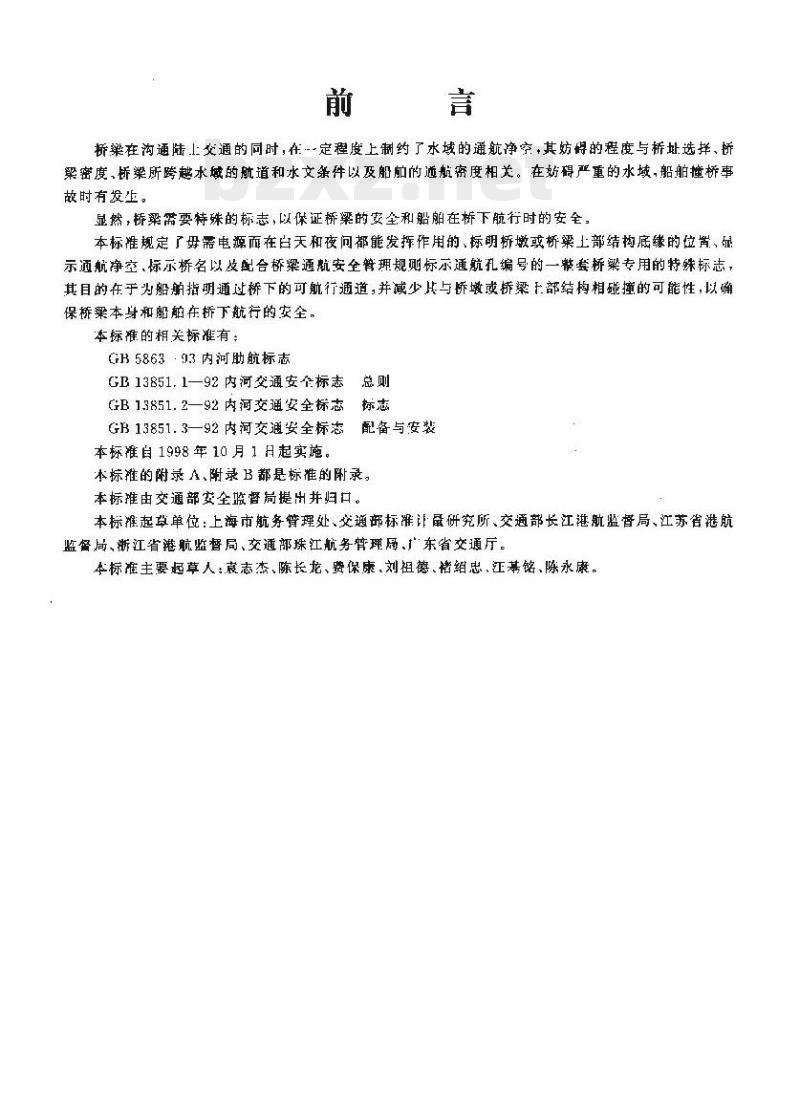

桥梁在沟通陆上交通的同时，在-定程度上制约了水域的通航净空，其妨得的程度与桥址选择、桥梁密度，桥梁所跨越水域的航道和水文条件以及船舶的通航密度相关。在妨碍严重的水域，船舶撞桥事故时有发步。
显然，桥粱需要特殊的标志，以保证桥粱的安全和船舶在桥下航行时的安全。本标准规定了母需电源而在天和夜问都能发挥作用的、标桥墩或桥染上部结构底缘的位罩，显示通航净空.标示桥名以放配合桥梁通航安全管理规则标示通航孔编号的一整套桥架专用的特殊标志，其目的在于为船舶指明通过桥下的可航行通道，并减少其与桥墩或桥梁于部结构相碰撞的可能性，以确保桥梁本身和郎舶在桥下航行的安全。本标准的相关标准有：
GB5863·93内河助航标志
GB 13851. 1—92 内河变通安全标志总则GB13851.2—92内河交通安全标志标志GB13851.3—92内河交通安全标志配备与安装本标准自 1998 年 10 月 1 日起实施。术标准的附录A、附录B都是标准的附录。本标由交通部安全监督局提出井归口。本标准起草单位：上海市航务管理处、交通部标准证最研究所、交通部长江港航监督局、江苏省港航监督局、浙江省港航监督局、交通部珠江航务管理厨、广东省交通厅。本标准主要起草人：衰志杰、陈长龙、费保康、刘祖、褚组忠、江基铭、陈永康。1范围

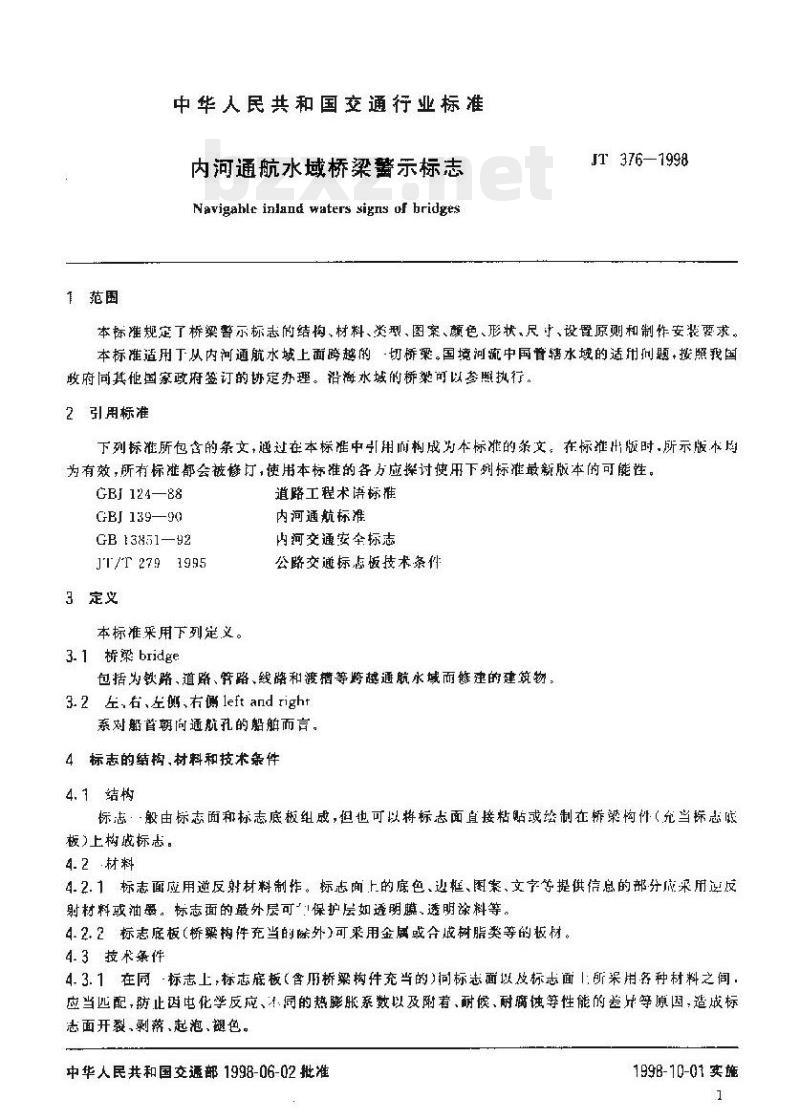

中华人民共和国交通行业标准
内河通航水域桥梁螯示标志
Navigahle inland waters signs of bridgesJT 376-1998
本标规定了桥梁警示标志的结构、材料、类型、图案、颤色、形状、尺中、设置原则和制作安装要求。本标准适用丁从内河通航水域上面跨越的·切桥梁。国境河流中同首辖水域的适用例题·按照我国政府向其他国家政府签订的协定办理。沿海水城的桥梁可以参照执行。2引用标准
下列标准所包含的条文，逆过在本标准中引用而间构成为本标准的条文，在标准出版时.所示版本均为有效，所有标准郁会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GBJ 124—88
GBJ 139—9G
GB 13851—92
JT/T 279 1995
3定义
本标准采用下列定义。
3.1桥梁bridge
道路工程术语标准
内河通航标准
内河交通安全标志
公路交通标志板技术条件
包括为钦路、道路、筛路、线路和渡措等跨越通航水域而修建的建筑物。3. 2 左,右、左侧、右侧 left and right系对船首期向通航孔的船舶而言。4标志的结构,材料和技术条件
4.1结构
标志：般由标志面和标志底板组成，但也可以将标志面直接粘贴或绘制在桥染构件（充当标志底板>上构点标志。
4.2·材料
4.2.1标志面应用反射材料制作。标志面上的底色、边框、图案、文字等提供信息的部分成采用过反射材料或油册。标志面的最外层可！保护层如透明膜，透明涂料等。4.2.2标志底板（桥梁构件充当的除外）可采用金属或合成树脂类等的板材。4. 3技术条件
4.3.1在同-标志上，标志底板(含历桥梁构件充当的)同标志面以及标志面1.所采用各种材料之间应当匹配，防止因电化学反应、不同的热膨胀系数以及附着、耐候、耐腐蚀等性能的差片等原国，造成标志面开裂，剥荠、起泡、褪色。中华人民共和国交通部1998-06-02批准1998-10-01 实施
JT 3761998

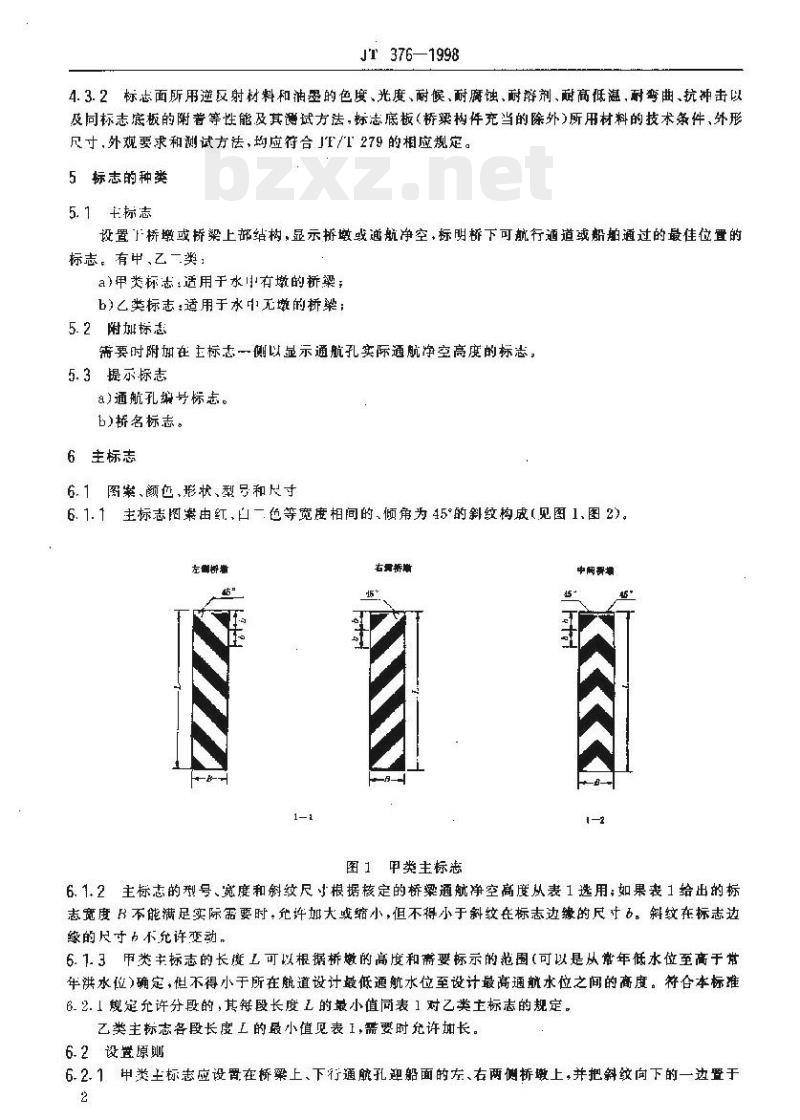

4. 3. 2标志面所用逆反射材料和油墨的色度、光度、耐候、耐魔蚀、耐溶剂、耐高低温,耐弯曲、抗冲击以及同标志底板的附着等性能及其试方法，标志底板（桥梁构件充当的除外）所用材料的技术条件，外形尺寸，外观要求和测试方法，均应符合JT/T279的相应规定。5 标志的种类
5. 1主标志
设置下桥墩或桥架上部结构，显示拆墩或通航净空，标明桥下可航行通道或韶帕通过的最佳位置的标志。有甲、乙一类：
a)甲类标志适用于求用有的桥梁；b)乙类标志:适用于水中无嫩的桥染；5. 2 附加标志
需要时附加在主标志一侧以显示通航孔实际通航净空高度的标志，5.3提示标志
a)通航孔编号标志。
b)桥名标志。
6主标志
6.1图案、颜色形状、型号和尺寸6.1.1主标志图案由红，白一色等宽度相间的，倾角为45°的斜纹构成(见图1.图2)。左
右肃桥账
图1甲类主标患
中网御增
6.1.2主标志的型号、宽度和斜纹尺寸根据核定的桥梁通航净空高度从表1选用：如果表1给出的标志竟度R不能满足实际需要时，允许加大或缩小，但不得小于斜纹在标志边缘的尺寸6。斜纹在标志边缘的尺于为不允许变动。
6.1.3甲类卡标志的长度工可以根据桥嫩的高度和需要标示的范围（可以是从常年低水位至高于常年洪水位)确定，但不得小于所在航道设计最低通航水位至设计最高通航水位之间的商度。符本标准6.2.1规定允许分段的，其每段长度工的最小值同表1对乙类主标志的规定。乙类主标志各段长度工的最小值见表工，需要时允许加长。6.2设置原则
6. 2. 1甲类土标志应设置在桥采上、下行通航孔迎船面的左、右两侧桥墩上,并把斜纹向下的一边置于2
通航孔内侧。
桥梁通
净空高度
26 R<18
左侧区
JT 376—1998
右期控
图2乙类主标志
表1主标志型号、长度、宽度和斜纹尺寸标志型号
标宽度B
舒较b
乙类标志各段
长在 L的最小值
多孔（二个以上）通航矫梁个相邻同向通航孔中间的桥嫩上应设罩图1和图2所示的标志（设置示例见图 3)。
枯，洪水位相差感殊的山区航道上的桥梁，可以在枯、洪、常三个水位上分段间断设置标志。下行完
下行孔
上行礼
上行开
图3多通航梁的主标志没置示
6. 2. 2 乙类主标志应设查在矫主采或拱助(显)的两个迎船面上,以标明船舶通过桥下的最恰当位置,设置时标志的三个段必须并用，中间段位于航道中心线的上方，配上左割段和右侧段，可用以标示下列范国之一：
一桥梁的通航净空宽度；
桥梁的通航净空宽度上底宽度
某一水深的航道宽度；
限制性航道底宽。
设置示例见图 4。
JT 376—1998
满高净空宽膜
图4乙类主标志设置示例
6. 2. 3设置甲类主标志的桥梁可以同时设置乙类主标志。6. 3 制作和安
需智提#
6.3.1标志图案应在长,方形的图形上绘制,并且符合图 1或图2和表1的规定。直接用反光膜或反光途料在梁构件（挂，，梁，拱脚】上制作标志的，倘桥构件非平面时，应使明展开的方法给制，6.3.2如果柱式桥嫩下筑存承台·且承台也需要标示时，住、台部分的标志可以整体制作和安装，也可以分段制作和安装分段制作的，制作和装都成注意标线和斜较的得接。6.3.3用板材翻作的主标志可以使用下列安装方式：一保持平板的形状附着于桥梁构件上；1-根据桥粱构件的形状将标志板变形后附著其上。6.3. 4乙类主标志在变截面主梁或拱肋（圖)上安装,粘贴或绘制时，各段标志可以不在同一水平高度。6. 3.5不论采用何种安装方式或直接在桥梁构件上制作标志，标志图案的斜纹必须保持45°的倾角：且甲类标志的两边不得超出桥墩的宽度，乙类标志的下边缘不得低于所附着的桥渠构件的下缘。6. 3. 6标志的制作和安装示例见附录 A(标谁的附录)。7附加标志
7.1适用范围
附加标志适用于已经设置甲类主标志，但还需要显示实际通航净空高度，而其上，下游文无合适位置可按GB13B51.2的规定投置通航净高标尺的桥案。附加标志不得单独使用。
7.2图形颜色和规格
7.2.1附加标志为续底、白色阿拉伯教字和刻度的长方形标志（示例见图5）。7.2.2阿拉伯数字标明米的整数，不标计量单位符号，在本标患附加于主标志的一侧加标辅助读数的刻度。刻度在米的整数处为短横线，在米的等分处均为阅点。数字和刻度标示值的基准均在其下缘。7. 2. 3标志应同被附加的生标志等长,但附加在山区航道上分段间断设置的主标志一侧的,应保持其连续性，不可间断。标志的宽庭按表2给出的数字规格确定。7.3制作和安装
7. 3. 附加标患的制作应符合图 5 和表 2的规定,阿拉伯数字的字体应符合 GB 13851. 1 的规定,标志标示数值的整体误差以及每组数字和每个刻度问的尺寸误差士5mm。7.3.2标志可以附加在主标志的任意-侧，可以同主标志·一体制作，也可以分体制作。其安装应当符合4
下列规定，
JT 376—1998
图5对感甲类各型主标志的附加标志示例表2附加标志数字、刻度规及与主标志对应表数
主标志型号
字商h(m)
甲［型
甲I型
甲II型
落划、字间隔、字与
标志边缘的最小距离
紧靠主标志的外边缘，标志面铅垂摘线长
横线宽
圆点直径
数字和刻度保持水平，任一数字或刻度的下缘与主标志两色斜纹交接线在标志侧边的交点位于间··水平高度
所有数字和刻度下标示数值的原点同主梁粱底标高在同一水平高度。7. 3. 3 制作、安装和认读示例见附录 B(标准的附录)。8提票标志
8. 1总如
8.1.1不论是否设置主标志，提示标志可以单独使用。8.1.2通航孔编号标志根据桥梁通航安全皆理规则标明通航孔编号，适用于通航孔在五个及以上的桥乐。桥名标志适用于所有桥梁：8.1.3标志中所用没字和阿拉伯数字的字体应符合CB13851.1的规定。标志制作应分别符合图6、图7和表3、表4的规定，当尺寸不敷需要时，允许选用较大型号或按比例放大。8.2通航孔编号标志
8.2.1本标志为绿底，白色边框和阿拉伯数字的斜置正方形标志（示例见图6）。标志型号、外形尺寸和文字规格见表3。8.2.2标志应设置在通航孔上游面和下游面主底线以上的适中位置。安装时标志板面和上、下角对角线应当铅垂。
桥梁通航
净空高度
26月18
8.3桥名标志
Jr 376—1998
边江线
学间霜彦到自
产密疗
图6通航孔编号标志示例
表3通航孔编号标志型号和规格
标志型号和外形尺寸
近程线觉
8.3.1桥名标志为绿底、白色边框和文字的长方形标志（示例见图7)，标志型号、外形宽度和文字规格见表1。阿拉伯数字尺小
粗和字间隔
8.3.2标志外形长度应根据桥名字数及表4给出的文字规格确定。如果文字采用竖排时，汉字的高度和宽度五相换
少数民族地区需要在汉字桥名下加注本地区通用的少数民族文字的，可以加大标志的宽度。83.3标志中应采用国务院正公布、实施的规范汉字，月左间或自上间下书序。表4桥名标志型号和规格
桥采通航
净空高度
6H≥18
标志型号和外形尺寸
边机线觉
矫名中的数字，10以内的用汉字\二字高所
与边框线内迎最小距离
,大下（或等于)心时，用阿拉伯数字。阿拉数字的高度同没字[)，宽度为/2,笔划粗/10,其它按上列。8.3.4桥梁的两个迎船面都应设置桥名标志。标志应安装在桥梁的显而易见处不论标志安装在桥的任何部位，也不论采用何种安装方式，标志板面应当铅垂，其下缘不得低于桥粱的上部结构底缘。
学觉（阿拉伯数宇）
绿底色
你点长
JT376-1998
）含2位拉怕数于的八产桥名标点边性线宽《白色》
文宇外形
与边线内边距奥
—-标些
b）桥名文字登捐、改宇的尚睡和宽度置换图7桥名标志制作示例
标志良
附最A（标准的渐录）
41主标志图形绘制示例bZxz.net
A1. 1 在圆柱形桥墩上绘制
A1. 1. 1绘制方法和要求(对照图 A1)a)b，群,各点联线步标志外形；主标志制作和安装示例
h)og,斑为垂线，其长度为标志长度；c)b，鸟为一个分别通过点和g点的水平面在圆住表面的交切线，其孤长为标志宽度；d)o==a=ab-,其长度等于图 1和表i给出的“b\的长度;e)a\,bbcc为通过各点的45\斜面在柱表面的交切线：可用钢卷尺连接各点绘出，不可使用弹线的方法。
A1.1.2为使需要时附加的数字标志符合7.3.2的规定，应把0点、或6°，c中的任意点定位于向主梁染底标高的垂直距离处在米的整数读数上，误差≤士5mm，A1.2图形在承台上的延续
如图A1 所示：
面柱形桥塔
梁底社高
图A1在两柱形桥墩上绘制主标志a)g和应分别同圆柱上的og和在同~-垂直面上ig应当水平；8
b)如果菌柱上点至圆柱底部的长度小丁表1给出的的长度，则承台上的点和点应下至补足其长度处;但在’至承台项线之间应补齐g和站\的短缺部分：)各点间距和点线连接同A1.1.1的要求，d)红白相间色应同圆柱部分衔接。A2用标志底板制作主标志
A2.1标志底板厚度
不同材质标志板的厚度可参照GB13851.3附录B的规定，A2.2标志底板加固
标志底板背面应至少有二道加强纵向强度兼作紧固件用的加强筋（见图A2）。图A2标志底板加固示例
A3标志底板安装示例
在桥采构件上无预埋件也不允许钻托、焊接以固定标志底板的前提下，用根据桥梁构件尺寸定制紧固件抱箍）的方法案装标志底板（见图A3）。盖澡
标志板，
平板标志部
旧拉形桥策
平板标志越
弯形标怀志格
A3 主标志安装示例
0方形桥：
