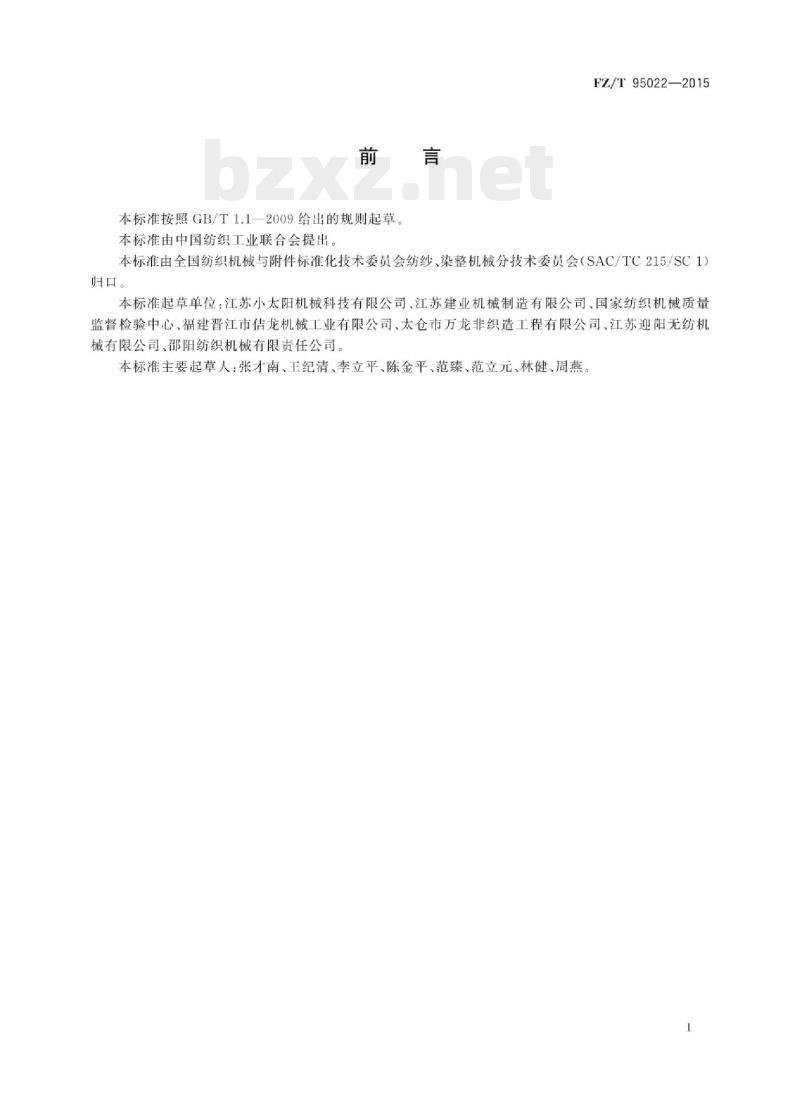

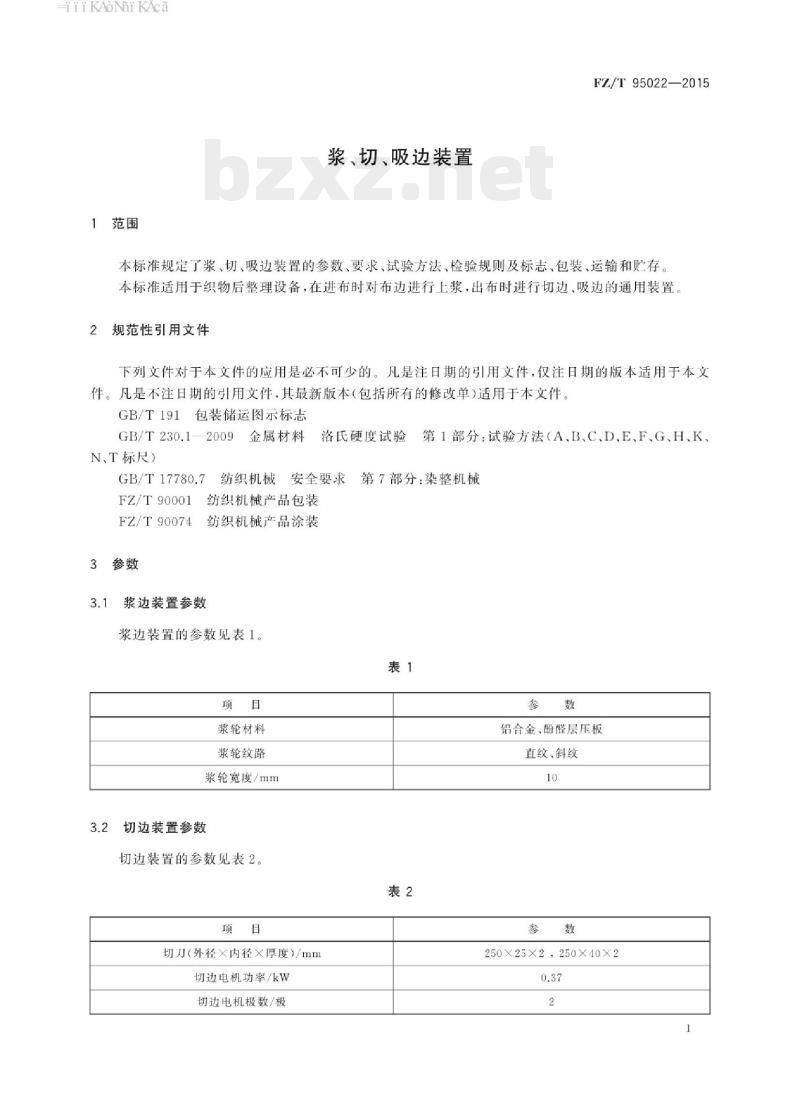

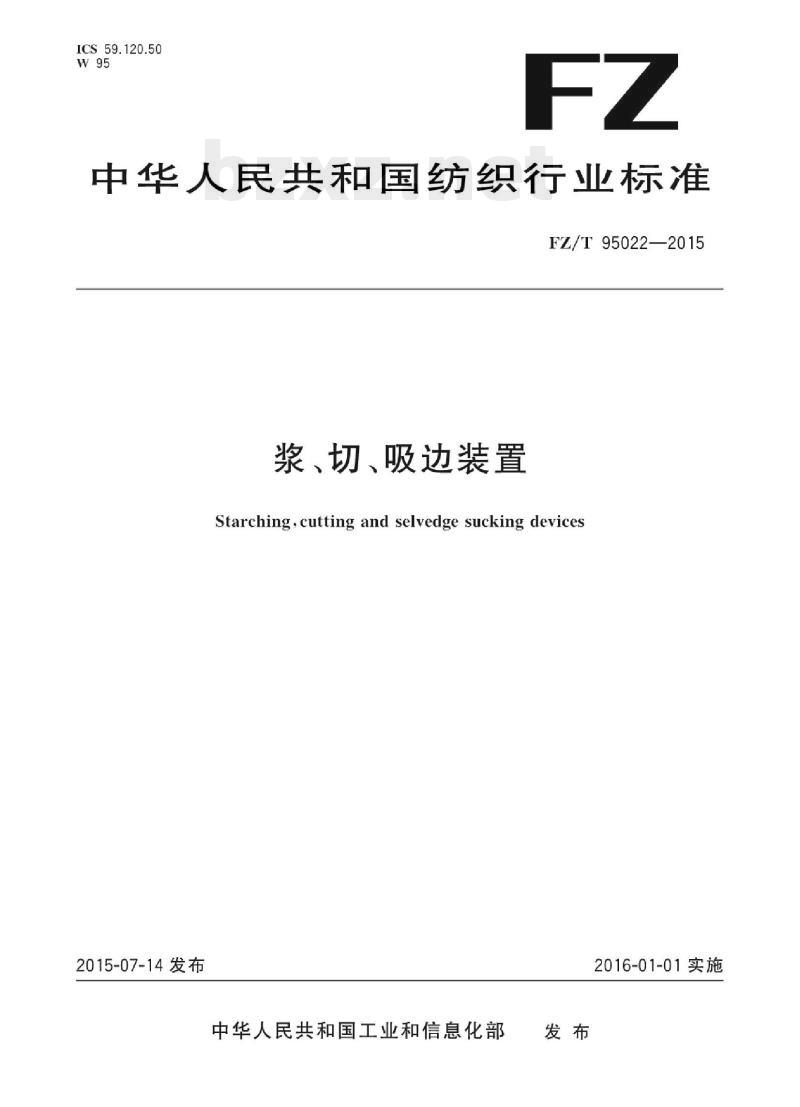

ICS 59.120.50 W95 FZ 中华人民共和国纺织行业标准 FZ/T 95022—2015 浆、切、吸边装置 Starching, cutting and selvedge sucking devices 2015-07-14发布 中华人民共和国工业和信息化部发布 2016-01-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。本标准起草单位：江苏小太阳机械科技有限公司、江苏建业机械制造有限公司、国家纺织机械质量监督检验中心、福建晋江市估龙机械工业有限公司、太仓市万龙非织造工程有限公司、江苏迎阳无纺机械有限公司、邵阳纺织机械有限责任公司。本标准主要起草人：张才南、王纪清、李立平、陈金平、范臻、范立元、林健、周燕。 1 范围 本标准规定了浆、切、吸边装置的参数、要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于织物后整理设备，在进布时对布边进行上浆，出布时进行切边、吸边的通用装置。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。 GB/T 191 包装储运图示标志 GB/T 230.1—2009 金属材料洛氏硬度试验 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 GB/T 17780.7 纺织机械安全要求 第7部分：染整机械 3 参数 3.1 浆边装置参数见表1。 项目：浆轮材料（铝合金、酚醛层压板）、浆轮纹路（直纹、斜纹）、浆轮宽度10 mm。 3.2 切边装置参数见表2。 项目：切刀（外径×内径×厚度）250×25×2，250×40×2；切边电机功率0.37 kW；切边电机极数2极。 3.3 吸边装置参数见表3。 项目：吸边风量380 m³/h；吸边风管通径38、50 mm；最大真空度35 kPa；吸边电机功率5.5 kW。 4 要求 4.1 浆边装置相对于导轨的安装位置应便于调整，浆轮转动应灵活。切边装置相对于导轨的位置应便于调整，切刀升降应灵活。 4.2 切刀硬度应为60HRC～65HRC。 4.3 切刀对安装轴线的端面圆跳动公差不大于0.5 mm。 4.4 切边装置切下的布边应整齐。 4.5 吸边效果应良好，切下的布边应及时吸离。 4.6 产品应按GB/T 17780.7规定采取安全防护措施和警示标志。 4.7 产品涂装应符合FZ/T 90074规定。 5 试验方法 5.1 切刀硬度按GB/T 230.1—2009试验方法（C标尺），用便携式超声波硬度计检测。 5.2 切刀对安装轴线的端面圆跳动公差用百分表检测。 5.3 其余项目采用感官检测。 6 检验规则 6.1 型式检验 6.1.1 在新产品鉴定、结构或工艺重大变化、定期检验、出厂检验差异较大或第三方检验时进行型式检验。 6.1.2 检验项目为第4章全部项目。 6.2 出厂检验 产品应经检验合格并附合格证方可出厂。检验项目为4.1～4.5及4.8、4.9。 6.3 判定规则 全部项目检验合格则判定产品符合标准要求。 6.4 其他 用户安装调试中发现问题，应由供需双方协商处理。 7 标志 包装箱储运图示标志应符合GB/T 191规定。 8 包装、运输和贮存 8.1 产品包装应符合FZ/T 90001规定。 8.2 运输过程中包装箱应按规定方向放置，不得倾斜或翻转。 8.3 产品在防雨通风条件下贮存，防潮防锈有效期为一年。
