【JT交通运输标准】 灯塔主体及附属设施设置要求

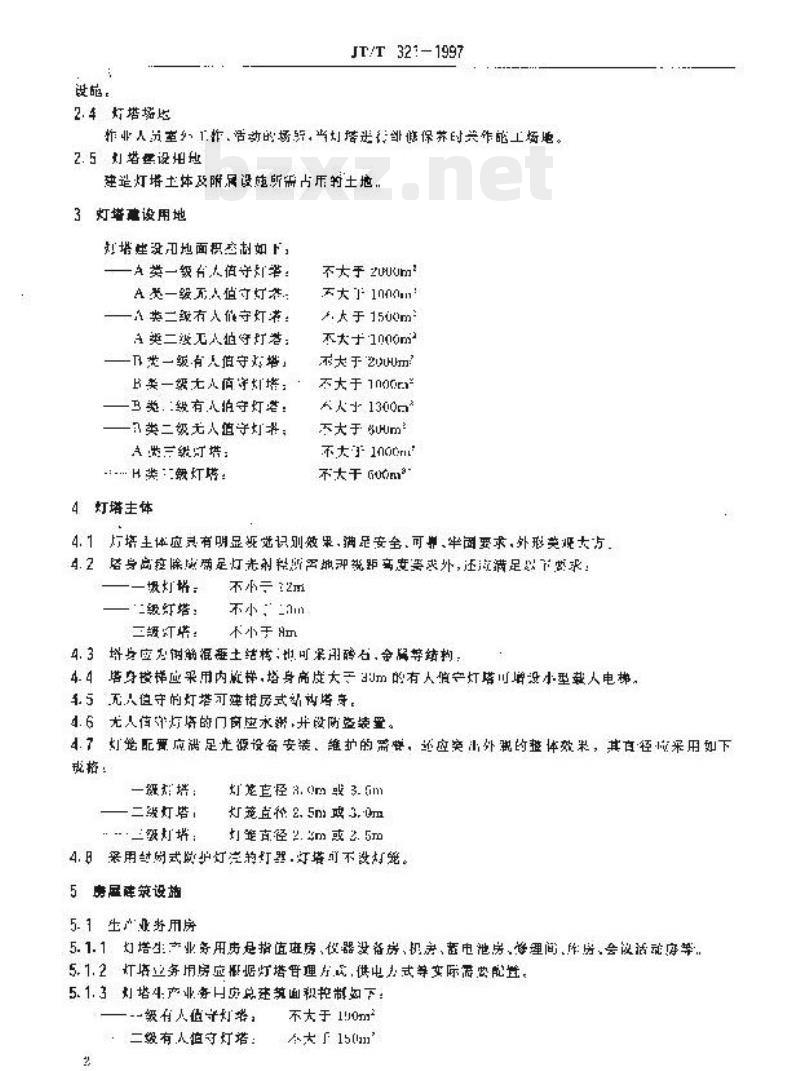

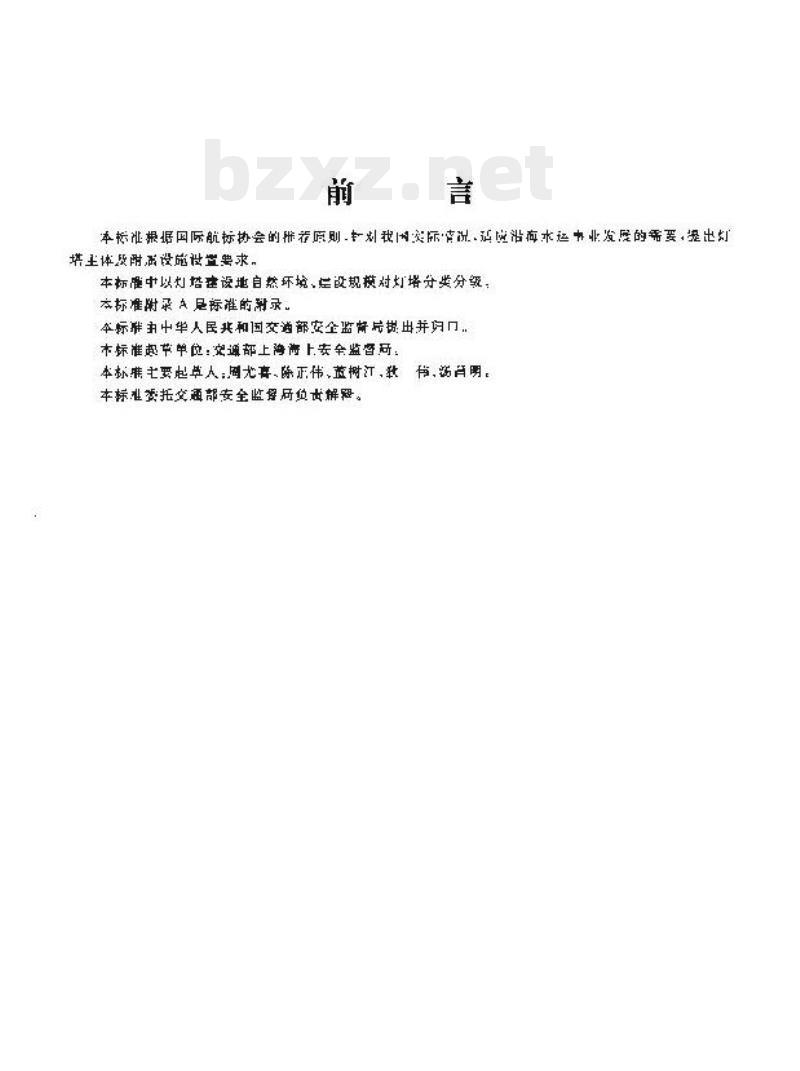

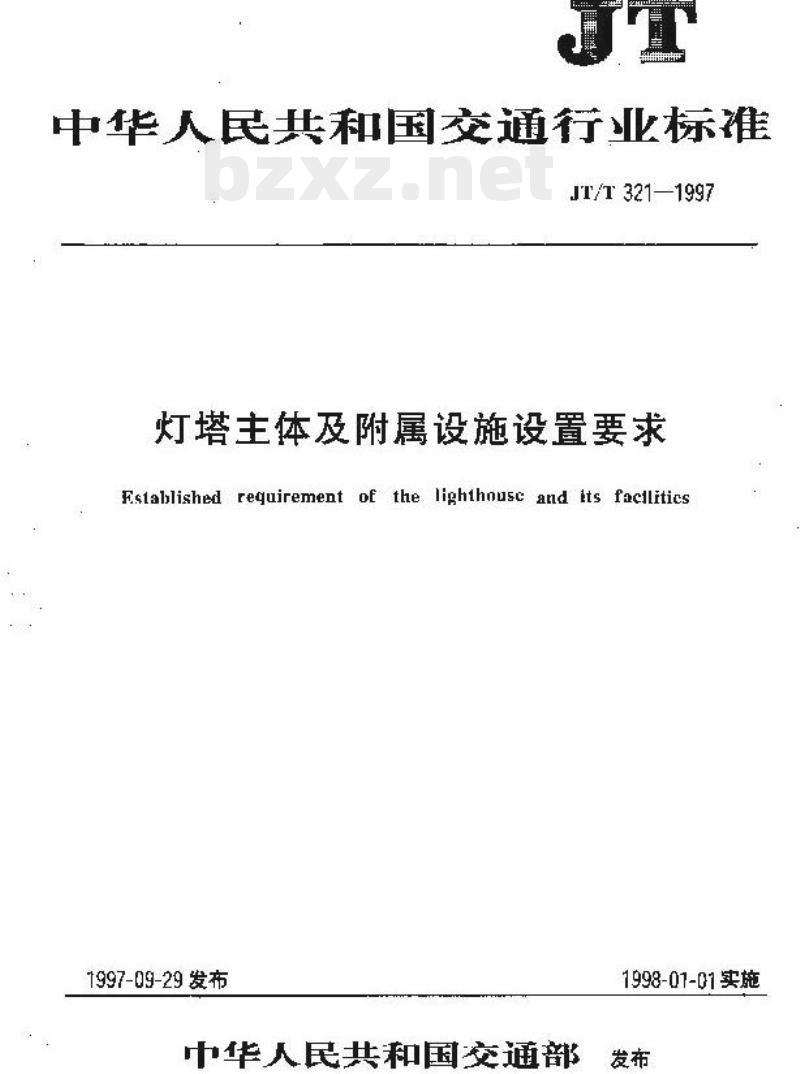

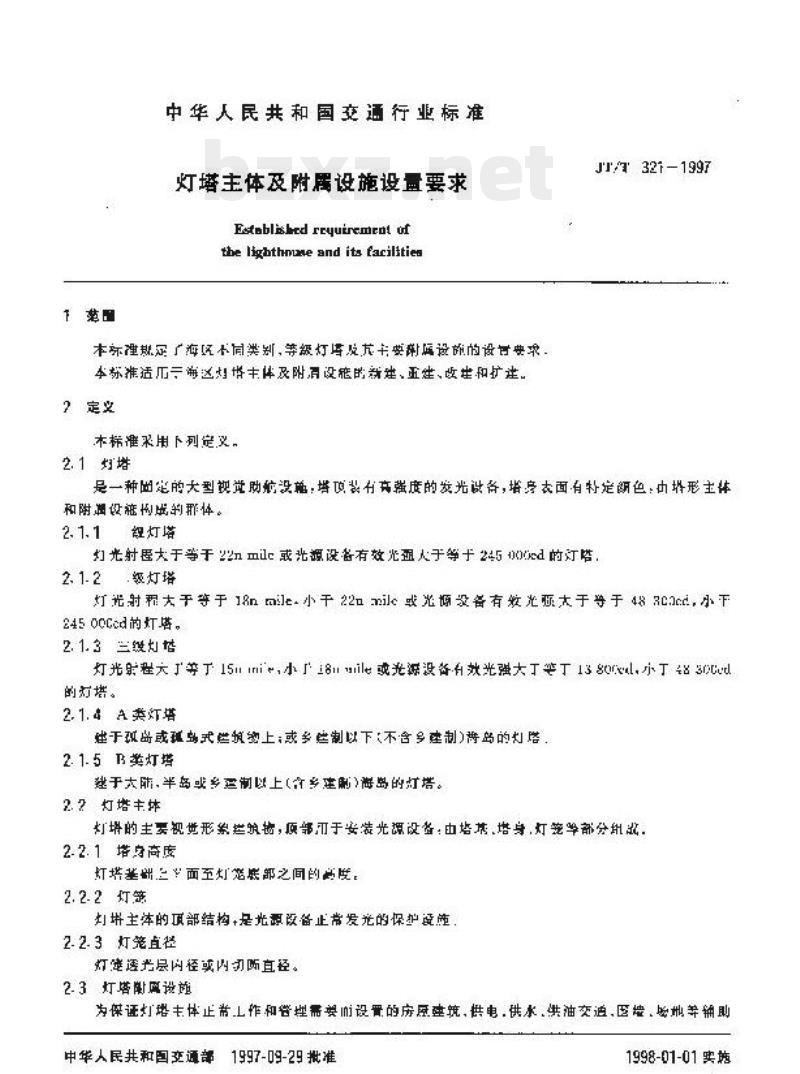

中华人民共和国交通行业标准 JT/T 321-1997 灯塔主体及附属设施设置要求 Established requirement of the lighthouse and its facilities 1997-09-29发布 中华人民共和国交通部 1998-01-01实施 发布 前言 本标准根据国际航标协会的相关原则，结合我国实际情况及沿海水运事业发展的需要编制，提出灯塔主体及附属设施设置要求。本标准对灯塔按建设自然环境及建设规模进行分类分级。本标准附录A为标准附录。本标准由中华人民共和国交通部安全监督部门提出并归口管理。本标准起草单位：交通部安全监管相关单位。本标准主要起草人：周光高、陈正伟、蓝树江等。本标准由交通部安全监督司负责解释。 1 范围 本标准规定了不同类别、等级灯塔及其主要附属设施的设置要求，适用于沿海航道中灯塔主体及附属设施的新建、改建、扩建和维修。 2 定义 本标准采用下列定义： 2.1 灯塔 灯塔是一种固定的大型视觉助航设施，塔顶装有高强度发光设备，塔身表面具有特定颜色，由塔形主体和附属设施组成。 2.1.1 一等灯塔 灯光射程大于等于22海里或光源设备有效光强大于等于245000cd的灯塔。 2.1.2 二等灯塔 灯光射程大于等于18海里小于22海里，或光源设备有效光强大于等于48000cd小于245000cd的灯塔。 2.1.3 三等灯塔 灯光射程等于15海里，小于18海里，或光源设备有效光强大于等于1380cd小于48000cd的灯塔。 2.1.4 A类灯塔 建于孤立岛屿或辅助性结构之上的灯塔，或位于少座制以下岛屿上的灯塔。 2.1.5 B类灯塔 建于大陆、半岛或多座制以上岛屿上的灯塔。 2.2 灯塔主体 灯塔的主要视觉形象构筑物，下部用于安装光源设备，由塔基、塔身和灯笼组成。 2.2.1 塔身高度 灯塔基础顶面至灯笼底部之间的高度。 2.2.2 灯笼 灯塔主体的顶部结构，是光源设备正常发光的保护设施。 2.2.3 灯笼直径 灯笼透光层内径或内切圆直径。 2.3 灯塔附属设施 为保证灯塔主体正常工作和管理需要而设置的房屋建筑及配套设施，包括供电、供水、供油、交通、医疗及辅助设施等。 2.4 灯塔塔站 灯塔作业人员值守、活动的场所，当灯塔出现检修维护时具备作业功能的区域。 2.5 灯塔建设用地 建设灯塔主体及附属设施所需占用的土地。 3 灯塔建设用地 灯塔建设用地面积划分如下： A类一级有人值守灯塔：不大于2000m² A类一级无人值守灯塔：不大于1000m² A类二级有人值守灯塔：不大于1500m² A类二级无人值守灯塔：不大于1000m² B类一级有人值守灯塔：不大于1300m² B类一级无人值守灯塔：不大于1000m² B类二级有人值守灯塔：不大于800m² B类二级无人值守灯塔：不大于600m² A类三级灯塔：不大于1000m² B类三级灯塔：不大于600m² 4 灯塔主体 4.1 灯塔主体应具有明显视觉识别效果，满足安全、可靠、牢固要求，外形美观大方。 4.2 塔身高度除满足灯光射程要求外，还应满足以下要求： 一等灯塔：不小于22m 二等灯塔：不小于18m 三等灯塔：不小于15m 4.3 塔身结构应为钢筋混凝土结构，也可采用砖石或金属结构。 4.4 塔身楼梯应采用内置结构，塔身高度大于30m的有人值守灯塔应增设载人电梯。 4.5 有人值守灯塔可采用房式结构塔身。 4.6 无人值守灯塔的门窗应具备防护性能并设置防盗装置。 4.7 灯笼配置应满足光源设备安装与维护需求，并兼顾整体外观效果，其直径应符合规定标准。 4.8 采用旋转式助航灯器的灯塔可不设灯笼。 5 房屋建筑设施 5.1 生产业务用房 5.1.1 灯塔生产业务用房包括值班房、仪器设备房、机房、蓄电池房、管理间、作业房及会议活动室等。 5.1.2 灯塔业务用房应根据灯塔管理方式及实际需求进行配置，并满足供电等条件。 5.1.3 灯塔生产业务用房总建筑面积应按级别进行控制（后续内容在原文中缺失或不完整）。
