【JT交通运输标准】 公路桥梁伸缩装置

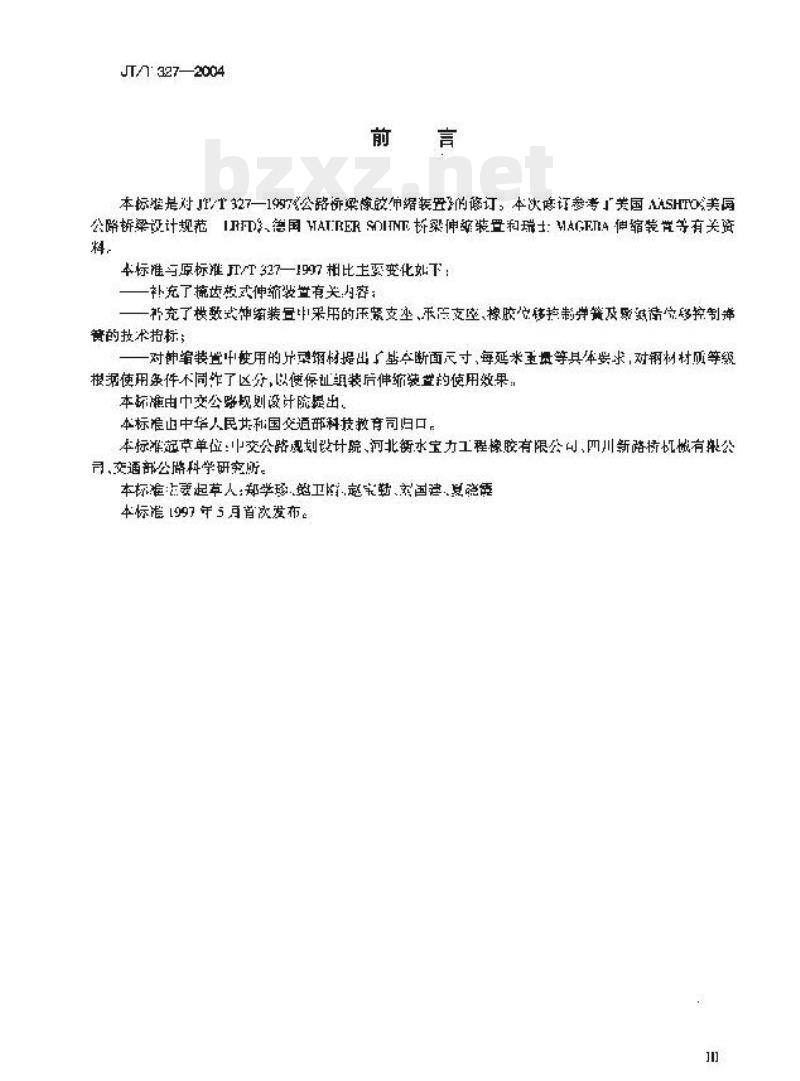

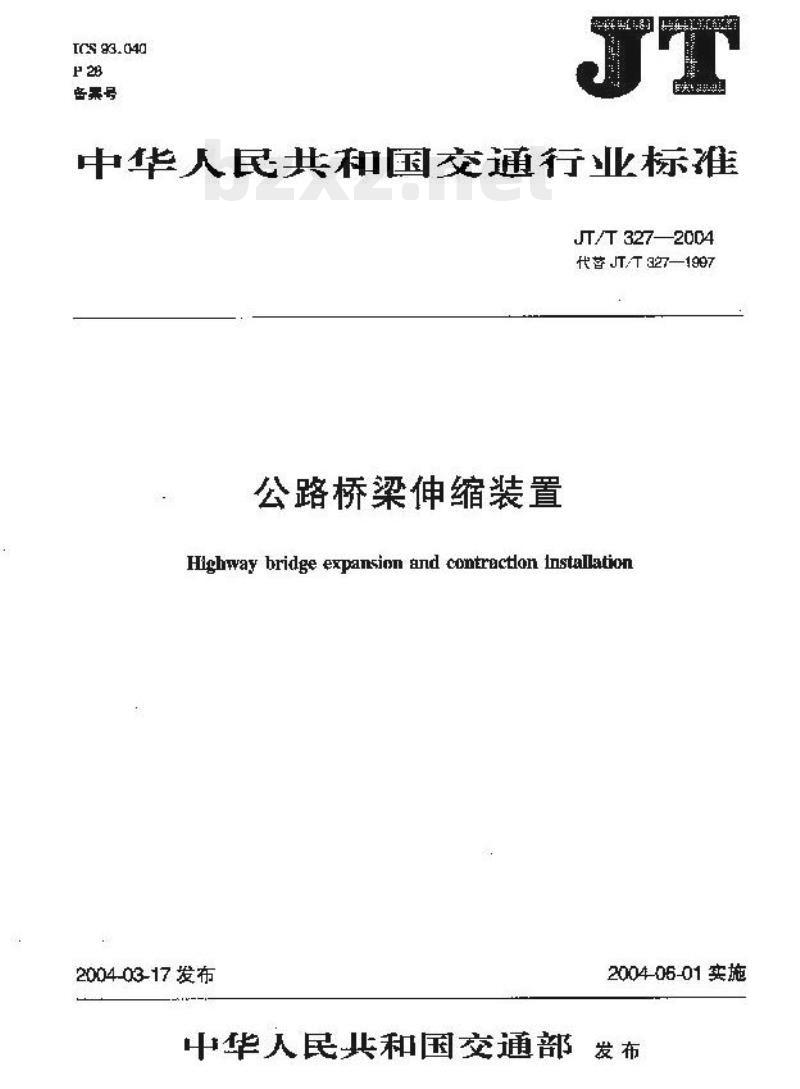

ICS 83.040 P28 中华人民共和国交通行业标准 JT/T 327—2004 代替 JT/T 327—1997 公路桥梁伸缩装置 Highway bridge expansion and contraction installation 2004-03-17发布 2004-06-01实施 中华人民共和国交通部 发布 前言 本标准是对 JT/T 327—1997《公路桥梁伸缩装置》的修订。本次修订参考了美国 AASHTO 公路桥梁设计规范及德国、瑞士等相关伸缩装置资料。 本标准与原标准相比主要变化如下：补充了梳齿板式伸缩装置有关内容；补充了模数式伸缩装置采用的压紧支座、承重支座、橡胶位移控制装置及位移控制系统等技术指标；对钢材型材提出了断面尺寸、每延米重量等要求，并按使用条件区分钢材材质等级，以保证伸缩装置的使用性能。 本标准由中交公路规划设计院提出。 本标准由中华人民共和国交通部科技教育司归口。 本标准起草单位：中交公路规划设计院、河北衡水宝力工程橡胶有限公司、四川新路桥机械有限公司、交通部公路科学研究所。 本标准主要起草人：学珍、魏卫、赵宝鞋等。 本标准1997年5月首次发布。 1 范围 本标准规定了公路桥梁伸缩装置的术语和定义、技术要求、试验方法、检验规则、标志、包装、储存、运输及安装注意事项等内容。 本标准适用于伸缩量为20mm～200mm的公路桥梁工程用伸缩装置。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误内容）或修订版均不适用于本标准，但鼓励各方研究是否使用其最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 （此处原OCR为标准号列表，内容存在严重识别错误，已按原结构保留编号形式整理） GB/T 528 GB/T 699 GB/T 700 GB/T 702 GB/T 912 GB/T 985 GB/T 11345 GB/T 1499 GB/T 1591 GB/T 1685 GB/T 1804 GB/T 3274 GB/T 3323 GB/T 4172 GB/T 6343 GB/T 7759 GB/T 1345 GB 13013 JB/T 5943 JT/T 4 JTJ 025 3 术语和定义 下列术语和定义适用于本标准。 3.1 伸缩接头（Expansion and contraction joint） 为适应材料因温度变化产生的伸缩变形，在桥梁上部结构中设置的构造缝。 3.2 伸缩装置（Composite expansion and contraction installation） 为使车辆平稳通过桥面并满足桥梁上部结构变形要求，在桥梁伸缩缝处设置的由橡胶、钢材等构件组成的装置总称。 3.3 伸缩量（Expansion and contraction quantity） 伸缩装置允许的拉伸与压缩总位移量，拉伸以负号表示，压缩以正号表示。 3.4 伸缩体（Expansion and contraction body） 伸缩装置中能够完成拉伸、压缩变形的部分。 3.5 横向错位（Transverse stagger） 伸缩装置在使用过程中发生的与桥梁中线垂直方向的相对偏移。
