【JT交通运输标准】 船舶冷却水系统电解海水防污装置技术条件

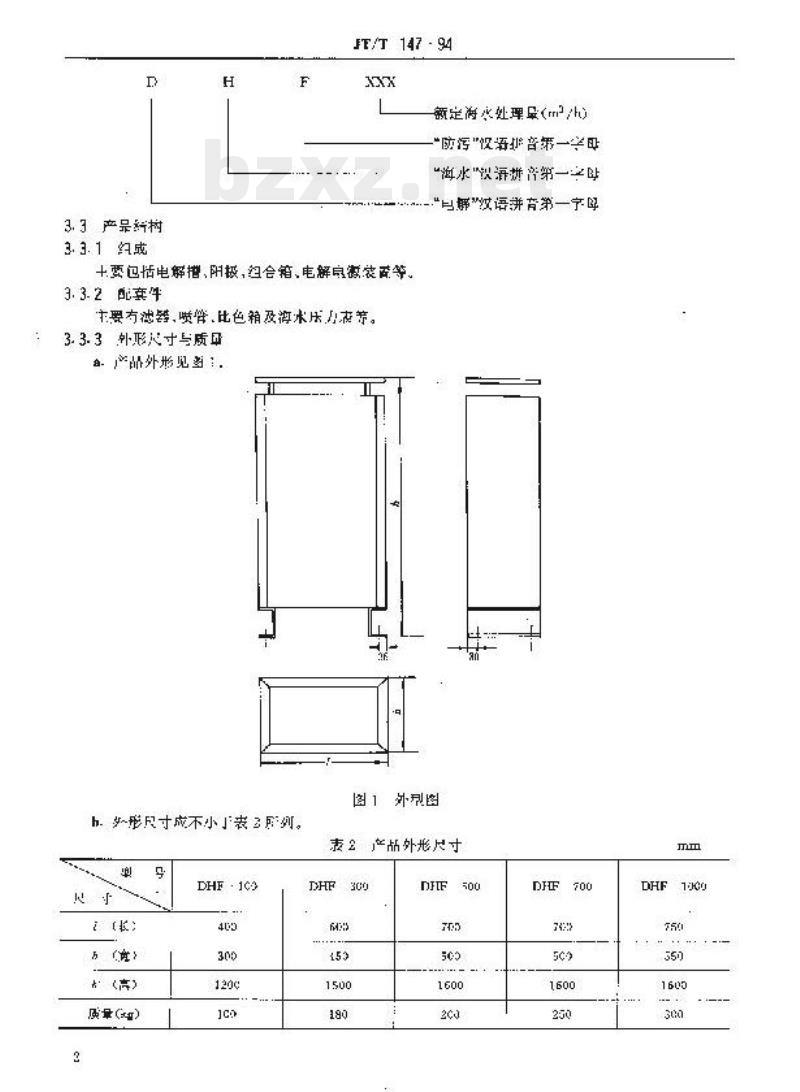

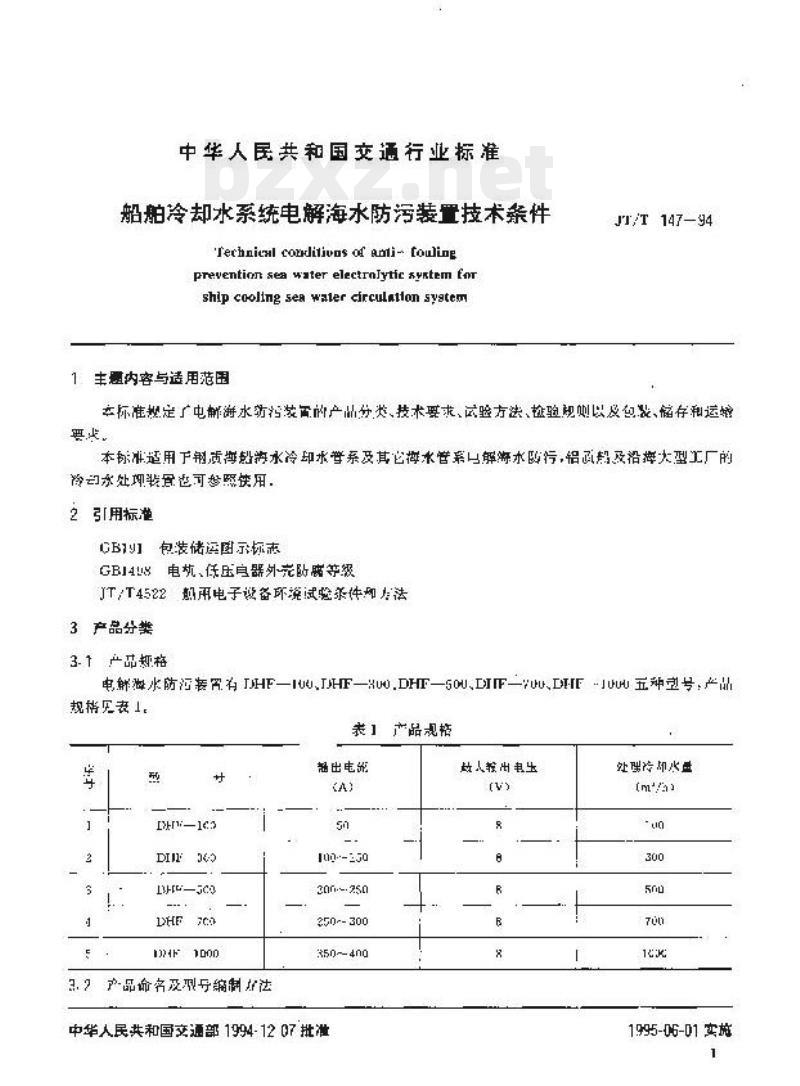

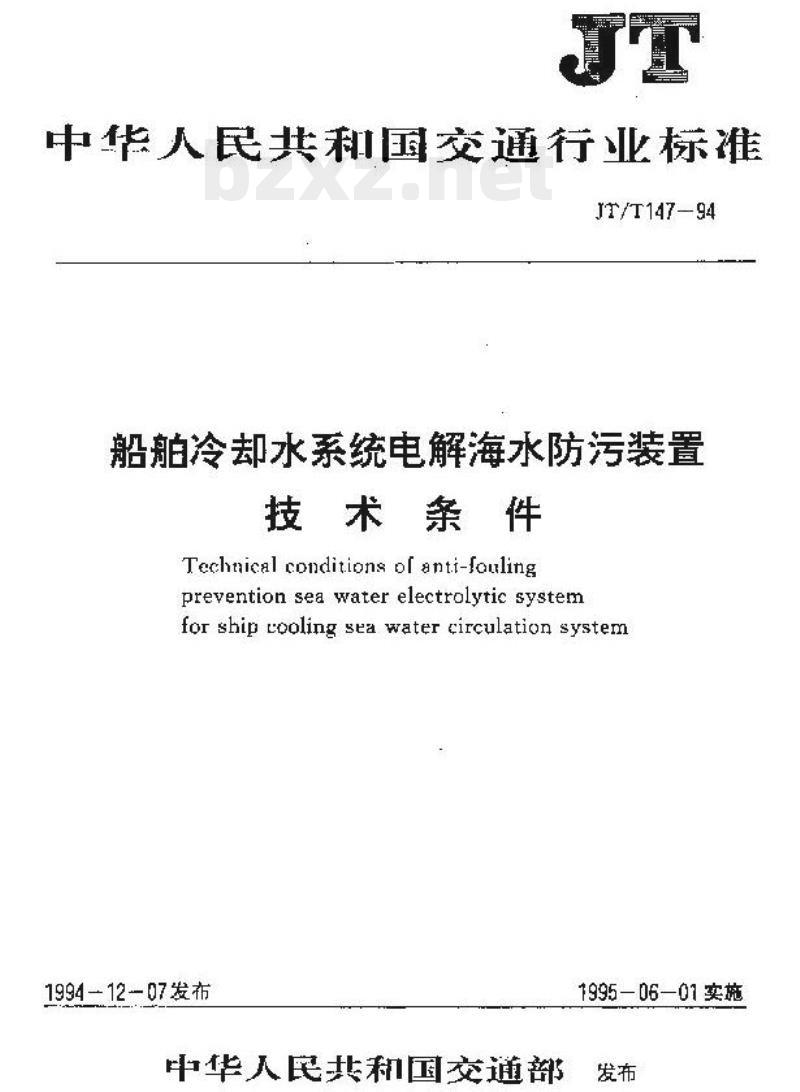

中华人民共和国交通行业标准 JT/T 147—94 船舶冷却水系统电解海水防污装置技术条件 Technical conditions of anti-fouling prevention sea water electrolytic system for ship cooling sea water circulation system 1994-12-07发布 中华人民共和国交通部发布 1995-06-01实施 中华人民共和国交通行业标准 船舶冷却水系统电解海水防污装置技术条件 JT/T 147—94 1 范围 本标准规定了电解海水防污装置的产品分类、技术要求、试验方法、检验规则以及包装、储存和运输要求。 本标准适用于船舶冷却海水管系及其他海水管路电解防污装置，亦可供大型工厂冷却水处理系统参考使用。 2 引用标准 GB 191 包装储运图示标志 GB 14048 低压电器外壳防护等级 JT/T 4522 船用电子设备环境试验方法 3 产品分类 3.1 产品规格 电解海水防污装置型号包括：JHF-I00、JHF-200、DHF-300、DHF-500、DHF-1000五种型号。产品规格见表1（OCR表格信息部分缺失）。 主要参数包括处理海水流量、额定处理能力等。 3.2 产品命名及型号编制 （原文OCR识别严重破损，保留“防污”“海水”等关键结构信息） 产品由电解装置、阳极、控制箱、电解反应装置等组成。 3.3 产品构成 3.3.1 主要组成 主要包括电解槽、阳极、塑料箱、电解电源装置等。 3.3.2 配套件 主要配套件包括过滤器、喷管、比色箱及相关仪表等。 3.3.3 外形尺寸与质量 外形尺寸见表2（OCR内容不完整）。 不同型号设备质量及尺寸存在差异，典型质量范围约为300kg至2500kg。 4 技术要求 4.1 环境条件 装置在以下环境条件下应能正常工作： （1）环境温度：0℃～45℃； （2）空气相对湿度：≤93%； （3）应能承受船舶正常运行产生的振动； （4）应能耐受盐雾及潮湿环境。 4.2 主要技术性能要求 4.2.1 电源：单相交流380V/50Hz或单相交流110V/60Hz。 4.2.2 输出电压与电流按型号规定执行（见表1）。 4.2.3 最低有效防护浓度约0.5 mg/L。 4.2.4 输入有效浓度范围约0.2～0.4 mg/L。 4.3 电解电源装置 4.3.1 装置应能在规定环境条件下正常工作。 4.3.2 在电源电压变化±15%、频率变化±5%及船舶电网波动条件下应正常运行。 4.3.3 绝缘性能要求： 当电源接线端对地施加2500V交流电压1分钟，应无击穿或闪络现象，绝缘电阻应大于20MΩ。 输出电压应可调，最高可达8V。 输出电流误差应在±10%范围内。 4.3.4 装置应具备过流保护及报警功能。 4.4 检测功能 装置应具备以下检测功能： （1）输出电流检测； （2）输出电压检测； （3）过流保护及报警功能。 5 试验方法 5.1 输出电压与输出电流测试方法（原文后半部分破损） 接通电源并进行调节，使输出电压逐步变化，通过测量确认输出电流达到额定值为止。 若在海水环境中仍无法达到额定电流，应切断电源并重新调整测试条件。
