【JT交通运输标准】 气动气门研磨器技术条件

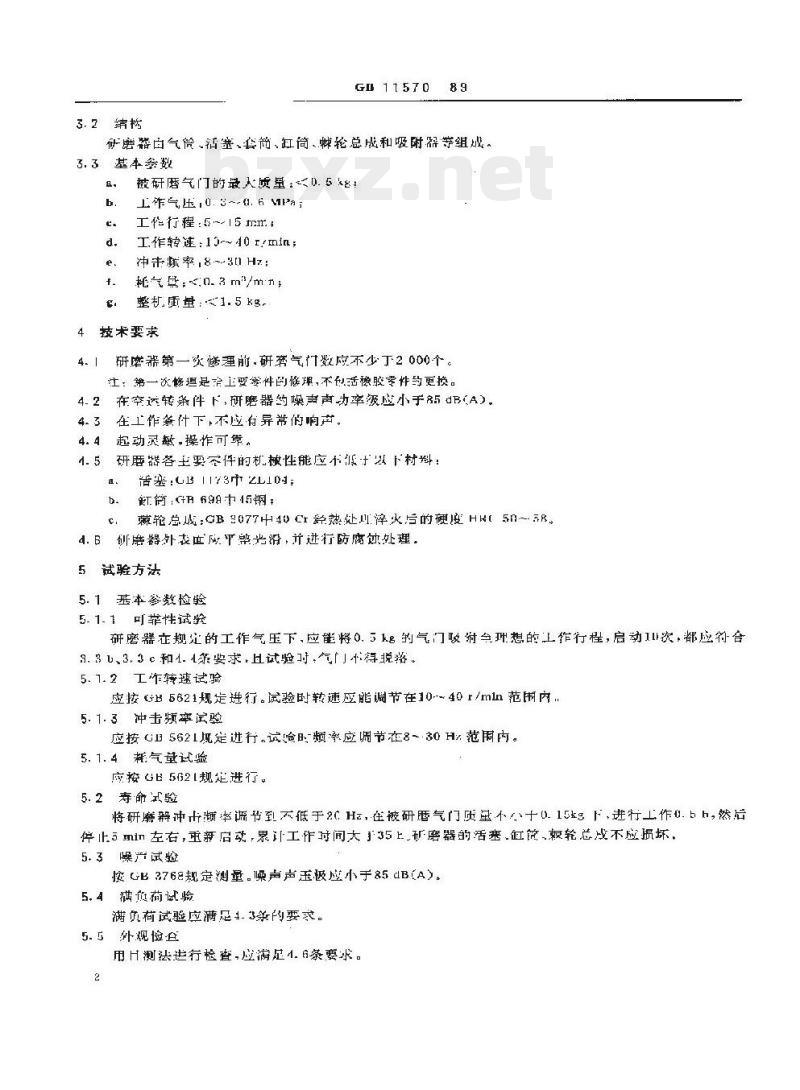

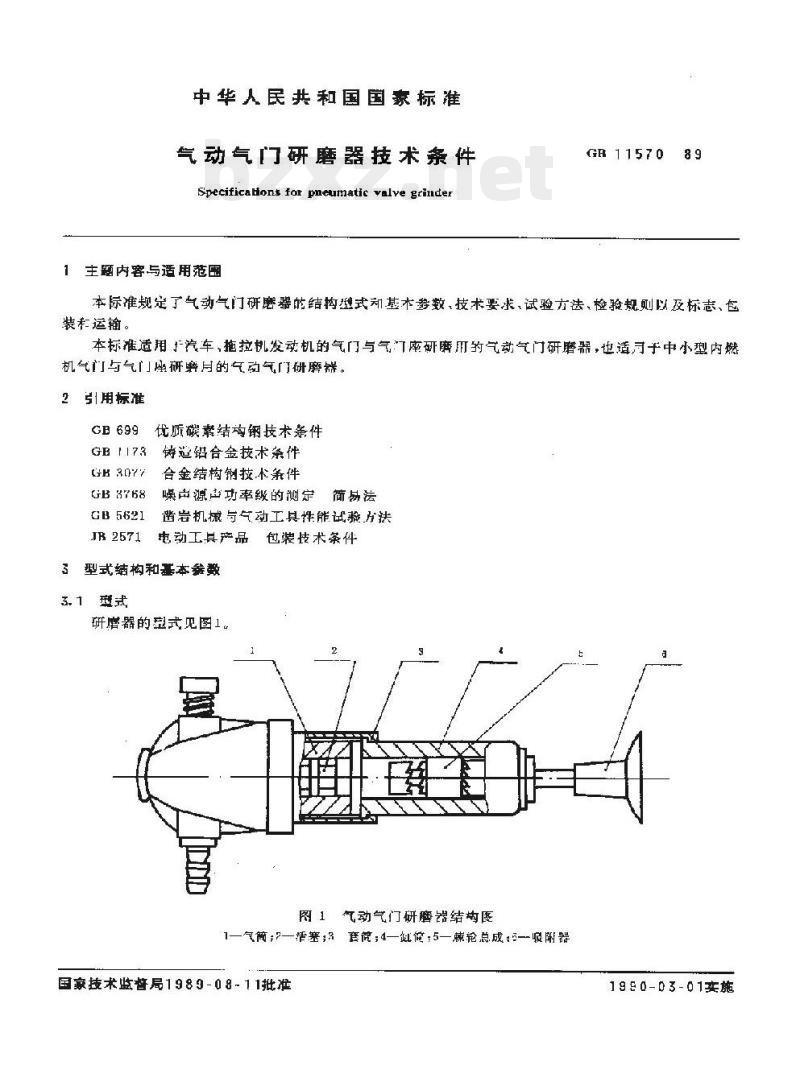

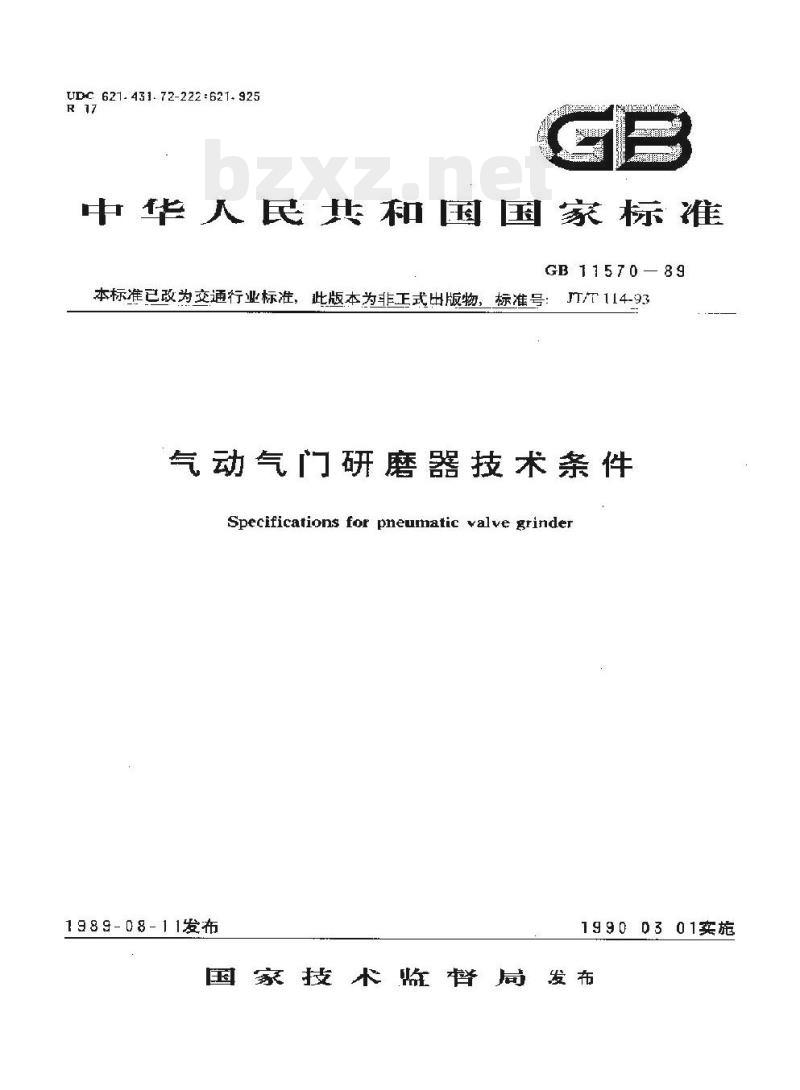

UDC：621.431.72-222=621.925 R17 中华人民共和国国家标准 GB 11570—89 （本标准已改为交通行业标准，此版本为非正式出版物，标准号：JT/T 114-93） 气动气门研磨器技术条件 Specifications for pneumatic valve grinder 1989-08-11发布 1990-03-01实施 国家技术监督局发布 中华人民共和国国家标准 气动气门研磨器技术条件 Specifications for pneumatic valve grinder 1 主题内容与适用范围 本标准规定了气动气门研磨器的结构型式、基本参数、技术要求、试验方法、检验规则以及标志、包装和运输。 本标准适用于汽车、拖拉机发动机的气门与气门座研磨用的气动气门研磨器，也适用于中小型内燃机气门与气门座研磨用的气动气门研磨器。 2 引用标准 GB 699 优质碳素结构钢技术条件 GB 173 铸造铝合金技术条件 GB 3077 合金结构钢技术条件 GB 3768 噪声源声功率级的测定 简易法 GB 5621 凿岩机械与气动工具性能试验方法 JB 2571 电动工具产品包装技术条件 3 型式结构和基本参数 3.1 型式 研磨器的型式见图1。 图1 气动气门研磨器结构图 （1—气缸；2—活塞；3—套筒；4—机体；5—棘轮总成；6—吸附器） 3.2 结构 研磨器由气缸活塞、套筒、缸筒、棘轮总成和吸附器等组成。 3.3 基本参数 a) 被研磨气门的最大质量：0.5 kg； b) 工作气压：0.6～0.8 MPa； c) 工作行程：5～15 mm； d) 工作转速：13～40 r/min； e) 冲击频率：8～30 Hz； f) 耗气量：≤0.3 m³/min； g) 整机重量：1.5 kg。 4 技术要求 4.1 研磨器第一次修理前，研磨气门数应不少于2000个。 注：第一次修理是有主要零件更换的修理，不包括密封件更换。 4.2 在空载转速条件下，研磨器噪声声功率级应小于85 dB(A)。 4.3 在工作条件下，不应有异常响声。 4.4 起动灵敏，操作可靠。 4.5 研磨器主要零件机械性能要求： a) 活塞：HT73 Z14； b) 缸筒：GB 69A45钢； c) 棘轮总成：GB 077中46 Cr，经热处理后硬度 HRC 5～8。 4.6 研磨器外表应平整光滑，并进行防腐处理。 5 试验方法 5.1 基本参数检验 5.1.1 可靠性试验 研磨器在规定工作气压下，应能将0.5 g气门吸附并完成理想工作行程。启动次数均应符合4.3、4.4条要求，试验中气门不得脱落。 5.1.2 工作转速试验 按GB 5621规定进行，转速应可调节在13～40 r/min范围内。 5.1.3 冲击频率试验 按GB 5621规定进行，频率应调节在8～30 Hz范围内。 5.1.4 耗气量试验 按GB 5621规定进行。 5.2 寿命试验 将冲击频率调至不低于20 Hz，在气门质量不小于0.15 kg条件下工作，累计工作35 h，研磨器活塞及棘轮总成不得损坏。 5.3 噪声试验 按GB 3768规定测量，噪声声压级应小于85 dB(A)。 5.4 满负荷试验 应满足4.3条要求。 5.5 外观检查 用目测法进行检查，应满足4.6条要求。 6 检验规则 产品检验分为出厂检验和型式检验。 6.1 型式检验 有下列情况之一时应进行型式检验：新产品或老产品转厂生产定型鉴定；结构、材料、工艺有较大改变可能影响性能时；正常生产定期检验；长期停产恢复生产时；出厂检验结果与上次型式检验有较大差异时；国家质量监督机构提出要求时。 6.2 出厂检验 产品必须经出厂检验合格后方可出厂，并附产品合格证。出厂检验由制造厂质量检验部门负责。
